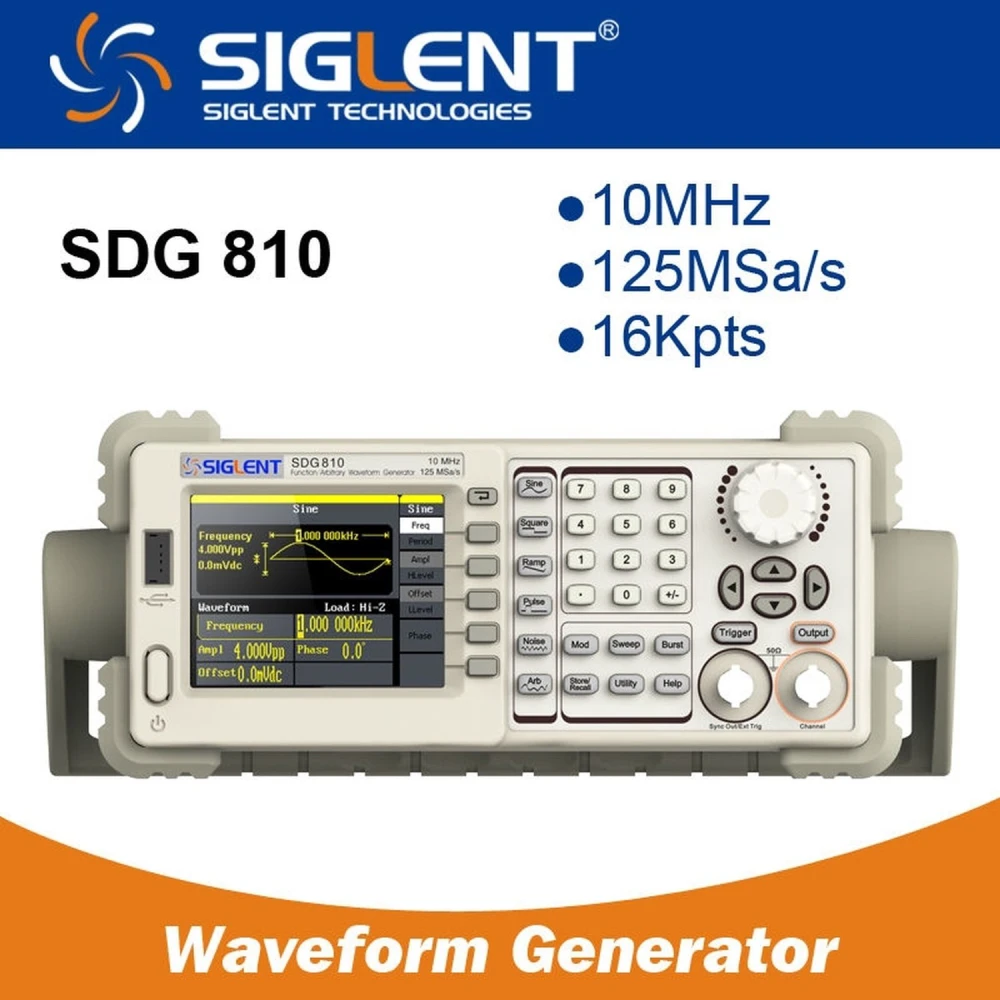

Siglent SDG810 10MHz generátor funkcí pro elektronické aplikace
Značka: Siglent
Včetně DPH (Bez DPH: 4 460,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 5 181,20 Kč | -4% |
| 10+ | 5 073,26 Kč | -6% |
| 20+ | 4 857,38 Kč | -10% |
Siglent SDG810 10MHz generátor funkcí je pokročilý přístroj navržený pro poskytování přesných a všestranných signálů v profesionálních i vzdělávacích elektronických aplikacích. Díky pokročilé technologii DDS nabízí maximální výstupní frekvenci 10MHz a vzorkovací frekvenci 125 MSa/s, což zajišťuje vysokou kvalitu signálu a rozlišení.
Tento generátor má jeden výstupní kanál a podporuje pět standardních průběhů, navíc 46 vestavěných arbitrárních průběhů, včetně DC. Inovativní technologie EasyPulse umožňuje generovat pulzy s nízkým jitterem a rychlými hranami, s přesným nastavením střídy, hrany a šířky pulzu.
Hlavní vlastnosti:
- Pokročilá technologie DDS s vertikálním rozlišením 14 bitů pro čisté a přesné signály.
- Jednokanálový výstup se standardními průběhy: sinus, obdélník, rampa, pulz a gaussovský bílý šum.
- 46 vestavěných arbitrárních průběhů pro maximální flexibilitu.
- Kompletní modulační funkce: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineární/logaritmický sweep a burst.
- Rozhraní USB Host a USB device pro ukládání a aktualizaci softwaru.
- Možnost uložit až 10 vlastních arbitrárních průběhů do nevolatilní paměti.
- Kompatibilní s digitálními paměťovými osciloskopy SIGLENT pro pokročilou laboratorní integraci.
- Software EasyWave pro snadnou editaci a nastavení arbitrárních průběhů.
Technické specifikace:
- Model: SDG810
- Maximální výstupní frekvence: 10MHz
- Výstupní kanály: 1
- Vzorkovací frekvence: 125 MSa/s
- Délka vlny: 16 kpts
- Rozlišení frekvence: 1 µHz
- Vertikální rozlišení: 14 bits
- Průběhy: Sinus, obdélník, rampa, pulz, gaussovský bílý šum a arbitrární průběhy.
- Frekvenční rozsah podle průběhu:
- Sinusový průběh: 1 µHz až 10 MHz
- Obdélníkový průběh: 1 µHz až 10 MHz
- Pulz: 500 µHz až 5 MHz
- Rampa/Trojúhelník: 1 µHz až 300 kHz
- Gaussovský bílý šum: >10 MHz bandwidth (-3dB)
- Arbitrární průběh: 1 µHz až 5 MHz
- Modulace: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplituda: 4 mVpp až 20 Vpp (HighZ), 2 mVpp až 10 Vpp (50 ohm)
Typické použití:
- Generování signálů pro testování a kalibraci elektronických obvodů.
- Simulace signálů pro vývoj a testování komunikačních systémů.
- Výuka a školení v oblasti elektroniky a telekomunikací.
- Integrace s digitálními osciloskopy pro pokročilou analýzu signálů.
Kompatibilita: Kompatibilní se softwarem EasyWave pro pokročilou editaci a s digitálními osciloskopy SIGLENT, což usnadňuje integrované pracovní prostředí pro profesionály a techniky.
Poznámka: Tento produkt je aktuálně vyprodaný. Podívejte se do našeho obchodu na alternativní možnosti nebo si nechte zaslat upozornění na dostupnost.
- Pokročilá technologie DDS s 125 MSa/s a 14bitovým vertikálním rozlišením
- Maximální výstupní frekvence 10MHz a 1 výstupní kanál
- 46 vestavěných arbitrárních průběhů a 5 standardních průběhů
- Modulační funkce AM, FM, PM, PWM a další
- Rozhraní USB Host a USB device pro ukládání a aktualizace
- Nevolatilní paměť pro 10 uživatelských arbitrárních průběhů
- Kompatibilní s digitálními osciloskopy SIGLENT pro integraci
- Software EasyWave pro editaci arbitrárních průběhů
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a co je součástí balení generátoru?
Generátor SDG810 má přibližné rozměry 261 mm x 112 mm x 295 mm a hmotnost kolem 2,6 kg. V balení je generátor, napájecí kabel, uživatelský manuál, USB kabel a podle dodavatele alespoň jeden BNC kabel a CD se softwarem.
Vyžaduje pro připojení k počítači nebo využití všech funkcí nějaký další software či hardware?
Lze jej připojit k PC přes USB. Pro pokročilou editaci arbitrárních průběhů se doporučuje nainstalovat software Siglent EasyWave (zdarma ke stažení). Nevyžaduje žádný speciální další hardware, ale PC musí běžet na Windows (ověřte přesnou kompatibilitu podle verze).
Jakou toleranci má zařízení vůči kolísání napětí a jaká je jeho typická spotřeba?
Pracuje se standardním AC napájením (100–240 V, 50/60 Hz) a je navrženo tak, aby sneslo mírné výkyvy v tomto rozsahu. Maximální uváděná spotřeba je 25 W. Pro zajištění stability a životnosti se doporučuje používat jej v regulovaných elektrických instalacích a vyhnout se špičkám nad tyto hodnoty.
V jakých technických ohledech je SDG810 lepší než jiné podobné DDS generátory?
SDG810 vyniká technologií EasyPulse, která poskytuje pulzy s rychlými náběžnými a sestupnými hranami a nízkým jitterem bez ohledu na frekvenci nebo střídu, čímž v dané cenové kategorii překonává většinu běžných DDS generátorů v kvalitě signálu i ovládání.
Jaká je maximální výstupní frekvence generátoru Siglent SDG810?
Maximální výstupní frekvence je 10 MHz.
Kolik výstupních kanálů má tento generátor funkcí?
Má jeden výstupní kanál.
Jaké typy průběhů může generovat?
Může generovat standardní průběhy jako sinus, obdélník, rampa, pulz, gaussovský bílý šum a 46 vestavěných arbitrárních průběhů.
Je možné ukládat vlastní průběhy?
Ano, má 10 nevolatilních paměťových míst pro uživatelské arbitrární průběhy.
S jakými zařízeními je Siglent SDG810 kompatibilní?
Je kompatibilní s digitálními paměťovými osciloskopy SIGLENT a lze jej připojit přes USB pro ukládání a aktualizaci.
