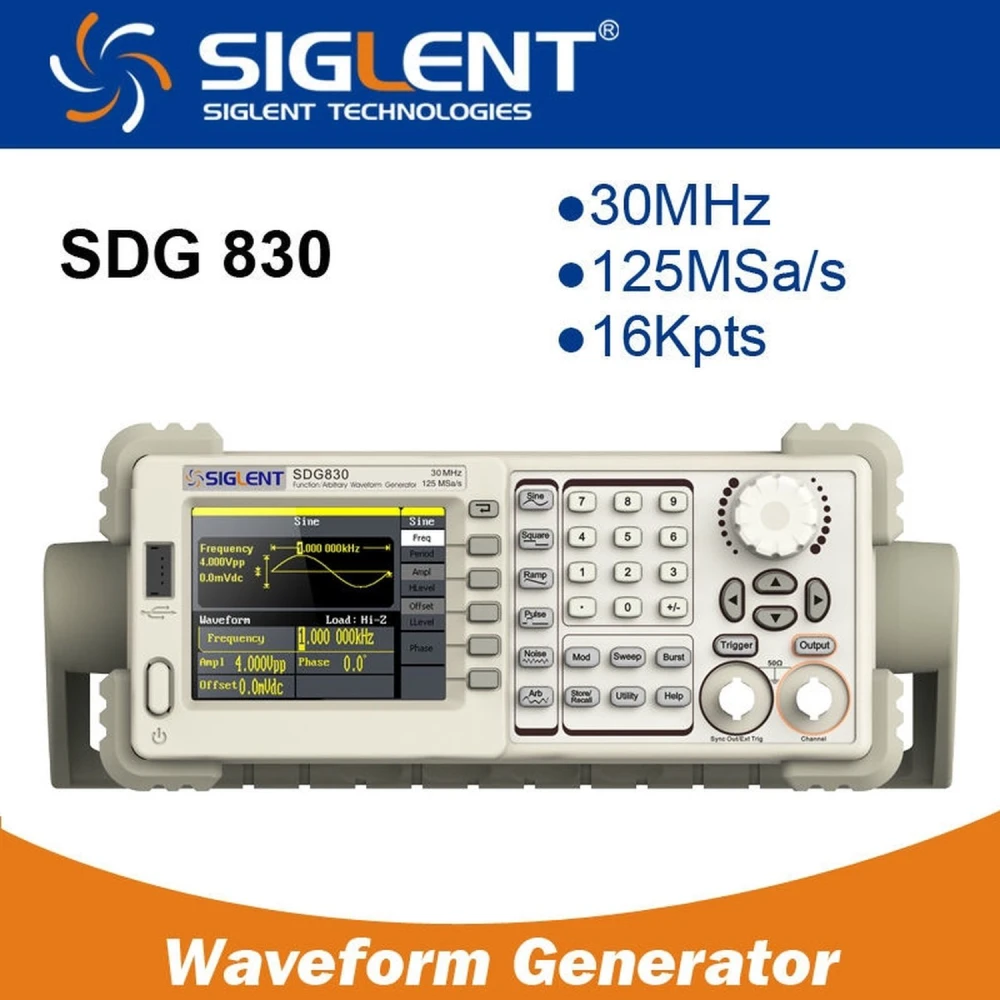

Siglent SDG830 30MHz generátor funkcí pro elektroniku
Značka: Siglent
Včetně DPH (Bez DPH: 5 216,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 6 059,37 Kč | -4% |
| 10+ | 5 933,13 Kč | -6% |
| 20+ | 5 680,66 Kč | -10% |
Siglent SDG830 30MHz generátor funkcí je pokročilý měřicí přístroj navržený pro přesné a všestranné signály v elektronických aplikacích. Tento přístroj nabízí maximální výstupní frekvenci 30MHz a vzorkovací rychlost 125 MSa/s, což zajišťuje vysokou kvalitu generování signálu.
Je vybaven inovativní technologií EasyPulse, díky níž dokáže SDG830 generovat pulzy s nízkým jitterem a rychlou náběžnou i sestupnou hranou bez ohledu na provozní frekvenci. Navíc umožňuje široké a přesné nastavení střídy, hrany a šířky pulzu, čímž výkonem překonává jiné podobné DDS generátory signálu.
Hlavní vlastnosti
- Pokročilá technologie DDS se vzorkovací rychlostí 125 MSa/s a vertikálním rozlišením 14 bits.
- Jednokanálový výstup s 5 standardními průběhy a 46 vestavěnými arbitrárními průběhy, včetně DC.
- Kompletní modulační funkce: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineární/logaritmický sweep a burst.
- Inovativní technologie EasyPulse pro pulzy s nízkým jitterem a rychlými hranami.
- Standardní USB rozhraní pro připojení a ukládání, kompatibilní s aktualizacemi softwaru.
- 10 nevolatilních paměťových míst pro vlastní arbitrární průběhy.
- Kompatibilní s digitálními osciloskopy SIGLENT pro integraci a pokročilou analýzu.
- Software EasyWave pro výkonnou editaci arbitrárních průběhů.
Technické specifikace
- Model: SDG830
- Maximální výstupní frekvence: 30MHz
- Výstupní kanály: 1
- Vzorkovací rychlost: 125 MSa/s
- Délka vlny: 16 kpts
- Rozlišení frekvence: 1 µHz
- Vertikální rozlišení: 14 bits
- Dostupné průběhy: sinusový, obdélníkový, rampový, pulzní, gaussovský, bílý gaussovský šum, arbitrární průběhy
- Frekvenční rozsah podle průběhu: sinusový a obdélníkový 1 µHz až 30 MHz, pulzní 500 µHz až 5 MHz, rampový/triangulární až 300 kHz, bílý šum s šířkou pásma >30 MHz
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- Standardní konfigurace: USB Host a USB device
- Amplituda: 4 mVpp až 20 Vpp (vysoká impedance), 2 mVpp až 10 Vpp (50 ohmios)
Typické použití
Tento generátor je ideální pro elektronické laboratoře, vývoj a testování obvodů, technické vzdělávání a jakoukoli aplikaci vyžadující přesné a modulované signály. Díky schopnosti generovat různé průběhy a modulace je vhodný pro experimentování a diagnostiku v analogové i digitální elektronice.
Kompatibilita
Siglent SDG830 se snadno integruje s digitálními osciloskopy SIGLENT, což usnadňuje společnou analýzu signálů. Jeho USB rozhraní navíc umožňuje připojení k počítačům pro ovládání a aktualizace pomocí specializovaného softwaru.
- Maximální výstupní frekvence 30MHz s vysokou přesností
- Technologie EasyPulse pro pulzy s nízkým jitterem a rychlými hranami
- Vzorkovací rychlost 125 MSa/s a vertikální rozlišení 14 bits
- 5 standardních průběhů a 46 vestavěných arbitrárních průběhů
- Kompletní modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- USB rozhraní pro ukládání a aktualizaci softwaru
- 10 nevolatilních paměťových míst pro vlastní průběhy
- Kompatibilní s digitálními osciloskopy SIGLENT
- Software EasyWave pro pokročilou editaci průběhů
Otázky a odpovědi zákazníků
Jaké typy standardních a arbitrárních průběhů může Siglent SDG830 generovat a jaké je jejich rozlišení?
Siglent SDG830 může generovat 5 standardních průběhů (sinus, obdélník, trojúhelník, pulz a šum) a má 46 interních arbitrárních průběhů, včetně stejnosměrné složky (DC). Všechny signály jsou generovány s vertikálním rozlišením 14 bitů, což umožňuje velmi dobrou věrnost průběhů.
Co obsahuje balení SDG830 z hlediska kabelů, napájecích zdrojů a manuálů?
Balení SDG830 obvykle obsahuje generátor funkcí, napájecí kabel, USB kabel, tištěný manuál nebo manuál na CD a alespoň jeden kabel BNC-BNC pro připojení. Software obvykle není součástí fyzického balení, ale EasyWave lze stáhnout od výrobce. Doporučujeme ověřit přesný obsah u prodejce, protože výbava se může lišit podle regionu.
Jakou kompatibilitu rozhraní a synchronizace má SDG830 pro integraci s dalšími přístroji, například osciloskopy?
SDG830 má rozhraní USB-Host a USB-Device pro přenos dat, aktualizace a vzdálené ovládání z PC. Neobsahuje LAN ani GPIB připojení, ale je plně kompatibilní s osciloskopy Siglent prostřednictvím synchronizace přes USB port, což usnadňuje společnou analýzu signálů v laboratoři.
Jaká jsou provozní omezení a klíčové tolerance SDG830 z hlediska frekvence, amplitudy a přesnosti?
Maximální výstupní frekvence je 30 MHz pro sinusové průběhy a nižší pro jiné tvary (viz manuál). Maximální výstupní amplituda je 20 Vpp při nezatíženém výstupu a 10 Vpp při zátěži 50 Ω. Standardní přesnost frekvence je ±1 ppm a celkové harmonické zkreslení sinusovky je menší než 0,075 % při 1 kHz, 20 Vpp. Hodnoty se mohou lišit podle provozního režimu.
Jakou záruku a možnosti poprodejního servisu nabízí Siglent pro SDG830 a existují náhradní díly nebo podpora aktualizací firmwaru?
Siglent obvykle nabízí na SDG830 standardní záruku 3 roky, která pokrývá výrobní vady. K dispozici je technická podpora, online manuály a bezplatné stažení firmwaru. Náhradní díly a opravy se řeší prostřednictvím oficiálních distributorů nebo webu Siglent. Doporučuje se produkt zaregistrovat pro aktivaci záruky a usnadnění budoucích aktualizací.
Jaká je maximální výstupní frekvence generátoru Siglent SDG830?
Maximální výstupní frekvence je 30MHz.
Jaké typy průběhů může Siglent SDG830 generovat?
Může generovat sinusový, obdélníkový, rampový, pulzní, gaussovský, bílý gaussovský šum a arbitrární průběhy.
Má generátor modulační funkce?
Ano, zahrnuje modulační funkce AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineární/logaritmický sweep a burst.
Je kompatibilní s jinými měřicími přístroji?
Ano, je kompatibilní s digitálními osciloskopy SIGLENT a lze jej připojit přes USB pro ukládání a aktualizace.
Kolik výstupních kanálů má tento generátor?
Má jeden výstupní kanál.
