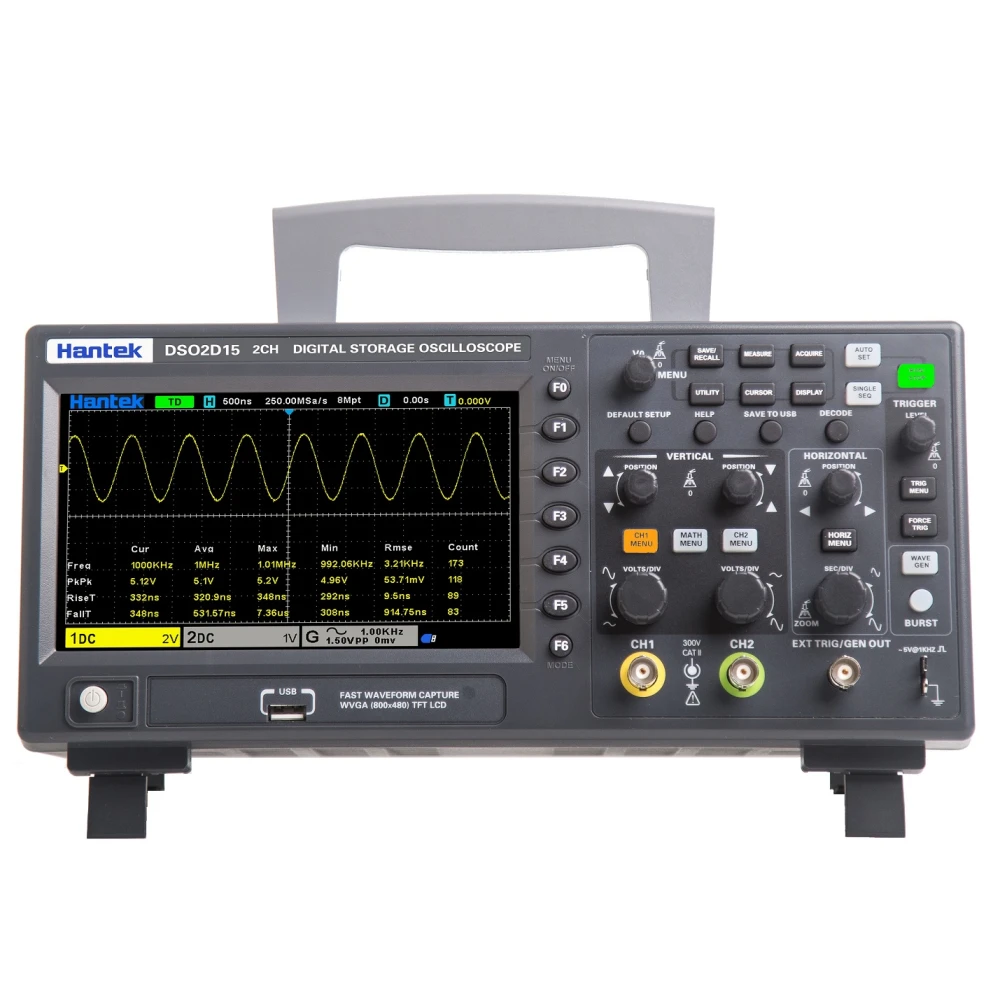

Hantek DSO2D15 digitální osciloskop 2 kanály 150 MHz s generátorem funkcí
Značka: Hantek
Včetně DPH (Bez DPH: 6 174,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 25+ | 6 860,70 Kč | -8% |
Hantek DSO2D15 Osciloskop Digital 2 Kanály 150 MHz s Generátorem Funkcí

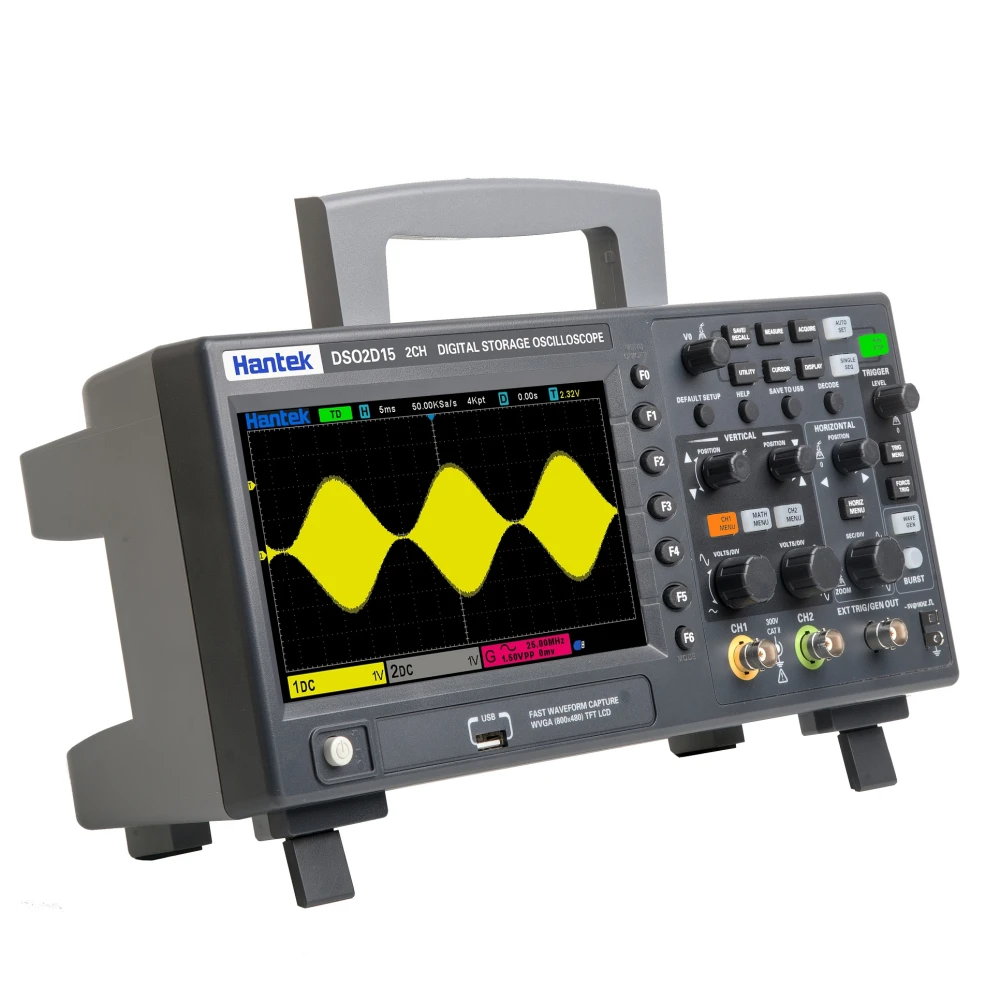

Hantek DSO2D15 je kompaktní a výkonný digitální osciloskop, navržený pro profesionály i nadšence do elektroniky, kteří vyžadují přesnost a všestrannost při měření. Se šířkou pásma 150 MHz a dvěma nezávislými kanály umožňuje současné zobrazení a analýzu více signálů.
Hlavní vlastnosti:
- Dva digitální kanály pro současnou analýzu signálů.
- Šířka pásma 150 MHz, ideální pro pokročilé elektronické aplikace.
- Vestavěný generátor funkcí pro testování a simulaci signálů.
- 7palcový barevný TFT displej pro přehledné a detailní zobrazení.

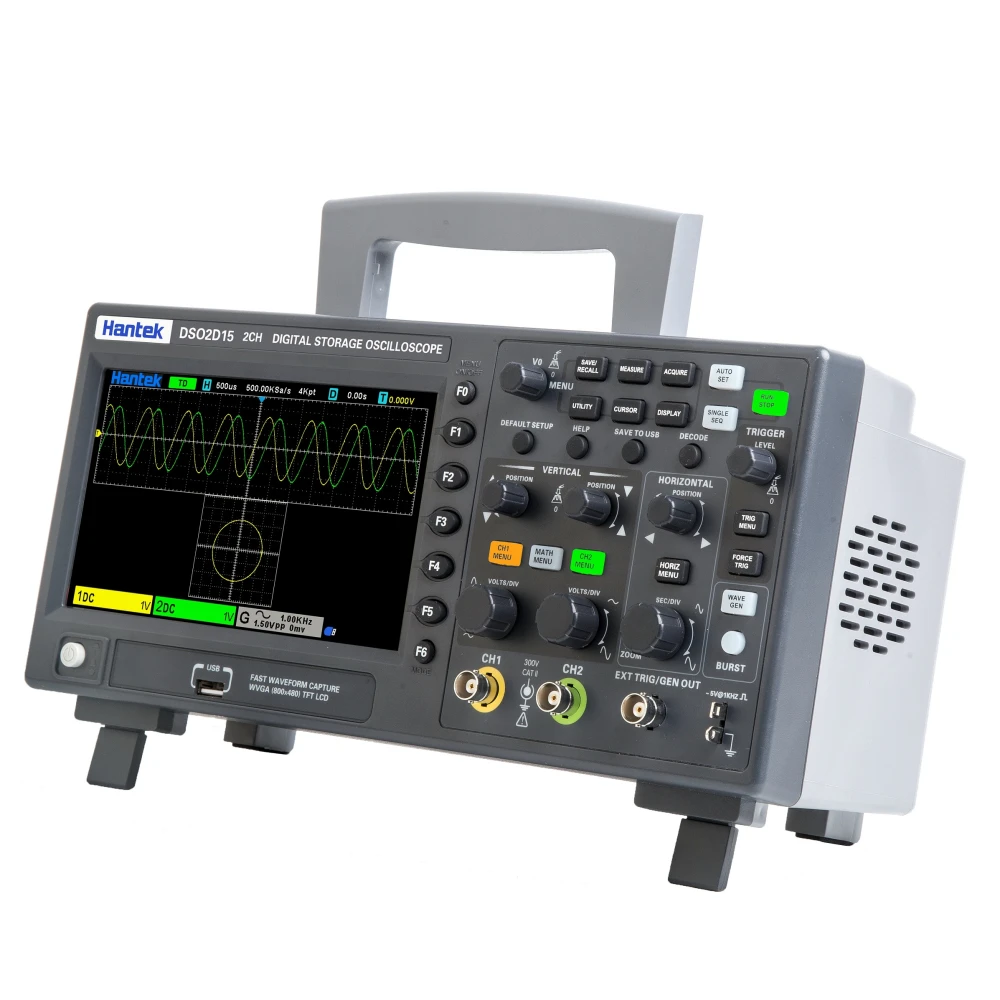

- USB připojení pro export dat do PC nebo na USB paměť, což usnadňuje analýzu i ukládání.
- Integrovaný voltmetr pro měření napětí AC i DC až do 300 VRMS.
- Bez ventilátoru, což zajišťuje tichý provoz.
- Záznamová paměť 4Mpts na kanál pro delší záznamy.
- Pokročilé spouštěcí režimy včetně automatického, normálního a single, a také specifické spouštění pro protokoly jako CAN, LIN, IIC, SPI a UART.
- Matematické funkce jako sčítání, odčítání, násobení, dělení a analýza FFT pro kompletní diagnostiku.
- Shoda s normou EN61010 300V CAT II, zajišťující kvalitu a bezpečnost měření.
Technické specifikace:
- Vzorkování: 1 Gigasample za sekundu (Gsps).
- Vertikální rozlišení: 12 bits.
- Časová základna: od 2 ns do 1000 s na dílek.
- Vstupní impedance: 1 MΩ / 20 pF.

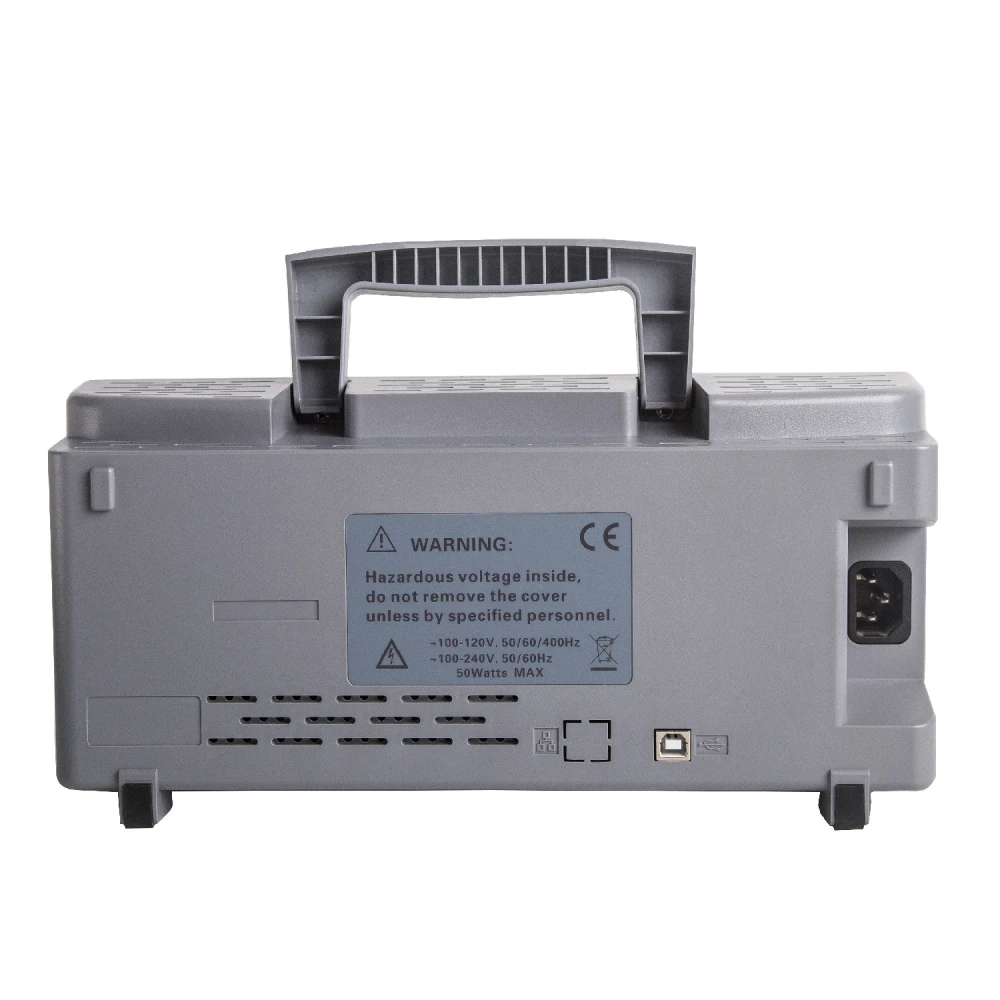

- Napájení: 100-120V CA, 45-440 Hz a 120-240V CA, 45-66 Hz.
- Rozměry: 318 x 110 x 150 mm.
- Hmotnost: 1.9 kg.
- Pracovní teplota: 0 a 50 °C.
- Doba náběhu: ≤ 2.4 ns.
Typické použití:
- Diagnostika a opravy elektronických obvodů.
- Vývoj a testování v inženýrské laboratoři.
- Kontrola kvality v elektronické výrobě.
- Analýza digitálních protokolů jako I2C, SPI, RS232/UART, CAN a LIN.
- Měření a analýza analogových i digitálních signálů.
Kompatibilita a dodávané příslušenství:
- Kompatibilní s PC softwarem pro pokročilou analýzu a ukládání dat.
- Součástí je USB kabel, napájecí kabel, osciloskopická sonda s děličem 10:1, kabely BNC na krokosvorku a kalibrační certifikát od výrobce.
Důležitá poznámka: Tento produkt je aktuálně vyprodán. Můžete si vyžádat upozornění, abyste byli informováni, až bude opět dostupný.
- Digitální osciloskop se 2 kanály a šířkou pásma 150 MHz
- Integrovaný generátor funkcí pro testování signálů
- 7palcový barevný TFT displej pro přehledné zobrazení
- USB připojení pro export dat do PC nebo na USB paměť
- Voltmetr pro měření napětí AC i DC až do 300 VRMS
- Bez ventilátoru, tichý provoz
- Záznamová paměť 4Mpts na kanál
- Pokročilé spouštěcí režimy a analýza digitálních protokolů
- Vestavěné matematické funkce a analýza FFT
- Včetně kabelů, sondy a kalibračního certifikátu
Otázky a odpovědi zákazníků
Jaké výhody nabízí integrovaný generátor funkcí oproti použití externího generátoru s Hantek DSO2D15?
Integrovaný generátor funkcí umožňuje generovat standardní signály (sinus, obdélník atd.) přímo z osciloskopu, čímž snižuje potřebu dalšího vybavení a šetří místo. Amplituda a škála dostupných průběhů však bývají menší než u samostatných generátorů. Je ideální pro rychlé a vzdělávací testy, ale pro vysoce přesné aplikace může být nedostatečný.
Jaké jsou rozměry a hmotnost Hantek DSO2D15 a co je součástí balení?
Hantek DSO2D15 měří přibližně 313 mm × 108 mm × 142 mm a váží 2,1 kg. V balení obvykle najdete osciloskop, napájecí kabely, dvě měřicí sondy, uživatelský manuál a USB kabel. Doporučujeme ověřit přesný obsah u prodejce podle regionu.
Jaká je maximální vzorkovací frekvence a jaká jsou praktická omezení při zachytávání rychlých signálů?
Přístroj nabízí maximální vzorkovací frekvenci 1 GSa/s v režimu jednoho kanálu. Při současném použití obou kanálů se tato hodnota může snížit. Pro signály blízké 150 MHz závisí přesnost rekonstrukce na délce paměti (4 Mpts/ch) a nastavení časové základny. To umožňuje zachytit detaily rychlých přechodových jevů, i když extrémně krátké špičky mohou být omezeny šířkou pásma analogového kanálu.
Jakou pravidelnou údržbu tento osciloskop vyžaduje a jaká je jeho odhadovaná životnost?
DSO2D15 nepoužívá ventilátor a má utěsněné elektronické součásti, takže vyžaduje pouze občasné vnější čištění a ochranu před prachem a vlhkostí. Typická životnost podobných zařízení je 5 až 10 let v závislosti na používání a podmínkách prostředí. Pro vysoce přesné aplikace se doporučuje roční kalibrace.
Jaké typy signálů může Hantek DSO2D15 analyzovat?
Může analyzovat analogové i digitální signály, včetně protokolů jako I2C, SPI, RS232/UART, CAN a LIN.
Má osciloskop možnost exportu dat?
Ano, má USB připojení pro export výsledků do PC nebo na USB paměť.
Jaké je maximální napětí, které může měřit?
Může měřit napětí až do 300 VRMS v střídavém i stejnosměrném proudu.
Je aktuálně dostupný ke koupi?
Aktuálně je produkt vyprodán, ale můžete si vyžádat upozornění, až bude dostupný.
Obsahuje příslušenství?
Ano, obsahuje USB kabel, napájecí kabel, sondu s děličem 10:1, kabely BNC na krokosvorku a kalibrační certifikát.
