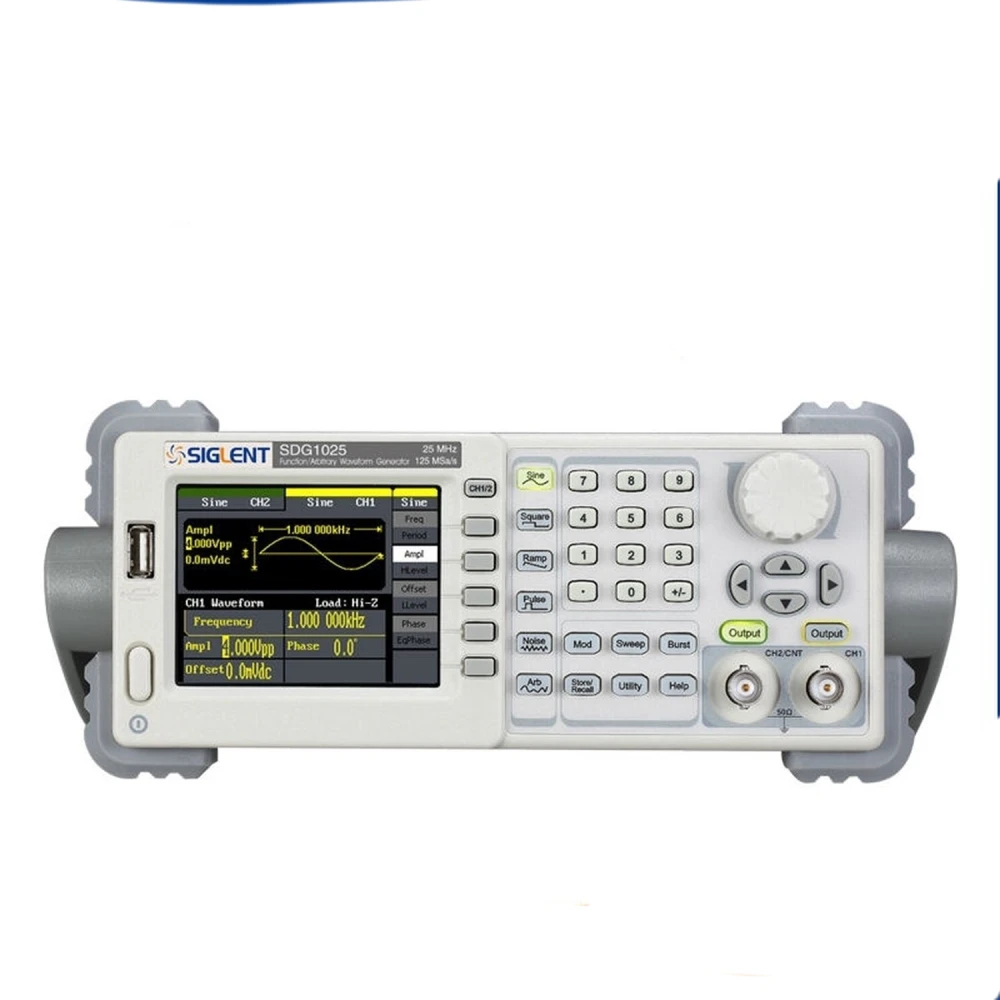

Siglent SDG1025 25MHz generátor funkcí pro elektroniku
Značka: Siglent
Včetně DPH (Bez DPH: 6 904,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 8 020,62 Kč | -4% |
| 10+ | 7 853,52 Kč | -6% |
| 20+ | 7 519,33 Kč | -10% |
Siglent SDG1025 25MHz generátor funkcí je základní nástroj pro inženýry a techniky, kteří vyžadují přesnost a všestrannost při generování elektronických signálů. Díky technologii DDS (Direct Digital Synthesis) umožňuje tento přístroj generovat signály s vysokou věrností a stabilitou, což je ideální pro použití v laboratořích, při vývoji produktů a elektronických testech.
Hlavní vlastnosti a výhody:
- Technologie DDS se dvěma výstupy a nastavitelnou fází pro větší flexibilitu generovaných signálů.
- Maximální výstupní frekvence 25MHz, vhodná pro širokou škálu elektronických aplikací.
- Vzorkovací frekvence 125 MSa/s a vertikální rozlišení 14 bits, zajišťující přesné a detailní signály.
- Délka vlny 16Kpts umožňuje generovat složité a arbitrární průběhy.
- Obsahuje 5 standardních průběhů (sinus, obdélník, rampa, pulz, gaussovský bílý šum) a 48 vestavěných arbitrárních průběhů pro různé potřeby.
- Vysoká přesnost díky integrovanému čítači frekvence až do 200MHz.
- Pokročilé modulační funkce jako AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pro specializované testy.
- Standardní konektivita s USB Host a Device, podpora ukládání na U disk a možnost rozšíření o port GPIB.
- Kompatibilita s digitálními osciloskopy řady SDS1000 a dálkové ovládání pro efektivní integraci do měřicích systémů.
Technické specifikace:
- Model: SDG1025
- Maximální výstupní frekvence: 25MHz
- Výstupní kanály: 2
- Vzorkovací frekvence: 125 MSa/s
- Délka vlny: 16 kpts
- Rozlišení frekvence: 1 μHz
- Vertikální rozlišení: 14 bits
- Průběhy: sinus, obdélník, rampa, pulz, gaussovský bílý šum, 48 vestavěných arbitrárních průběhů
- Rozsah průběhů:
- Sinusový průběh: 1 μHz až 25MHz
- Obdélníkový průběh: 1 μHz až 25MHz
- Pulz: 500 μHz až 5MHz
- Rampa: 1 μHz až 300KHz
- Gaussovský bílý šum: šířka pásma 25MHz (-3dB)
- Arbitrární průběh: 1 μHz až 5MHz
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Čítač frekvence: 100 mHz až 200 MHz
- Konektivita: USB Host & Device, volitelný port USB-GPIB
- Rozměry: 229mm × 105mm × 281mm
Tento generátor je ideální pro ty, kteří hledají spolehlivé zařízení pro generování signálů při vývoji, testování a údržbě elektronických obvodů. Jeho schopnost vytvářet více typů průběhů a vysoké rozlišení z něj činí nepostradatelný nástroj v profesionálním i vzdělávacím prostředí.
Kompatibilita a použití:
Siglent SDG1025 lze snadno připojit k digitálním osciloskopům, zejména k řadě SDS1000, což umožňuje společnou analýzu signálů. Rozhraní USB usnadňuje přenos dat i aktualizaci softwaru, zatímco volitelný port GPIB rozšiřuje možnosti integrace do automatizovaných systémů.
Díky pokročilým modulačním funkcím a širokému frekvenčnímu rozsahu je tento generátor ideální pro použití v elektronických laboratořích, při vývoji produktů, technickém vzdělávání a testování elektronických zařízení.
- Technologie DDS se dvěma výstupy a nastavitelnou fází
- Maximální výstupní frekvence: 25MHz
- Vzorkovací frekvence: 125 MSa/s s vertikálním rozlišením 14 bits
- 48 vestavěných arbitrárních průběhů a 5 standardních průběhů
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrovaný čítač frekvence až 200MHz
- Konektivita USB Host & Device, možnost portu USB-GPIB
- Kompatibilní s digitálními osciloskopy SDS1000 a dálkovým ovládáním
Otázky a odpovědi zákazníků
Jaké jsou klíčové specifikace týkající se rozlišení a přesnosti, které ovlivňují kvalitu generovaných signálů?
Generátor používá vzorkovací frekvenci 125 MSa/s, vertikální rozlišení 14 bitů a frekvenční rozlišení 1 µHz. To poskytuje dostatečnou úroveň detailu pro náročné laboratorní aplikace, i když u velmi složitých signálů nebo na maximálních frekvencích se mohou objevit drobné artefakty typické pro architekturu DDS.
Co je potřeba pro jeho zprovoznění a co je součástí balení při koupi SDG1025?
Jednotka obvykle obsahuje generátor, napájecí kabel, manuál, dva kabely BNC a související software. Základní instalace vyžaduje připojení k elektrické síti (typicky 100–240 V AC) a propojení s měřicími přístroji pomocí předních konektorů BNC.
Jak si SDG1025 vede ve srovnání s konkurenčními arbitrárními generátory funkcí v pásmu 25 MHz?
Ve srovnání s konkurencí vyniká SDG1025 poměrem cena/výkon, 14bitovým rozlišením a širokou nabídkou integrovaných vlnových průběhů. Oproti modelům podobné třídy (např. Tektronix AFG1022) nabízí o něco vyšší výstupní frekvenční rozsah a více arbitrárních průběhů, i když dražší přístroje mohou mít lepší stabilitu nebo pokročilé funkce.
Jaká je maximální výstupní frekvence generátoru Siglent SDG1025?
Maximální výstupní frekvence je 25MHz.
Kolik výstupních kanálů má generátor funkcí Siglent SDG1025?
Má 2 výstupní kanály.
Jaké průběhy může tento generátor vytvářet?
Může generovat sinus, obdélník, rampu, pulz, gaussovský bílý šum a 48 typů vestavěných arbitrárních průběhů.
Je kompatibilní s dalšími měřicími přístroji?
Ano, je kompatibilní s digitálními osciloskopy řady SDS1000 a podporuje dálkové ovládání.
Jaké možnosti konektivity nabízí Siglent SDG1025?
Nabízí připojení USB Host a Device, podporu ukládání na U disk a možnost rozšíření o port GPIB.
