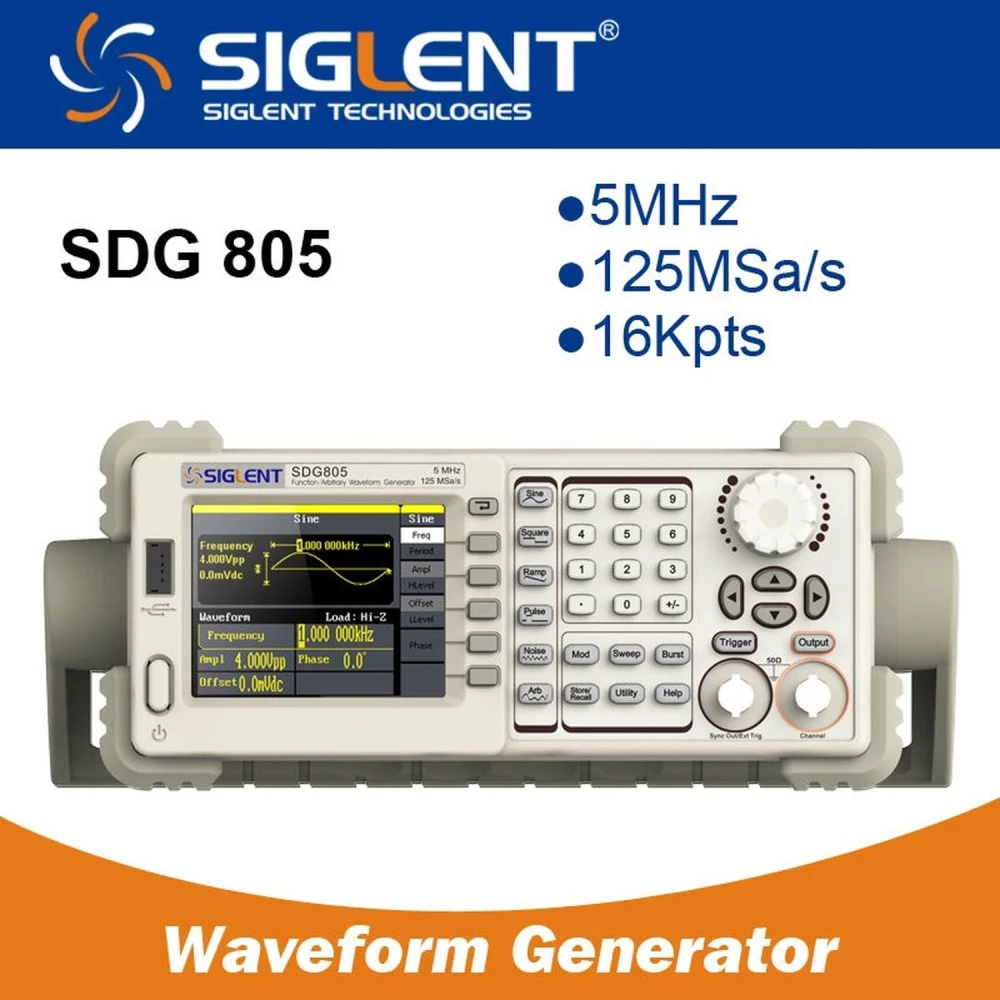

Siglent SDG805 5MHz generátor funkcí s technologií EasyPulse
Značka: Siglent
Včetně DPH (Bez DPH: 4 006,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 4 654,30 Kč | -4% |
| 10+ | 4 557,33 Kč | -6% |
| 20+ | 4 363,41 Kč | -10% |
Obecný popis
Siglent SDG805 5MHz generátor funkcí je elektronický přístroj navržený pro generování signálů s vysokou přesností a všestranností. Je vybaven maximální výstupní frekvencí 5 MHz a vzorkovací rychlostí 125 MSa/s, takže je ideální pro testování, vývoj a údržbu v elektronice, telekomunikacích a výzkumných laboratořích.
Díky inovativní technologii EasyPulse dokáže SDG805 vysílat pulzy s nízkým jitterem a rychlými náběžnými i sestupnými hranami bez ohledu na frekvenci. To umožňuje přesné řízení střídy, šířky a hrany pulzu a překonává výkon běžných generátorů DDS.
Hlavní vlastnosti
- Pokročilá technologie DDS s 14bitovým vertikálním rozlišením pro čisté a přesné signály.
- Jednokanálový výstup s 5 standardními průběhy a 46 vestavěnými typy arbitrárních průběhů, včetně DC.
- Kompletní modulační funkce: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineární/logaritmický sweep a burst.
- Standardní rozhraní USB (Host a zařízení) pro ukládání na U-Disk a aktualizace softwaru.
- 10 nevolatilních paměťových míst pro vlastní arbitrární průběhy.
- Kompatibilní s digitálními paměťovými osciloskopy SIGLENT pro integraci a pokročilou analýzu.
- Software EasyWave pro snadnou editaci a nastavení arbitrárních průběhů.
Technické specifikace
- Model: SDG805
- Maximální výstupní frekvence: 5 MHz
- Výstupní kanály: 1
- Vzorkovací rychlost: 125 MSa/s
- Délka vlny: 16 kpts
- Rozlišení frekvence: 1 µHz
- Vertikální rozlišení: 14 bits
- Průběhy: Sinusový, obdélníkový, rampový, pulzní, gaussovský, bílý gaussovský šum a 46 arbitrárních průběhů
- Rozsah frekvence pro sinusový a obdélníkový průběh: 1 µHz až 5 MHz
- Rozsah frekvence pro pulzní průběh: 500 µHz až 5 MHz
- Rozsah frekvence pro rampový/triangulární průběh: 1 µHz až 300 kHz
- Šířka pásma bílého gaussovského šumu: >5 MHz (-3 dB)
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardní konfigurace: USB Host a USB zařízení
- Amplituda (vysoká impedance): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typické použití
Tento generátor je ideální pro inženýry, techniky a studenty, kteří potřebují spolehlivý zdroj signálu pro testování obvodů, simulaci signálů, vývoj elektronických zařízení a laboratorní experimenty. Jeho kompatibilita s osciloskopy SIGLENT usnadňuje společnou analýzu generovaných a měřených signálů.
Kompatibilita a software
SDG805 se snadno integruje s dalšími zařízeními SIGLENT a lze jej nastavovat pomocí softwaru EasyWave, který umožňuje upravovat a přizpůsobovat arbitrární průběhy podle konkrétních potřeb.
Závěr
Siglent SDG805 5MHz generátor funkcí vyniká přesností, širokou škálou průběhů a pokročilou technologií EasyPulse, takže je nezbytným nástrojem pro každé technické prostředí vyžadující signály vysoké kvality a flexibilitu.
- Pokročilá technologie DDS s 14bitovým vertikálním rozlišením pro přesné signály
- Maximální výstupní frekvence 5 MHz a vzorkovací rychlost 125 MSa/s
- 46 vestavěných arbitrárních průběhů a 5 standardních průběhů
- Kompletní modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- Technologie EasyPulse pro pulzy s nízkým jitterem a rychlými hranami
- USB rozhraní pro ukládání a aktualizaci softwaru
- Kompatibilní s digitálními osciloskopy SIGLENT a softwarem EasyWave
Otázky a odpovědi zákazníků
Jakou údržbu zařízení vyžaduje a jaká je jeho očekávaná životnost při standardním laboratorním použití?
SDG805 vyžaduje pravidelné vnější čištění (bez agresivních rozpouštědel) a udržování větracích otvorů bez prachu. Uvnitř nejsou žádné mechanické opotřebitelné díly. Při použití v kontrolovaném prostředí může jeho životnost přesáhnout 5 let, vždy při dodržení specifikací teploty (0–40 °C) a bezpečného napájení.
Co se stane, pokud uživatelský průběh překročí interní paměť nebo počet dostupných slotů?
SDG805 umožňuje uložit až 10 arbitrárních průběhů do své nevolatilní paměti. Pokud je tento limit překročen, je nutné přepsat některý z existujících průběhů nebo použít externí USB paměť pro načtení průběhů podle potřeby. Správa paměti nepodporuje interní rozšíření.
Jakou přesnost a rozlišení nabízí ve frekvenci a amplitudě? Jaké jsou jeho provozní limity?
Nabízí maximální frekvenci 5 MHz, vzorkovací rychlost 125 MSa/s a vertikální rozlišení 14 bitů. Přesnost frekvence je přibližně ±30 ppm a amplituda je obvykle nastavitelná v rozsahu 2 mVpp až 20 Vpp v závislosti na zátěži. Pro zabránění zkreslení a poškození by se neměl používat nad 5 MHz ani překračovat specifikovaná napětí.
Jaká je maximální výstupní frekvence generátoru Siglent SDG805?
Maximální výstupní frekvence je 5 MHz.
Jaké typy průběhů může SDG805 generovat?
Může generovat standardní průběhy jako sinusový, obdélníkový, rampový, pulzní a gaussovský, a navíc 46 vestavěných arbitrárních průběhů.
Je kompatibilní s dalšími zařízeními Siglent?
Ano, lze jej bez problémů připojit k digitálním paměťovým osciloskopům SIGLENT.
Jaké modulační funkce tento generátor podporuje?
Podporuje AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineární/logaritmický sweep a burst.
Jaká rozhraní má pro připojení a ukládání?
Má rozhraní USB Host a USB zařízení a podporuje ukládání na U-Disk a aktualizace softwaru.
