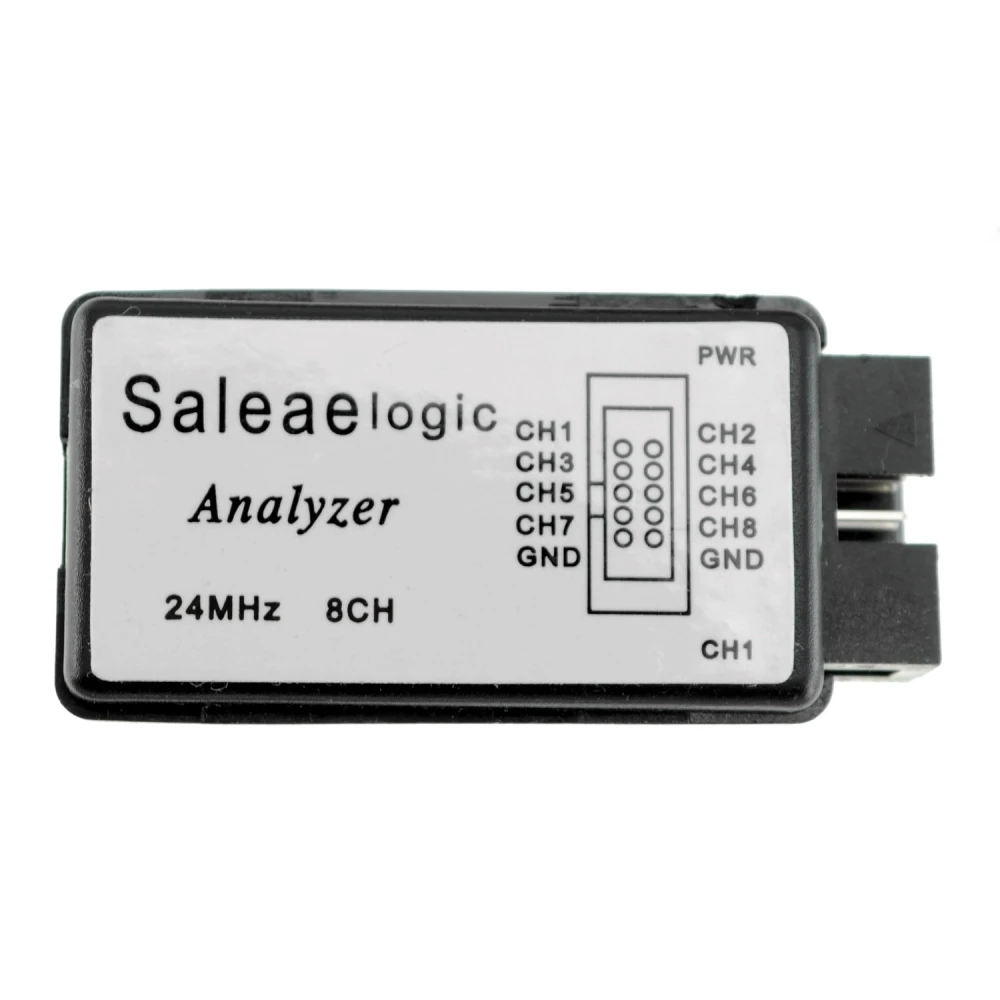

Logický analyzátor 24MHz 8 kanálů kompatibilní se softwarem Saleae USB Logic
Značka: satkit
301,87Kč
Včetně DPH (Bez DPH: 249,48 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 289,80 Kč | -4% |
| 10+ | 266,61 Kč | -12% |
Omezené skladové zásoby
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Logický analyzátor 24MHz 8 kanálů kompatibilní se Saleae je nezbytný nástroj pro profesionály i nadšence do elektroniky, kteří potřebují analyzovat digitální signály přesně a rychle. Toto zařízení se připojuje přes USB a je kompatibilní se softwarem Saleae USB Logic, což umožňuje zachytávání a analýzu více digitálních protokolů.
Hlavní vlastnosti:
- USB připojení pro snadnou integraci s PC.
- 8 současných kanálů pro zachycení více digitálních signálů.
- Maximální vzorkovací rychlost až 24MHz, v závislosti na PC a využití sběrnice USB.
- Kompatibilní s běžnými protokoly jako I2C, SPI, 1WIRE a Serie.
- Pracuje s úrovněmi TTL: nízká úroveň od -0.5V do 0.8V a vysoká úroveň od 2V do 5.25V.
- Lehká hmotnost pouze 22 gramů, což usnadňuje přenášení a manipulaci.
- Časová měření na displeji pro podrobnou analýzu signálů.
- Volba typu spouštění (trigger) pro každý kanál pro přesné řízení zachytávání.
Technické specifikace:
- Kanály: 8
- Maximální vzorkovací frekvence: 24MHz
- Kompatibilita: Software Saleae USB Logic
- Úrovně signálu: TTL (-0.5V až 0.8V nízká, 2V až 5.25V vysoká)
- Hmotnost: 22 gramů

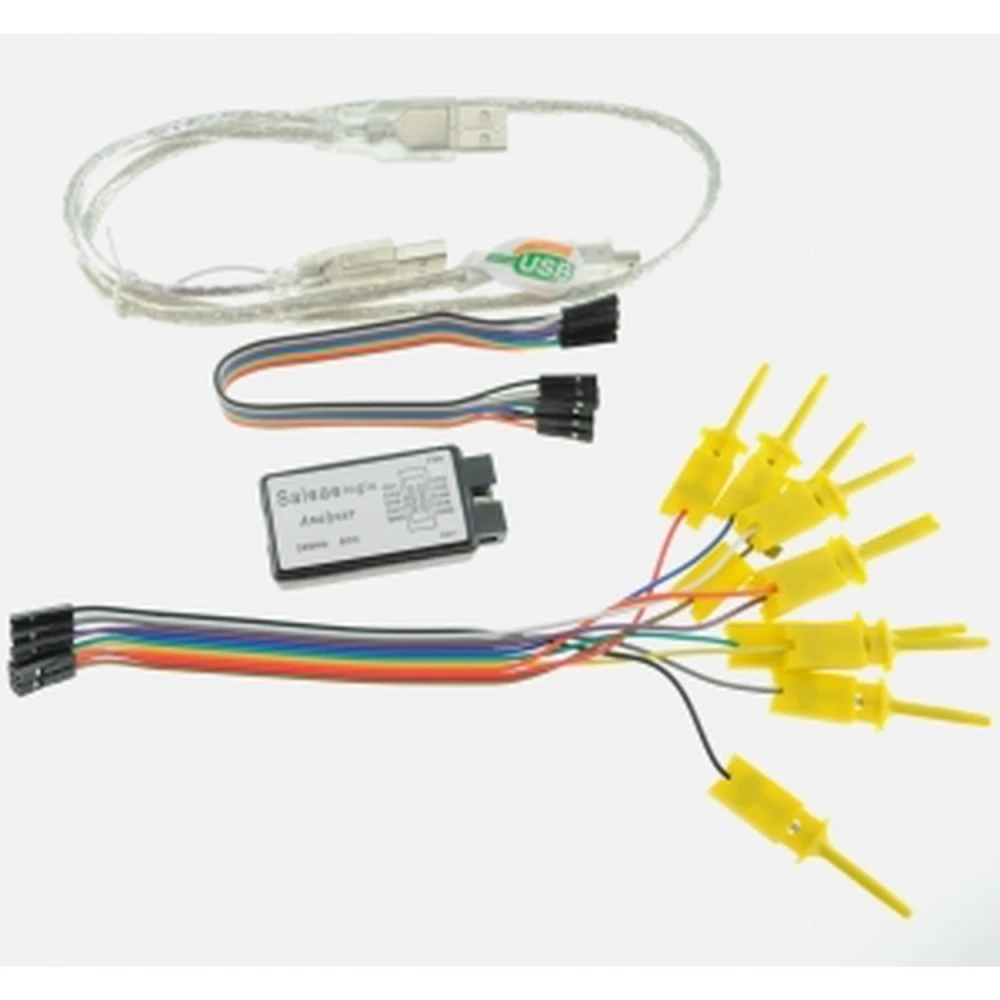

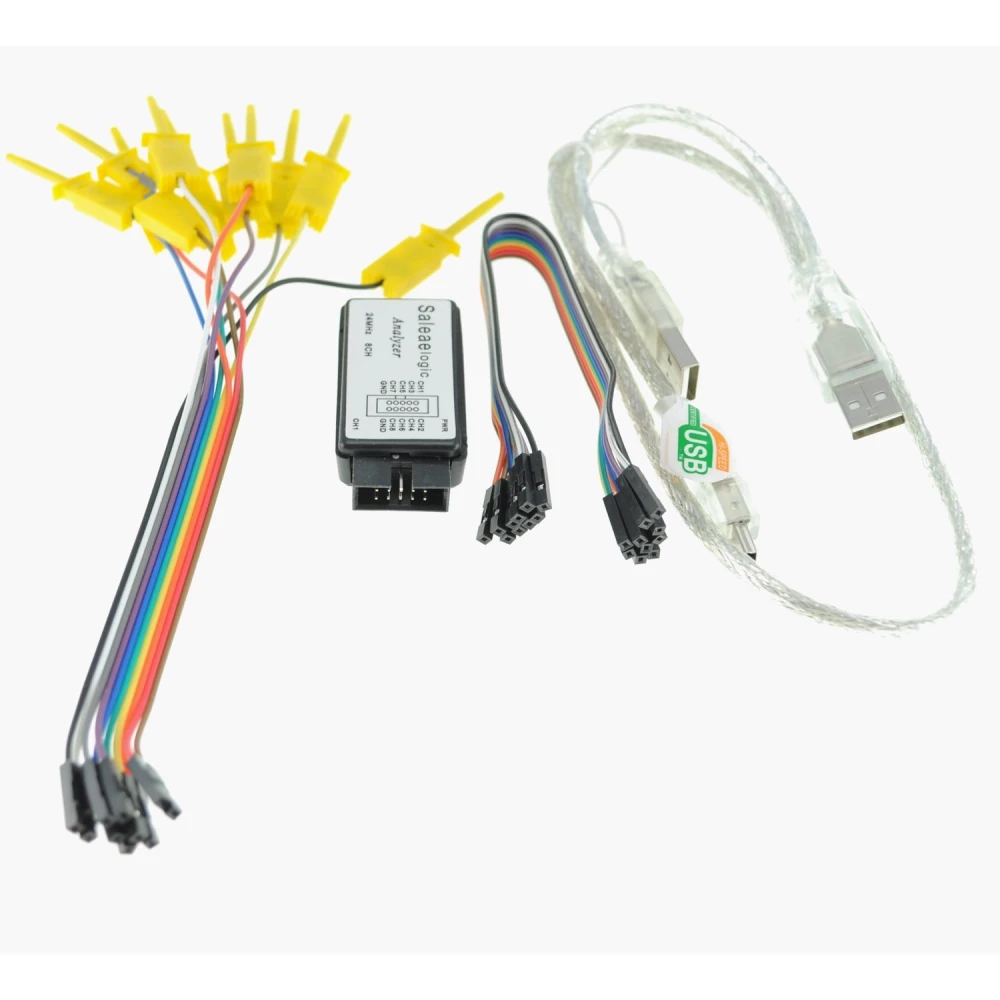

Obsah balení:
- 1 x USB SALEAE logický analyzátor
- 1 x propojovací USB kabel
- 1 x testovací klipsy pro připojení k signálům
- 1 x 10pinový kabel DuPont
Typické použití: Tento analyzátor je ideální pro diagnostiku a vývoj elektronických projektů, zejména pro analýzu digitálních komunikačních sběrnic, ladění mikrokontrolérů a ověřování komunikačních protokolů jako I2C, SPI a Serie. Kompatibilita se softwarem Saleae usnadňuje zobrazení a analýzu dat v reálném čase.
Kompatibilita: Kompatibilní s jakýmkoli PC, které podporuje USB připojení a software Saleae USB Logic, dostupný pro Windows, Mac a Linux.
- USB připojení pro snadnou integraci s PC
- 8 současných kanálů pro více digitálních signálů
- Maximální vzorkovací rychlost až 24MHz
- Kompatibilní s protokoly I2C, SPI, 1WIRE a Serie
- Pracuje s úrovněmi TTL: nízká -0.5V až 0.8V, vysoká 2V až 5.25V
- Lehká hmotnost 22 gramů pro snadné přenášení
- Časová měření na displeji pro podrobnou analýzu
- Volba spouštění (trigger) pro každý kanál pro přesné řízení
- Obsahuje USB kabel, testovací klipsy a 10pinový kabel DuPont
Otázky a odpovědi zákazníků
Jaké jsou přesné rozměry a hmotnost analyzátoru a jaké příslušenství je součástí balení?
Logický analyzátor váží přibližně 22 g. Obsahuje hlavní modul, USB kabel pro připojení k PC, sadu testovacích klipů a 10pinový kabel DuPont. Typické rozměry modulu jsou přibližně 60 mm × 50 mm × 15 mm (pro potvrzení se podívejte do technického listu, protože se mohou lišit podle OEM výroby).
Jaké požadavky na operační systém a hardware jsou potřeba pro správné fungování kompatibilního softwaru Saleae?
Kompatibilní software Saleae Logic vyžaduje operační systém Windows (7 nebo novější), macOS (10.10 nebo novější) nebo Linux (glibc >= 2.13). Doporučuje se alespoň 2 GB RAM, port USB 2.0 nebo vyšší a dvoujádrový procesor, aby bylo zajištěno plynulé a přesné zachytávání při vysokých vzorkovacích rychlostech. V závislosti na konkrétní verzi klonu a dostupných ovladačích mohou existovat drobná omezení kompatibility.
Jak mám analyzátor připojit a nastavit, aby bylo měření spolehlivé a nedošlo k poškození analyzovaných obvodů?
Analyzátor je třeba připojit k digitálním signálům kompatibilním s úrovněmi TTL: rozsah 0 až 5,25 V, přičemž nízká úroveň je -0,5 až 0,8 V a vysoká úroveň 2 až 5,25 V. Připojte testovací klipy k analyzovaným signálům a v softwaru vyberte kanály a nastavte vhodné spouštění. Je důležité nepřekračovat podporované napěťové úrovně a vyhnout se připojení k signálům s velkými proudovými přechody nebo ne-TTL úrovněmi, aby nedošlo k poškození přístroje a chybným měřením.
Jaký typ záruky, náhradních dílů nebo podpory je k tomuto modelu k dispozici, když je kompatibilní se Saleae, ale není originální?
Protože jde o kompatibilní model (ne originální Saleae), záruku obvykle poskytuje pouze distributor a zpravidla kryje výrobní vady po dobu 3 až 12 měsíců podle prodejce. Neexistuje oficiální podpora Saleae ani přístup k originálním náhradním dílům; oprava závisí na distributorovi nebo na svépomocné opravě jednoduchých závad (výměna kabelů, drobné pájení). Softwarová podpora je omezena na použití s kompatibilními verzemi bez záruky budoucích aktualizací.
S jakým softwarem je logický analyzátor kompatibilní?
Logický analyzátor je kompatibilní se softwarem Saleae USB Logic, který umožňuje zachytávání a analýzu digitálních signálů.
Kolik kanálů má logický analyzátor?
Tento logický analyzátor má 8 kanálů pro současné zachytávání digitálních signálů.
Jaká je maximální vzorkovací frekvence?
Maximální vzorkovací frekvence je 24MHz, i když závisí na PC a využití sběrnice USB.
Jaké protokoly může toto zařízení analyzovat?
Může analyzovat digitální protokoly jako I2C, SPI, 1WIRE a Serie.
Co je součástí balení při koupi analyzátoru?
Balení obsahuje USB SALEAE logický analyzátor, propojovací USB kabel, testovací klipsy a 10pinový kabel DuPont.
