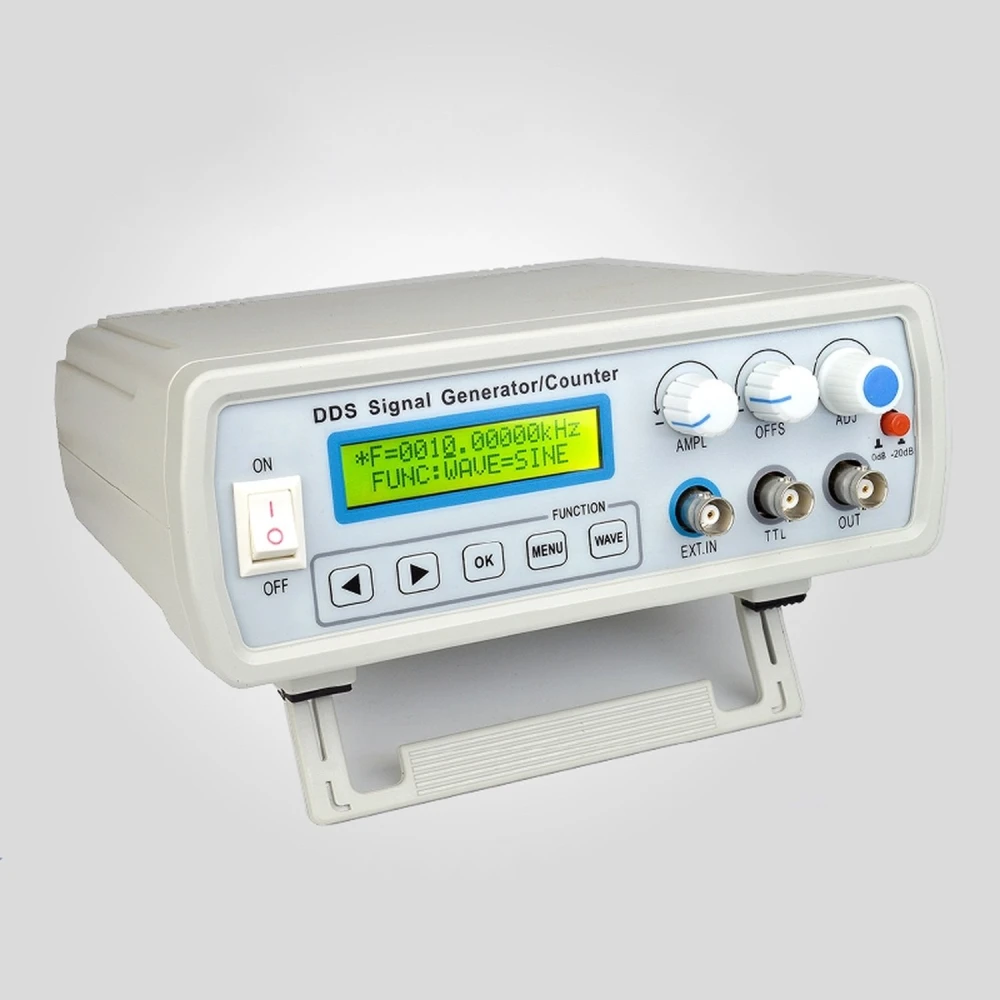

Generátor funkcí DDS FY2102S 2 MHz s frekvenčním čítačem

Generátor funkcí DDS FY2102S 2 MHz je pokročilé zařízení pro přímou digitální syntézu (DDS) určené k vytváření elektrických signálů s vysokou přesností a stabilitou. Díky konstrukci FPGA generuje sinusové, obdélníkové, trojúhelníkové a pilovité průběhy s frekvenčním rozsahem od 0,01 Hz do 2 MHz a rozlišením 10 mHz.

Navíc obsahuje frekvenční čítač schopný měřit frekvence až do 60 MHz, což usnadňuje interní i externí měření signálů pro různé elektronické aplikace.

Hlavní vlastnosti:

• Maximální efektivní výstup 9 Vpp bez zátěže.
• Nastavitelné průběhy: sinusový, obdélníkový (nastavitelná střída mezi 1% a 99%), trojúhelníkový, vzestupný a sestupný pilovitý.
• Vysoká přesnost frekvence se stabilitou ±2×10⁻⁶ a zkreslením sinusového průběhu ≤0.8% při 1 kHz.
• Rozlišení frekvence 0,01 Hz (10 mHz).
• Integrovaný frekvenční čítač s měřicím rozsahem 1 Hz až 60 MHz.
• Lineární sweep funkce s nastavitelnými počátečními a koncovými body a nastavitelnou rychlostí čtení.
• Paměť pro uložení až 10 vlastních konfigurací parametrů.
• LCD1602 displej v angličtině pro snadné ovládání a přehledné zobrazení.
• Napájení pomocí adaptéru AC220V na DC5V 1A.
• Kompaktní a přenosné provedení s rozměry 200 mm x 190 mm x 90 mm.

Typické použití:

• Testování a kalibrace v elektronických laboratořích.
• Vývoj a diagnostika elektronických obvodů.
• Výukové projekty a technické školení.
• Výroba a kontrola kvality na elektronických montážních linkách.

Kompatibilita: Kompatibilní se širokou škálou elektronických zařízení, která vyžadují přesné testovací signály a spolehlivé měření frekvence.

Tento generátor je ideální pro hobby uživatele, techniky i profesionály, kteří hledají multifunkční, spolehlivé a snadno použitelné zařízení pro své potřeby generování a měření elektronických signálů.

• DDS generátor s frekvenčním rozsahem 0,01 Hz až 2 MHz
• Integrovaný frekvenční čítač s měřením až do 60 MHz
• Průběhy: sinusový, obdélníkový (nastavitelný), trojúhelníkový, pilovitý
• Výstupní amplituda ≥9 Vpp bez zátěže
• Frekvenční rozlišení 10 mHz a vysoká přesnost
• LCD1602 displej pro přehledné zobrazení
• Paměť pro uložení 10 uživatelských nastavení
• Lineární sweep funkce s nastavitelnými body startu a konce
• Napájení DC5V pomocí adaptéru AC220V
• Kompaktní a přenosné provedení, ideální pro laboratoř a výuku
