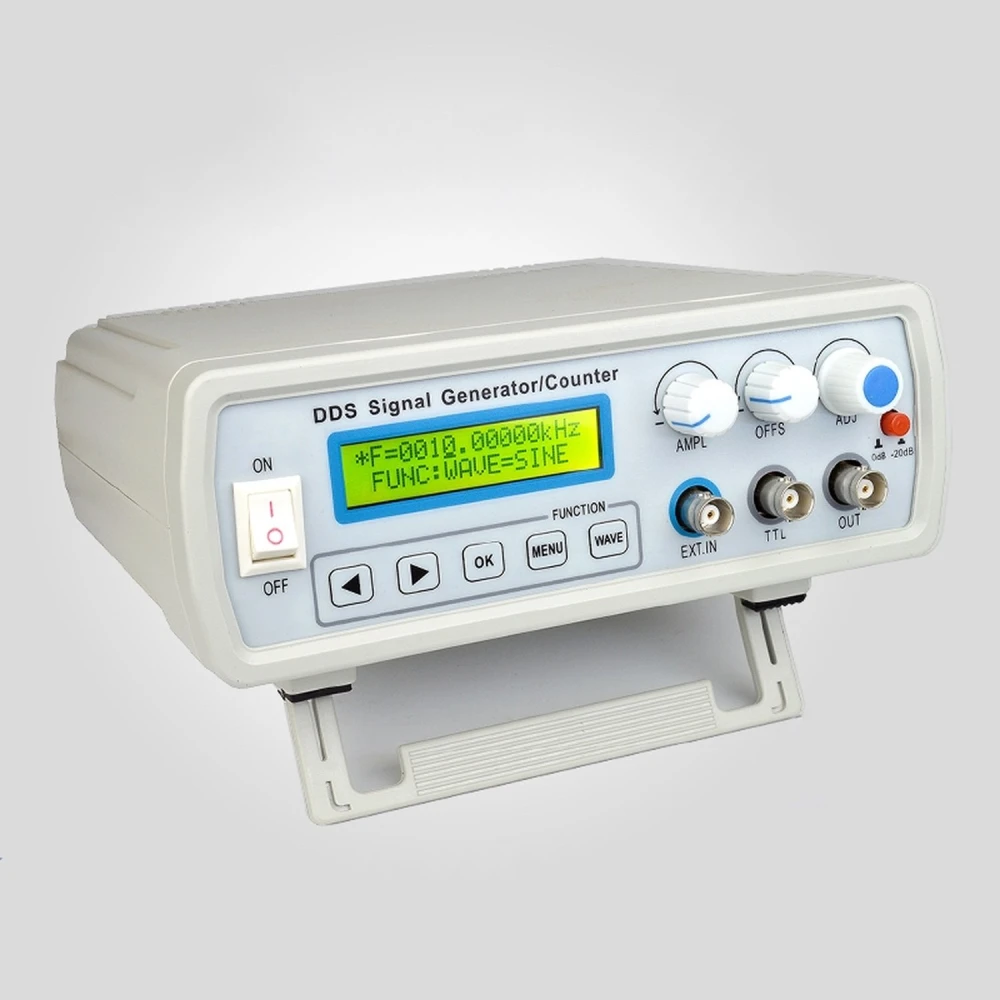

DDS generátor funkcí FY2112S 12 MHz s frekvenčním čítačem a USB k PC
Značka: FeelTech
Včetně DPH (Bez DPH: 1 562,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 1 814,88 Kč | -4% |
| 10+ | 1 777,07 Kč | -6% |
| 20+ | 1 663,64 Kč | -12% |
Generátor funkcí DDS FY2112S je pokročilé zařízení pro přímou digitální syntézu (DDS) navržené s technologií FPGA, které umožňuje generovat sinusové, obdélníkové, trojúhelníkové a pilové signály s vysokou přesností a stabilitou. Jeho frekvenční rozsah sahá od 0,01 Hz do 12 MHz pro sinusové průběhy a až do 2 MHz pro ostatní průběhy, s rozlišením 10 mHz, což z něj činí nepostradatelný nástroj pro hobby uživatele, elektronické laboratoře, výrobní linky i výuku.
Tento generátor integruje frekvenční čítač s možností měření až do 60 MHz, což usnadňuje přesné ověřování vnitřních i externích signálů. Dále nabízí synchronizovaný TTL výstup a efektivní výstupní amplitudu 9 Vpp bez zátěže, s nastavením střídy obdélníkového signálu od 1% do 99%. Funkce lineárního sweepu umožňuje provádět frekvenční prohledávání s nastavitelnými počátečními a koncovými body, ideální pro dynamické testy.
Hlavní vlastnosti:
- Multifunkční a přenosný, snadno se přenáší.
- Vysoká přesnost frekvence se stabilitou ±2×10⁻⁶ a nízkým harmonickým zkreslením (≤0.8% při 1 kHz).
- Široká škála průběhů: sinusový, obdélníkový, trojúhelníkový, vzestupný a sestupný pilový.
- Paměť pro uložení až 10 vlastních sad parametrů pro opakované použití.
- LCD1602 displej v angličtině pro přehledné zobrazení a snadné ovládání pomocí tlačítek a otočného ovladače.
- TTL výstup s šířkou větší než 3 Vpp a schopností napájet více než 20 TTL zátěží.
- Konfigurovatelná funkce beeperu pro zvuková upozornění.
- USB připojení včetně kabelu pro napájení a komunikaci s PC, což usnadňuje integraci do systémů i vzdálené ovládání.
- Kompaktní provedení s rozměry 200x190x90 mm a vysoká spolehlivost díky technologii povrchové montáže a velkointegrovaným obvodům.
Technické specifikace:
- Frekvence sinusového průběhu: 0 Hz - 12 MHz
- Frekvence obdélníkového, trojúhelníkového a dalších průběhů: 0 Hz - 2 MHz
- Rozlišení frekvence: 0,01 Hz (10 mHz)
- Přesnost frekvence: ±5×10⁻⁶
- Výstupní amplituda: ≥9 Vpp bez zátěže
- Výstupní impedance: 50 Ω ± 10%
- Stejnosměrné předpětí: ±3 V
- Střída obdélníkového průběhu: 1% až 99%
- Měření frekvence: 1 Hz - 60 MHz, rozsah počítání až 4294967295
- Napájení: DC 5V 1A pomocí přiloženého USB kabelu
- Provozní teplota: 0 °C až 40 °C
- Vlhkost: méně než 80%
Typické použití:
- Generování signálů pro testování a kalibraci v elektronických laboratořích.
- Vývoj a testování elektronických obvodů a digitálních systémů.
- Vzdělávací použití pro výuku elektroniky a telekomunikací.
- Integrace do výrobních linek pro kontrolu a diagnostiku zařízení.
Generátor funkcí DDS FY2112S je kompatibilní se systémy vyžadujícími přesné a stabilní signály a jeho USB připojení umožňuje použití se softwarem pro ovládání na PC, což usnadňuje automatizaci a analýzu.
- DDS generátor funkcí s frekvencí až 12 MHz a frekvenčním čítačem až 60 MHz
- Výstup sinusového, obdélníkového, trojúhelníkového a pilového signálu
- Výstupní amplituda ≥9 Vpp bez zátěže a nastavitelná střída od 1% do 99%
- LCD1602 displej v angličtině a ovládání tlačítky a otočným ovladačem
- Funkce lineárního sweepu s nastavitelnými počátečními a koncovými body
- Paměť pro uložení až 10 vlastních konfigurací
- Synchronizovaný TTL výstup s kapacitou pro více než 20 TTL zátěží
- USB připojení pro napájení a komunikaci s PC v balení
- Vysoká přesnost a stabilita frekvence s nízkým harmonickým zkreslením
- Kompaktní, přenosné provedení a vysoká spolehlivost díky technologii povrchové montáže
Otázky a odpovědi zákazníků
Jaké jsou fyzické rozměry, hmotnost a co je součástí balení při koupi tohoto generátoru funkcí?
Zařízení má přibližné rozměry 170 mm × 115 mm × 38 mm a hmotnost asi 0,55 kg. V balení je generátor FY2112S, USB kabel, 5V napájecí zdroj a uživatelská příručka.
Je kompatibilní se systémy 110 V i 220 V a jaký typ konektorů se používá na výstupech?
FY2112S používá externí 5V zdroj (typicky přiložený adaptér podporující 100–240 V AC). Jeho hlavní výstupy jsou BNC pro signály a synchronizaci a má port USB typu B pro připojení k PC.
Jaká doporučení platí, aby se předešlo poškození přetížením nebo nesprávným použitím při měření a generování vlny?
Doporučuje se nepřekračovat uvedenou zátěž (typicky minimálně 50 Ω na výstupu) ani nepřivádět externí napětí na výstupy. Provoz v uvedeném teplotním rozsahu (0–40 °C) a zajištění dostatečného větrání prodlouží životnost.
V porovnání s jinými laboratorními DDS generátory, v čem spočívá technická odlišnost FY2112S ve vztahu cena/frekvenční rozsah?
FY2112S vyniká tím, že nabízí až 12 MHz s rozlišením 10 mHz a funkci frekvenčního čítače až do 60 MHz v kompaktním a cenově dostupném zařízení, i když omezuje výstupní amplitudu na 9 Vpp a pokročilé funkce oproti vyšším modelům.
Jaký frekvenční rozsah může FY2112S generovat?
FY2112S může generovat sinusové signály od 0,01 Hz do 12 MHz a obdélníkové, trojúhelníkové a další průběhy až do 2 MHz.
Jaké typy průběhů tento generátor umí generovat?
Může generovat sinusové, obdélníkové s nastavitelnou střídou, trojúhelníkové, vzestupné a sestupné pilové průběhy.
Má generátor funkci měření frekvence?
Ano, obsahuje frekvenční čítač s rozsahem měření od 1 Hz do 60 MHz pro vnitřní i externí signály.
Jak se generátor připojuje k PC?
Připojuje se pomocí přiloženého USB kabelu, který také zajišťuje napájení DC 5V 1A.
Je možné uložit vlastní nastavení?
Ano, zařízení může uložit až 10 sad parametrů pro snadné opakované použití.
