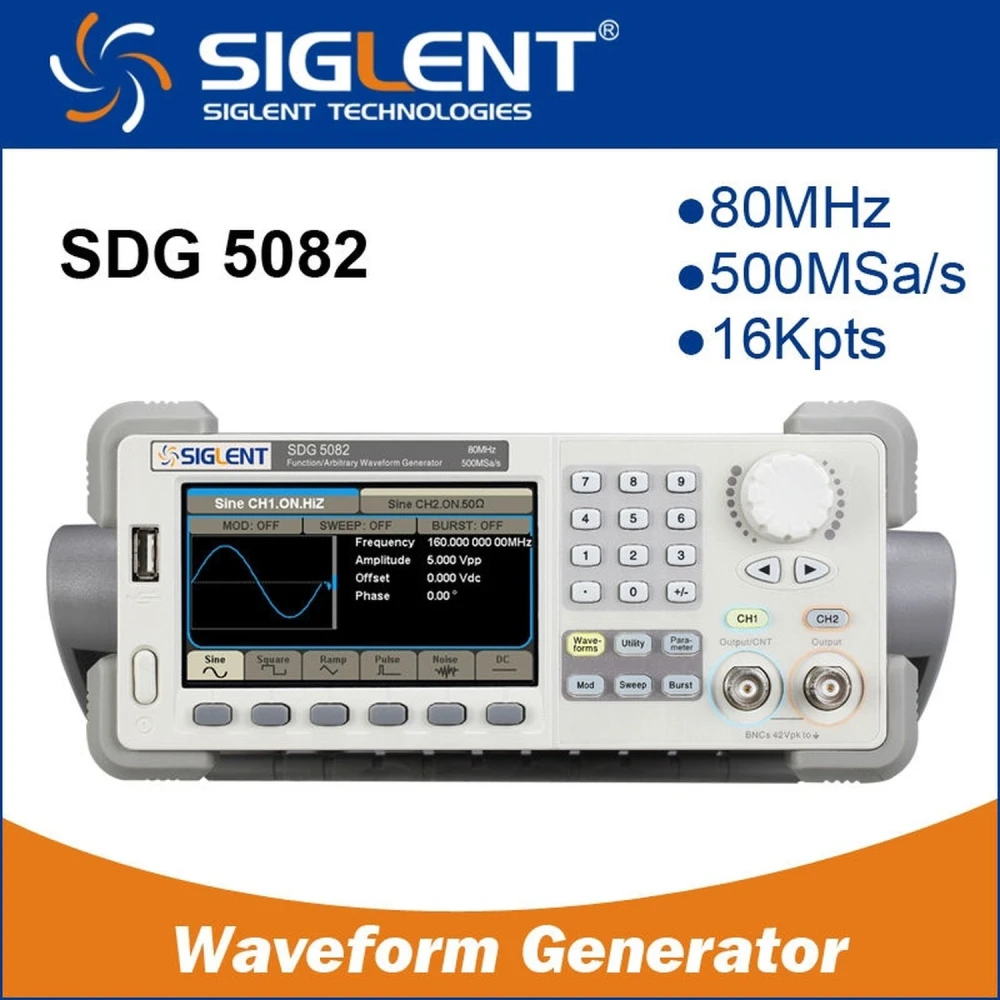

Arbitrární generátor funkcí Siglent SDG5082 80MHz s dvojitým výstupem
Značka: Siglent
Včetně DPH (Bez DPH: 10 332,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 12 001,65 Kč | -4% |
| 10+ | 11 751,62 Kč | -6% |
| 20+ | 11 251,55 Kč | -10% |
Obecný popis:
Arbitrární generátor funkcí Siglent SDG5082 80MHz je pokročilý přístroj navržený pro generování elektronických signálů s vysokou přesností a všestranností. Díky technologii DDS nabízí dvojitý výstup a nastavení fáze pro optimální řízení generovaných signálů.
Klíčové vlastnosti:
- Výstupní frekvence až 160MHz se vzorkovací frekvencí 500MSa/s.
- 14bitové vertikální rozlišení a délka vlny až 512K bodů pro arbitrární průběhy.
- Frekvenční stabilita 2ppm a nízký fázový šum (-116dBc/Hz), zajišťující čisté a přesné signály.
- Široké možnosti modulace: AM, DSB-AM, FM, PM, FSK, PWM, sweep a pulzní vlak.
- Interní vysoce přesný čítač frekvence až 200MHz.
- Rozhraní USB Device a USB Host pro snadné připojení a dálkové ovládání, kompatibilní s digitálními osciloskopy Siglent.
- 4.3palcový TFT-LCD displej pro přehledné zobrazení a snadné ovládání.
- Kompaktní rozměry (261x105x344 mm) a nízká hmotnost (2.8 kg) pro snadnou integraci do laboratoře.
Technické specifikace:
- Dostupné průběhy: sinus, obdélník, rampa, trojúhelník, puls, šum a arbitrární.
- Frekvenční rozsah pro sinus: 1µHz až 160MHz; pro obdélník: 1µHz až 30MHz; pro rampu a trojúhelník: 1µHz až 20MHz.
- Spektrální čistota s harmonickými pod -54dBc v rozsahu DC-1MHz a celkovým zkreslením menším než 0.2% v rozsahu DC-20kHz.
- Doba náběhu/sestupu u obdélníkového signálu menší než 8ns.
- Nastavitelná amplituda mezi 1mVpp a 10Vpp (v závislosti na frekvenci a zátěži).
- Ochrana proti zkratu a izolace na konektorech BNC pro bezpečnost a dlouhou životnost.
Typické použití:
Tento generátor je ideální pro elektronické laboratoře, vývoj a testování obvodů, simulaci signálů pro komunikační zařízení a pokročilé technické vzdělávání. Jeho schopnost generovat arbitrární signály a složité modulace z něj činí nepostradatelný nástroj pro inženýry a techniky.
Kompatibilita:
Kompatibilní s digitálními osciloskopy Siglent, což umožňuje integraci a dálkové ovládání pomocí příkazů a usnadňuje analýzu i nastavení v reálném čase.
- Technologie DDS s dvojitým výstupem a nastavením fáze
- Výstupní frekvence až 160MHz a vzorkování 500MSa/s
- 14bitové vertikální rozlišení a délka vlny 512K bodů
- Modulace AM, FM, PM, PWM, sweep a pulzní vlak
- Interní vysoce přesný čítač frekvence až 200MHz
- Rozhraní USB Device a USB Host pro dálkové ovládání
- 4.3palcový TFT-LCD displej pro snadné ovládání
- Ochrana proti zkratu a izolované konektory BNC
- Kompaktní rozměry a nízká hmotnost pro laboratoř
Otázky a odpovědi zákazníků
Jaké jsou hlavní funkce a přínosy generátoru Siglent SDG5082 ve srovnání s podobnými možnostmi na trhu?
SDG5082 poskytuje generování arbitrárních i standardních vlnových průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum) s frekvencemi až 160 MHz pro sinus a 80 MHz pro ostatní tvary. Používá technologii DDS, dva kanály a 14bitové vertikální rozlišení, což zlepšuje věrnost signálu. Oproti konkurenci vyniká nízkým fázovým šumem (-116 dBc/Hz) a přesným interním čítačem frekvence až do 200 MHz, což podporuje spolehlivější měření.
Jaké rozměry, hmotnost a položky jsou součástí balení tohoto generátoru funkcí?
Generátor SDG5082 má obvykle přibližné rozměry 261 mm × 112 mm × 295 mm a hmotnost kolem 3,6 kg. Typický obsah balení zahrnuje generátor, napájecí kabel, USB kabel, uživatelský manuál a ve většině regionů dva testovací kabely BNC. Pokud potřebujete další specifické příslušenství, je vhodné to ověřit u dodavatele.
Vyžaduje zařízení nějaké speciální napětí nebo typ konektoru pro správný provoz?
Pracuje s běžným síťovým napětím: 100–240 V AC, 50/60 Hz, standardní IEC vstup. Nepotřebuje speciální transformátory a je kompatibilní s většinou světových elektrických instalací. Pro bezpečnou instalaci je nutné použít certifikovaný napájecí kabel kompatibilní s daným regionem.
Jaké provozní limity a rozsah přesnosti má z hlediska generování frekvence a rozlišení?
SDG5082 umožňuje generovat sinusové signály od 1 µHz do 160 MHz, obdélníkové do 80 MHz, rampu a trojúhelník do 20 MHz. Rozlišení nastavení frekvence je 1 µHz a vertikální rozlišení je 14 bitů. Přesnost frekvence je ±2 ppm, což je dostatečné pro pokročilé laboratorní aplikace.
Existují specifická doporučení pro údržbu a jakou poprodejní podporu Siglent pro tento model nabízí?
Doporučuje se pravidelně čistit konektory BNC, udržovat zařízení v suchém prostředí (<80 % RH) a vyhýbat se dlouhodobému vystavení prachu. Siglent nabízí omezenou jednoletou záruku, vzdálenou technickou podporu a dostupnost náhradních dílů, jako jsou pojistky nebo kabely. Údržbu hardwaru by měl provádět kvalifikovaný personál, aby nebyla ovlivněna záruka.
Jaká je maximální frekvence, kterou může Siglent SDG5082 generovat?
Siglent SDG5082 může generovat signály až do 160MHz v sinusovém režimu.
Jaké typy průběhů může tento generátor generovat?
Může generovat sinusový, obdélníkový, rampový, trojúhelníkový, pulzní, šumový a arbitrární průběh.
Je možné generátor ovládat na dálku?
Ano, má rozhraní USB Device a USB Host a podporuje dálkové ovládání pomocí příkazů, zejména s digitálními osciloskopy Siglent.
Jaké modulační funkce tento generátor obsahuje?
Obsahuje modulaci AM, DSB-AM, FM, PM, FSK, PWM, sweep a pulzní vlak.
Má generátor ochranu proti poškození?
Ano, disponuje ochranou proti zkratu a izolovanými konektory BNC pro vyšší bezpečnost.
