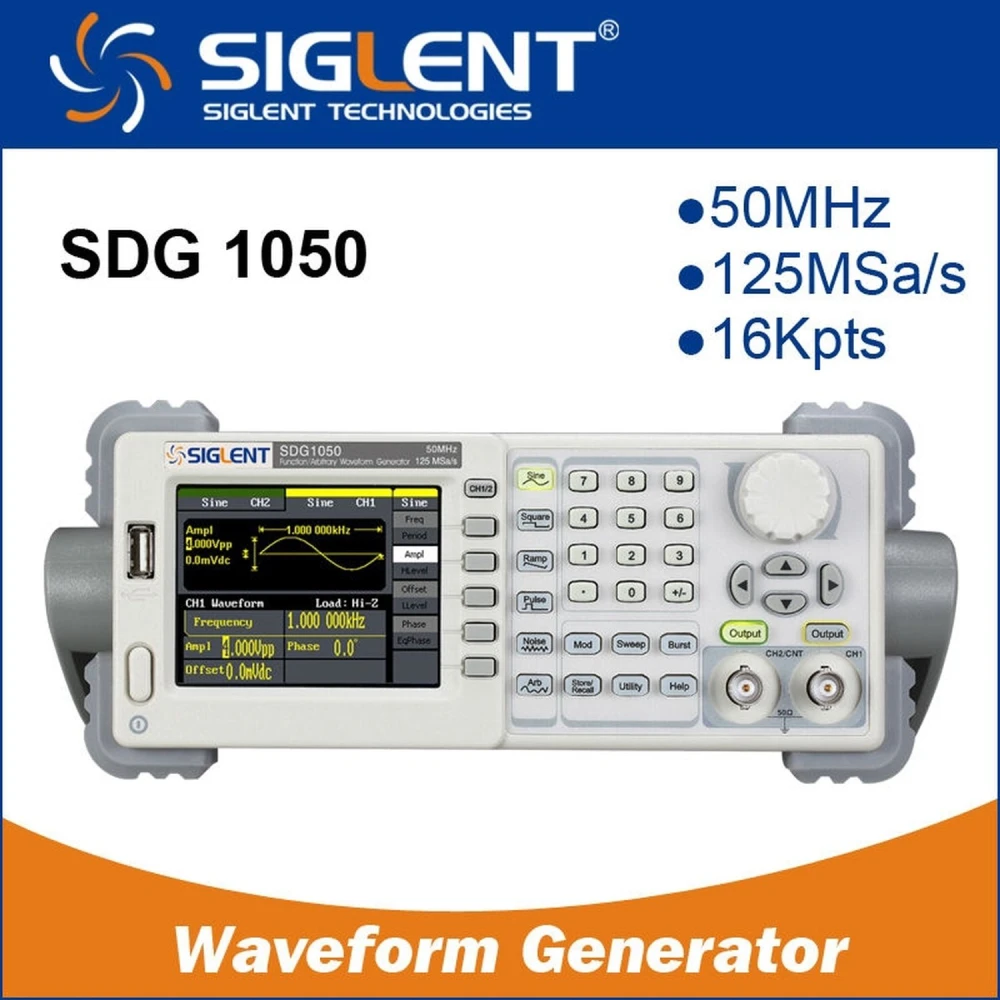

Arbitrární generátor funkcí Siglent SDG1050 50MHz
Značka: Siglent
Včetně DPH (Bez DPH: 8 820,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 10 245,31 Kč | -4% |
| 10+ | 10 031,87 Kč | -6% |
| 20+ | 9 604,98 Kč | -10% |
Arbitrární generátor funkcí Siglent SDG1050 50MHz je pokročilé zařízení navržené pro poskytování vysoce kvalitních a přesných signálů v elektronických a laboratorních aplikacích. Díky technologii DDS (Direct Digital Synthesis) a dvojitému výstupu s nastavitelnou fází umožňuje tento generátor širokou škálu průběhů a modulací pro splnění různých technických požadavků.
Hlavní vlastnosti:
- Maximální výstupní frekvence 50MHz, ideální pro testování a vývoj v elektronice.
- Vzorkovací rychlost 125 MSa/s a vertikální rozlišení 14 bits pro přesné signály.
- Délka vlny 16Kpts, která umožňuje generovat složité a detailní průběhy.
- Výstup 5 standardních typů průběhů a 48 interních arbitrárních průběhů pro maximální všestrannost.
- Široký čítač frekvence s rozsahem až 200MHz pro přesná měření.
- Různé modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pro pokročilé aplikace.
- Připojení USB Host a Device s podporou ukládání na disk U a kompatibilním softwarem.
- Kompatibilita s digitálními osciloskopy řady SDS1000 a volitelné dálkové ovládání přes port GPIB.
Technické specifikace:
- Model: SDG1050
- Výstupní kanály: 2
- Rozlišení frekvence: 1 μHz
- Průběhy: sinus, obdélník, rampa, puls, gaussovský bílý šum a 48 vestavěných arbitrárních průběhů.
- Rozsah sinusového a obdélníkového průběhu: 1 μHz až 50MHz
- Rozsah pulsu: 500 μHz až 5MHz
- Rozsah rampy: 1 μHz až 300KHz
- Gaussovský bílý šum s šířkou pásma 50MHz (-3dB)
- Další funkce: čítač frekvence od 100 mHz do 200 MHz
- Rozměry: 229 mm x 105 mm x 281 mm
Typické použití:
Tento generátor je ideální pro elektronické laboratoře, vývoj a testování obvodů, technické vzdělávání a projekty vyžadující přesné a modulované signály. Jeho schopnost generovat více průběhů a modulací jej činí vhodným pro simulaci signálů, testování odezvy zařízení a pokročilé experimenty.
Kompatibilita:
Kompatibilní s digitálními osciloskopy řady SDS1000, což usnadňuje integraci do měřicích a řídicích systémů. Kromě toho port USB a možnost adaptéru USB-GPIB umožňují snadné připojení a aktualizaci firmwaru.
- Technologie DDS se dvěma výstupy a nastavitelnou fází
- Maximální frekvence 50MHz a vzorkovací rychlost 125 MSa/s
- Vertikální rozlišení 14 bits a délka vlny 16Kpts
- 48 interních arbitrárních průběhů a 5 standardních průběhů
- Modulační funkce AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Čítač frekvence až 200MHz pro přesná měření
- Připojení USB Host a Device, podpora externího úložiště
- Kompatibilní s digitálními osciloskopy SDS1000 a volitelným dálkovým ovládáním
Otázky a odpovědi zákazníků
Jaké materiály a rozměry má tento generátor a co je součástí balení při koupi?
Generátor SDG1050 je vyroben z pouzdra z vyztuženého ABS plastu a je určen pro laboratorní použití. Jeho přibližné rozměry jsou 260 mm × 105 mm × 295 mm a hmotnost je kolem 3 kg. V balení obvykle najdete generátor, napájecí kabel, 2 kabely BNC, uživatelský manuál a CD se softwarem. Obsah se může lišit podle regionu nebo distributora.
S jakými systémy a zařízeními je kompatibilní a jaké konektory používá pro výstup signálu?
SDG1050 je kompatibilní s osciloskopy, testovacími stoly a automatizačními systémy, které přijímají standardní analogové signály přes konektory BNC. Lze jej integrovat se softwarem pro PC (přes USB) a se zařízeními podporujícími připojení GPIB (volitelně). Provozní napětí je 100–240 V AC, 50/60 Hz, takže je vhodný pro většinu laboratoří.
Na co si dát pozor při instalaci a jak se aktualizuje firmware?
Instalace vyžaduje stabilní povrch, dostatečné větrání a spolehlivé uzemnění. Je důležité používat dodané kabely nebo kabely se stejnou specifikací, aby se předešlo rušení. Aktualizace firmwaru se provádí přes USB Host podle pokynů výrobce; doporučuje se předem zálohovat data a ověřit integritu souborů, aby se minimalizovalo riziko.
Jaké jsou jeho výkonnostní limity z hlediska vlnových průběhů a jak rozlišení tyto signály ovlivňuje?
SDG1050 generuje sinusové a obdélníkové průběhy od 1 µHz do 50 MHz, pulzní průběhy do 5 MHz a arbitrární průběhy do 5 MHz. Jeho vertikální rozlišení je 14 bitů, což umožňuje definovat signál s vysokou přesností v náročných aplikacích. Nicméně každá generace arbitrárního signálu pomocí DDS má limity věrnosti nad 5 MHz a závisí také na dostupné délce paměti 16 kpts.
Jaká je maximální výstupní frekvence generátoru Siglent SDG1050?
Maximální výstupní frekvence je 50 MHz.
Kolik výstupních kanálů má tento generátor funkcí?
Má 2 nezávislé výstupní kanály.
Jaké typy průběhů může generovat?
Může generovat sinus, obdélník, rampu, puls, gaussovský bílý šum a 48 typů vestavěných arbitrárních průběhů.
Je kompatibilní s jinými měřicími přístroji?
Ano, je kompatibilní s digitálními osciloskopy řady SDS1000 a lze jej dálkově ovládat přes volitelný port GPIB.
Jaké modulační funkce tento generátor podporuje?
Podporuje modulaci AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst.
