Arbitrární generátor funkcí FY3225S 25MHz se 2 kanály a frekvenčním čítačem 100MHz
Značka: FeelTech
Včetně DPH (Bez DPH: 2 066,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 2 375,33 Kč | -5% |
Arbitrární generátor funkcí FY3225S 25MHz je pokročilý dvoukanálový přístroj pro generování signálů s vysokou přesností a stabilitou, ideální pro aplikace v elektronickém inženýrství, laboratořích, výrobních linkách, výuce i vědeckém výzkumu.
Tento generátor využívá technologii DDS s integrovaným obvodem CMOS a vysokorychlostním mikroprocesorem, přičemž používá aktivní krystalový oscilátor, který zajišťuje výjimečnou frekvenční stabilitu. Technologie povrchové montáže zlepšuje odolnost proti rušení a prodlužuje životnost zařízení.
Hlavní vlastnosti
- Dva nezávislé výstupní kanály (CH1 a CH2) s vysokou rychlostí.
- Maximální frekvence sinusového průběhu: 25 MHz.
- Maximální frekvence obdélníkového, trojúhelníkového a arbitrárního průběhu: až 6 MHz.
- Vestavěný frekvenční čítač s měřicím rozsahem až 100 MHz.
- Dostupné průběhy: sinusový, obdélníkový (nastavitelná střída 0.1% až 99.9%), trojúhelníkový, pilový, arbitrární, běžný pulz, šum, elektrokardiogram, AM, FM a další.
- Výstupní amplituda větší nebo rovna 20 Vp-p bez zátěže.
- Rozlišení frekvence 0.01 Hz (10 mHz) s přesností ±5×10⁻⁶.

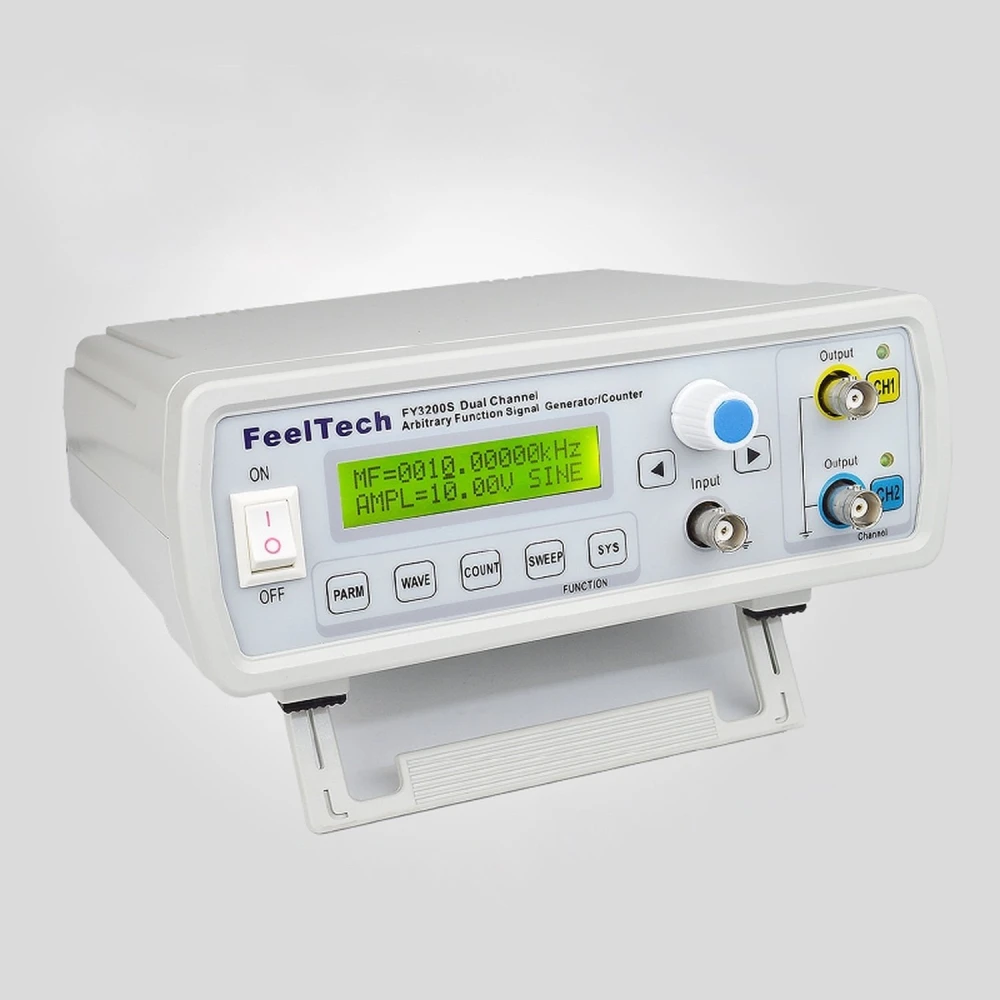

- Plně digitální ovládání s displejem LCD1602 a nastavením pomocí tlačítek a otočného ovladače.
- Funkce lineárního a logaritmického sweepu s nastavitelnou frekvencí a časem.
- Paměť pro uložení až 20 uživatelských nastavení.

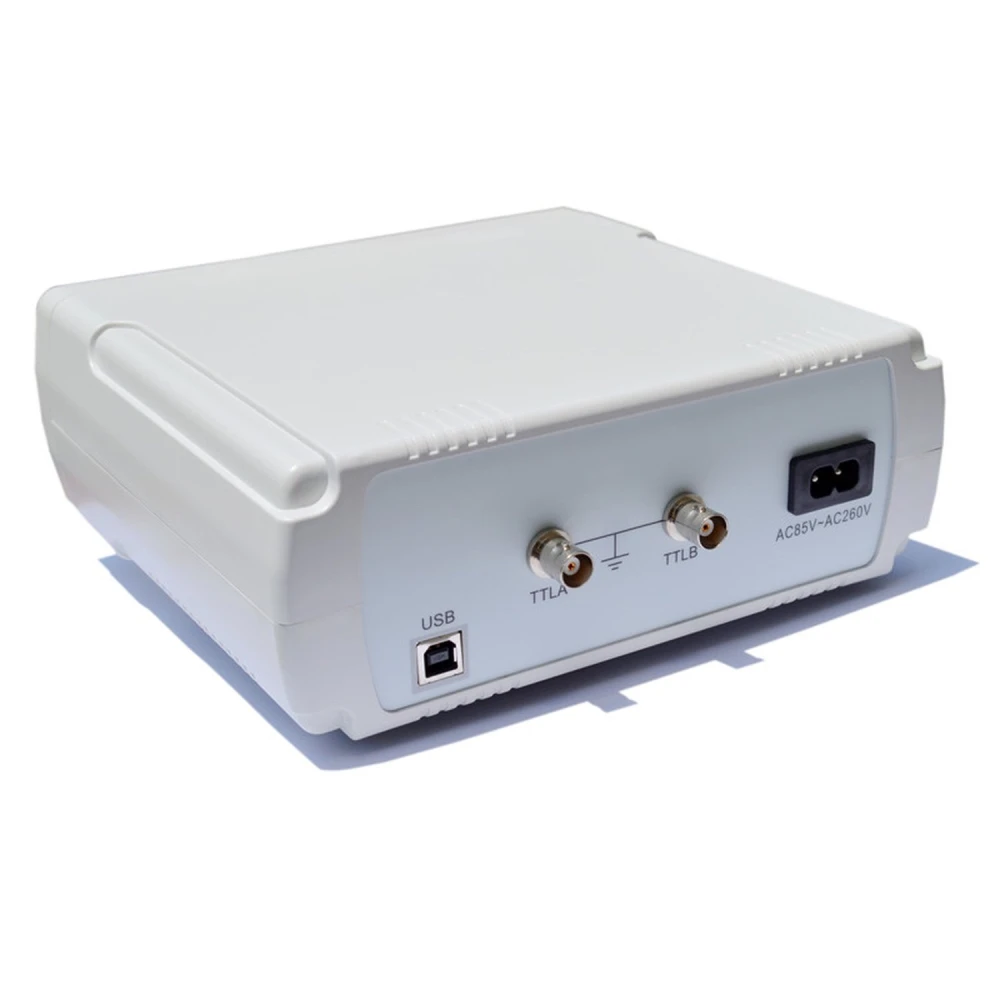

- Synchronizovaný TTL výstup na obou kanálech s nastavitelným fázovým rozdílem.
- Široký rozsah pracovního napětí: AC85V až AC260V.
Technické specifikace
- Rozměry: 200 mm (délka) × 190 mm (šířka) × 90 mm (výška).
- Hmotnost: 500 g (jednotka), příslušenství 150 g.
- Rozsah provozní teploty: 0 až 40 °C; maximální vlhkost 80%.
- Výstupní impedance: 50 ohms ±10%.
- Deformace sinusového průběhu ≤0.8% při 1 kHz.
- Doba náběhu a doběhu obdélníkového průběhu ≤100 ns.
- Rozsah čítače: 0 až 4,294,967,295.
- Vstupní napětí pro frekvenční měřič: 2 Vp-p až 20 Vp-p.
Typické použití
Tento generátor je ideální pro testování a vývoj v elektronice, simulaci signálů pro zařízení, kalibraci přístrojů, technické vzdělávání a vědecké experimenty. Díky schopnosti generovat více typů průběhů a řídit parametry jako amplituda, frekvence, fáze a střída je univerzální pro různé aplikace.
Kompatibilita
Kompatibilní se softwarem pro dálkové ovládání a nastavení funkcí přes počítač. Součástí je USB připojení pro komunikaci a aktualizace. Kompatibilní se systémy, které vyžadují přesné a stabilní testovací signály.
Součásti balení
- Generátor signálu FY3225S.
- Napájecí kabel.
- 3vodičový USB kabel se čtvercovým konektorem.
- 2 drátové klipy Q9.
- CD s manuálem a softwarem.
Poznámka: Produkt je aktuálně vyprodaný. Zkontrolujte dostupnost nebo alternativy v našem obchodě.
- Dva nezávislé kanály pro výstup signálu.
- Maximální frekvence sinusového průběhu 25 MHz.
- Vestavěný frekvenční čítač s rozsahem až 100 MHz.
- Průběhy: sinusový, obdélníkový, trojúhelníkový, pilový, arbitrární a další.
- Digitální ovládání s displejem LCD1602 a nastavením pomocí otočného ovladače.
- Paměť pro uložení až 20 vlastních nastavení.
- Nastavitelná funkce lineárního a logaritmického sweepu.
- Vysoká přesnost a nízké zkreslení výstupních signálů.
- Synchronizovaný TTL výstup s nastavením fáze.
- Široký rozsah provozního napětí AC85V až AC260V.
Otázky a odpovědi zákazníků
Jaké jsou hlavní materiály, fyzické rozměry, hmotnost a co je součástí balení FY3225S?
Skříň je vyrobena z vyztuženého plastu ABS, vhodného pro použití na stole. Přibližné rozměry jsou 235 mm × 170 mm × 85 mm a hmotnost činí kolem 1,3 kg. Balení obvykle obsahuje: 1× generátor FY3225S, 1× napájecí zdroj, 2× kabel BNC na krokosvorku, 1× USB kabel a tištěný/digitální návod. Přesný obsah podle šarže ověřte v obchodě.
Jaké jsou technické limity generování signálu z hlediska frekvence, amplitudy a rozlišení? Je FY3225S vhodný pro RF aplikace?
Maximální frekvence sinusového průběhu je 25 MHz; u jiných průběhů může být limit nižší (viz technický manuál). Maximální výstupní amplituda je typicky 20 Vpp při vysoké impedanci zátěže; při zátěži 50 Ω je to přibližně 10 Vpp. Rozlišení DAC je 12 bitů a umožňuje paměť arbitrárního průběhu až 2048 bodů. Pro profesionální RF aplikace (>30 MHz) nebo vysoké nároky na spektrální čistotu není toto zařízení optimální, protože upřednostňuje univerzálnost a cenu před specifickými RF parametry.
Je generátor kompatibilní s mezinárodními napájecími zdroji a jaké konektory používá pro výstup signálu?
Generátor vyžaduje napájení 100–240 V AC, 50/60 Hz, které je pomocí přiloženého zdroje převedeno na DC (typický vstup: 110–240 V, výstup 12 V DC, 2 A). Pro signál používá standardní konektory BNC na svých dvou hlavních kanálech, což usnadňuje připojení ke konvenčním laboratorním přístrojům, jako jsou osciloskopy, testovací moduly a akviziční systémy.
Jakou údržbu vyžaduje a je možné aktualizovat firmware nebo získat náhradní díly?
Údržba se omezuje na vnější čištění a pravidelnou kontrolu konektorů BNC. Je vhodné vyhýbat se prašnému prostředí a přetížení výstupu. Firmware jen zřídka vyžaduje aktualizaci; pokud je nová verze k dispozici, postup se obvykle provádí přes USB pod technickým dohledem. Náhradní díly, jako je napájecí zdroj a kabely, lze zakoupit u běžných distributorů nebo u výrobce, i když specifické vnitřní komponenty nemusí být snadno dostupné.
Jaká je maximální frekvence, kterou může FY3225S generovat?
Může generovat sinusové průběhy až do 25 MHz a obdélníkové, trojúhelníkové a arbitrární průběhy až do 6 MHz.
Má generátor vestavěný frekvenční čítač?
Ano, obsahuje frekvenční čítač s měřicím rozsahem až 100 MHz pro interní i externí signály.
Jaké typy průběhů může toto zařízení generovat?
Generuje sinusové, obdélníkové, trojúhelníkové, pilové, arbitrární, běžný pulz, šum, elektrokardiogram, AM, FM a další.
Je možné generátor ovládat z počítače?
Ano, FY3225S umožňuje nastavení a ovládání pomocí softwaru přes USB připojení.
Jaké příslušenství je součástí produktu?
Součástí je napájecí kabel, USB kabel, dva drátové klipy Q9 a CD s manuálem a softwarem.
