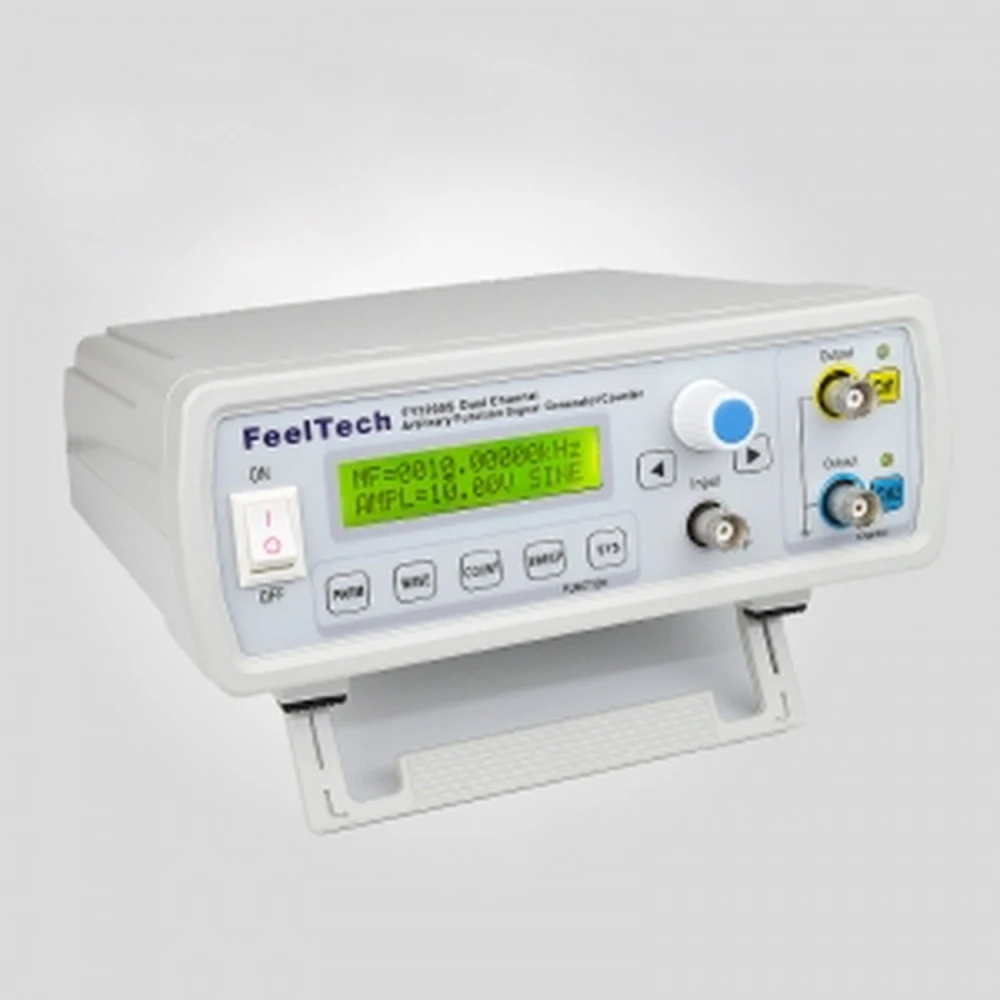

Arbitrární generátor funkcí FY3212S 12MHz FeelTech

Arbitrární generátor funkcí FY3212S 12MHz od FeelTech je pokročilý elektronický přístroj určený pro generování arbitrárních signálů s vysokou přesností a stabilitou. Toto dvoukanálové zařízení DDS (Direct Digital Synthesis) umožňuje generování více typů průběhů, včetně sinusového, obdélníkového, trojúhelníkového, pilového a uživatelem definovaných průběhů, s frekvenčním rozsahem až 12 MHz pro sinusové vlny a až 6 MHz pro ostatní tvary.

Je vybaveno integrovaným frekvenčním čítačem, který podporuje až 100 MHz, a FY3212S je ideální pro aplikace v elektronickém inženýrství, výzkumných laboratořích, výrobních linkách i ve výuce. Jeho technologie povrchové montáže a integrovaný obvod CMOS zajišťují vysokou odolnost proti rušení a dlouhou životnost.

Klíčové vlastnosti

• Dva nezávislé výstupní kanály (CH1 a CH2) s výstupní amplitudou ≥ 20Vp-p bez zátěže.
• Předinstalované a arbitrární průběhy: 14 běžných tvarů a možnost nahrání vlastních průběhů.
• Vysoké rozlišení a přesnost: Rozlišení frekvence 10 mHz a přesnost frekvence ±5×10⁻⁶.
• Nastavitelná střída: Od 0.1% do 99.9% pro obdélníkový signál.
• Funkce sweep: Konfigurovatelný lineární a logaritmický sweep pro CH1.
• Měření frekvence: Vestavěný měřič pro interní i externí signály až do 100 MHz.

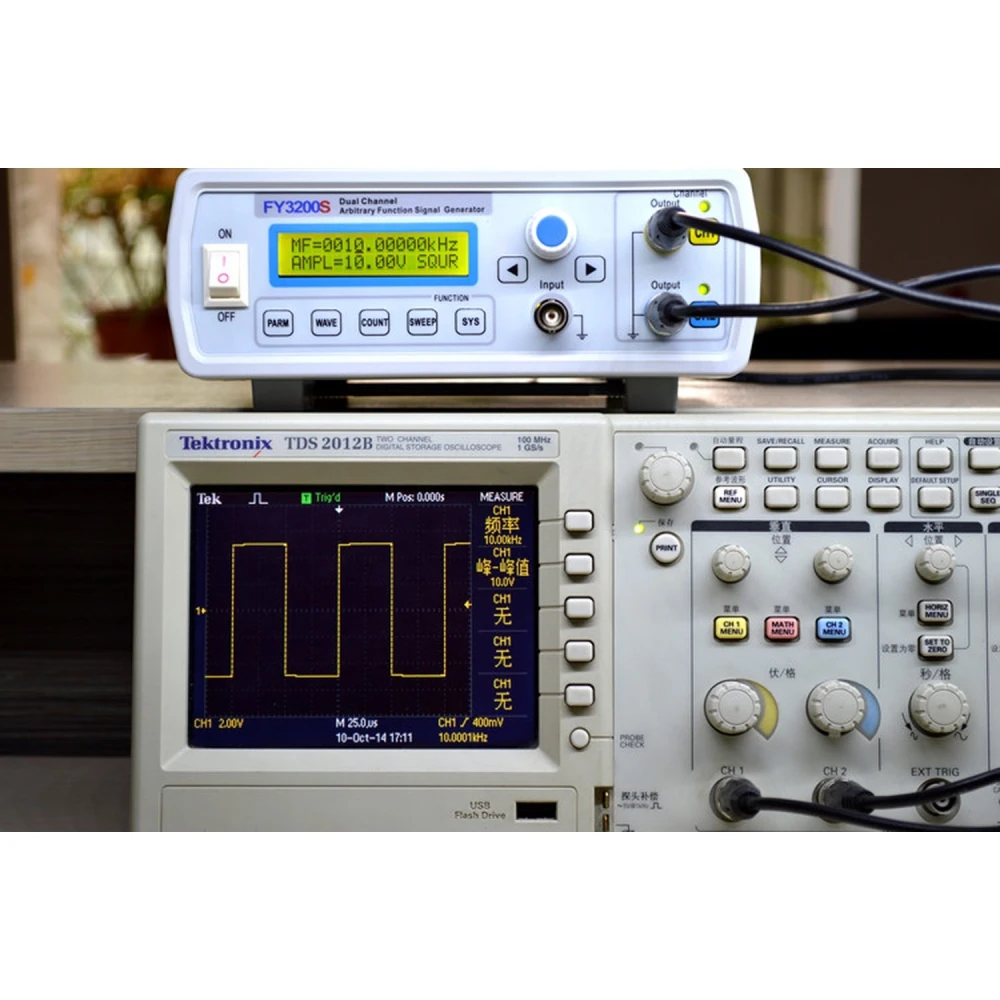

• Digitální i ruční ovládání: Tlačítka a otočný ovladač s displejem LCD1602 pro přesné nastavení.
• Paměť pro 20 sad uživatelských parametrů.

Technické specifikace

• Frekvence sinusového průběhu: 0 Hz až 12 MHz
• Frekvence obdélníkového a trojúhelníkového průběhu: 0 Hz až 6 MHz
• Frekvence arbitrárního průběhu: 0 Hz až 6 MHz
• Výstupní impedance: 50 ohms ±10%
• DC offset: ±10 V
• Deformace sinusového průběhu: ≤ 0.8% při 1 kHz
• Doba náběhu a doběhu obdélníkového průběhu: ≤ 100 ns

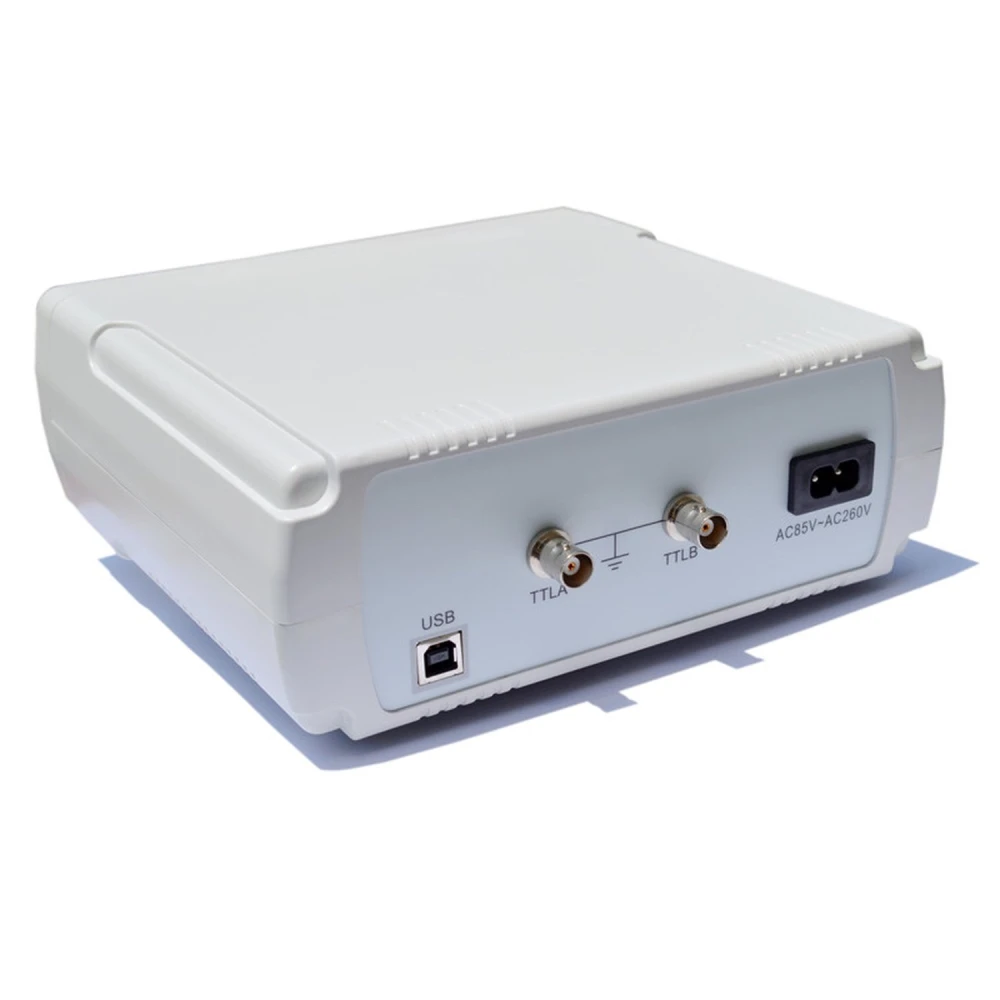

• Synchronizovaný TTL výstup na obou kanálech s nastavitelnou fází
• Rozsah vstupního napětí pro frekvenční čítač: 2 Vp-p až 20 Vp-p
• Rozměry: 200 mm x 190 mm x 90 mm
• Hmotnost: 500 g (hlavní jednotka), 150 g (příslušenství)

Typické použití

Tento generátor je ideální pro testování a vývoj v elektronice, simulaci signálů pro komunikační zařízení, kalibraci přístrojů, experimenty ve vzdělávacích laboratořích a kontrolu kvality v průmyslové výrobě.

Kompatibilita a příslušenství

Součástí balení je napájecí kabel, USB kabel se čtvercovým portem, drátové klipy Q9 a CD se softwarem. Je kompatibilní se systémy, které podporují připojení USB pro ovládání a vzdálené nastavení.

Dostupnost

Tento produkt je aktuálně vyprodán. Doporučujeme zkontrolovat alternativy nebo nás kontaktovat pro informace o naskladnění.

• Dvoukanálový DDS s nezávislými výstupy CH1 a CH2
• Maximální frekvence sinusového průběhu: 12 MHz
• Integrovaný frekvenční čítač až 100 MHz
• Průběhy: sinusový, obdélníkový, trojúhelníkový, pilový a arbitrární
• Nastavitelná střída od 0.1% do 99.9%
• Funkce lineárního a logaritmického sweepu na CH1
• Paměť pro 20 vlastních konfigurací
• Displej LCD1602 pro digitální i ruční ovládání
• Vysoká přesnost a nízké zkreslení generovaných signálů
• Technologie povrchové montáže a integrovaný obvod CMOS
