Arbitrární generátor funkcí 6MHz 2 kanály FY3206S FeelTech
Značka: FeelTech
Včetně DPH (Bez DPH: 1 436,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 1 668,52 Kč | -4% |
| 10+ | 1 633,76 Kč | -6% |
| 20+ | 1 529,48 Kč | -12% |
Arbitrární generátor funkcí 6MHz 2 kanály FY3206S od FeelTech je pokročilý přístroj navržený pro přesnou generaci elektronických signálů se dvěma nezávislými kanály. Tento DDS generátor (Direct Digital Synthesis) umožňuje vytvářet sinusové, obdélníkové, trojúhelníkové, pilové, arbitrární a modulované průběhy (AM, FM) s plnou kontrolou nad amplitudou, frekvencí, offsetem a fází.
Díky technologii integrovaného obvodu CMOS a vysokorychlostnímu mikroprocesoru spolu s aktivním krystalovým oscilátorem nabízí výjimečnou stabilitu a přesnost generování signálu, s frekvenčním rozlišením až 10 mHz a přesností ±5×10-6.
Hlavní vlastnosti
- Dva nezávislé výstupní kanály (CH1 a CH2) s vysokorychlostním výstupem.
- Maximální frekvence sinusového a obdélníkového průběhu: 6 MHz.
- Dostupné průběhy: sinusový, obdélníkový (s nastavitelnou střídou mezi 0.1% a 99.9%), trojúhelníkový, pilový, arbitrární, běžný puls, šum, elektrokardiogram, AM a FM.
- Výstupní amplituda ≥ 20 Vp-p (bez zátěže) s výstupní impedancí 50 ohmios ±10%.

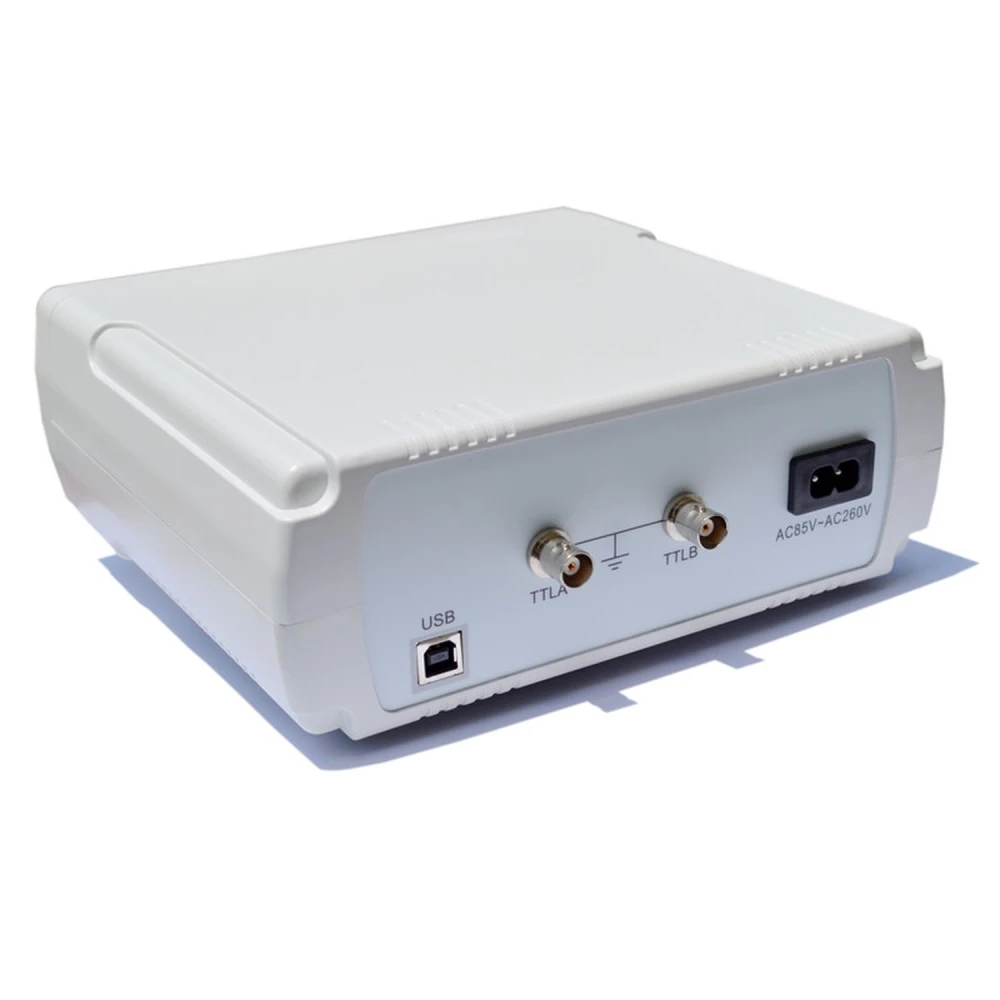

- Synchronizovaný TTL výstup pro oba kanály s nastavitelnou fází a elektrickou úrovní > 3.3 Vp-p.
- Vestavěný frekvenční čítač s měřicím rozsahem 1 Hz až 100 MHz pro interní i externí signály.
- Sweep funkce na CH1 s lineárním i logaritmickým režimem, s nastavitelným rozsahem a rychlostí.
- Paměť pro uložení až 20 vlastních nastavení.

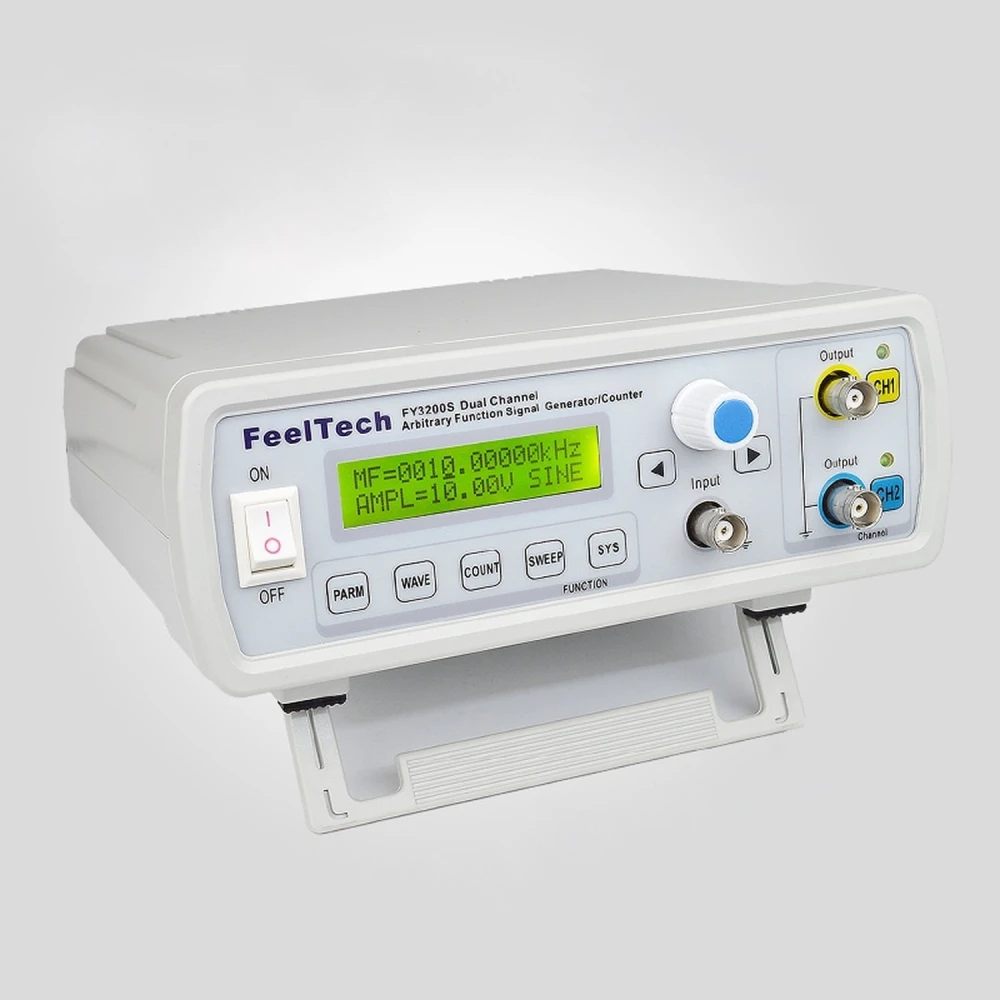

- Plné digitální ovládání pomocí tlačítek a otočného ovladače s LCD1602 displejem v angličtině.
- Vzorkovací rychlost až 250 MSa/s a 12bitový generátor průběhu pro nízké zkreslení.
- Kompaktní rozměry: 200 x 190 x 90 mm a přibližná hmotnost 500 g.
Typické použití
Tento generátor je ideální pro:
- elektronické inženýrství a vývoj obvodů.
- výzkumné laboratoře a testování elektronických zařízení.
- výrobní linky pro funkční testy a kalibraci.
- výuku a školení v oblasti elektroniky a telekomunikací.
Kompatibilita a příslušenství
Součástí balení je napájecí kabel, USB kabel pro připojení k PC, drátové klipy typu Q9 a CD se softwarem a manuálem. Kompatibilní se systémy, které vyžadují arbitrární signály a sweep funkce pro pokročilé testování.
Poznámka: Tento produkt je aktuálně nedostupný skladem. Můžete si vyžádat upozornění na naskladnění.
- Dvoukanálový DDS generátor s maximální frekvencí 6 MHz
- Průběhy: sinusový, obdélníkový, trojúhelníkový, pilový, arbitrární, AM, FM
- Vestavěný frekvenční čítač s rozsahem až 100 MHz
- Digitální ovládání s LCD1602 displejem a pamětí pro 20 nastavení
- Nastavitelná lineární a logaritmická sweep funkce na CH1
- Vysoká přesnost a stabilita díky aktivnímu krystalovému oscilátoru
- Synchronizovaný TTL výstup s nastavitelnou fází
- Vzorkovací rychlost 250 MSa/s a 12bitový generátor pro nízké zkreslení
- Kompaktní rozměry a nízká hmotnost pro snadnou manipulaci
- Včetně kabelů, klipů a softwaru pro připojení a ovládání
Otázky a odpovědi zákazníků
Jaké průběhy může FY3206S-6MHz generovat a pro jaké konkrétní aplikace jsou užitečné?
FY3206S-6MHz může generovat sinusové, obdélníkové, trojúhelníkové, pilovité a programovatelné arbitrární průběhy. Sinusové vlny jsou ideální pro testování audio zařízení a filtrů; obdélníkové se používají při digitální simulaci nebo testování logických hodin; trojúhelníkové/pilovité se využívají v modulačních a řídicích obvodech, zatímco arbitrární průběhy umožňují emulovat specifické složité signály, což je zásadní pro analogové moduly nebo zakázkové návrhy.
Jaké výstupní rozhraní a úrovně amplitudy generátor nabízí a jak se připojuje k dalším laboratorním přístrojům?

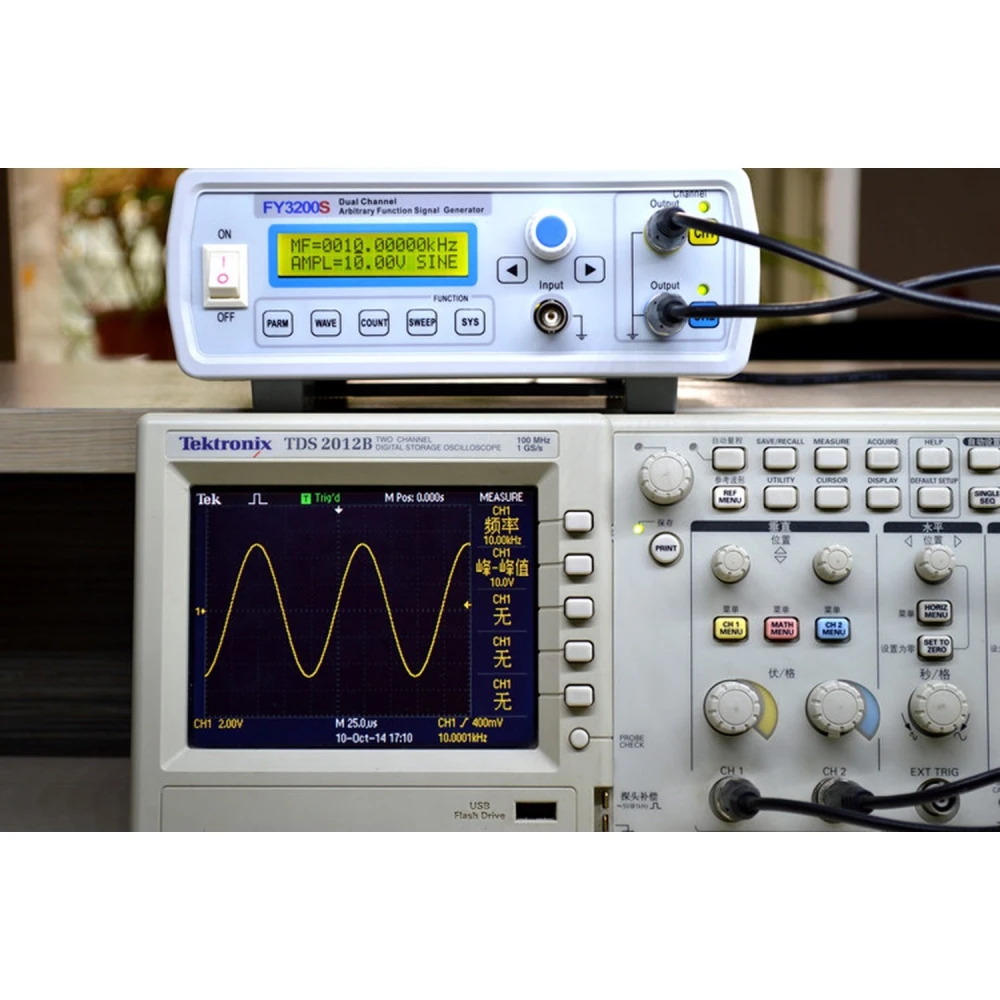

Generátor má standardní výstupy typu BNC a umožňuje nastavitelné úrovně signálu až do ±10 Vpp při vysoké impedanci zátěže (přibližně 50 Ω). Součástí je také TTL výstup pro digitální synchronizaci. To umožňuje přímé připojení k osciloskopům, analyzátorům nebo testovacím přístrojům kompatibilním se vstupy BNC a zajišťuje univerzálnost v edukativních i průmyslových laboratořích.
Vyžaduje zařízení nějaký software nebo specifický ovladač pro nahrávání arbitrárních průběhů a je kompatibilní se systémy Windows nebo Mac?
Pro nahrávání arbitrárních průběhů se používá specializovaný software dodaný výrobcem, obvykle kompatibilní se systémy Windows (typicky Windows 7/8/10). Nativní podpora macOS není zaručena, takže pro uživatele Mac by bylo potřeba virtuální prostředí nebo počítač s Windows. Ovladač bývá součástí balení nebo je dostupný online.
Jaké jsou elektrické parametry napájení a existuje tolerance vůči kolísání napětí?
FY3206S-6MHz obvykle pracuje s externím napájením 12 V DC s tolerancí ±10 %. Maximální spotřeba bývá nižší než 10 W. Je důležité nepřekračovat uvedené hodnoty, aby nedošlo k poškození nebo nestabilnímu provozu, zejména v prostředích s častými výkyvy napětí.
Jaký je hlavní technický rozdíl tohoto modelu oproti jiným DDS generátorům podobné třídy, například FY3200S-10MHz?
Klíčový rozdíl spočívá v maximální výstupní frekvenci: FY3206S-6MHz dosahuje 6 MHz v sinusovém režimu, zatímco FY3200S-10MHz až 10 MHz. Výkon v oblasti zkreslení a věrnosti průběhu je mezi oběma modely velmi podobný, ale model s vyšší frekvencí nabízí větší rezervu pro RF aplikace nebo potřeby vyšší šířky pásma. Pokud vaše potřeby pokrývá rozsah 0–6 MHz, je 3206S cenově i energeticky efektivnější.
Jakou maximální frekvenci může tento arbitrární generátor funkcí generovat?
Generátor FY3206S může generovat signály s maximální frekvencí až 6 MHz pro sinusový, obdélníkový a trojúhelníkový průběh.
Jaké typy průběhů může FY3206S generovat?
Může generovat sinusové, obdélníkové (s nastavitelnou střídou), trojúhelníkové, pilové, arbitrární, pulzní, šum, elektrokardiogram, AM a FM.
Má funkci měření frekvence?
Ano, obsahuje frekvenční čítač s měřicím rozsahem od 1 Hz do 100 MHz pro interní i externí signály.
Lze jej ovládat pomocí počítače?
Ano, každou funkci lze nastavovat z počítače pomocí přiloženého softwaru a USB připojení.
Je k dispozici k okamžitému nákupu?
Produkt je aktuálně vyprodaný a není k okamžitému nákupu, ale můžete si vyžádat upozornění na naskladnění.
