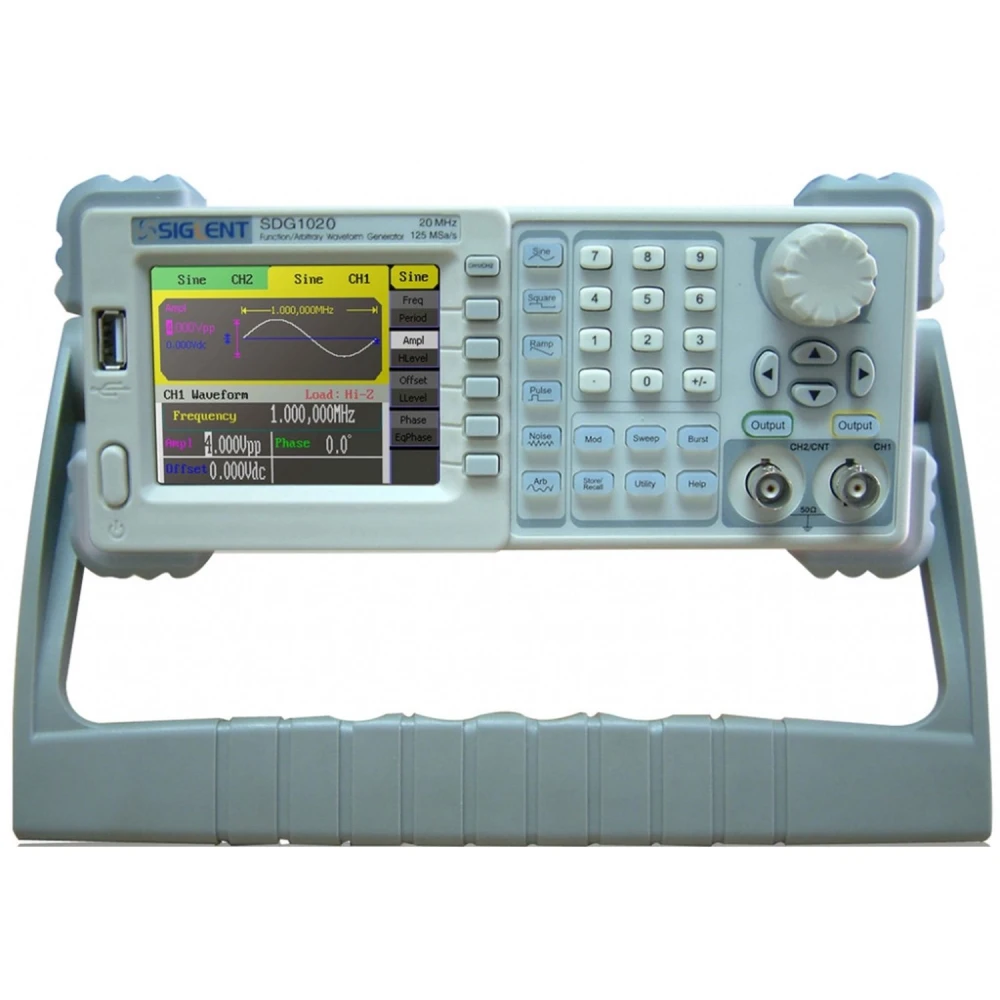

Arbitrální generátor funkcí Siglent SDG1020 20MHz pro elektroniku
Značka: Siglent
Včetně DPH (Bez DPH: 6 022,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 6 996,08 Kč | -4% |
| 10+ | 6 850,33 Kč | -6% |
| 20+ | 6 558,83 Kč | -10% |
Generátor funkcí Siglent SDG1020 20MHz je pokročilý měřicí přístroj určený pro elektronické aplikace, které vyžadují přesné a různorodé signály. Tento generátor využívá technologii DDS (Direct Digital Synthesis) a nabízí maximální výstupní frekvenci 20MHz s vysokým rozlišením a stabilitou.
Klíčové vlastnosti:
- Maximální výstupní frekvence: 20MHz, vhodná pro širokou škálu elektronických testů.
- Dva výstupní kanály: Umožňují generovat dva signály současně, což usnadňuje porovnávání a složitější testy.
- Vzorkovací rychlost: 125 MSa/s s vertikálním rozlišením 14 bitů pro přesné a detailní signály.
- Délka vlny: 16 kpts, která zajišťuje detailní a konfigurovatelné průběhy.
- Standardní a arbitrální průběhy: Obsahuje 5 standardních průběhů (sinus, obdélník, rampa, pulz, bílý Gaussův šum) a 48 vestavěných arbitrálních průběhů pro maximální flexibilitu.
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pro komplexní a různorodé simulace.
- Čítač frekvence: Rozsah 100 mHz až 200 MHz pro přesná měření.
- Konektivita: USB Host a Device pro ukládání a ovládání, s možností portu USB-GPIB pro pokročilou integraci.
- Kompatibilita: Kompatibilní s digitálními osciloskopy řady SDS1000 a dálkovým ovládáním pro integrované laboratorní prostředí.
Typické aplikace:
- Testování a vývoj elektronických obvodů.
- Simulace signálů pro analýzu a diagnostiku.
- Vzdělávání a výuka v oblasti elektroniky a telekomunikací.
- Výzkum a vývoj v technických laboratořích.
Technické specifikace:
- Model: SDG1020
- Maximální výstupní frekvence: 20MHz
- Výstupní kanály: 2
- Vzorkovací rychlost: 125 MSa/s
- Délka vlny: 16 kpts
- Rozlišení frekvence: 1 μHz
- Vertikální rozlišení: 14 bits
- Průběhy: sinus, obdélník, rampa, pulz, bílý Gaussův šum, 48 arbitrálních průběhů
- Rozsah sinusového a obdélníkového průběhu: 1 μHz až 20MHz
- Rozsah pulzu: 500 μHz až 5MHz
- Rozsah rampy: 1 μHz až 300 KHz
- Šířka pásma bílého Gaussova šumu: 20MHz (-3dB)
- Modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Čítač frekvence: 100 mHz až 200 MHz
- Standardní připojení: USB Host a Device
- Volitelný port: adaptér USB-GPIB
- Rozměry: 229mm × 105mm × 281mm
Poznámka k dostupnosti: Tento produkt je aktuálně není skladem. Doporučujeme kontaktovat náš tým pro informace o naskladnění nebo alternativách.
- Technologie DDS pro přesné a stabilní signály
- Dva výstupní kanály pro větší všestrannost
- Vzorkovací rychlost 125 MSa/s a rozlišení 14 bitů
- 48 vestavěných arbitrálních průběhů a 5 standardních
- Pokročilé modulační funkce: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrovaný čítač frekvence až do 200 MHz
- Konektivita USB Host a Device, možnost USB-GPIB
- Kompatibilní s digitálními osciloskopy SDS1000 a dálkovým ovládáním
Otázky a odpovědi zákazníků
Jaké typy konektorů a portů jsou k dispozici pro připojení a ovládání generátoru?
SDG1020 má na předním panelu výstupy typu BNC pro signály a vstupy/výstupy synchronizace. Pro komunikaci a ovládání nabízí standardně porty USB Device a USB Host, které umožňují připojení k PC a externí úložiště. Port GPIB je k dispozici jako volitelná výbava.
Jakou přesnost a rozlišení má generátor jak ve frekvenci, tak v amplitudě výstupu?
Rozlišení frekvence je 1 µHz a vertikální rozlišení amplitudy je 14 bitů, což umožňuje generovat signály s vysokou přesností v časové i amplitudové oblasti. Skutečná přesnost výstupu závisí na kalibraci a provozních podmínkách, ale tyto hodnoty odpovídají jeho hardwaru.
Jakou údržbu zařízení vyžaduje a jaká je jeho očekávaná životnost při intenzivním používání?
Základní údržba spočívá v udržování větracích otvorů bez prachu a v pravidelné kontrole konektorů a kabelů. Generátor je navržen pro nepřetržitý provoz v laboratorním prostředí; očekávaná životnost přesahuje 5 let při správném používání, bez nadměrné vlhkosti nebo nárazů, i když se může lišit podle konkrétních podmínek.
Jaká je maximální výstupní frekvence generátoru Siglent SDG1020?
Maximální výstupní frekvence je 20MHz.
Kolik výstupních kanálů má tento generátor funkcí?
Má 2 výstupní kanály pro současné generování signálů.
Jaké průběhy generátor obsahuje?
Obsahuje standardní průběhy jako sinus, obdélník, rampa, pulz a bílý Gaussův šum, navíc 48 vestavěných arbitrálních průběhů.
Je k dispozici k okamžitému nákupu?
Produkt je aktuálně není skladem, takže není k okamžitému nákupu k dispozici.
Jaké typy modulace podporuje?
Podporuje modulaci AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst.
