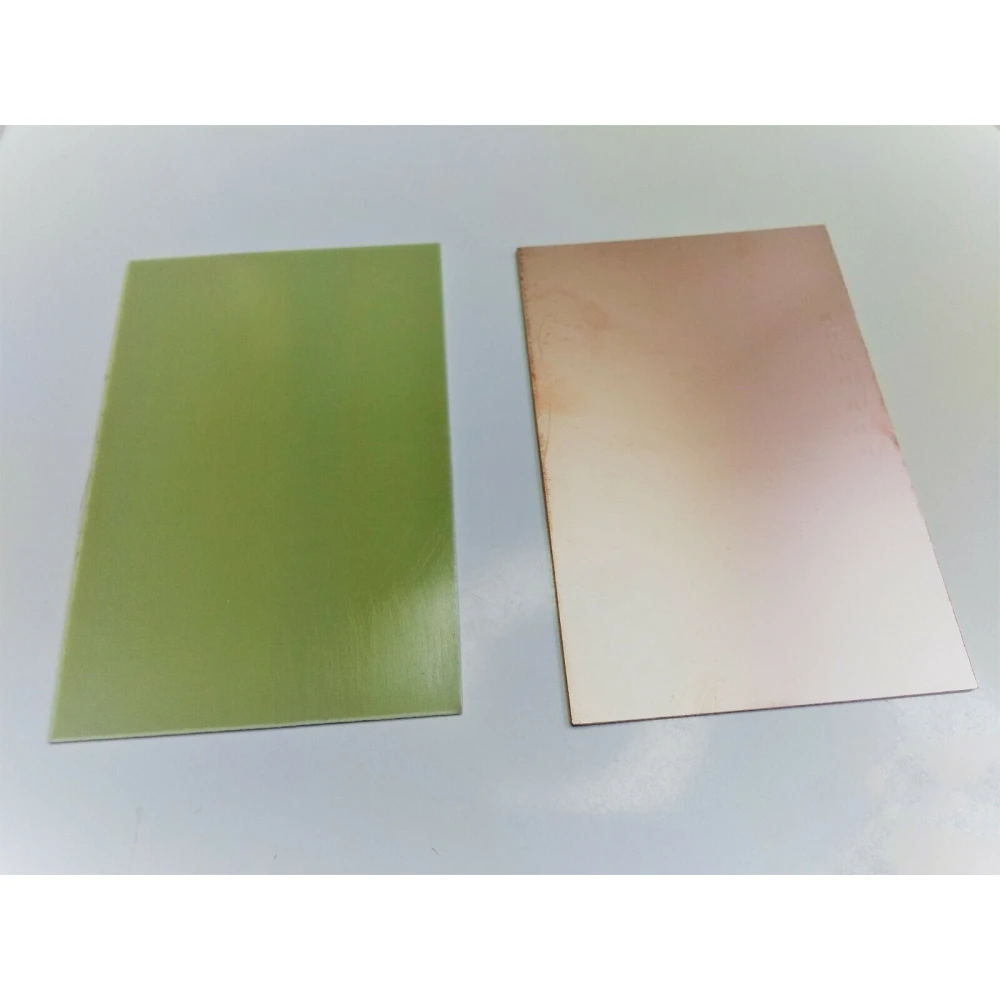

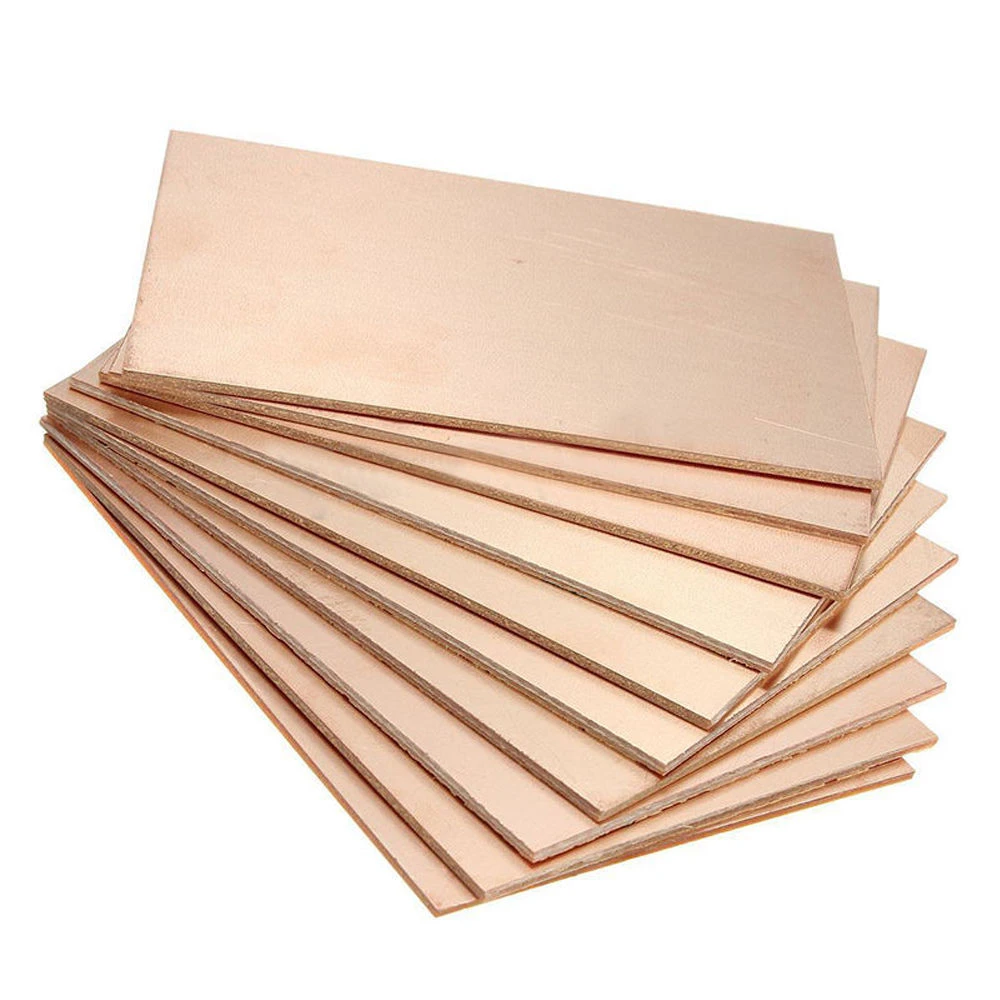

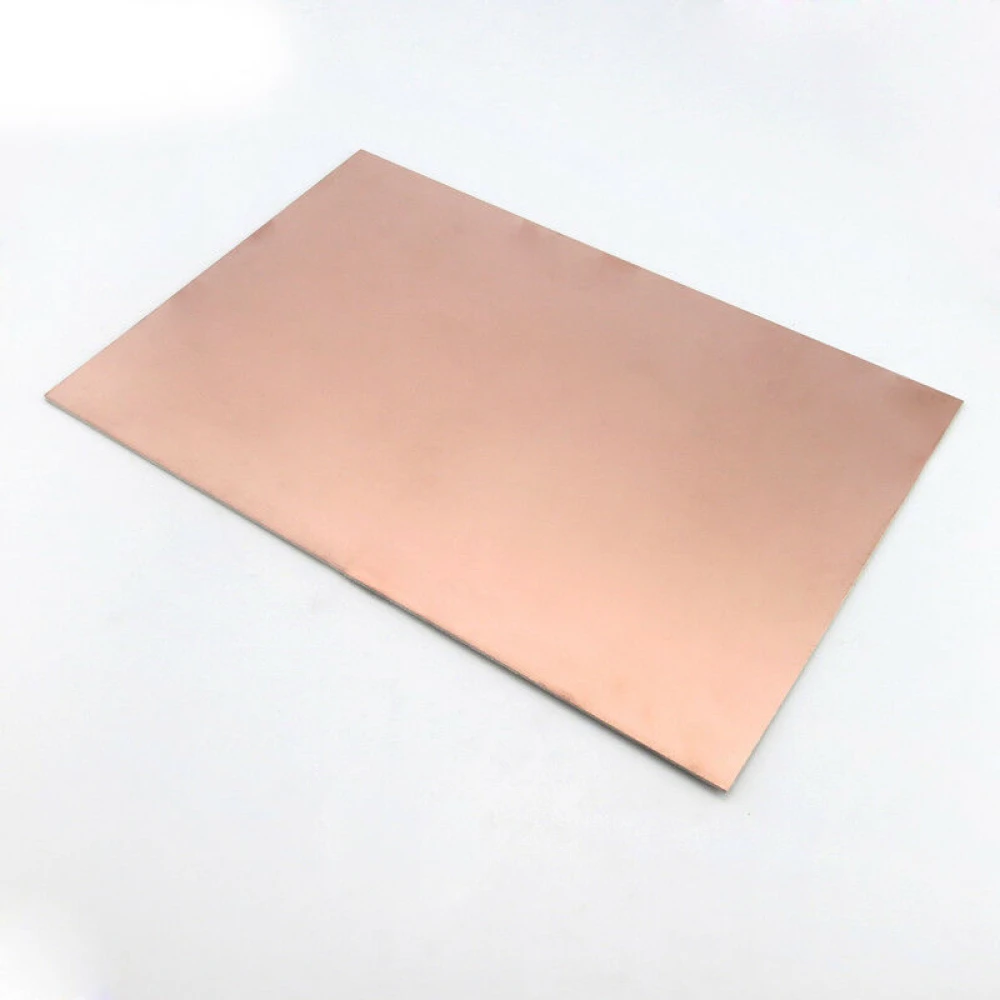

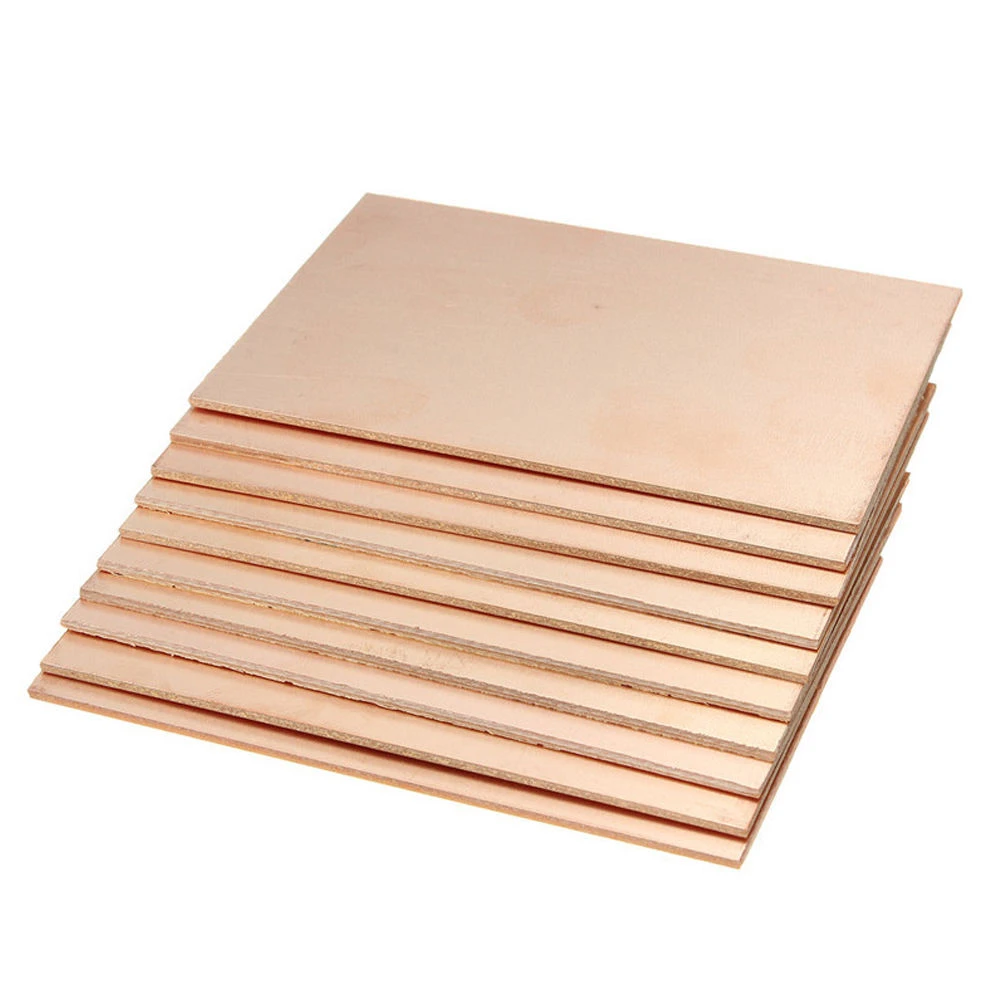

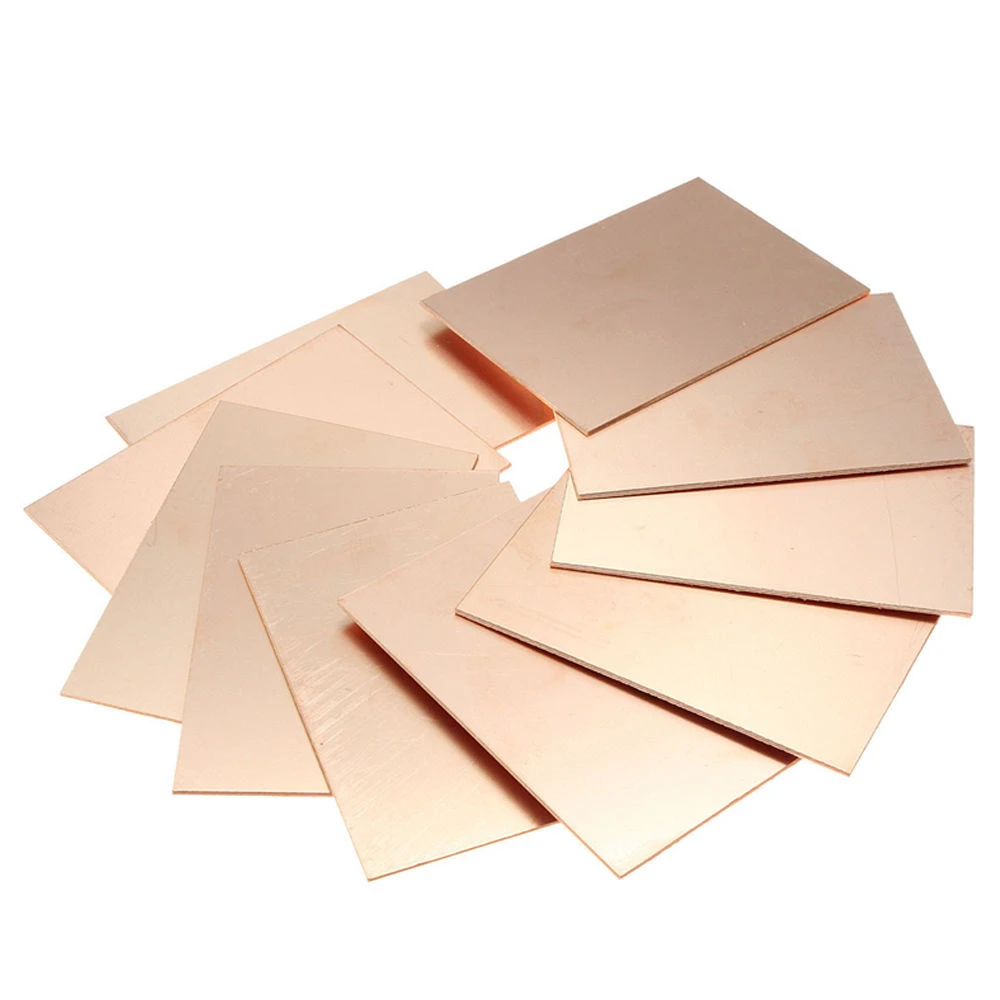

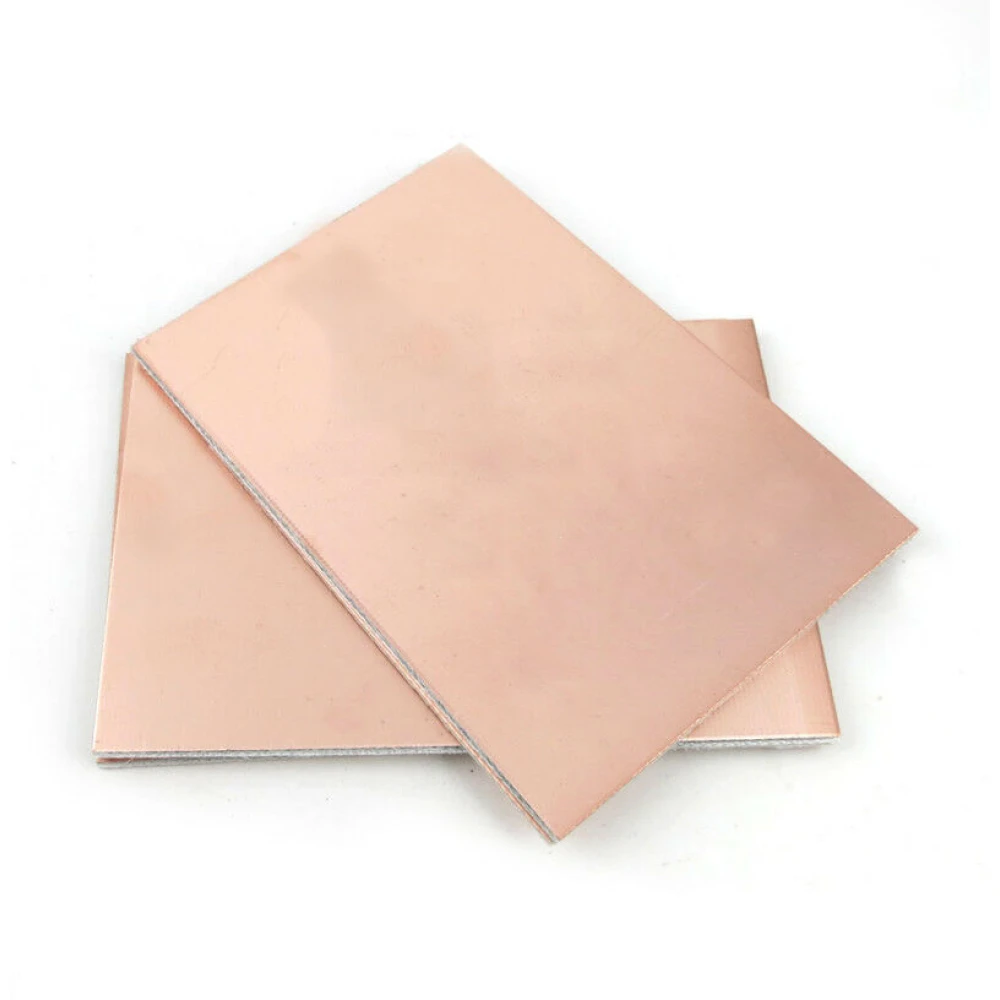

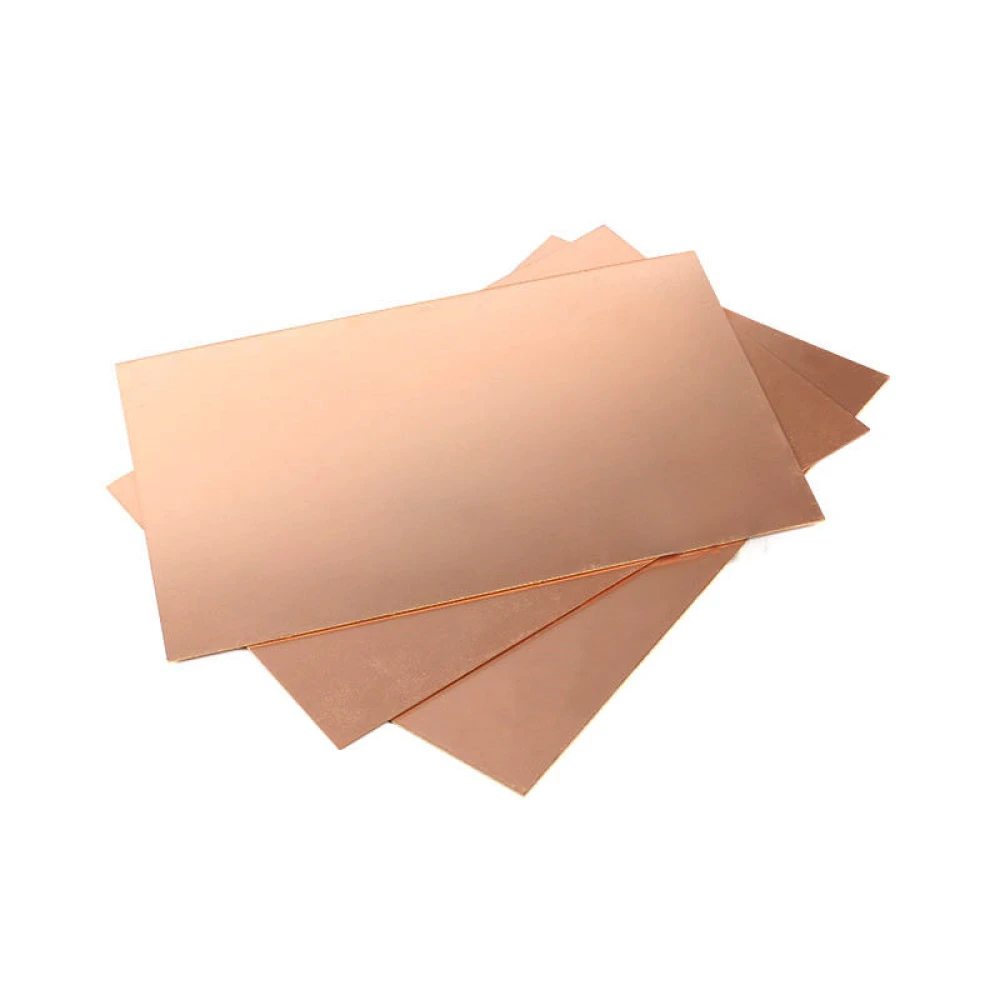

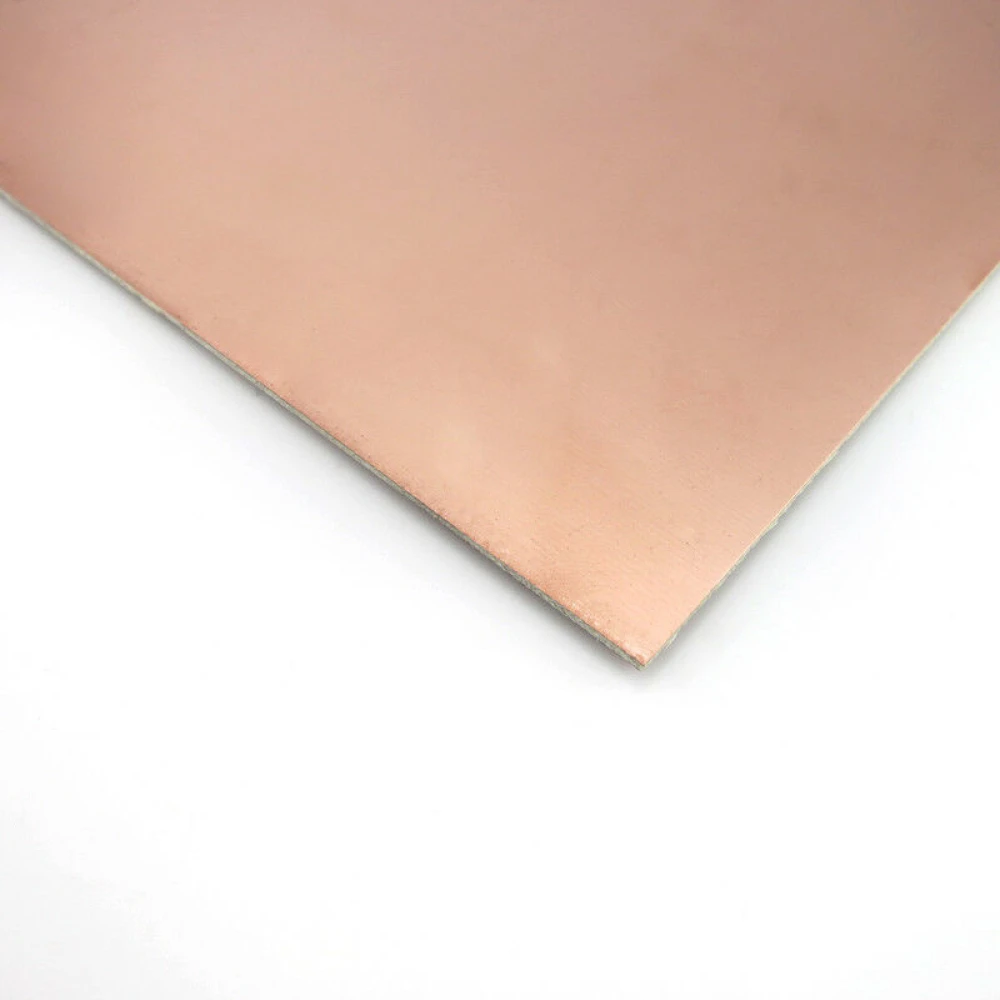

PCB deska s mědí 15x20cm jednostranná z FR4 pro DIY projekty
Značka: satkit
67,08Kč
Včetně DPH (Bez DPH: 55,44 Kč)
Skladem už jen 5 ks - objednejte brzy!
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
PCB deska s mědí 15x20cm jednostranná od satkit je laminovaná deska vyrobená z FR4 sklolaminátu, speciálně navržená pro tvorbu plošných spojů v elektronických DIY projektech. Tato jednostranná deska plošných spojů má měděný povrch, který usnadňuje vytváření bezpečných a trvanlivých elektrických spojů.
Hlavní vlastnosti:
- Materiál: FR4 sklolaminát, známý svou vysokou mechanickou a tepelnou odolností.
- Velikost: 15 x 20 cm, ideální pro projekty střední velikosti.

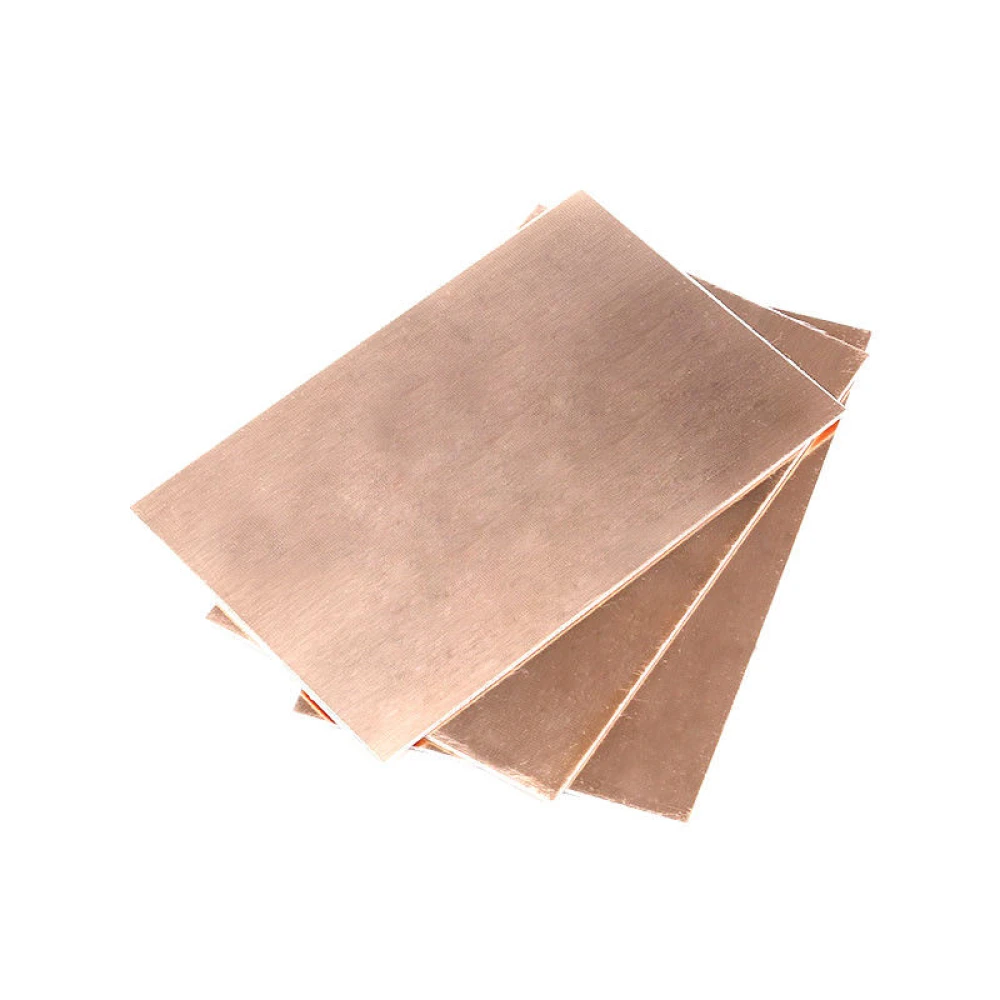

- Tloušťka: 1.5 mm, zajišťující tuhost a stabilitu desky.
- Vrstvy: Jedna měděná vrstva, ideální pro jednoduché a cenově dostupné obvody.
- Povrch: Měděný povrch pro vynikající elektrickou vodivost.
Použití a aplikace:
Tato PCB deska je ideální pro hobby kutily i profesionály, kteří chtějí vyrábět vlastní plošné spoje pro elektronické projekty, prototypy nebo opravy. Její velikost a vlastnosti ji předurčují pro elektronická zařízení, vzdělávací experimenty a DIY vývoj.
Kompatibilita:
Kompatibilní s běžnými technikami leptání a pájení pro PCB desky. Lze ji použít se standardními elektronickými součástkami pro povrchovou montáž nebo montáž do otvorů, pokud je návrh určen pro jednostranné provedení.
S satkit získáte spolehlivý produkt, který splňuje standardy kvality pro DIY elektroniku. Využijte tuto PCB desku s mědí 15x20cm jednostrannou k tvorbě vlastních obvodů snadno a přesně.
- Odolný a trvanlivý FR4 sklolaminát
- Rozměry 15 x 20 cm pro středně velké projekty
- Tloušťka 1.5 mm pro vyšší tuhost desky
- Jedna měděná vrstva pro vodivost
- Ideální pro DIY projekty a elektronické prototypy
Otázky a odpovědi zákazníků
Jaké výhody má zvolit PCB desku z FR4 sklolaminátu s jednou měděnou stranou oproti alternativám jako bakelit?
Deska z FR4 sklolaminátu nabízí lepší mechanickou odolnost, vyšší tepelnou toleranci a nižší nasákavost ve srovnání s bakelitem. To zvyšuje spolehlivost u prototypů a obvodů vystavených mírně agresivnímu prostředí. Bakelit však může být dostačující pro levné montáže s méně náročnými elektrickými požadavky.
Jaká je přesná tloušťka mědi a FR4 na této desce a jak ovlivňuje proudovou zatížitelnost?
Standardní tloušťka mědi na těchto deskách bývá 35 µm (1 oz/ft²), i když se může lišit podle šarže. FR4 má tloušťku 1,5 mm. Měď 35 µm umožňuje vést proudy až 2–3 A přes širší cestu bez přehřívání, pokud to návrh spoje umožňuje. Pro vyšší proudy nebo odvod tepla je nutná podrobnější analýza.
Lze desku snadno řezat a vrtat, aby se přizpůsobila projektům různých velikostí a tvarů?
Ano, desku lze řezat ruční pilkou nebo rotačním nástrojem a vrtat vrtáky určenými pro FR4 z karbidu. Je nutné používat ochranu dýchacích cest, protože prach ze sklolaminátu dráždí. Rozměry 15 cm x 20 cm mají toleranci přibližně ±0,5 mm.
Platí pro tento typ PCB materiálu nějaká bezpečnostní norma nebo klasifikace?
Materiál FR4 používaný v PCB obvykle splňuje normu UL94-V0 pro nehořlavost, což znamená, že po odstranění zdroje plamene sám zhasne. Přesto je nutné u výrobce ověřit, zda má tato konkrétní deska certifikaci UL. Není vhodná pro vysokonapěťové aplikace ani pro teploty nad 130 °C.
Jaké postupy se doporučují pro prodloužení životnosti desky a zabránění oxidaci odkryté mědi před pocínováním?
Doporučuje se manipulovat s deskou v rukavicích, aby se zabránilo otiskům, skladovat ji v suchu a mimo korozivní látky. Pokud se nebude používat ihned, může pomoci tenká vrstva fluxu nebo ochranného laku na měď, která omezí oxidaci. Pocínování nebo pájení krátce po leptání zajistí lepší přilnavost.
Jaký materiál je použit u této PCB desky?
Deska je vyrobena z FR4 sklolaminátu, známého svou odolností a trvanlivostí.
Jaká je velikost a tloušťka desky?
Deska měří 15 x 20 cm a má tloušťku 1.5 mm.
Je deska jednostranná nebo oboustranná?
Je to jednostranná deska plošných spojů s měděným povrchem.
Pro jaký typ projektů je tato deska vhodná?
Je ideální pro DIY projekty, prototypy a elektronické opravy, které vyžadují jednostrannou desku.
Je kompatibilní s běžnými technikami leptání a pájení?
Ano, je kompatibilní se standardními technikami leptání a pájení pro PCB desky.
