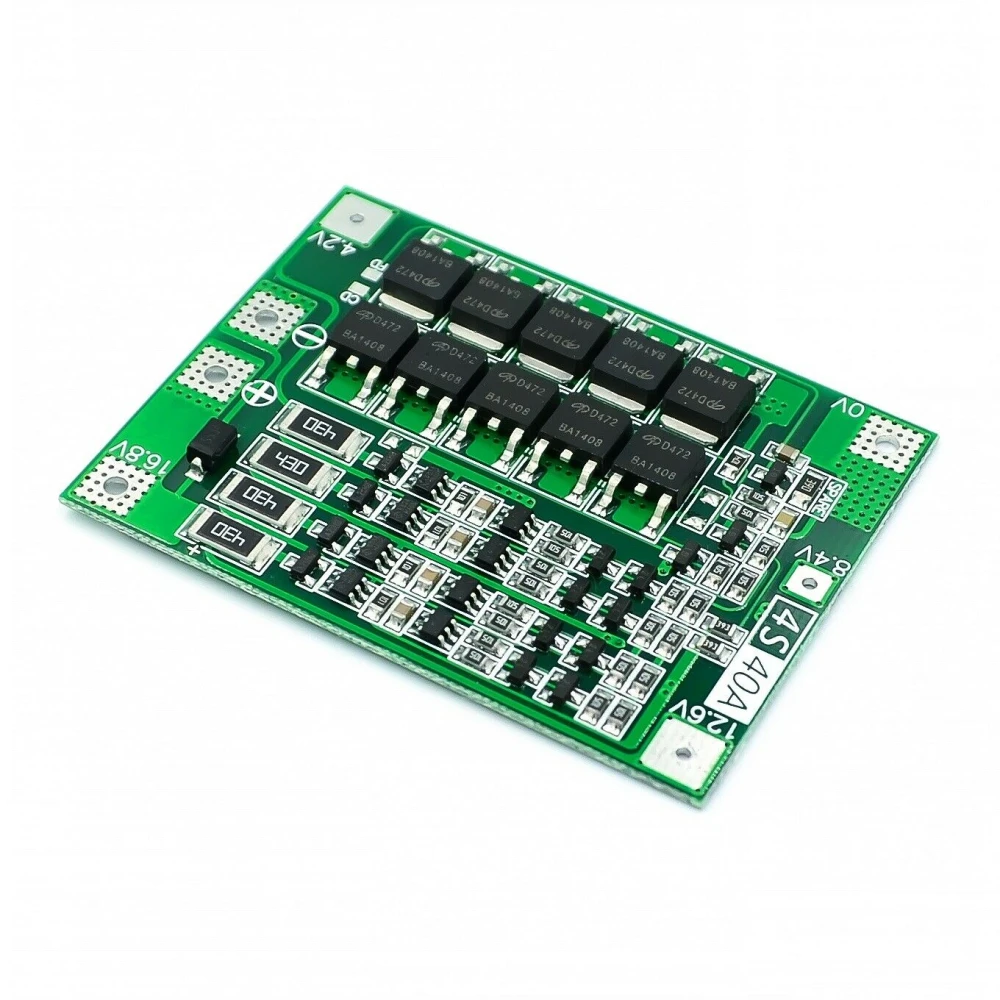

Detalle de la placa PCB de protección 4S 40A para baterías 18650 y polímero de litio

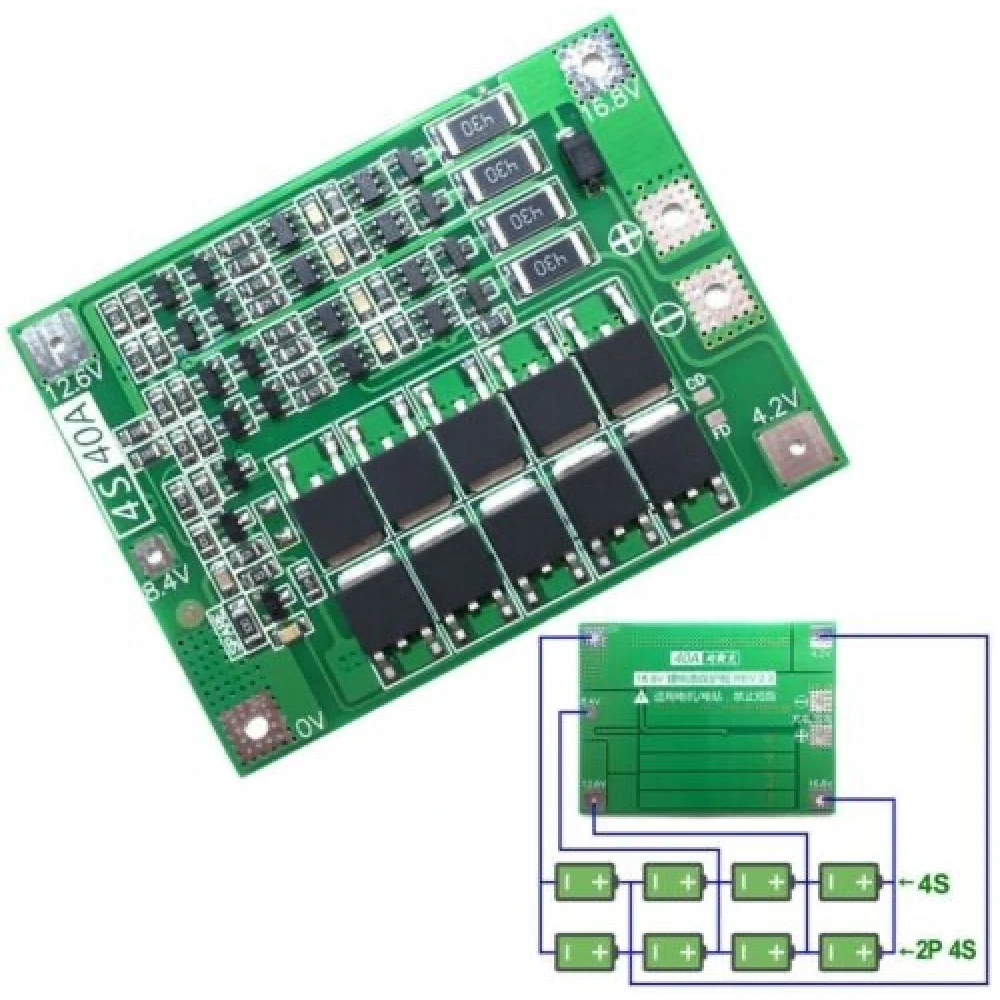

Vista lateral de la placa de protección equilibrada 4S 40A para batería de litio

Placa de protección PCB 4S 40A para batería de litio con componentes electrónicos

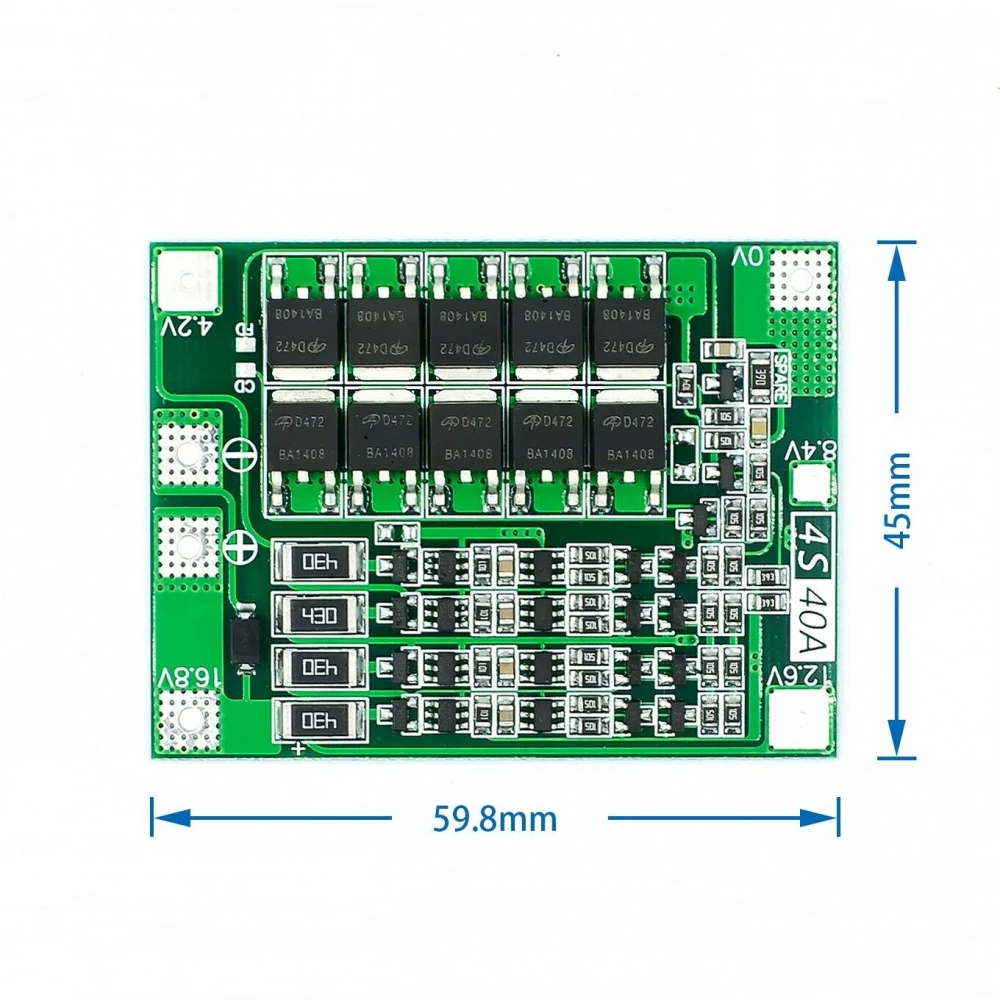

Imagen ampliada de placa de protección para batería de litio 4S 40A satkit

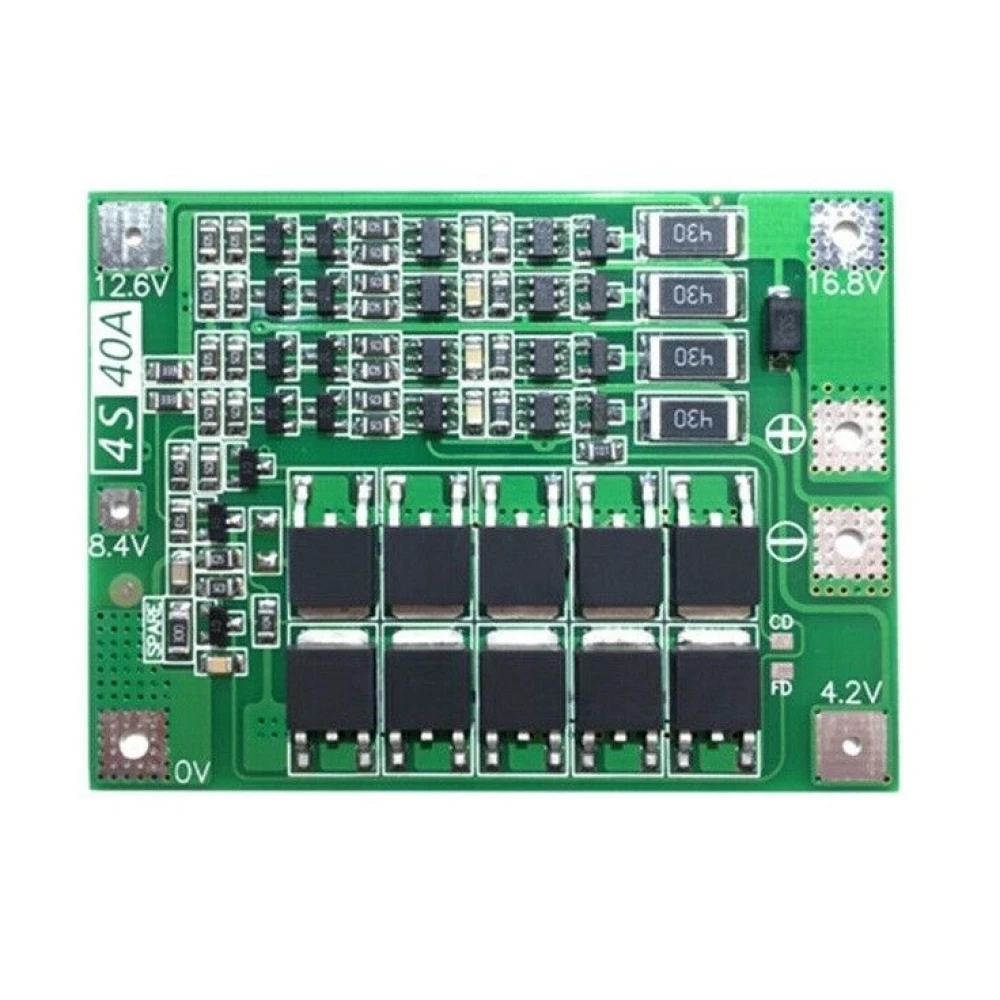

Vyrovnávací ochranná deska PCB 4S 40A pro Li-ion baterii

Name: Vyrovnávací ochranná deska PCB 4S 40A pro Li-ion baterii
Brand: satkit
SKU: 1C100803
Price: 76.23 CZK
Availability: InStock

Značka: satkit

Buďte první, kdo ohodnotí tento produkt

76,23Kč

Včetně DPH (Bez DPH: 63,00 Kč)

Omezené skladové zásoby

Standardní doručení St, Čvn 17 - Pá, Čvn 19

Expresní doručení Po, Čvn 15 - Út, Čvn 16

Vrácení do 30 dnů

Množství

Vrácení zdarma do 30 dnů

Bezpečná transakce

Doprava zdarma Doprava od 129 Kč

Snadné vrácení Možnost vrácení do 30 dnů

Bezpečná platba 100% bezpečné dokončení objednávky

Záruka kvality Pouze originální produkty

Ochranná deska PCB 4S 40A pro Li-ion baterii je klíčovou součástí pro zajištění bezpečnosti a optimálního výkonu vašich Li-ion baterií v zapojení 4 článků do série (4S). Tato vyvážená verze je navržena pro práci s vysokými proudy a účinnou ochranou, čímž zajišťuje dlouhou životnost a stabilitu vašich baterií.

Hlavní vlastnosti:

Jmenovité napětí: 3.6V - 3.7V na článek, kompatibilní s bateriemi 18650, 26650 a lithium-polymerovými bateriemi.
Celkové nabíjecí napětí: mezi 16.8V a 18.1V pro 4článkový pack.
Maximální trvalý vybíjecí proud: 40A, ideální pro aplikace vyžadující vysoký výkon.
Maximální trvalý nabíjecí proud: 20A, s doporučením snížit proud při nedostatečném chlazení.
Typ: regulátor napětí s vyváženou funkcí pro udržení stavu každého článku.
Vyvážení vhodné pro rozběhové proudy nižší než 80A a výkon menší než 220W.

Technické specifikace a doporučení:

Vyžaduje baterie s vybíjecí schopností 15C-20C (minimálně 3 baterie) nebo 10C-15C (minimálně 6 baterií) pro úspěšný rozběh.

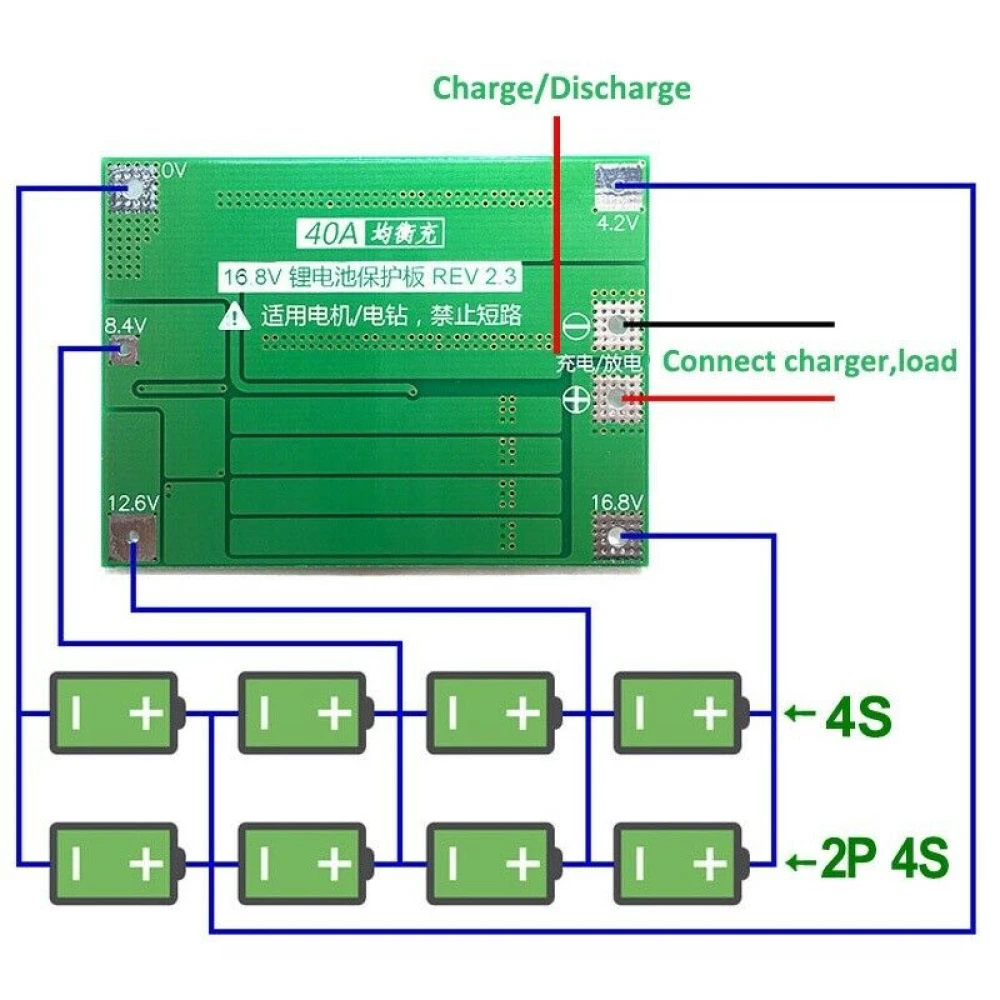

Je nutné přísně dodržet schéma zapojení s napěťovými body 0V, 4.2V, 8.4V, 12.6V a 16.8V, aby se zabránilo zkratu.
Doporučuje se připojit nepolární kondenzátor (napětí >25V, kapacita 10uF-100uF) mezi kladný a záporný terminál motoru, aby se zabránilo zpětným špičkám během nabíjení.
U baterií zapojených do série se ujistěte, že každá skupina má stejné napětí; v opačném případě nabijte každou baterii samostatně před sériovým zapojením.

Typické použití:

Tato deska je ideální pro lithium-iontové dobíjecí bateriové systémy v aplikacích, jako jsou elektrická vozidla, drony, elektrické nářadí a další elektronická zařízení, která vyžadují vysoký proud a vyváženou ochranu proti poškození přebitím, hlubokým vybitím nebo nevyvážeností mezi články.

Kompatibilita:

Kompatibilní s Li-ion bateriemi 4S (4 články v sérii), včetně formátů 18650, 26650 a lithium-polymerových baterií, pokud jsou dodrženy uvedené specifikace napětí a proudu.

Obsah balení:

1 x Ochranná deska PCB 4S 40A ve vyvážené verzi pro Li-ion baterii.

Jmenovité napětí 3.6V-3.7V na článek, kompatibilní s bateriemi 18650 a 26650.
Trvalý vybíjecí proud až 40A pro vysoký výkon.
Maximální trvalý nabíjecí proud 20A s doporučením chlazení.
Vyvážená verze pro udržení stavu každého článku a omezení nevyváženosti.
Vhodné pro rozběhový proud pod 80A a výkon nižší než 220W.
Vyžaduje baterie s vybíjecí schopností 15C-20C nebo 10C-15C podle počtu.
Dodržte schéma zapojení, aby nedošlo ke zkratu.
Doporučení použít kondenzátor pro omezení zpětných špiček.
Kompatibilní s Li-ion bateriemi 4S včetně lithium-polymerových a formátů 18650 a 26650.

Otázky a odpovědi zákazníků

Jaké jsou fyzické rozměry a přibližná hmotnost desky?

Rozměry a hmotnost desky se mohou lišit podle výrobce, ale typicky vyvážená PCB 4S 40A měří 60–70 mm na délku, 15–20 mm na šířku a 3–6 mm na tloušťku, s přibližnou hmotností 10 až 15 gramů. Pokud je mechanická integrace kritická, doporučujeme ověřit konkrétní údaje pro danou šarži.

Je během nepřetržitého provozu při vysokých proudech nutné větrání nebo existuje teplotní limit?

Ano, při trvalých proudech blízkých 40 A se doporučuje dobré větrání. Pokud okolní teplota přesáhne 40 °C nebo je omezený proud vzduchu, může být nutné snížit trvalé nabíjení/vybíjení, aby nedošlo k přehřátí PCB. Vestavěné ochrany nenahrazují odpovídající odvod tepla v náročných aplikacích.

Pro jaký typ baterií je tato ochranná deska kompatibilní?

Je kompatibilní s Li-ion bateriemi 4S, včetně formátů 18650, 26650 a lithium-polymerových baterií s jmenovitým napětím 3.6V až 3.7V na článek.

Jaký maximální vybíjecí proud tato deska zvládne?

Zvládne maximální trvalý vybíjecí proud 40A, ideální pro aplikace vyžadující vysoký výkon.

Jak se má deska zapojit, aby nedošlo k poškození?

Je nutné přísně dodržet schéma zapojení s napěťovými body 0V, 4.2V, 8.4V, 12.6V a 16.8V, zabránit zkratu a zajistit, aby každá skupina baterií měla stejné napětí.

Co mám dělat, pokud baterie nemají stejné napětí?

Doporučuje se nabít každou baterii samostatně před sériovým zapojením, aby bylo zajištěno vyvážené napětí a nedošlo k poškození.

Je potřeba nějaký další komponent pro ochranu motoru během nabíjení?

Ano, doporučuje se připojit nepolární kondenzátor s napětím vyšším než 25V a kapacitou mezi 10uF a 100uF mezi kladný a záporný terminál motoru, aby se zabránilo zpětným špičkám.
