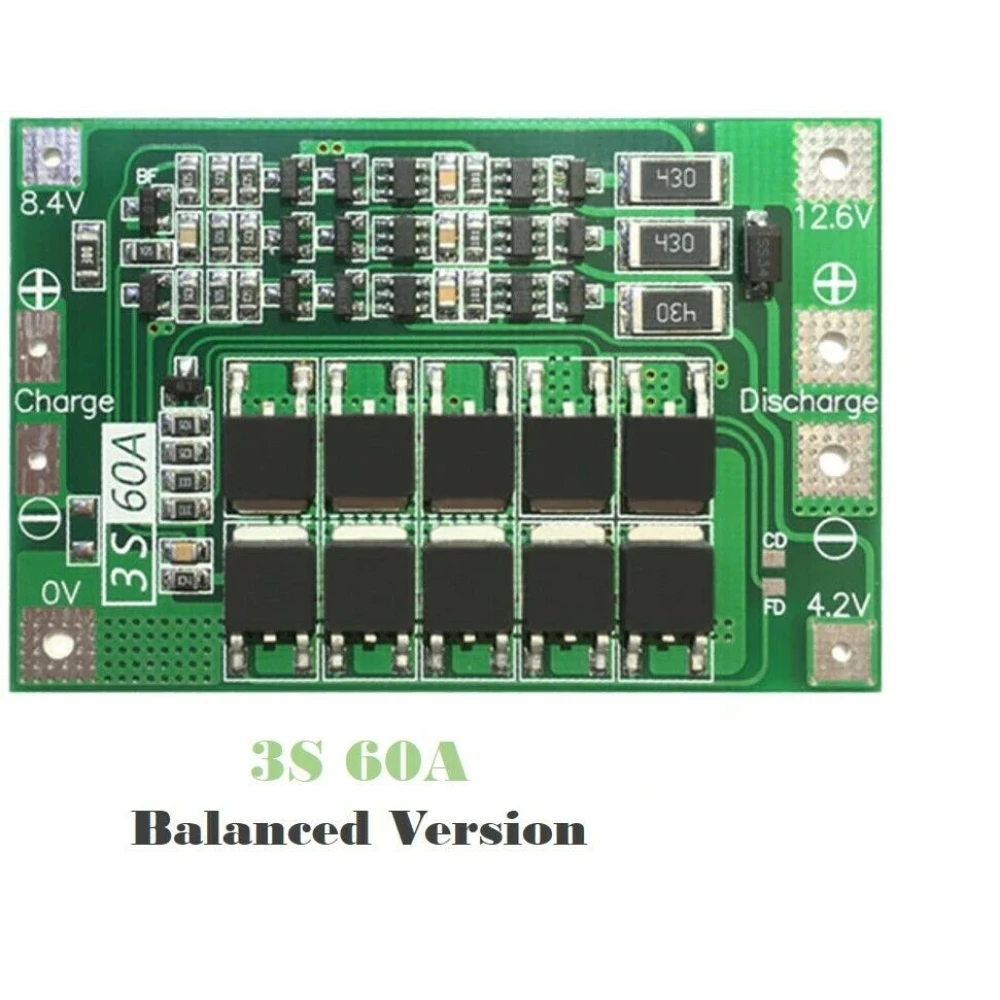

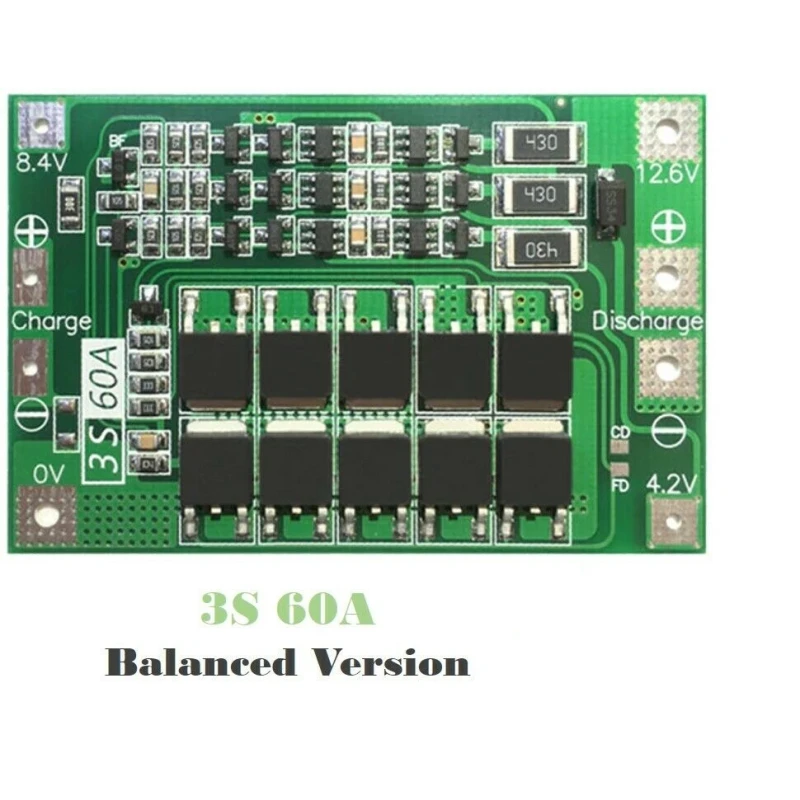

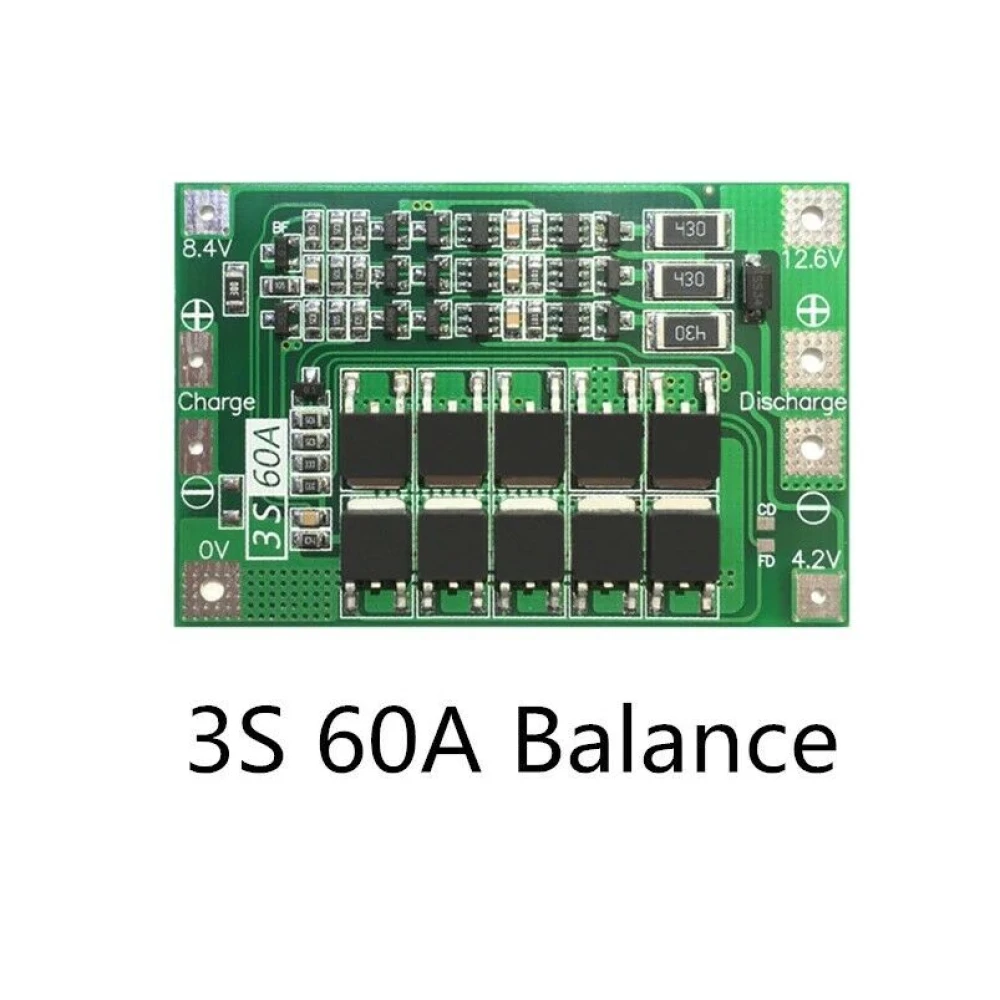

Vyvažovaná PCB ochranná deska 3S 60A pro Li-ion baterii
Značka: satkit
91,48Kč
Včetně DPH (Bez DPH: 75,60 Kč)
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Vyvažovaná PCB ochranná deska 3S 60A pro Li-ion baterii
Tato ochranná deska je určena pro lithium-iontové baterie v konfiguraci 3S (tři články v sérii), s maximálním trvalým vybíjecím proudem 60A a funkcí vyváženého nabíjení. Je ideálním řešením pro ochranu a optimalizaci výkonu baterií typu 18650, 26650 a lithium-polymerových baterií.
Hlavní vlastnosti:
- Jmenovité napětí: 3.7V na článek, s plným napětím 4.2V.
- Nabíjecí napětí: mezi 12.6V a 13.6V pro tři články v sérii.
- Maximální trvalý vybíjecí proud: 60A (doporučuje se snížit, pokud je nedostatečné chlazení).
- Maximální trvalý nabíjecí proud: 15A.
- Materiál: vysoce kvalitní PCB, zelená barva.
- Rozměry: 41 x 62 x 3.4 mm.
- Vyvažovací funkce: udržuje rovnováhu nabití mezi články pro prodloužení životnosti baterie.
Typické použití:
- Ideální pro elektrické vrtačky s rozběhovým proudem nižším než 120A a výkonem menším než 260W.
- Použití ve standardních dobíjecích bateriích typu 18650, 26650 a lithium-polymer.
- Ochrana proti přebití, podvybití a zkratu v bateriových systémech 3S.
Další technické specifikace:
- Vyžaduje baterie s vybíjecím výkonem 15C-20C (tři baterie) nebo 10C-15C (šest baterií) pro úspěšný start.

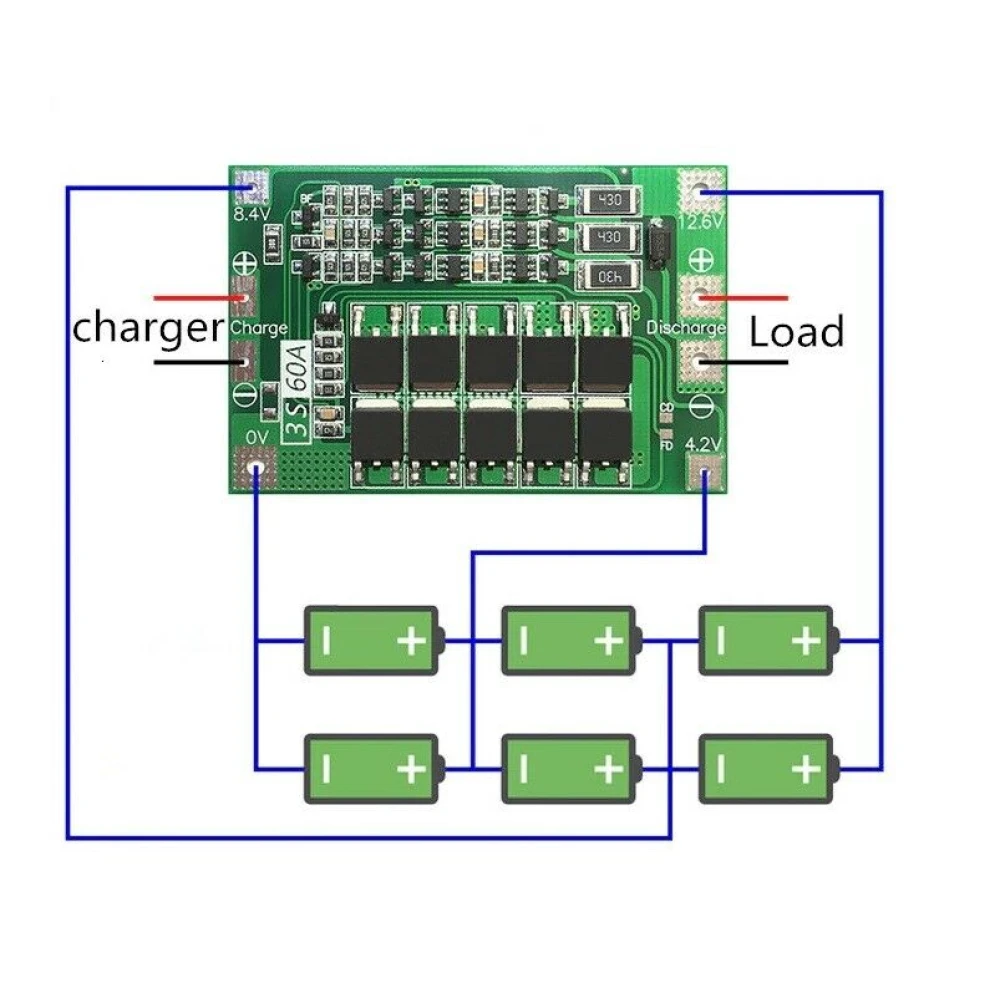

- Je nutné dodržet zapojení: 0V, 4.2V, 8.4V, 12.6V, 16.8V, aby nedošlo k poškození.
- Doporučuje se připojit nepolarizovaný kondenzátor (10uF-100uF, >25V) mezi kladný a záporný terminál motoru, aby se zabránilo zpětným špičkám.
- U baterií zapojených do série se před použitím společně ujistěte, že má každá skupina stejné napětí.
Obsah balení:
- 1 x Vyvažovaná PCB ochranná deska 3S 60A pro Li-ion baterii.
Tato deska je základní součástí pro každého, kdo chce chránit své Li-ion baterie a zlepšit jejich výkon a bezpečnost v elektronických aplikacích a elektrickém nářadí.
- Jmenovité napětí 3.7V na článek, plné napětí 4.2V
- Trvalý vybíjecí proud až 60A
- Trvalý nabíjecí proud až 15A
- Kompatibilní s bateriemi 18650, 26650 a lithium-polymer
- Kompaktní rozměry: 41x62x3.4 mm
- Funkce vyváženého nabíjení pro delší životnost
- Vhodná pro elektrické vrtačky s výkonem menším než 260W
- Vysoce kvalitní PCB materiál, zelená barva
Otázky a odpovědi zákazníků
Jaké jsou přesné rozměry, hmotnost a obsah balení tohoto produktu?
Deska měří 41 mm × 62 mm × 3,4 mm, je vyrobena z zelené PCB a v balení je jedna jednotka. Typická hmotnost PCB těchto rozměrů je menší než 25 g, i když se může mírně lišit podle výrobce.
Jaký je maximální proud a doporučený rozsah provozních teplot, aby nedošlo k poškození?
Deska umožňuje maximální trvalý vybíjecí proud 60 A a maximální trvalý nabíjecí proud 15 A. V prostředí s nedostatečným chlazením se doporučuje tyto hodnoty nepřekračovat. Typický provozní rozsah PCB je 0 °C až 60 °C; provoz mimo tento rozsah může zhoršit ochranné vlastnosti.
Jaká opatření nebo časté problémy je třeba zvážit pro bezpečnou instalaci a jakým normám tento produkt vyhovuje?
Je zásadní dodržet schéma zapojení a vyhnout se úmyslným zkratům. Při připojení motoru se doporučuje přidat nepolarizovaný kondenzátor (≥25 V, 10–100 μF) mezi svorky pro filtrování zpětných špiček. Ačkoli plní typické ochranné funkce pro lithium packy, není uvedeno konkrétní splnění mezinárodních norem (například IEC 62133), takže pro kritické průmyslové aplikace je vhodné ověřit další požadavky.
Pro jaký typ baterií je tato ochranná deska kompatibilní?
Je kompatibilní s 3S Li-ion bateriemi, včetně modelů 18650, 26650 a lithium-polymerových baterií.
Jaký maximální vybíjecí proud tato deska zvládne?
Deska zvládne maximální trvalý vybíjecí proud 60A, doporučuje se jej snížit, pokud je nedostatečné chlazení.
K čemu slouží vyvažovaná verze této desky?
Vyvažovací funkce udržuje rovnováhu nabití mezi články, aby se zabránilo přebití a prodloužila se životnost baterie.
Mohu tuto desku použít pro elektrické vrtačky?
Ano, je vhodná pro elektrické vrtačky s rozběhovým proudem nižším než 120A a výkonem menším než 260W.
Na co si mám dát pozor při zapojení baterií do série s touto deskou?
Je nutné zajistit, aby napětí každé skupiny baterií bylo stejné, a vyhnout se zkratům podle uvedeného zapojení.
