Ochranná deska PCB 4S 40A pro Li-ion baterii, vylepšená
Značka: satkit
100,62Kč
Včetně DPH (Bez DPH: 83,16 Kč)
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty

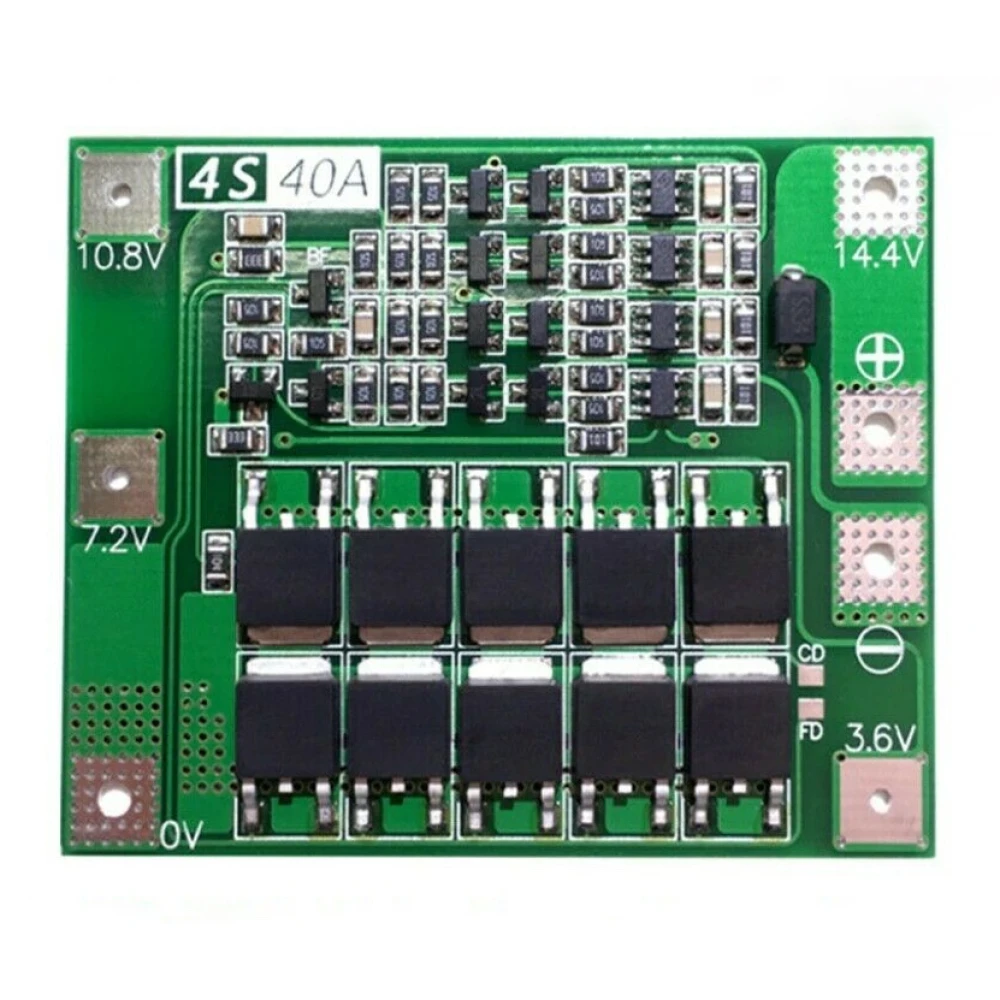

Ochranná deska PCB 4S 40A pro Li-ion baterii, vylepšená
Tato ochranná deska je navržena pro Li-ion baterie v konfiguraci 4S, s jmenovitým napětím 16.8V a maximálním trvalým vybíjecím proudem 40A, ideální pro aplikace vyžadující vysoký výkon a bezpečnost.
Hlavní vlastnosti
- Kompatibilní jmenovité napětí: 3.6V nebo 3.7V na článek, včetně baterií 18650, 26650 a lithium-polymerových baterií.
- Nabíjecí napětí: 16.8V až 18.1V.
- Trvalý vybíjecí proud: až 40A (doporučuje se snížit, pokud je chlazení nedostatečné).
- Trvalý nabíjecí proud: až 20A.
- Typ zařízení: regulátor napětí pro ochranu a správu baterií.
- Vyrovnávací proud: 100mA pro udržení stavu článků.
- Dostupné verze: standardní (bez vyvažovací funkce, výkon až 135W) a vyvážená (s vyvažovací funkcí, výkon až 220W).
Technické specifikace
- Vyžaduje baterie s minimálním výkonem: tři baterie 15C-20C nebo šest baterií 10C-15C pro úspěšné spuštění.

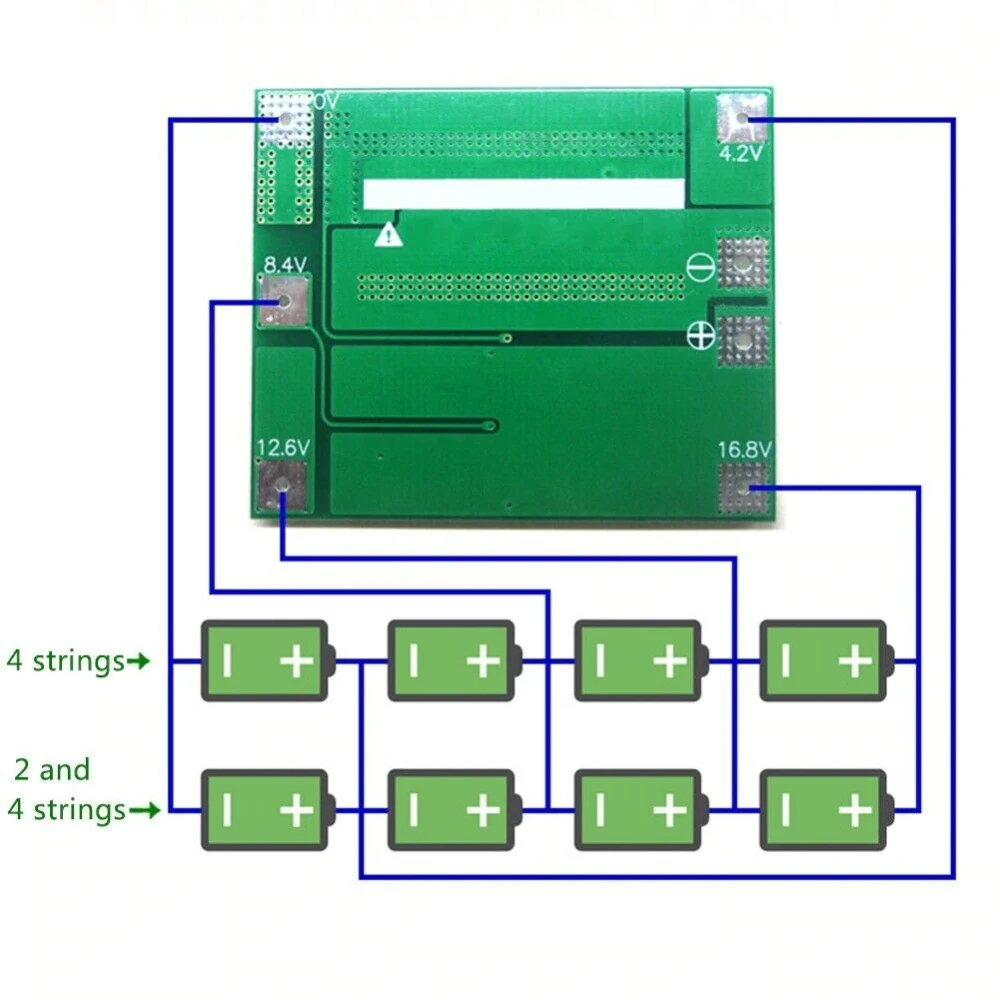

- Je nutné striktně dodržet zapojení podle mapy napětí: 0V, 4.2V, 8.4V, 12.6V a 16.8V, aby nedošlo ke zkratu.
- Doporučuje se připojit nepolární kondenzátor (10uF-100uF, napětí >25V) mezi kladný a záporný terminál motoru, aby se zabránilo zpětným špičkám.
- U baterií zapojených do série se ujistěte, že každá skupina má stejné napětí; pokud ne, nabijte každou baterii zvlášť před použitím v sérii.
Typické použití a kompatibilita
Tato deska je ideální pro ochranu Li-ion baterií používaných v elektrických vozidlech, systémech pro ukládání energie, dronech a dalších elektronických zařízeních, která vyžadují vysoký proud a pokročilou ochranu. Kompatibilní s válcovými bateriemi 18650, 26650 a lithium-polymerovými bateriemi v konfiguraci 4S.
Rozdíly mezi standardní a vyváženou verzí
- Standardní verze: vhodná pro startovací proudy nižší než 80A a maximální výkon 135W, bez vyvažovací funkce.
- Vyvážená verze: podporuje startovací proudy nižší než 80A a maximální výkon 220W, obsahuje vyvažovací funkci pro prodloužení životnosti baterie.
Obsah balení
- 1 x Ochranná deska PCB 4S 40A ve vylepšené verzi pro Li-ion baterii.
- Kompatibilní s bateriemi 3.6V a 3.7V včetně 18650, 26650 a lithium-polymerových článků
- Trvalý vybíjecí proud až 40A pro vysoký výkon
- Trvalý nabíjecí proud až 20A
- Vyvažovací funkce s proudem 100mA u vyvážené verze
- Kompatibilní s konfigurací 4S 16.8V
- Standardní a vyvážená verze podle potřeby výkonu a vyvažování
- Vyžaduje baterie s minimálním výkonem 15C-20C nebo 10C-15C pro bezpečný start
- Obsahuje doporučení pro prevenci zkratu a zpětných špiček
Otázky a odpovědi zákazníků
Jaké jsou fyzické rozměry a přibližná hmotnost ochranné desky 4S 40A?
Konkrétní informace o rozměrech a hmotnosti nejsou v poskytnutém popisu uvedeny. Obvykle mají desky tohoto typu přibližně 60–70 mm na délku a 15–20 mm na šířku, s hmotností menší než 20 g. Pokud potřebujete přesné údaje, doporučujeme zkontrolovat datasheet výrobce.
Jaká jsou kritická pravidla zapojení a instalace, aby se předešlo závadám nebo zkratům při instalaci této PCB?
Je nezbytné dodržet pořadí zapojení: připojit přesně podle mapy 0 V, 4,2 V, 8,4 V, 12,6 V a 16,8 V. Nikdy nesmí být proveden záměrný zkrat. Před použitím v sérii musí být všechny články srovnány na stejném napětí. Dále se doporučuje instalovat nepolarizovaný kondenzátor (>25 V, 10–100 μF) na svorky motoru pro ochranu proti zpětným špičkám.
Jaké proudové limity deska zvládá a co se stane, pokud jsou při nabíjení nebo vybíjení překročeny?
Deska zvládá až 40 A trvalého vybíjecího proudu a 20 A trvalého nabíjecího proudu. Pokud jsou tyto hodnoty překročeny, zejména při nedostatečném chlazení, výrazně se zvyšuje riziko přehřátí, nevratného poškození součástek desky nebo i bezpečnostní závady. Doporučuje se neprovozovat zařízení trvale blízko těchto maximálních limitů.
S jakými typy baterií je tato ochranná deska kompatibilní?
Je kompatibilní s Li-ion bateriemi s jmenovitým napětím 3.6V nebo 3.7V, včetně válcových baterií 18650, 26650 a lithium-polymerových baterií v konfiguraci 4S.
Jaký je rozdíl mezi standardní a vyváženou verzí této desky?
Standardní verze neobsahuje vyvažovací funkci a podporuje až 135W, zatímco vyvážená verze vyvažovací funkci obsahuje a podporuje až 220W, což pomáhá prodloužit životnost baterie.
Jak se má ochranná deska instalovat, aby nedošlo k poškození?
Je nutné striktně dodržet zapojení podle mapy napětí 0V, 4.2V, 8.4V, 12.6V a 16.8V. Kromě toho se doporučuje připojit nepolární kondenzátor mezi kladný a záporný terminál, aby se zabránilo zpětným špičkám.
Jaký maximální proud deska zvládne při trvalém vybíjení a nabíjení?
Zvládne maximální trvalý vybíjecí proud 40A a maximální trvalý nabíjecí proud 20A, i když se doporučuje proud snížit, pokud je chlazení nedostatečné.
