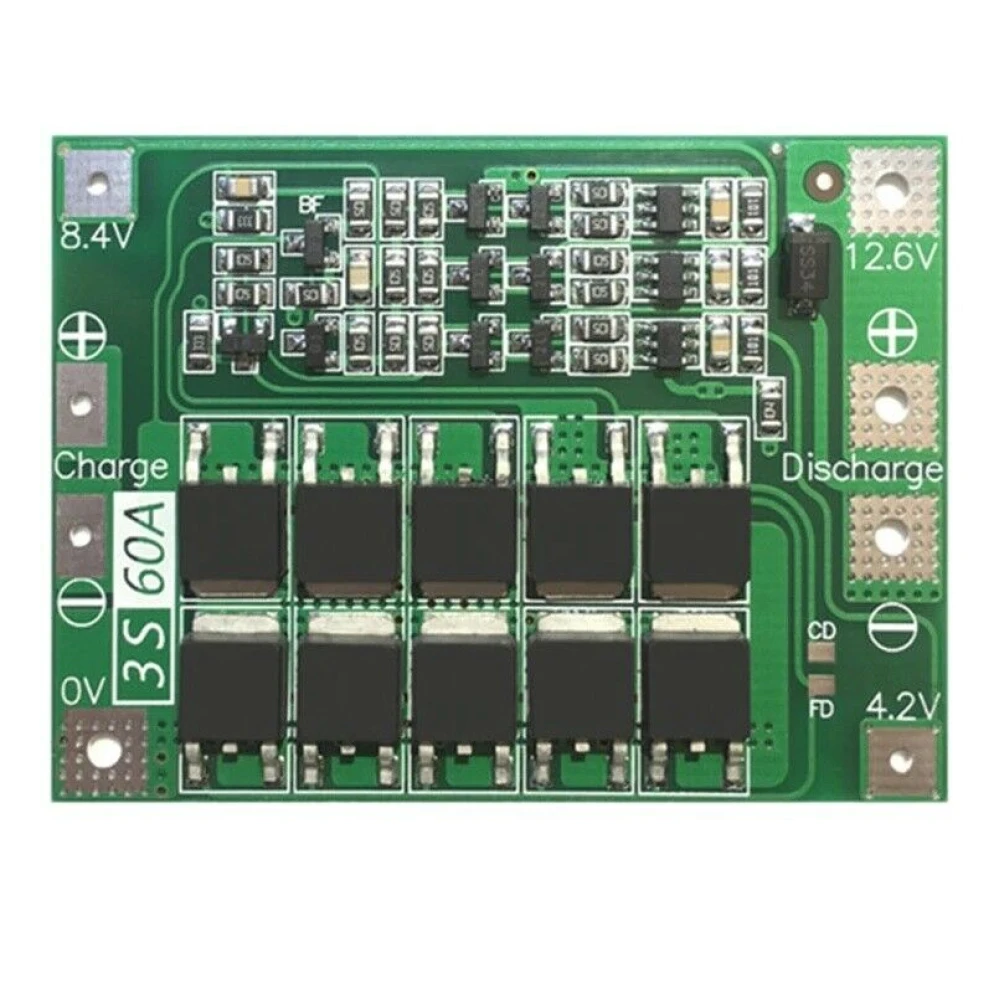

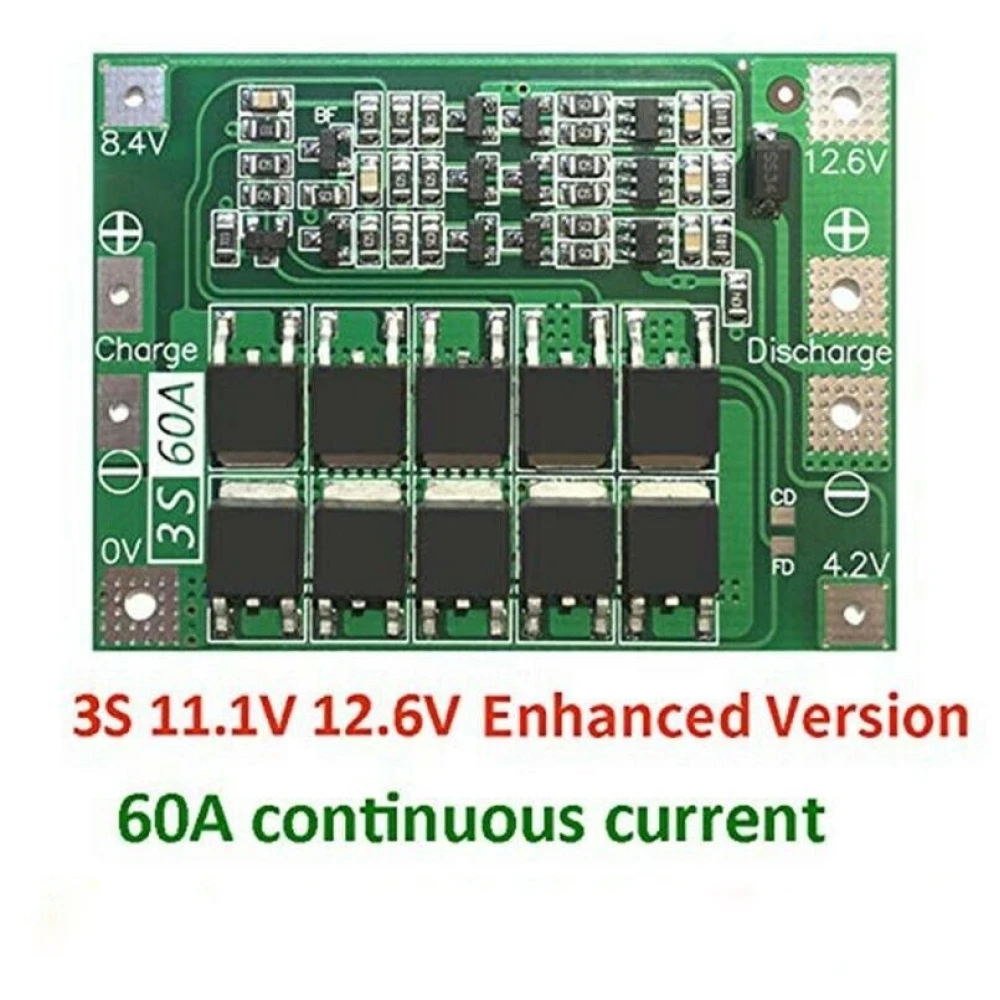

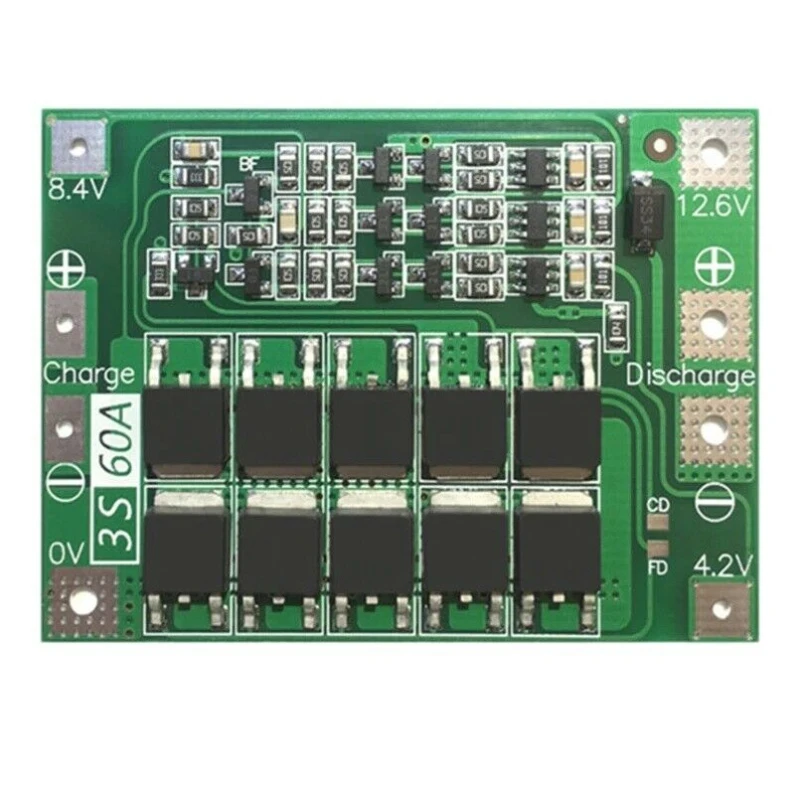

Ochranná deska PCB 3S 60A pro Li-ion baterii - Vylepšená verze
Tato ochranná deska PCB je navržena speciálně pro Li-ion baterie zapojené do 3S, s maximálním trvalým vybíjecím proudem 60A. Je ideální pro ochranu Li-ion baterií typu 18650, 26650 a lithium-polymerových baterií a zajišťuje bezpečný a efektivní provoz.
Hlavní vlastnosti
- Jmenovité napětí: 3,7V na článek s maximálním nabíjecím napětím 4,2V.
- Celkové nabíjecí napětí: Mezi 12,6V a 13,6V pro 3 články v sérii.
- Trvalý vybíjecí proud: Až 60A, s doporučením snížit proud, pokud je chlazení nedostatečné.
- Materiál: Vysoce kvalitní PCB, zelená barva.
- Rozměry: 41 x 55 x 3.4 mm, kompaktní pro snadnou integraci.
Technické specifikace
- Kompatibilní s výkonovými bateriemi 15C-20C (minimálně tři baterie) nebo 10C-15C (minimálně šest baterií) pro úspěšný start.

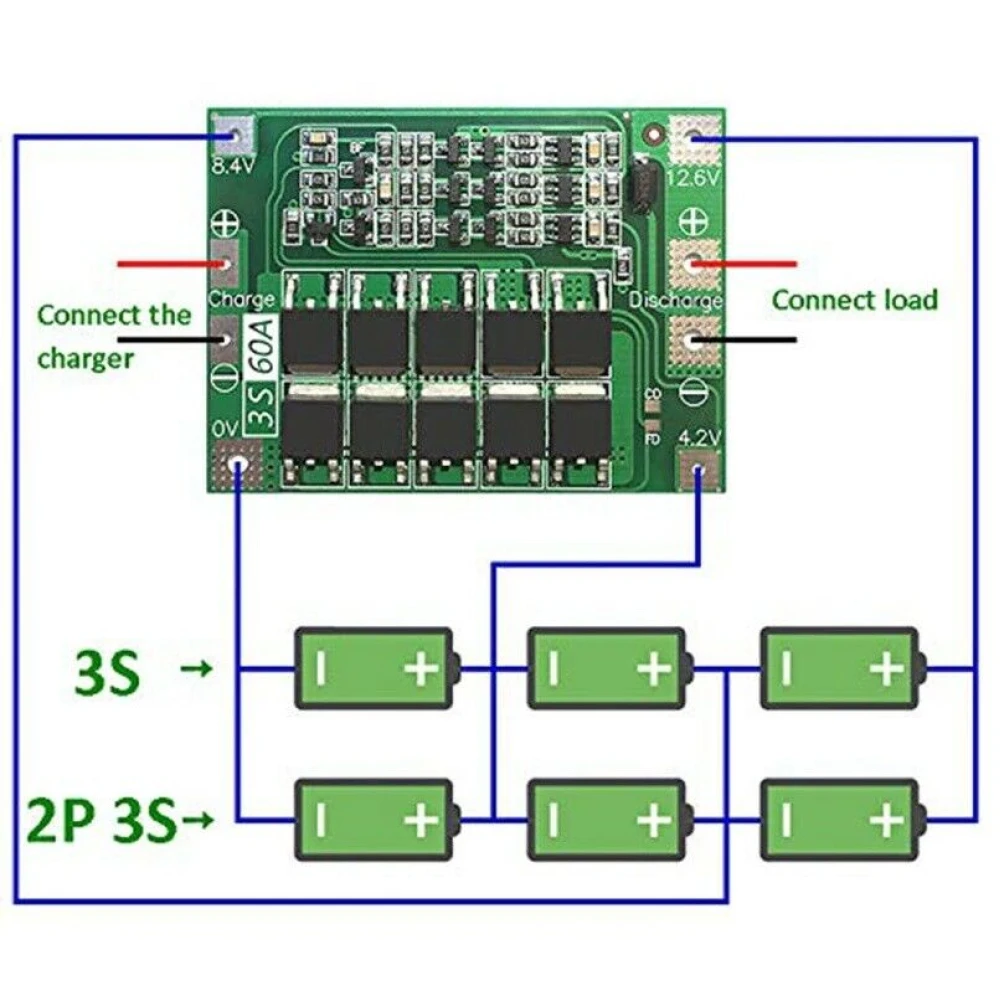

- Je nutné přísně dodržet schéma zapojení: 0V, 4,2V, 8,4V, 12,6V, 16,8V, aby se zabránilo zkratu.
- Doporučuje se připojit nepolární kondenzátor (10uF-100uF, napětí vyšší než 25V) mezi kladný a záporný terminál motoru, aby se zabránilo zpětným špičkám během nabíjení.
- Pro konfigurace se čtyřmi skupinami baterií v sérii se ujistěte, že napětí každé skupiny je stejné; pokud ne, nabijte každou baterii zvlášť před použitím v sérii.
Typické použití
Tato deska je ideální pro ochranu Li-ion baterií v aplikacích s vysokým proudem, jako jsou elektrická vozidla, elektrické nářadí, systémy pro ukládání energie a další zařízení, která vyžadují spolehlivou ochranu pro 3S baterie.
Kompatibilita
Kompatibilní s Li-ion bateriemi typu 18650, 26650 a lithium-polymerovými bateriemi zapojenými do 3S (tři články v sérii). Není kompatibilní s jinými konfiguracemi než 3S.
Obsah balení
- 1 x Ochranná deska PCB 3S 60A vylepšená verze pro Li-ion baterii.
- Vylepšená verze pro ochranu 3S Li-ion baterií
- Maximální trvalý vybíjecí proud 60A
- Kompatibilní s bateriemi 18650, 26650 a lithium-polymerovými
- Jmenovité napětí 3,7V na článek, celkové nabíjení 12,6V - 13,6V
- Kompaktní rozměry 41x55x3.4mm pro snadnou integraci
Otázky a odpovědi zákazníků
Jaké jsou rozměry a hmotnost desky a co přesně je součástí balení?
Deska měří 41 mm × 55 mm × 3,4 mm. Typická hmotnost se podle výrobce pohybuje mezi 8 a 12 g. Balení obsahuje jednu jednotku PCB 3S 60A ve vylepšené verzi, bez kabelů a dalšího příslušenství.
Je pro instalaci nebo pájení desky k 3S bateriovému packu potřeba nějaký speciální postup?
Ano, je nutné připájet svorky podle schématu zapojení: 0V, 4,2V, 8,4V a 12,6V a vyhnout se náhodným zkratům. Pro optimální start se doporučují baterie s minimální hodnotou 15C–20C (tři kusy), případně 10C–15C (šest kusů paralelně). Nepolarizovaný kondenzátor 25 V / 10–100 μF na výstupu může být vhodný proti zpětným špičkám.
Jaký maximální vybíjecí a nabíjecí proud deska podporuje a jaké jsou její tepelné nebo bezpečnostní limity?
Deska podporuje maximální trvalý vybíjecí proud 60 A pro systémy s odpovídajícím chlazením. Při nedostatečném větrání se může nadměrně zahřívat, proto se doporučuje nepřekračovat 40–45 A trvale v uzavřeném prostředí. Bezpečný provozní rozsah je 0 až 60 °C. Překročení těchto limitů může aktivovat tepelnou ochranu nebo zkrátit životnost.
S jakým typem baterií je tato ochranná deska kompatibilní?
Je kompatibilní s 3S Li-ion bateriemi, včetně modelů 18650, 26650 a lithium-polymerových baterií.
Jaký maximální proud tato deska zvládne?
Deska zvládne maximální trvalý vybíjecí proud 60A, i když se doporučuje jej snížit, pokud je chlazení nedostatečné.
Mohu tuto desku použít pro baterie s více než 3 články v sérii?
Ne, tato deska je navržena speciálně pro konfigurace se 3 články v sérii (3S). Pro více článků je potřeba jiný typ desky.
Jaká opatření mám dodržet při instalaci této desky?
Je nutné dodržet správné schéma zapojení a zabránit zkratu. Kromě toho se doporučuje připojit nepolární kondenzátor, aby se zabránilo zpětným špičkám během nabíjení.
Obsahuje deska nějaké další příslušenství?
Balení obsahuje pouze vylepšenou ochrannou desku PCB 3S 60A pro Li-ion baterii.
