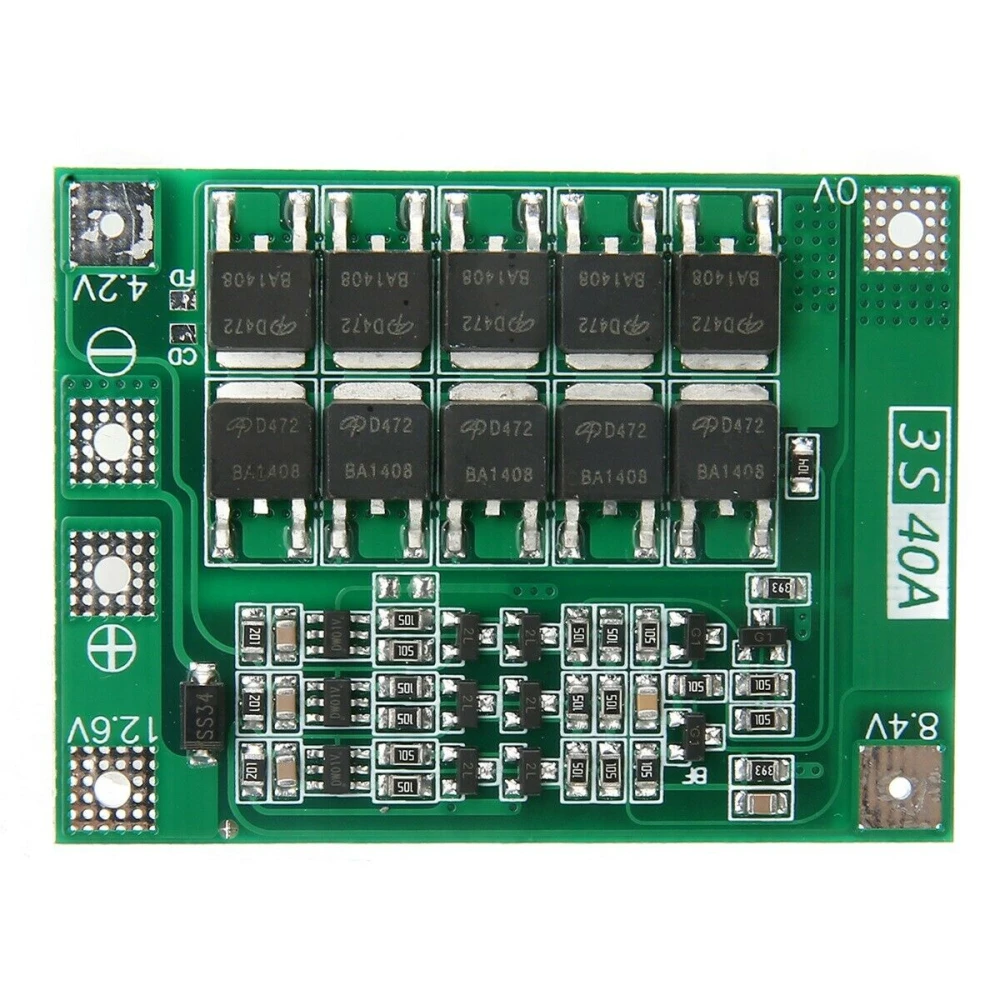

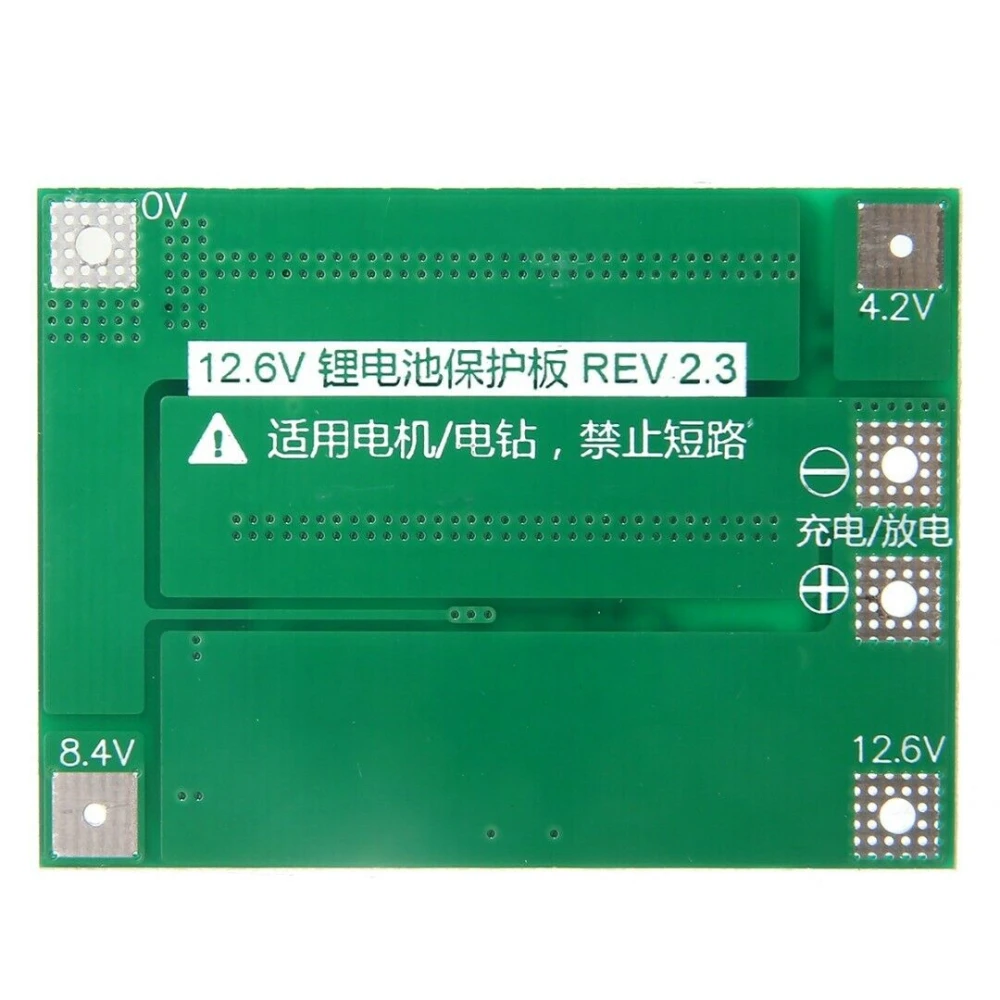

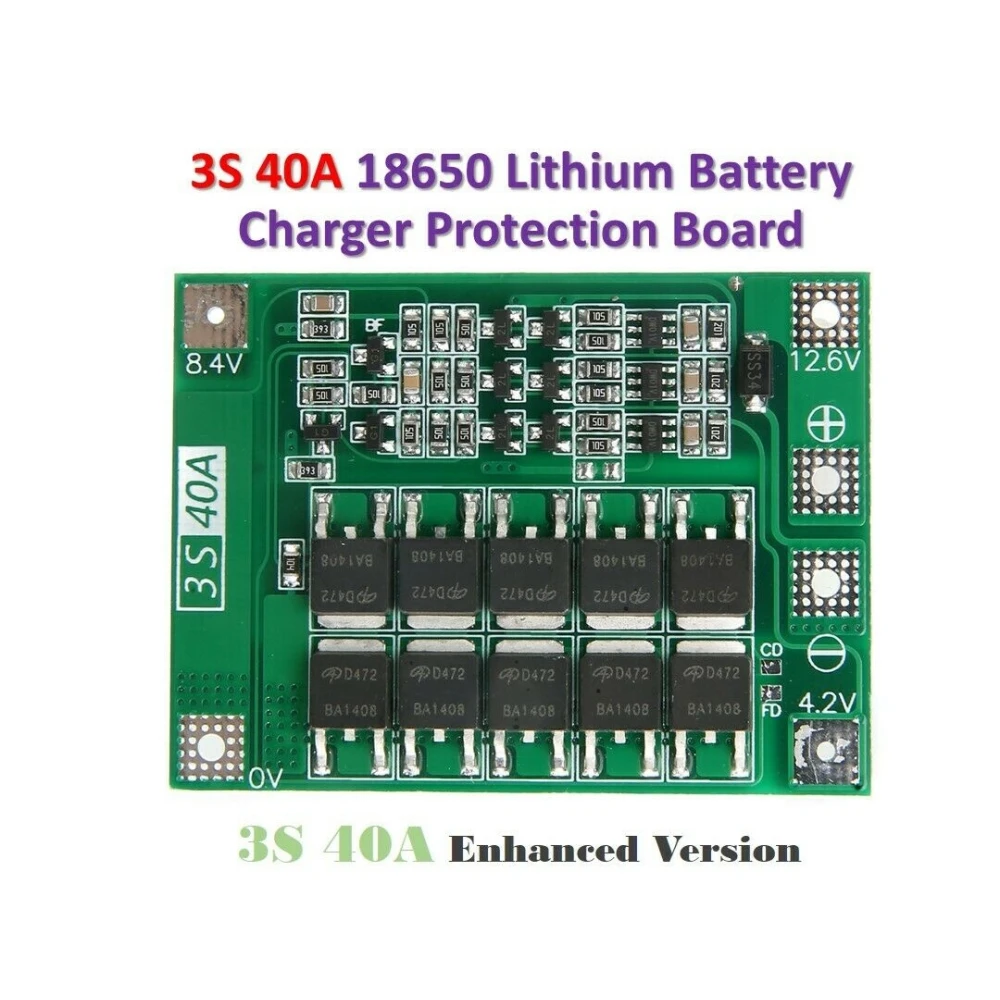

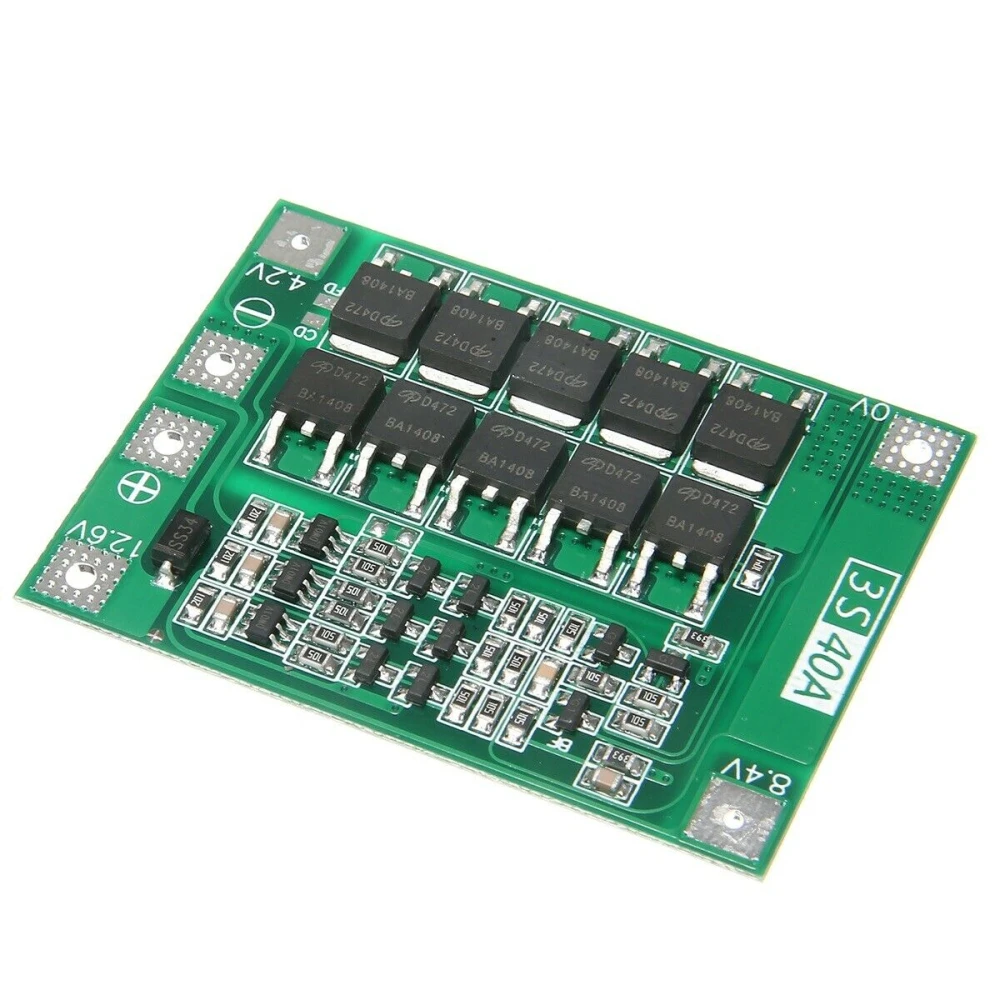

Ochranná deska PCB 3S 40A pro Li-ion baterii - vylepšená verze
Značka: satkit
76,23Kč
Včetně DPH (Bez DPH: 63,00 Kč)
Skladem - Odesíláme ihned
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Ochranná deska PCB 3S 40A pro Li-ion baterii - vylepšená verze
Tato ochranná deska PCB je pokročilé řešení navržené pro ochranu Li-ion baterií v konfiguraci 3S (tři články v sérii). Je ideální pro baterie s jmenovitým napětím 3,6V a 3,7V, včetně běžných modelů jako 18650, 26650 a lithium-polymerových baterií. Vylepšený design nabízí spolehlivou ochranu proti přebití, nadměrnému vybití a zkratům.
Hlavní vlastnosti
- Jmenovité napětí: Kompatibilní s Li-ion bateriemi 3,6V a 3,7V.
- Nabíjecí napětí: Mezi 12,6V a 13,6V.

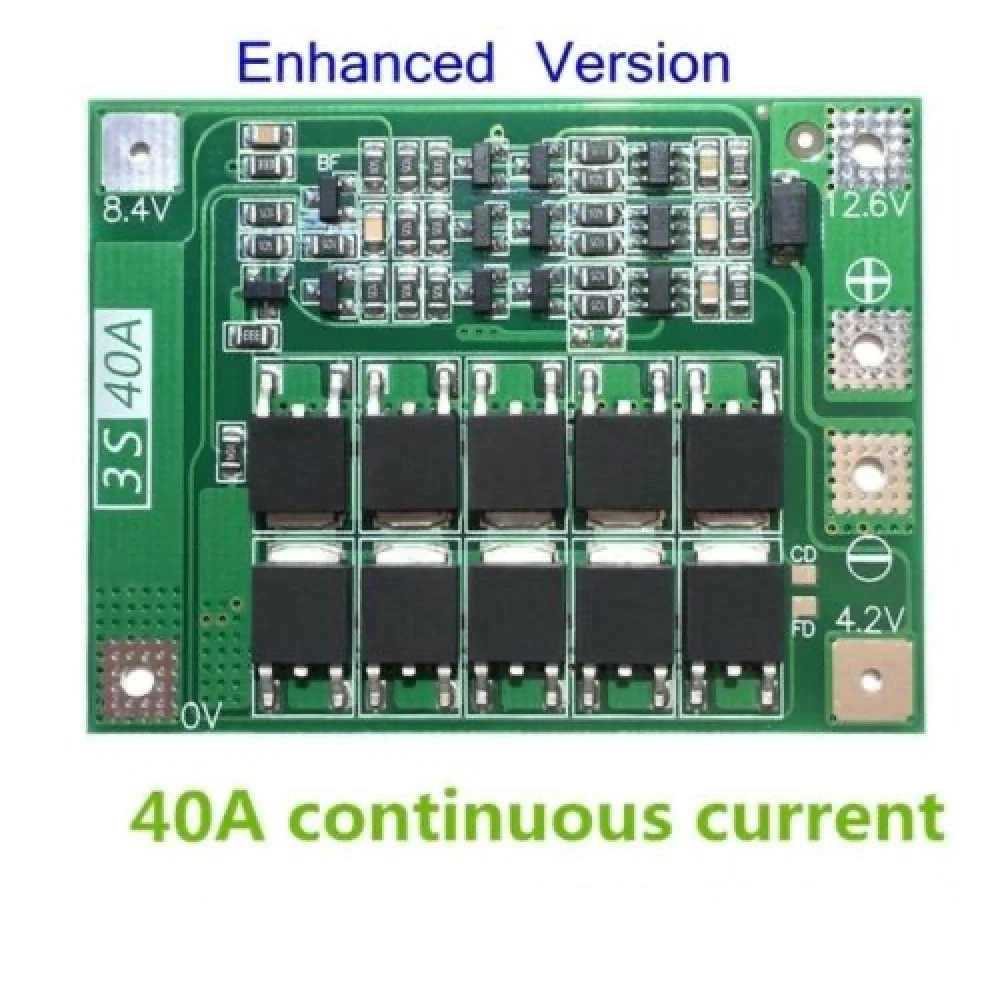

- Trvalý vybíjecí proud: Až 40A (při nedostatečném chlazení se doporučuje proud snížit).
- Trvalý nabíjecí proud: Až 20A.
- Materiál: Vysoce kvalitní PCB.
- Barva: Zelená.

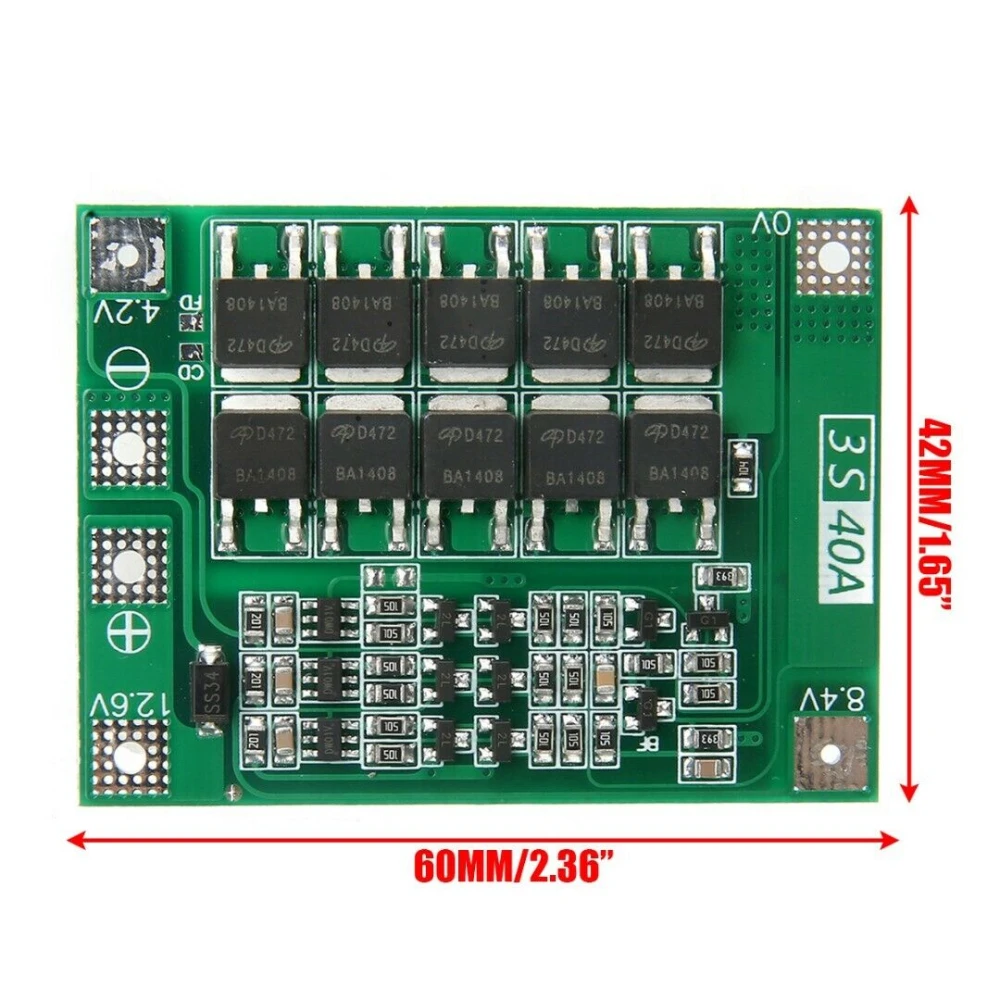

- Rozměry: 41 x 55 x 3.4 mm.
Specifikace a použití

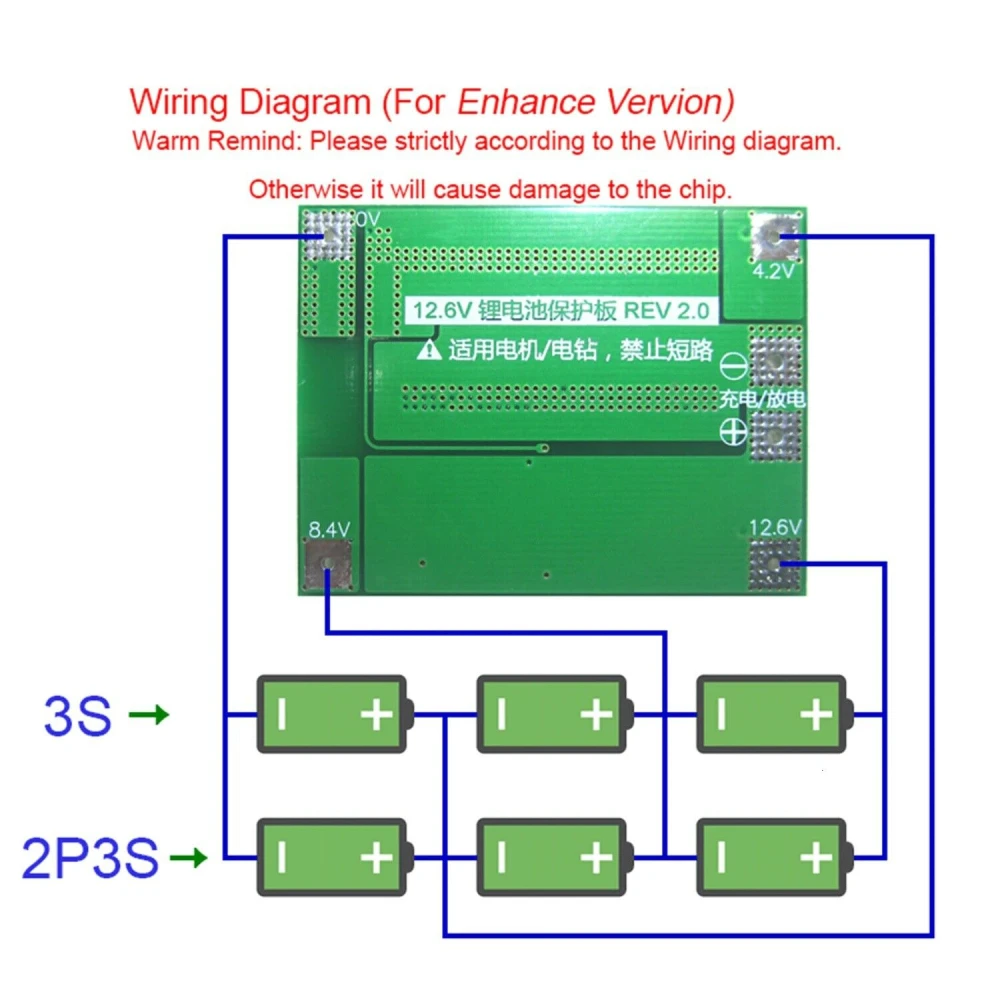

Pro úspěšné spuštění se doporučuje použít tři baterie s výkonem 15C-20C nebo šest baterií s výkonem 10C-15C. Instalace musí přesně dodržovat schéma zapojení s napětími 0V, 4,2V, 8,4V, 12,6V a 16,8V, přičemž je třeba se vyhnout úmyslným zkratům.
Při použití desky se zátěží se doporučuje připojit nepolární kondenzátor s kapacitou mezi 10uF a 100uF a napětím vyšším než 25V mezi kladný a záporný terminál, aby se zabránilo zpětným špičkám, které by mohly poškodit systém.
Pokud se používají čtyři skupiny baterií zapojené do série, je zásadní zajistit, aby bylo napětí každé skupiny stejné. V opačném případě je nutné každou baterii před sériovým zapojením nabít samostatně.
Obsah balení
- 1 x Ochranná deska PCB 3S 40A ve vylepšené verzi pro Li-ion baterii.
Kompatibilita
Kompatibilní s Li-ion bateriemi 3S, včetně modelů 18650, 26650 a lithium-polymerových baterií s jmenovitým napětím 3,6V a 3,7V.
Výhody
- Účinná ochrana proti přebití a nadměrnému vybití.
- Vysoká proudová kapacita pro náročné aplikace.
- Kompaktní a odolný design.
- Snadná instalace podle doporučeného schématu zapojení.
- Kompatibilní s Li-ion bateriemi 3S (3,6V a 3,7V), včetně 18650 a 26650
- Trvalý vybíjecí proud až 40A pro vysoký výkon
- Trvalý nabíjecí proud až 20A pro bezpečné nabíjení
- Kompaktní rozměry: 41x55x3.4mm, zelená barva
- Doporučený kondenzátor pro omezení zpětných špiček
- Pro optimální start vyžaduje baterie s výkonem 15C-20C
- Instalace podle schématu zapojení 0V až 16,8V
- Vysoce kvalitní PCB materiál pro odolnost a ochranu
Otázky a odpovědi zákazníků
Jaké jsou rozměry a přibližná hmotnost desky a co je v balení?
Deska měří 41 mm × 55 mm × 3,4 mm a je vyrobena ze zelené PCB. Obsah balení zahrnuje pouze 1 kus ochranné desky; kabely, konektory ani tištěný manuál nejsou součástí. Typická hmotnost desky těchto rozměrů je menší než 25 g.
Jaká proudová omezení nebo riziko přehřátí je třeba zohlednit při instalaci?
Doporučený maximální trvalý vybíjecí proud je 40 A a nabíjecí proud 20 A. Pokud není zajištěno dostatečné větrání, doporučuje se proud snížit, aby nedošlo k přehřátí PCB. Překročení těchto limitů může způsobit předčasnou aktivaci ochrany nebo poškození desky. Doporučuje se provozovat zařízení v bezpečném rozsahu a během prvních použití kontrolovat teplotu.
Jak si tato ochranná deska 3S 40A vede ve srovnání se standardními modely s nižším proudem ve scénářích s vysokou spotřebou?
Ve scénářích s vysokou spotřebou tato deska zvládá až 40 A trvalého vybíjecího proudu, zatímco standardní modely obvykle nabízejí 10–20 A. Vyšší proud umožňuje napájet motory a zařízení s vyšším výkonem, ale vyžaduje baterie schopné dodat takový proud (minimálně 15C–20C na článek). Použití v náročných aplikacích je možné, pokud jsou dodrženy tepelné limity.
Pro jaký typ baterií je tato ochranná deska kompatibilní?
Je kompatibilní s Li-ion bateriemi 3S, včetně modelů 18650, 26650 a lithium-polymerových baterií s jmenovitým napětím 3,6V a 3,7V.
Jaký maximální vybíjecí proud tato deska zvládne?
Zvládne maximální trvalý vybíjecí proud 40A, i když se doporučuje jej snížit, pokud není chlazení dostatečné.
Na co si mám dát pozor při instalaci desky?
Je nutné přesně dodržet schéma zapojení s napětími 0V, 4,2V, 8,4V, 12,6V a 16,8V a vyhnout se zkratům. Kromě toho se doporučuje připojit nepolární kondenzátor, aby se zabránilo zpětným špičkám.
Obsahuje balení nějaké další příslušenství?
Obsahuje 1 ochrannou desku PCB 3S 40A ve vylepšené verzi. Pro lepší ochranu při nabíjení se doporučuje použít nepolární kondenzátor (není součástí balení).
Mohu v sérii použít baterie s různým napětím?
Nedoporučuje se to. Pokud napětí nejsou stejná, je nutné každou baterii před sériovým zapojením nabít samostatně, aby nedošlo k poškození.
