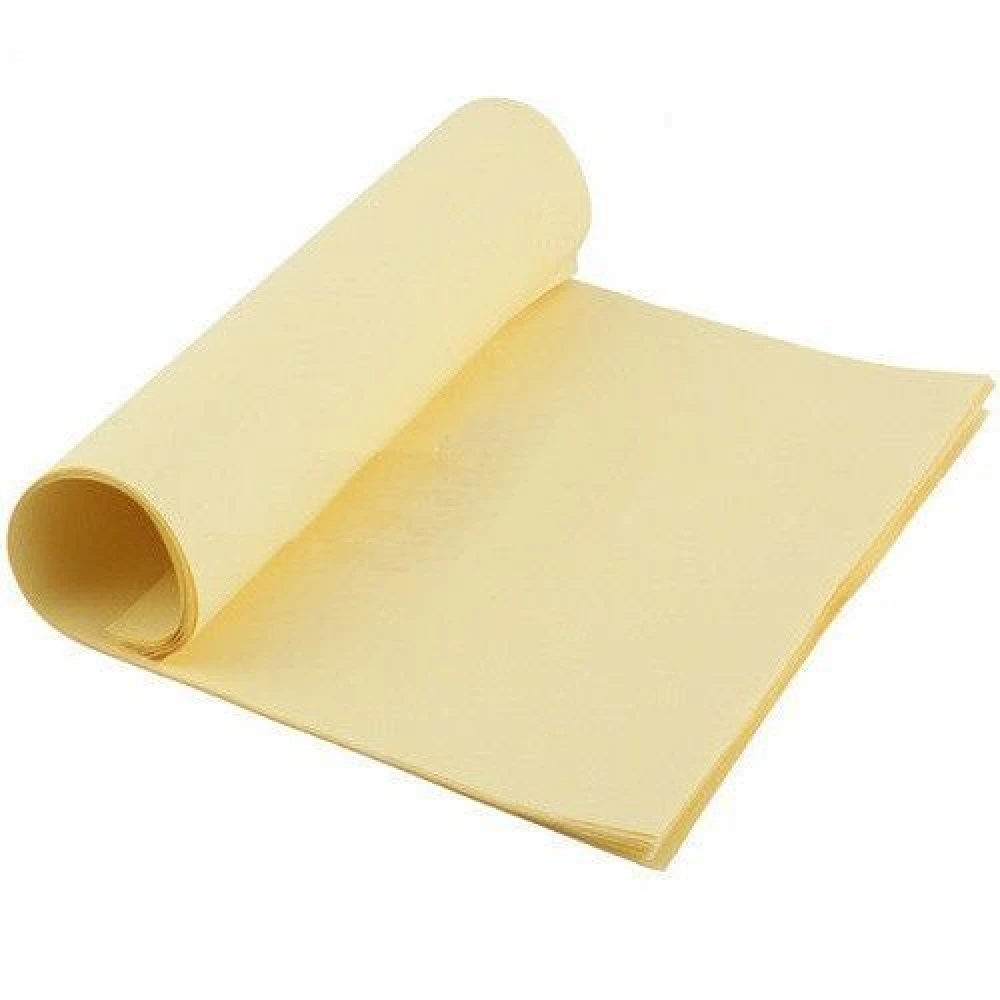

10 ks termotransferní fólie A4 pro PCB a DIY obvody
Značka: satkit
51,84Kč
Včetně DPH (Bez DPH: 42,84 Kč)
Skladem - Odesíláme ihned
Standardní doručení
Pá, Kvě 29 - Út, Čvn 2
Expresní doručení
St, Kvě 27 - Čt, Kvě 28
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Popis produktu:

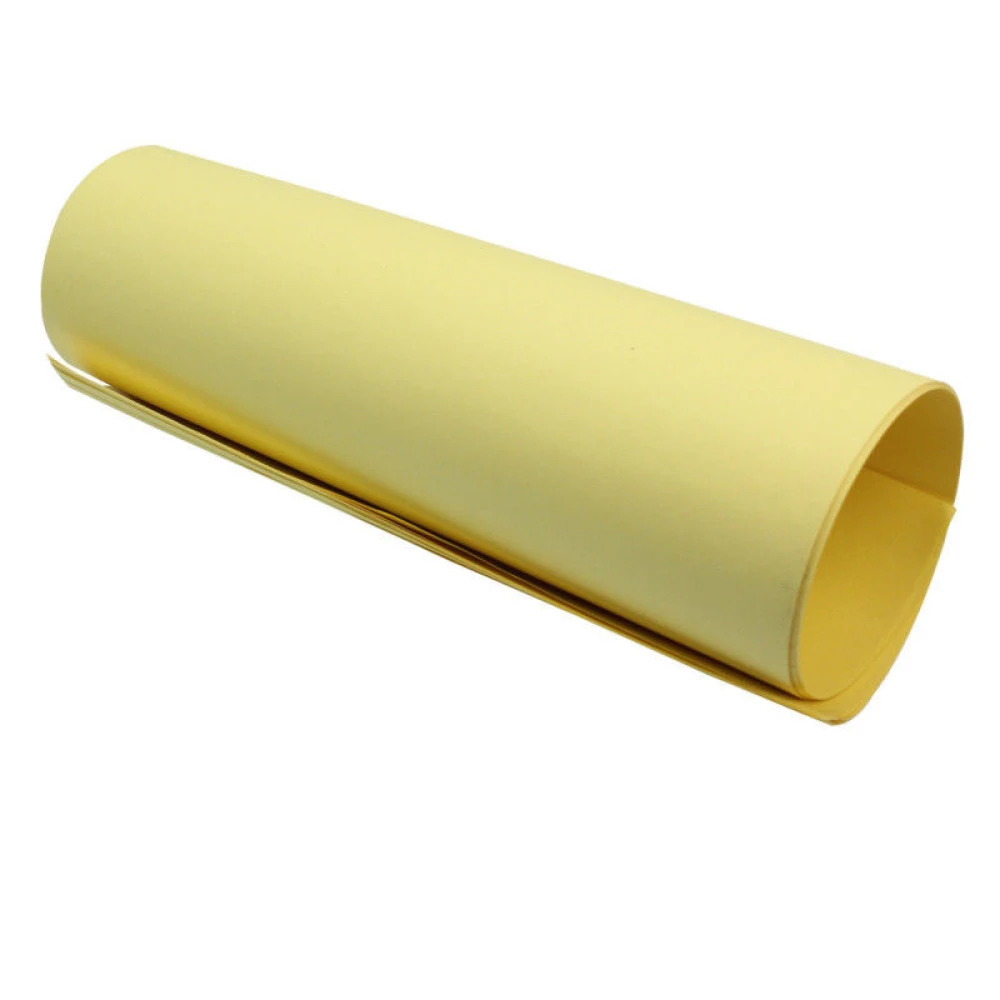

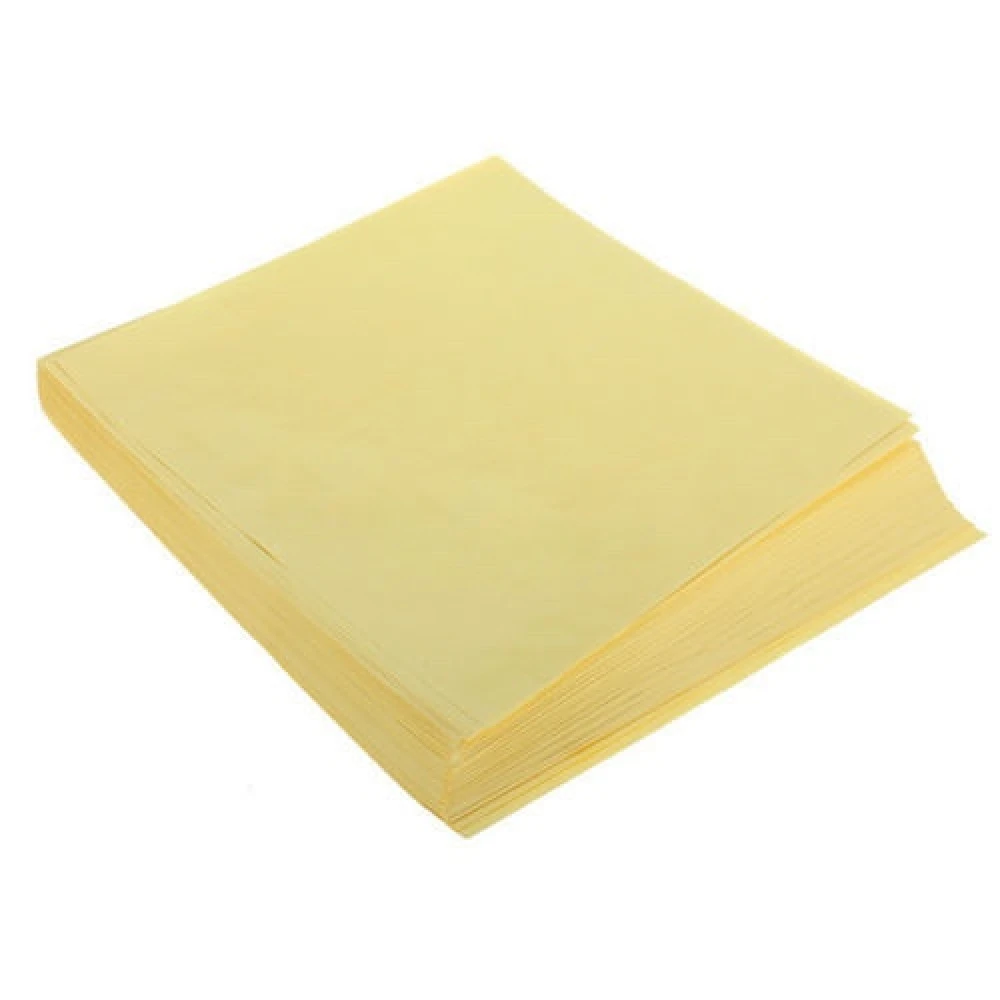

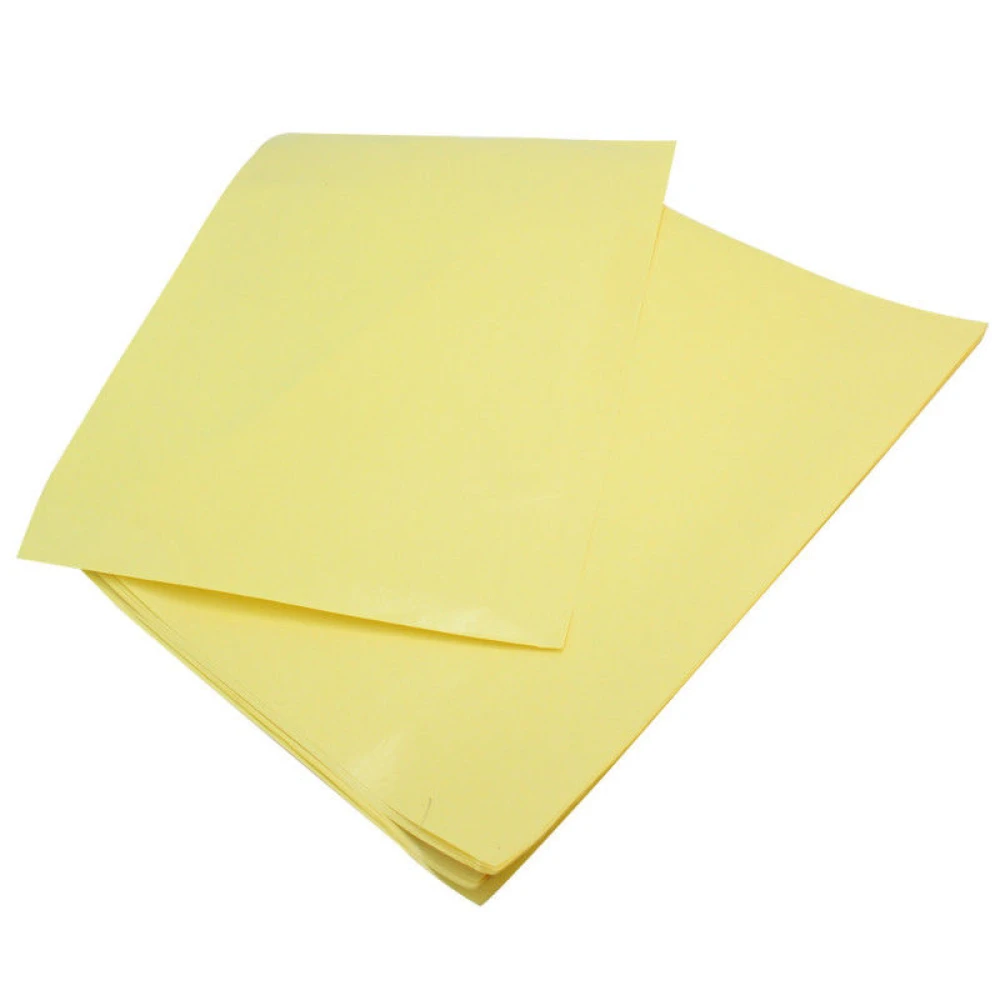

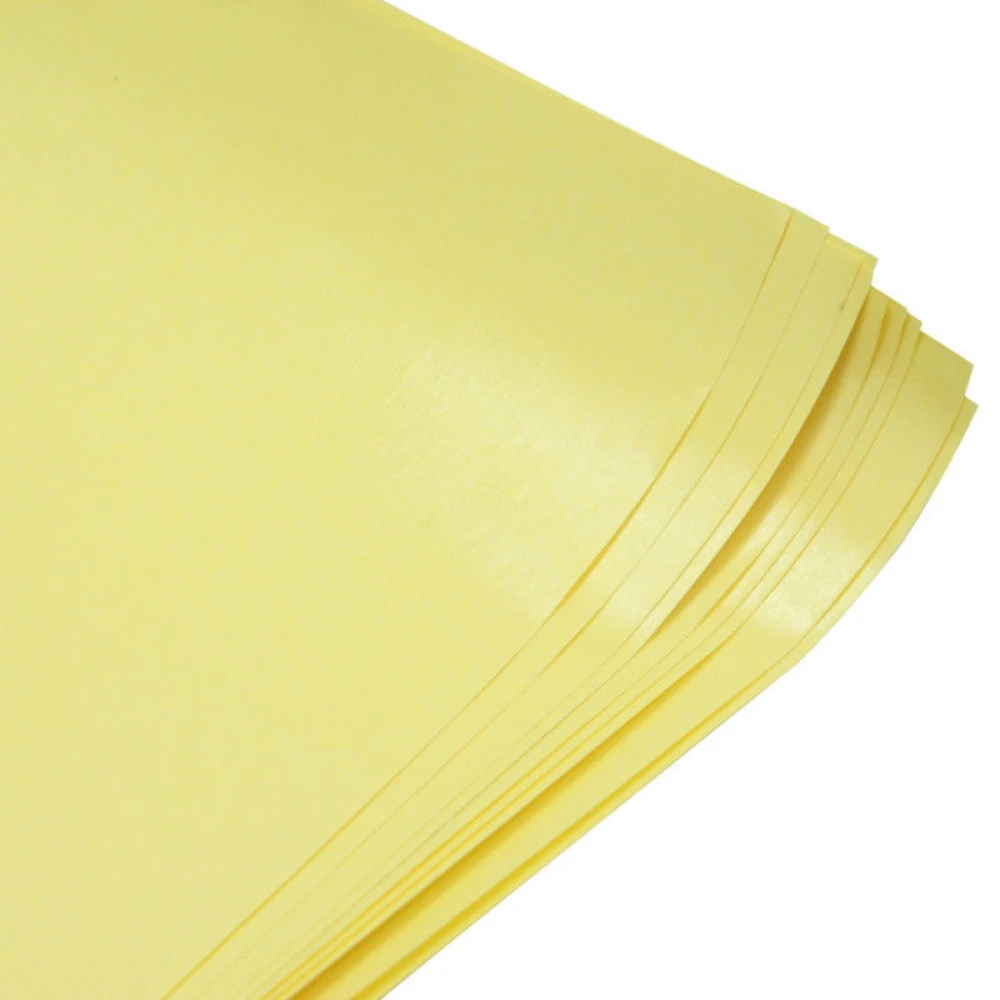

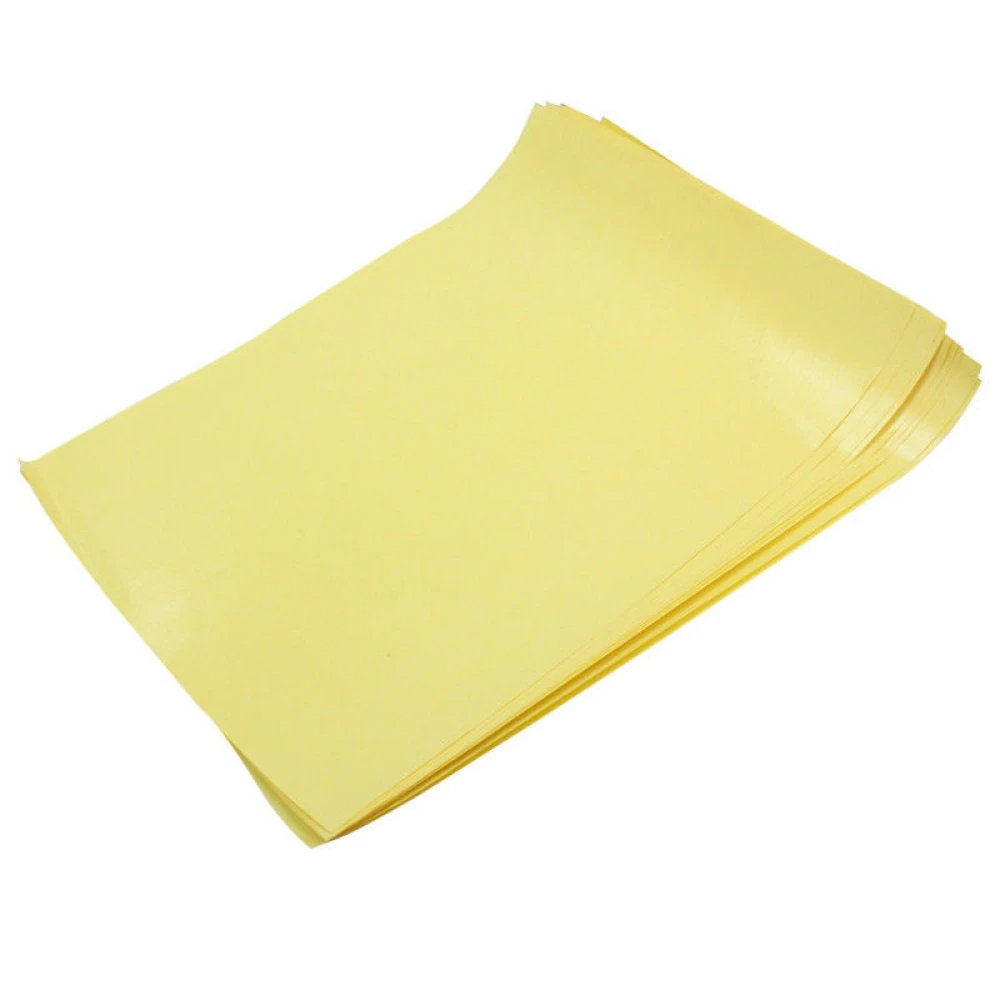

Těchto 10 listů termotransferní fólie pro PCB A4 je navrženo tak, aby usnadnilo přenos návrhů tištěných spojů z papíru na měděné desky pomocí techniky toneru a aplikace tepla a tlaku. Jsou ideální pro DIY projekty elektronických obvodů a umožňují vytvářet PCB desky s vysokou přesností a efektivitou.
Hlavní vlastnosti:
- Formát A4 (297 x 210 mm), žlutá barva.
- Materiál: papír speciálně upravený pro termotransfer.
- Kompatibilní pouze s laserovými tiskárnami, protože plastový toner vytváří vrstvu odolnou vůči kyselině.
- Umožňuje přenos návrhů pro následné chemické leptání měděných desek.
- Ideální pro DIY projekty obvodů a výrobu PCB desek.
- Vysoká přesnost přenosu a možnost výroby oboustranných desek.
Způsob použití:
- Vytiskněte návrh obvodu na termotransferní list pomocí laserové tiskárny.
- Aplikujte teplo a tlak pomocí laminátoru nebo žehličky při teplotě mezi 150 a 180 stupni Celsius pro přenos toneru na měděnou desku.
- Po přenosu opatrně odstraňte papír.
- Podrobte desku roztoku chloridu železitého, aby se naleptaly oblasti nechráněné tonerem.
- Nakonec desku očistěte odstraněním toneru, aby se odhalil tištěný spoj.
Upozornění:
- Nepoužívejte inkoustové tiskárny, protože s tímto papírem nefungují.
- Doporučeno pro domácí nebo malé kancelářské laserové tiskárny.
- V závislosti na zařízení a projektu může být nutné upravit čas a teplotu.
Výhody použití těchto termotransferní fólie pro PCB A4:
- Vysoká přesnost přeneseného návrhu.
- Snížení nákladů na výrobu PCB desek.
- Rychlá výroba tištěných spojů.
- Možnost výroby oboustranných desek.
Kompatibilita a doporučení:
Tyto listy jsou navrženy výhradně pro použití s laserovými tiskárnami. Jejich funkčnost s jinými typy tiskáren není zaručena. Pro nejlepší výsledky se doporučuje používat malé laserové tiskárny a podle potřeby upravit parametry tisku a přenosu.
Obsah balení:

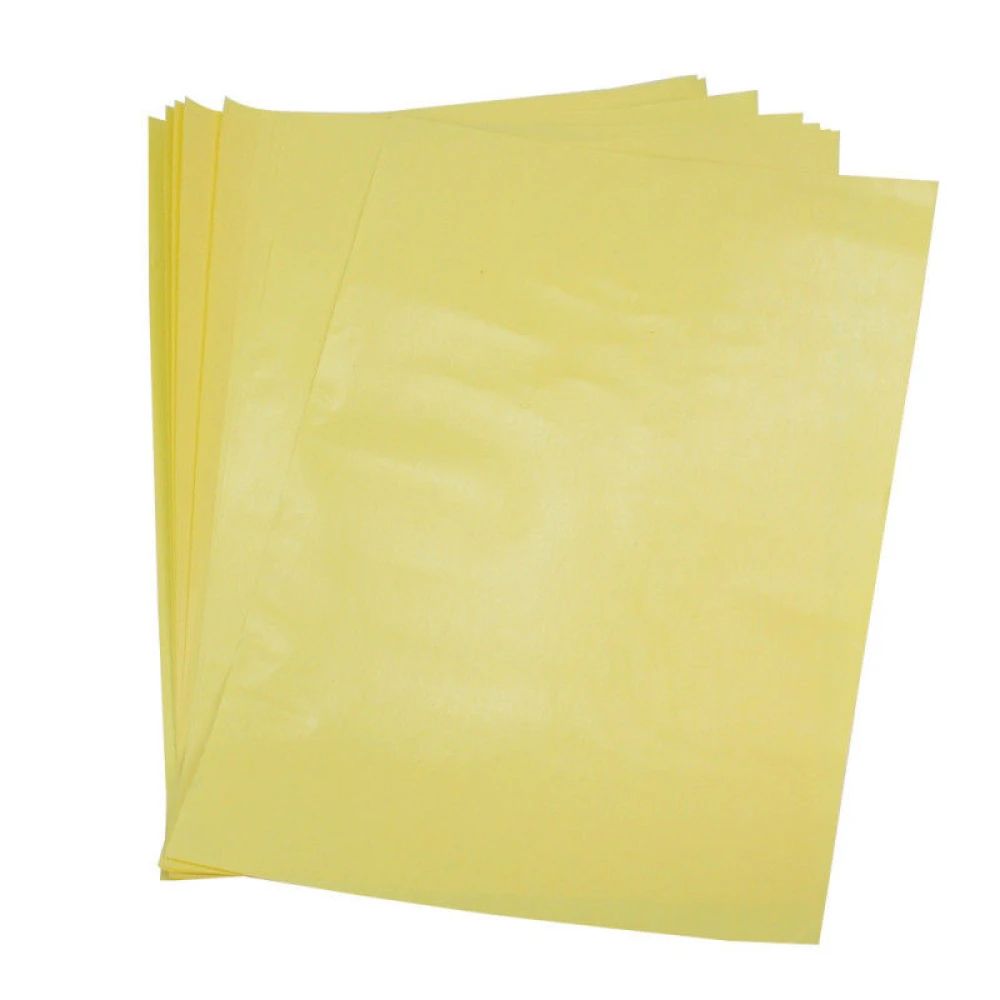

- 10 listů termotransferní papír A4 pro PCB a DIY obvody.
- Formát A4 (297 x 210 mm) v žluté barvě
- Kompatibilní pouze s laserovými tiskárnami pro termotransfer
- Umožňuje přenos návrhů tištěných spojů na měděné desky
- Ideální pro DIY projekty výroby PCB desek
- Vysoká přesnost a možnost oboustranných desek
- Balení obsahuje 10 listů pro více použití
Otázky a odpovědi zákazníků
Jaké výhody nabízí tento termotransferový papír oproti jiným metodám výroby domácích PCB?
Termotransferový papír formátu A4 umožňuje přesný a definovaný přenos toneru z laserové tiskárny na měděnou desku, což snižuje chyby v zarovnání a zlepšuje detail vodivých cest ve srovnání s metodami, jako je pauzovací papír nebo samolepicí fólie. Hlavní výhodou je vysoké rozlišení a kompatibilita s běžně dostupným vybavením (laserová tiskárna a žehlička nebo laminátor), i když výsledná kvalita závisí na parametrech přenosu a konkrétním návrhu.
Jaká je tloušťka a hmotnost každého listu a existují mezi šaržemi nějaké přijatelné odchylky?
Listy termotransferového papíru mívají přibližnou tloušťku 70 až 80 µm a hmotnost 4 až 5 g na list (ve formátu A4: 297 x 210 mm). V důsledku výrobního procesu existují minimální tolerance (±5 µm), které však obvykle neovlivňují přenos u většiny DIY aplikací.
Je tento papír kompatibilní se všemi laserovými tiskárnami a jaké teplotní limity při přenosu snese?
Papír je kompatibilní se standardními laserovými tiskárnami (domácími i firemními), pokud podporují formát A4. Není vhodný pro inkoustové tiskárny. Při termotransferu snáší teploty mezi 150 a 180 °C, a to jak v laminátorech, tak v domácích žehličkách. Překročení 190 °C může papír poškodit a ztížit oddělení po přenosu.
Jaké jsou nejčastější problémy při přenosu na PCB a jak jim lze předejít?
Nejčastější problémy jsou špatná přilnavost toneru, neostré hrany nebo neúplný přenos. Obvykle jsou způsobeny nedostatečnou teplotou (méně než 150 °C), krátkou dobou kontaktu nebo nevhodným tlakem. Pro lepší výsledky se doporučuje důkladně očistit měděnou desku, tisknout s vysokou hustotou toneru a experimentovat s časem a teplotou v doporučeném rozsahu (cca 1–2 minuty při 150–180 °C).
Vyžaduje skladování listů nějakou zvláštní údržbu, aby byla zajištěna jejich životnost?
Pro zachování vlastností je třeba listy skladovat na suchém místě, bez přímého slunečního záření, a při teplotě 15 až 25 °C, aby nedošlo k deformaci nebo ztrátě povrchových vlastností. Doporučuje se ponechat je v původním obalu až do použití. Vlhkost může snížit schopnost přenosu, proto je suché prostředí zásadní.
Mohu tyto fólie použít s inkoustovou tiskárnou?
Ne, tyto fólie jsou kompatibilní pouze s laserovými tiskárnami kvůli složení toneru potřebného pro termotransfer.
Jaký mají listy termotransferní fólie rozměr?
Každý list má formát A4, tedy 297 x 210 mm.
Jak se přenáší návrh na měděnou desku?
Návrh se vytiskne laserovou tiskárnou na list a poté se pomocí tepla a tlaku laminátorem nebo žehličkou přenese toner na měděnou desku.
Lze tyto fólie použít pro oboustranné desky?
Ano, tyto fólie umožňují výrobu oboustranných tištěných spojů s vysokou přesností.
Jaká opatření mám dodržet při použití těchto fólií?
Doporučuje se používat malé laserové tiskárny a upravit časy a teploty podle zařízení. Nepoužívejte inkoustové tiskárny.
