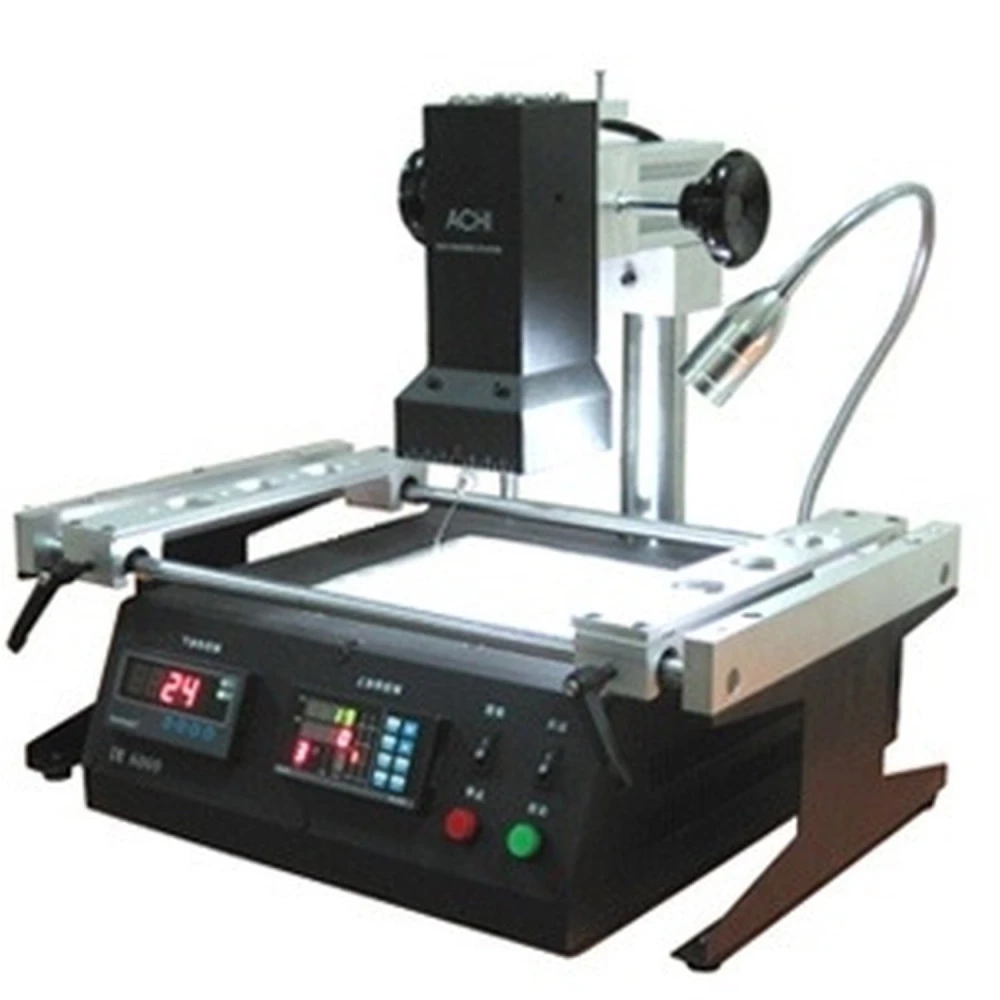

Achi IR6000 infracervená pájecí stanice pro rework desek
Značka: Achi
Včetně DPH (Bez DPH: 16 380,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 19 027,01 Kč | -4% |
| 10+ | 18 630,61 Kč | -6% |
| 20+ | 17 837,82 Kč | -10% |
Achi IR6000 infracervená pájecí stanice je specializovaný nástroj pro rework středně velkých desek plošných spojů. Využívá infračervené záření k ohřevu pájky, což umožňuje efektivní a řízený proces jak pro pájení, tak pro odpájení elektronických součástek, jako jsou BGA, QFP a další typy desek.
Její spodní ohřívač 180×180 mm zajišťuje rovnoměrný ohřev na velké ploše a minimalizuje tepelné deformace, které mohou vznikat při lokálním ohřevu. Navíc nabízí osm programovatelných teplotních profilů, které umožňují zvolit vhodný režim pájení pro různé typy pájek, včetně bezolovnatých.
Klíčové vlastnosti Achi IR6000
- Sklopný stůl s pohyblivými držáky: usnadňuje stabilní upevnění a montáž desek během procesu.
- Pohyblivý horní ohřívač: lze jej nastavovat vertikálně i horizontálně pro přesné umístění.
- Integrované LED osvětlení: osvětluje místo pájení pro lepší viditelnost a přesnost.
- Snímač teploty v pracovní oblasti: namontovaný na flexibilním držáku pro nasměrování na požadované místo.
- Nezávislé řízení teploty: pro horní a spodní ohřívač pomocí termočlánků s vysokou přesností (±0.5%).
- Zvukový alarm: upozorní, když horní ohřívač dosáhne nastavené teploty.
- Programovatelné teplotní profily: umožňují přizpůsobit proces různým pájkám a součástkám.
- Připojení k PC přes port RS-232: pro pokročilé ovládání a monitorování.
- Uzavřená regulace smyčky: zajišťuje přesný a stálý ohřev.
Technické specifikace
- Typ ohřívače: keramický
- Napětí: 220 V
- Horní ohřívač: infračervený, 80 × 80 mm, 500 W
- Spodní ohřívač: infračervený, 180 × 180 mm, 800 W
- Celkový výkon: 1350 W
- Regulace teploty: nezávislá pro horní a spodní ohřívač, s alarmem pro horní
- Maximální použitelná velikost čipu: 70 × 70 mm
- Maximální použitelná velikost PCB: 400 × 305 mm
- Maximální teplota ohřevu: 400°C
- Rozměry: 475 × 480 × 420 mm
- Hmotnost: 18 kg
Typické použití
Tato stanice je ideální pro servisy elektroniky, zejména pro rework a pájení desek se součástkami BGA a QFP. Její přesnost a kontrola umožňují práci na deskách herních konzolí, spotřební elektroniky a při údržbě složitých obvodů.
Kompatibilita
Kompatibilní s deskami plošných spojů až do velikosti 400 × 305 mm a čipy o maximální velikosti 70 × 70 mm. Podporuje tradiční i bezolovnaté pájení díky nastavitelným teplotním profilům.
Obsah balení
- Pájecí stanice Achi IR6000
- Datový kabel
- Termočlánek s montážním držákem
- Uživatelská příručka
- CD se softwarem pro ovládání a nastavení
- Sklopný stůl s pohyblivými držáky pro stabilní upevnění
- Nastavitelný horní ohřívač ve vertikálním i horizontálním směru
- Integrované LED osvětlení pracovní oblasti pájení
- Snímač teploty s flexibilním držákem pro přesné nastavení
- Nezávislé řízení teploty se zvukovým alarmem
- Osm programovatelných teplotních profilů
- Připojení k PC přes port RS-232 pro pokročilé ovládání
- Keramické infračervené ohřívače s vysokým výkonem
- Kompatibilní s deskami až 400x305 mm a čipy 70x70 mm
- Maximální teplota 400°C pro různé aplikace
Otázky a odpovědi zákazníků
Jaké výhody nabízí systém dvojitého infračerveného ohřevu ACHI IR6000 oproti stanicím s horkým vzduchem při práci s BGA?
ACHI IR6000 používá horní a spodní infračervené ohřívače, takže snižuje proudění vzduchu a zabraňuje posunu malých součástek, zároveň zahřívá citlivé díly, jako jsou BGA a QFP, rovnoměrněji. Na rozdíl od horkého vzduchu minimalizuje riziko fyzického poškození nebo pádu součástek a dosahuje lepšího rozložení tepla na větších plochách (až 180 × 180 mm). Je ideální pro vícevrstvé PCB citlivé na teplotní gradient.
Jaké jsou rozměry a přibližná hmotnost stanice ACHI IR6000 a jaké příslušenství je součástí balení?
Přibližné rozměry ACHI IR6000 jsou 470 × 440 × 320 mm a hmotnost činí zhruba 13 kg. V balení obvykle najdete: hlavní stanici, nastavitelné pohyblivé držáky, termočlánek, integrovanou LED lampu, napájecí kabel a základní manuál. Doporučujeme ověřit přesné detaily u dodavatele, protože obsah se může lišit podle šarže.
Jakou preventivní údržbu vyžaduje ACHI IR6000 a jaká je očekávaná životnost keramických topných těles?
Doporučená preventivní údržba zahrnuje pravidelné čištění povrchů a senzorů, kontrolu elektrických spojů a kontrolu termočlánku. Keramická topná tělesa mívají při běžném používání životnost 2 000 až 5 000 hodin v závislosti na ventilaci a tepelných cyklech. Doporučuje se vyhnout se nárazům a ucpání otvorů pro sálání.
Jaké provozní problémy jsou u ACHI IR6000 běžné a jak se doporučuje je řešit?
Nejčastěji se objevují neočekávané změny teploty způsobené uvolněným nebo znečištěným termočlánkem a upozornění na přehřátí kvůli špatné ventilaci. Doporučuje se pravidelně kontrolovat a čistit spoje a senzory. Pokud stanice nenabíhá, zkontrolujte pojistky a stabilitu napájení 220 V. Výměna součástí by měla probíhat podle specifikací výrobce.
Pro jaké typy desek je Achi IR6000 vhodná?
Je vhodná pro středně velké desky plošných spojů, včetně BGA, QFP a dalších typů, s maximální velikostí PCB 400x305 mm.
Umožňuje stanice pájení bezolovnatou pájkou?
Ano, má osm programovatelných teplotních profilů, které umožňují práci s tradičními i bezolovnatými pájkami.
Jak se u Achi IR6000 reguluje teplota?
Teplota se reguluje nezávisle u horního a spodního ohřívače pomocí termočlánků, s přesností ±0.5% a zvukovým alarmem pro horní ohřívač.
Lze stanici připojit k počítači?
Ano, stanice se připojuje k PC přes port RS-232 pro pokročilé ovládání a monitorování.
Jaké příslušenství stanice obsahuje?
Obsahuje datový kabel, termočlánek s montážním držákem, uživatelskou příručku a CD se softwarem.
