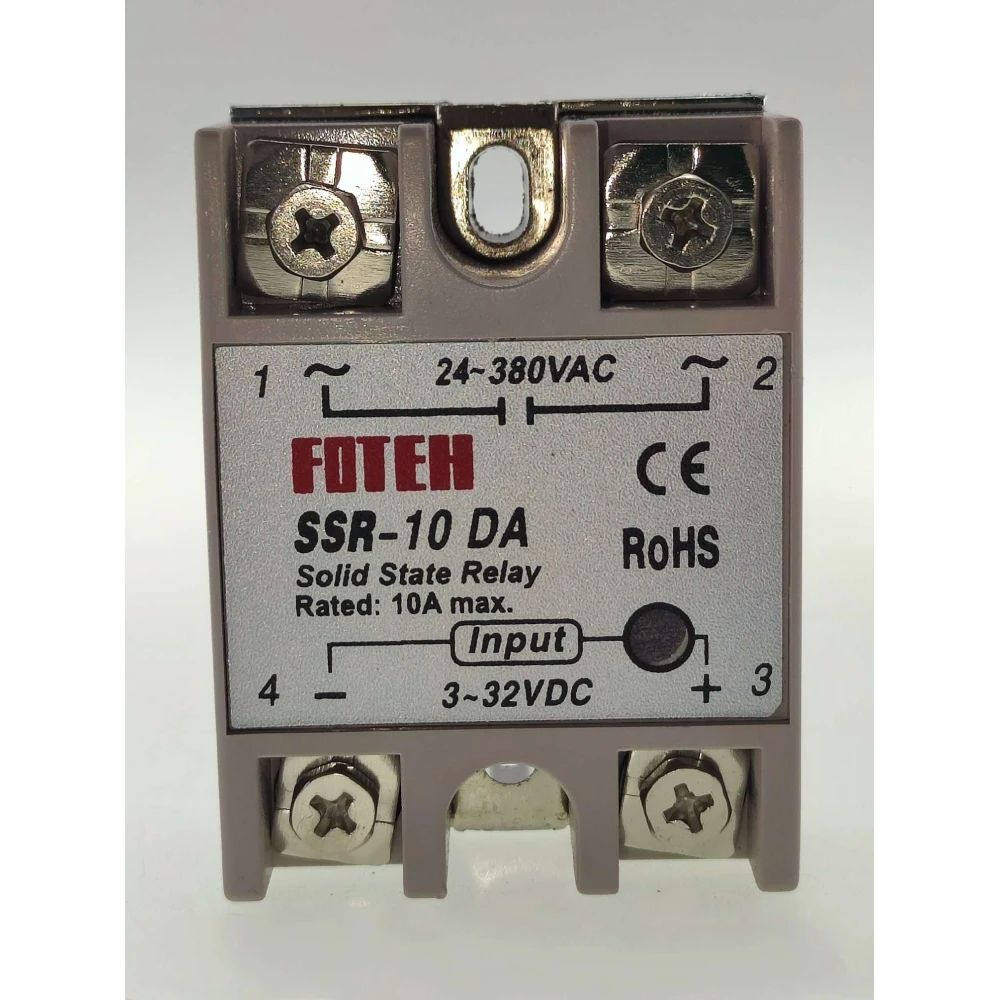

Polovodičové relé Fotek SSR-10 10A je elektronické zařízení, které funguje jako bezkontaktní spínač a je navrženo pro řízení elektrických zátěží s vysokým proudem pomocí malého řídicího signálu. Je široce používáno v aplikacích, jako je regulace teploty v systémech elektrického vytápění, kde nabízí rychlé a spolehlivé spínání.

Hlavní vlastnosti:

Vstupní napětí: 3-32 VDC
Vstupní proud: DC 3-10 mA
Výstupní napětí: 24-380 VCA
Jmenovitý výstupní proud: 10A (s bezpečnostní rezervou 3/2 pro zabránění přetížení)
Úbytek napětí v sepnutém stavu: 1.5V
Svodový proud v rozepnutém stavu: 2 mA
Doba zapnutí a vypnutí: 10 ms
Odolnost při středním napětí: 1000 VAC
Izolační odpor: 1000 MΩ / 500 VDC
Provozní teplota okolí: -30 a 75 °C
Způsob instalace: šroubové upevnění
Indikátor provozu: LED

Výhody polovodičového relé Fotek SSR-10 10A:

Dlouhá životnost díky absenci mechanického kontaktu.
Bez jiskření a hluku při spínání.
Bez elektromagnetického rušení, což zajišťuje stabilní provoz.
Vysoká rychlost spínání a silná odolnost proti rušení.
Kompaktní konstrukce, odolná proti vibracím, korozi a s ochranou proti výbuchu.
Kompatibilní s integrovanými obvody TTL, DTL, HTL a dalšími.

Typické použití: Toto relé je ideální pro řízení odporových elektrických zařízení, jako jsou topné kabely a elektrické topné potrubí. Doporučuje se ponechat proudovou rezervu 3/2 vzhledem k jmenovitému proudu, aby se zabránilo poškození a zajistil se dostatečný odvod tepla, zejména když zátěž přesahuje 5A. Pro vyšší zátěže se doporučuje použití speciálního chladiče pro polovodičová relé.

Upozornění a doporučení:

Nepoužívejte pro indukční zátěže nebo motory, protože je určeno pro odporové zátěže.
Věnujte pozornost tepelnému odvodu, aby nedošlo k přehřátí.
Instalujte správně pomocí šroubů, aby byl zajištěn dobrý tepelný i elektrický kontakt.

Toto polovodičové relé Fotek SSR-10 10A je efektivní a spolehlivé řešení pro průmyslové i domácí aplikace, které vyžadují přesné řízení elektrických zátěží s vysokou odolností a bezpečností.

Vstupní napětí: 3-32 VDC
Vstupní proud: DC 3-10 mA
Výstupní napětí: 24-380 VCA
Maximální výstupní proud: 10A s bezpečnostní rezervou
Rychlá doba spínání: 10 ms
LED indikátor provozu
Bezkontaktní konstrukce pro vyšší životnost
Kompatibilní s obvody TTL, DTL, HTL
Provozní teplota: -30 a 75 °C
Šroubová montáž pro bezpečné upevnění

Otázky a odpovědi zákazníků

Jaké jsou klíčové výhody polovodičového relé Foteh SSR-10 10A oproti tradičnímu elektromechanickému relé?

SSR-10 10A nabízí spínání bez fyzického kontaktu, což znamená žádné mechanické opotřebení, žádný hluk a vyšší odolnost vůči vibracím a korozi. Navíc nevytváří jiskry ani elektromagnetické rušení a umožňuje vyšší rychlost spínání. Hlavní nevýhodou je, že má pouze jednu skupinu kontaktů a při vyšších proudech se může zahřívat, takže je nutné řešit odvod tepla.

Jaké maximální teploty může dosáhnout při provozu a jak je třeba řešit odvod tepla?

SSR se může výrazně zahřívat při zátěži blízké 10 A. Při provozu nad 5 A je nezbytné instalovat vhodný chladič, aby nedošlo k přehřátí. Teplota chladiče by při nepřetržitém provozu neměla překročit 75–80 °C. Neinstalujte jej do uzavřených prostor bez proudění vzduchu.

Jaké běžné problémy se mohou u tohoto SSR objevit a jak jim předcházet nebo je řešit?

Nejčastější závady zahrnují přehřívání kvůli nedostatečnému chlazení, použití s nerezistivní zátěží nebo překročení proudu. Abyste předešli poškození, používejte vždy chladič odpovídající zátěži, nepřekračujte 70 % maximálního proudu a ověřte kompatibilitu zátěže. Pokud SSR zůstane trvale sepnuté, zkontrolujte přetížení nebo napěťové špičky.

K čemu slouží polovodičové relé Fotek SSR-10 10A?

Slouží k řízení odporových elektrických zátěží, zejména v systémech elektrického vytápění a regulace teploty, pomocí malého řídicího signálu.

Jak se polovodičové relé Fotek SSR-10 10A instaluje?

Instaluje se pomocí šroubů, aby byl zajištěn dobrý tepelný i elektrický kontakt. Pokud proud přesahuje 5A, je důležité použít chladič.

Jaká opatření mám dodržet při použití tohoto relé?

Mělo by se používat pouze s odporovými zátěžemi, ponechat proudovou rezervu 3/2 vzhledem k jmenovité hodnotě a zajistit dostatečný tepelný odvod, aby nedošlo k přehřátí.

Je kompatibilní s obvody TTL?

Ano, je kompatibilní s integrovanými obvody TTL, DTL, HTL a dalšími podobnými.

Jaký maximální proud toto relé zvládne?

Zvládne až 10 ampér s bezpečnostní rezervou, aby se zabránilo poškození přetížením.
