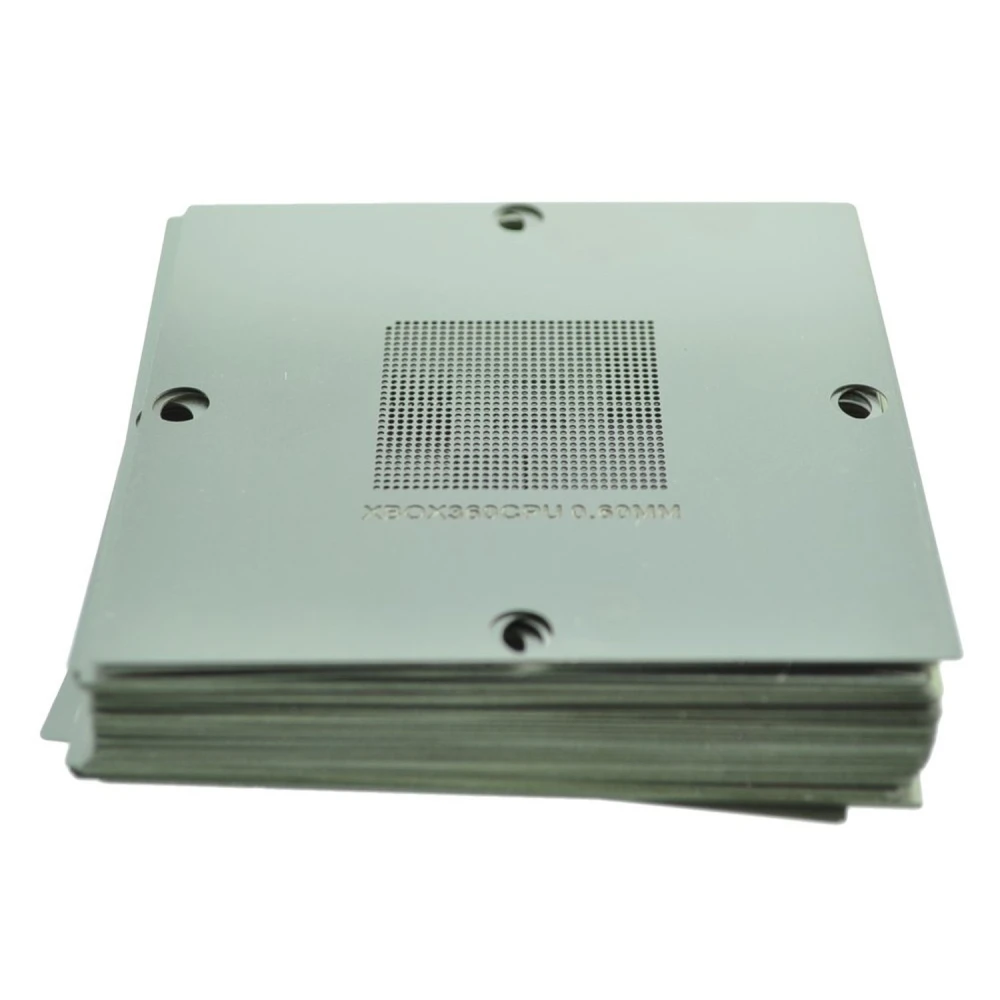

Univerzální šablony pro MK-10 – 50 stencils pro reballing
Značka: Mlink
Včetně DPH (Bez DPH: 604,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 702,54 Kč | -4% |
| 10+ | 680,58 Kč | -7% |
| 20+ | 607,40 Kč | -17% |
Sada univerzálních šablon pro MK-10 je nezbytná sada pro techniky i nadšence, kteří vyžadují přesnost při reballingu a pájení elektronických součástek. Tato sada obsahuje 50 stencils navržených tak, aby vyhovovaly široké škále integrovaných obvodů (IC) a čipů, a usnadňují přesné nanášení pájky.
Hlavní vlastnosti:
- Kompatibilita: Obsahuje šablony pro IC různých velikostí a modelů, jako jsou Xbox memory, ATI, MCP, PS3 GPU a CPU, mimo jiné.
- Různé velikosti: Šablony s pitch 0.45 mm, 0.5 mm, 0.6 mm a 0.76 mm pro různé potřeby pájení.
- Profesionální kvalita: Vyrobeno tak, aby zaručovalo přesnost při nanášení pájky a zlepšovalo kvalitu i životnost oprav.
- Univerzální použití: Vhodné pro pájecí stanice MK-10 a kompatibilní s různými značkami a modely IC.
Technické specifikace:
- 0.45 mm: 3 modely (Xbox memory, AC82GM45, AC82P45, mimo jiné)
- 0.5 mm: 13 modelů (ATI1100, RS485M, MCP67MV-A2, 945GM, GF GO7200, mimo jiné)
- 0.6 mm: 28 modelů (XBOX GPU, PS3 GPU, VT8237, ATI9200, MX440, mimo jiné)
- 0.76 mm: 6 modelů (M1671, 855GME, 82801DBM, 845MP, mimo jiné)
Typické použití:
- Reballing čipů pro konzole Xbox a PS3.
- Opravy a údržba základních desek a elektronických součástek.
- Pájení IC na stanicích MK-10.
Kompatibilita: Tato sada je kompatibilní s pájecími stanicemi MK-10 a je ideální pro reballing čipů různých značek a modelů, včetně součástek od ATI, NVIDIA, Intel a dalších výrobců.
Důležitá poznámka: Tento produkt je aktuálně vyprodán. Doporučujeme prohlédnout alternativní produkty nebo kontaktovat naši zákaznickou podporu ohledně budoucí dostupnosti.
- Obsahuje 50 stencils pro reballing a pájení IC.
- Kompatibilní se stanicemi MK-10 a mnoha modely čipů.
- Různé velikosti pitch: 0.45 mm, 0.5 mm, 0.6 mm a 0.76 mm.
- Vhodné pro konzole Xbox, PS3 a různé základní desky.
- Vyrobeno pro přesnost a profesionální kvalitu.
Otázky a odpovědi zákazníků
Pro jaké typy součástek nebo integrovaných obvodů je tato sada stencilů kompatibilní a jaké výhody nabízí oproti běžným univerzálním modelům?
Set2 Stencils Universal Pro Mk-10 obsahuje 50 stencilů navržených pro širokou škálu BGA čipů, zejména GPU a CPU konzolí (Xbox, PS3) a chipsetů PC (Intel, ATI, NVIDIA, SiS, VIA). Jeho výhoda oproti běžným univerzálním stencilem spočívá v přesném přizpůsobení pitch a rozložení kuliček (0,45 mm, 0,5 mm, 0,6 mm a 0,76 mm) pro konkrétní modely, což snižuje chyby zarovnání a zvyšuje spolehlivost reballingu u populárních čipů a jasně identifikovaných řad.
Z jakých materiálů jsou tyto stencily vyrobeny a jaká je jejich typická tloušťka?
Stencily jsou vyrobeny z nerezové oceli, standardního materiálu díky své mechanické odolnosti, dobré tepelné vodivosti a trvanlivosti vůči erozi pájecí pastou a častému čištění. Typická tloušťka se pohybuje mezi 0,10 mm a 0,15 mm, což je vhodné pro zajištění tuhosti a správného přenosu pasty během reballingu.
Existují zvláštní doporučení pro čištění a údržbu stencilů po použití?
Ano, doporučuje se čistit stencily ihned po každém použití isopropylalkoholem (minimálně 90 %) a hadříkem bez vláken, aby nedošlo k ucpání otvorů. Nepoužívejte abrazivní materiály, které by mohly poškodit perforace. Úplné vysušení zabraňuje korozi a prodlužuje životnost stencilů.
Jaká jsou omezení přesnosti těchto stencilů při použití v automatických reballingových stanicích ve srovnání s ručními zařízeními?
Tyto stencily jsou sice přesné pro ruční práci a kompatibilní s mnoha poloautomatickými stanicemi, ale nemusí dokonale sedět v automatických strojích vyšší třídy, které vyžadují specifické uchycení podle modelu a tolerance <0,05 mm. V takovém případě může dojít k drobným odchylkám u součástek s vlastním layoutem nebo nestandardními pady. Pro průmyslové aplikace se doporučuje ověřit přesnou kompatibilitu.
Obsahuje sada nějaké označení pro rychlý výběr správného stencilů a jsou k dispozici jednotlivé náhradní kusy?
Každý stencil je označen gravírovaným názvem IC a odpovídajícím pitch pro snadnou identifikaci v dílně. Ve většině obchodů se však sada prodává jako celek a prodej jednotlivých náhradních kusů nebývá zaručen. V případě doplnění je vhodné se přímo obrátit na dodavatele.
K čemu slouží sada univerzálních šablon pro MK-10?
Tato sada se používá k usnadnění reballingu a přesného pájení IC součástek v elektronických zařízeních, zejména v konzolích Xbox a PS3.
S jakými pájecími stanicemi je kompatibilní?
Je kompatibilní s pájecími stanicemi MK-10 a umožňuje přesné nanášení pájky na různé čipy.
Kolik modelů šablon sada obsahuje?
Obsahuje šablony pro více než 50 různých modelů, s pitch 0.45 mm, 0.5 mm, 0.6 mm a 0.76 mm.
Je produkt aktuálně k dispozici ke koupi?
Produkt je aktuálně vyprodán. Doporučujeme prohlédnout alternativní produkty nebo kontaktovat zákaznickou podporu ohledně budoucí dostupnosti.
Mohu tyto šablony použít k opravě konzolí Xbox a PS3?
Ano, sada obsahuje šablony určené pro čipy konzolí Xbox a PS3, což usnadňuje proces reballingu.
