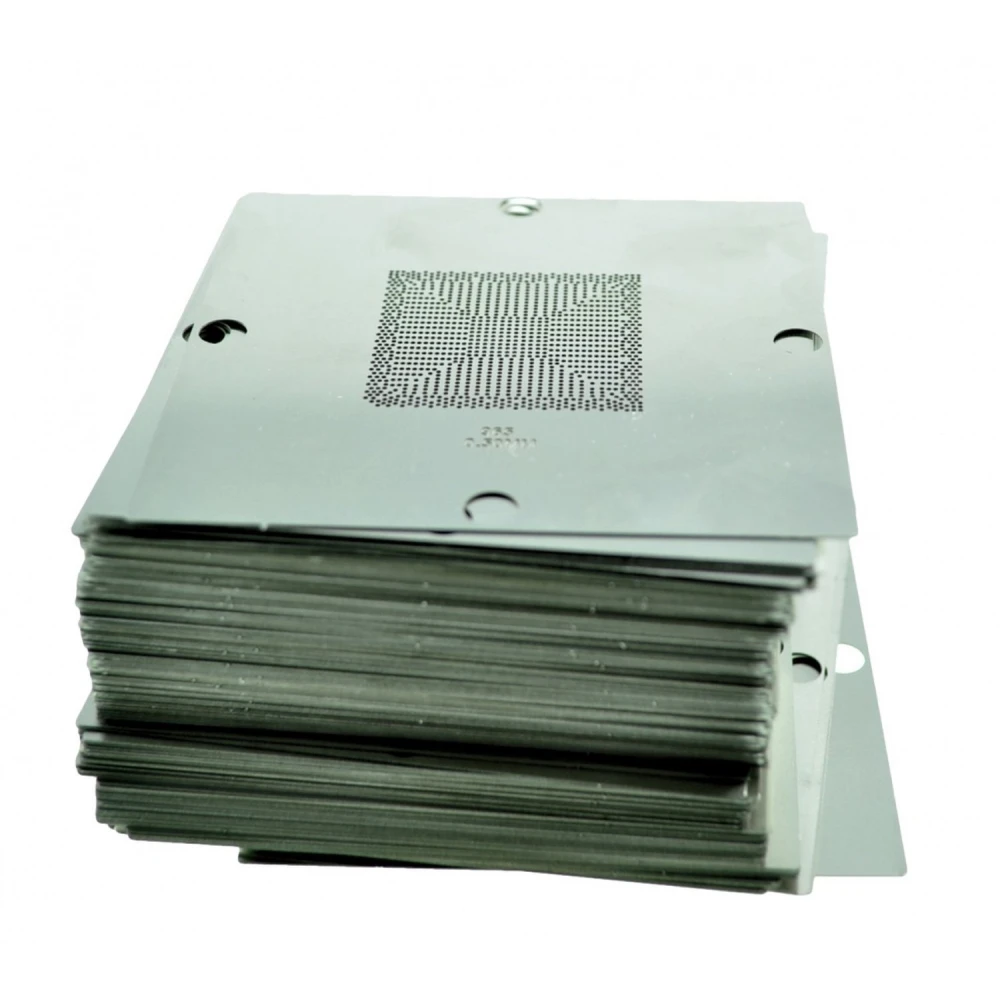

Univerzální BGA šablony 90mmx90mm MK-15 HT90, 150 ks
Značka: Mlink
Včetně DPH (Bez DPH: 2 242,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 2 605,24 Kč | -4% |
| 10+ | 2 550,96 Kč | -6% |
| 20+ | 2 388,13 Kč | -12% |
Sada 7 univerzálních šablon 90mmx90mm Mk-15/Ht90 se 150 šablonami
Tato profesionální sada šablon pro pájení BGA nabízí kompletní řešení pro reballing a opravy elektroniky. Obsahuje 150 vysoce přesných šablon, navržených pro širokou škálu integrovaných obvodů (IC) a pamětí, což usnadňuje rovnoměrnou aplikaci pájky.
Hlavní vlastnosti
- Rozměry: 90mm x 90mm
- Značka: Mlink
- Množství: 150 šablon
- Kompatibilita: Kompatibilní s IC jako BD82HM55, BD82P55, DDR1, DDR2, DDR3, pamětmi Xbox360 Cache Memory a mnoha modely ATI, NVidia, PS3, Wii a dalšími.
- Tloušťka šablony: Pohybuje se od 0.30mm do 0.76mm pro různé typy součástek
Podrobný obsah podle tloušťky
- 0.30mm (1 kus): Universal
- 0.35mm (2 kusy): BD82HM55 a Universal
- 0.4mm (2 kusy): BD82P55 a Universal
- 0.45mm (6 kusů): DDR1, DDR2, DDR3, AC82GM45, AC82P45, Universal
- 0.5mm (33 kusů): Kompatibilní s mnoha modely ATI, MCP, NVIDIA a dalšími
- 0.6mm (80 kusů): Obsahuje šablony pro Xbox 360, PS3, Wii, VIA, ATI, SIS, NVIDIA a další
- 0.76mm (26 kusů): Kompatibilní s modely jako 845GL, 855GM, SIS630, CXD2949CGB a dalšími
Typické použití
Ideální pro techniky a profesionály, kteří provádějí reballing a opravy elektronických desek, zejména u herních konzolí, grafických karet a pamětí. Usnadňuje přesnou aplikaci pájky pro zajištění spolehlivých a trvanlivých spojů.
Kompatibilita
Tato sada je kompatibilní se širokou škálou IC a pamětí, včetně populárních modelů v elektronickém a herním průmyslu, jako jsou Xbox 360, PS3, ATI, NVIDIA a další, což zajišťuje všestranné využití v různých projektech.
Poznámka: Tento produkt je aktuálně vyprodán. Pro alternativy nebo termín naskladnění kontaktujte náš tým.
- Sada 150 univerzálních BGA šablon 90mm x 90mm
- Kompatibilní s mnoha IC, pamětmi DDR a konzolemi Xbox360, PS3, Wii
- Proměnná tloušťka od 0.30mm do 0.76mm pro různé aplikace
- Značka Mlink, známá v příslušenství pro pájení a BGA reballing
- Vhodné pro profesionály v opravách elektroniky a přesném pájení
- Obsahuje šablony pro modely ATI, NVIDIA, VIA, SIS a další
- Usnadňuje rovnoměrnou aplikaci pájky pro spolehlivé spoje
Otázky a odpovědi zákazníků
Z jakého materiálu jsou stencils vyrobeny a jaká je jejich typická tloušťka?
Přiložené stencils jsou obvykle vyrobeny z nerezové oceli, a to kvůli své odolnosti a trvanlivosti při vysokých teplotách. Standardní tloušťka tohoto typu stencilů je 0,12 mm, což poskytuje rovnováhu mezi přesností aplikace pájky a mechanickou tolerancí při použití malých kuliček.
Jaký je doporučený postup čištění a údržby stencilů po použití?
Doporučuje se čistit stencils ihned po použití pomocí čisticích prostředků pro elektroniku nebo 99% isopropylalkoholu. Je třeba se vyhnout abrazivním nástrojům, aby nedošlo k deformaci otvorů. Před uložením je nutné je zcela vysušit, aby se zabránilo korozi. Skladování v antistatickém sáčku zvyšuje životnost nerezové oceli.
Obsahuje sada šablonu nebo návod pro správné zarovnání stencilu na součástku?
Sada obsahuje pouze stencils; obvykle neobsahuje šablonu ani fyzický systém zarovnání. Pro přesné umístění, zejména u součástek s roztečí menší než 0,5 mm, se doporučuje použít BGA stanici s kamerou nebo externí vodicí prvky. Před pájením je důležité ručně ověřit shodu padů.
Pro jaké typy součástek jsou tyto šablony kompatibilní?
Jsou kompatibilní se širokou škálou integrovaných obvodů (IC) a pamětí, včetně DDR1, DDR2, DDR3, konzolí Xbox360, PS3, Wii a mnoha modelů ATI, NVIDIA, VIA a SIS.
Jaká je velikost šablon v sadě?
Šablony mají univerzální velikost 90mm x 90mm, vhodnou pro většinu aplikací BGA pájení.
Kolik šablon sada obsahuje?
Sada obsahuje celkem 150 šablon různých tlouštěk a kompatibilit pro pokrytí různých potřeb.
Je produkt dostupný k okamžité koupi?
Produkt je aktuálně vyprodán. Doporučujeme kontaktovat prodejce pro ověření dostupnosti nebo alternativ.
Jaká značka tuto sadu šablon vyrábí?
Sadu vyrábí značka Mlink, specializovaná na příslušenství a spotřební materiál pro pájení a BGA reballing.
