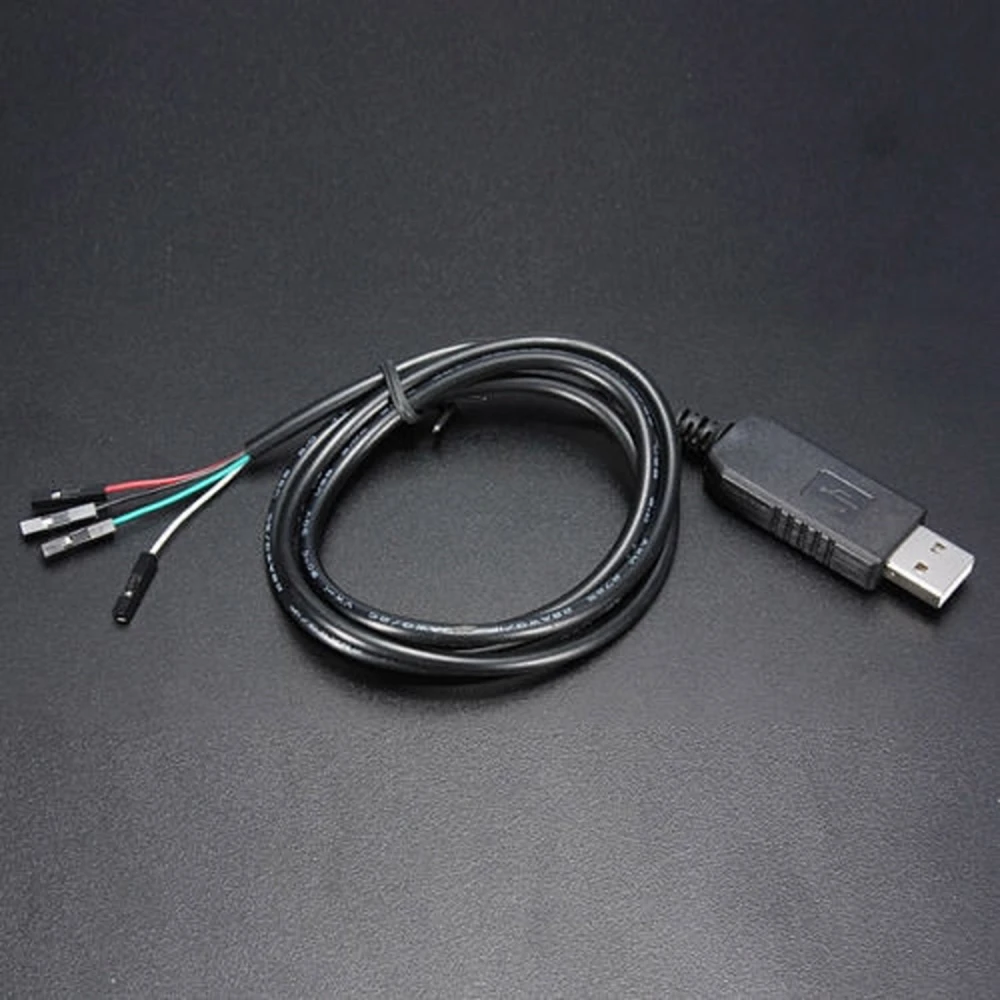

USB na RS232 TTL PL2303HX adaptér pro Arduino
Značka: satkit
Včetně DPH (Bez DPH: 50,40 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 58,54 Kč | -4% |
| 10+ | 55,50 Kč | -9% |
| 20+ | 45,74 Kč | -25% |
USB na RS232 TTL PL2303HX Cable Adaptador Arduino je převodní modul, který umožňuje připojit zařízení RS232 TTL nebo vývojové desky (DEMO BRD) k počítači pomocí standardního USB portu. Tento adaptér je praktickým a efektivním řešením pro ty, kteří pracují s Arduino a dalšími elektronickými systémy vyžadujícími sériovou komunikaci TTL.
Klíčové vlastnosti:
- Integrovaný čip: TTL COM PC-PL2303HX, který usnadňuje automatickou konverzi mezi USB a RS232 TTL.
- Konektory: standardní USB typ A samec a 4pinový TTL konektor pro snadnou integraci.
- Délka kabelu: 1000 mm (39 3/8 pulgadas), poskytující flexibilitu při připojení.
- Kompatibilita operačních systémů: Kompatibilní s Linux, Mac OS, WinCE, Windows XP, 2003, Vista a Windows 7. Není kompatibilní s Windows 8 ani Windows 10.
- Barvy vodičů a funkce:
- Černá: GND (zem)
- Zelená: TXD (přenos dat)
- Bílá: RXD (příjem dat)
- Červená: VCC (napájení 5V)
- Způsob připojení: Používá tři hlavní vodiče (RX, TX, GND) a napájení VCC pro jednoduché a bezpečné připojení.
- Důležitá poznámka: Aby nedošlo k poškození, před připojením k počítači nastavte jumper pro volbu výstupu 3.3V nebo 5.0V podle napájení požadovaného mikrokontrolérem.
Typické použití:
- Vývoj a testování s deskami Arduino a dalšími mikrokontroléry.
- Připojení zařízení RS232 TTL k moderním počítačům bez sériového portu.
- Elektronické projekty vyžadující sériovou komunikaci USB na TTL.
Kompatibilita a podpora: Tento adaptér podporuje operační systémy Linux, Mac OS, WinCE a Windows (XP, 2003, Vista a 7). Nefunguje s Windows 8 ani Windows 10, proto se před nákupem doporučuje ověřit operační systém. Ovladače PL2303 pro Windows jsou k dispozici ke stažení z oficiálních webů.
Obsah balení:
- 1 x USB na RS232/TTL PL2303HX adaptérový kabel
Tento produkt je ideální pro nadšence i profesionály, kteří potřebují spolehlivé řešení pro připojení zařízení RS232 TTL k počítačům přes USB, zejména ve vývojovém prostředí s Arduino.
- Integrovaný čip TTL COM PC-PL2303HX pro automatickou konverzi
- USB konektor typu A samec a 4pinový TTL konektor
- Kabel 1000 mm pro flexibilní připojení
- Kompatibilní s Linux, Mac, WinCE, Windows XP, 2003, Vista a 7
- Není kompatibilní s Windows 8 ani Windows 10
- Barvy vodičů: černá (GND), zelená (TXD), bílá (RXD), červená (VCC 5V)
- Připojení pomocí tří hlavních linek RX, TX, GND a napájení VCC
- Součástí je jumper pro volbu výstupu 3.3V nebo 5.0V
- Ideální pro projekty s Arduino a zařízení RS232 TTL
Otázky a odpovědi zákazníků
Jaké výhody nabízí adaptér PL2303HX oproti jiným čipům převodníků USB na TTL, jako jsou CH340 nebo FT232RL?
PL2303HX vyniká širokou kompatibilitou se staršími operačními systémy (Windows XP, Vista, 7, Linux a Mac) a snadným použitím na vývojových deskách. Čip FT232RL však obvykle nabízí lepší podporu pro novější systémy a aktualizace ovladačů, zatímco CH340 je levnější, ale někdy méně stabilní při delším přenosu. PL2303HX je vhodný pro projekty, kde je klíčová kompatibilita se staršími systémy.
Jaké jsou rozměry, hmotnost a přesný obsah balení tohoto adaptéru USB na RS232/TTL?
Adaptér obsahuje kabel o délce přibližně 1000 mm s konektorem USB typu A samec a 4pinovým TTL konektorem. Hmotnost je obvykle nižší než 50 g. Balení obsahuje pouze adaptér PL2303HX, bez dalšího příslušenství.
Jaký postup se doporučuje pro správné připojení a instalaci adaptéru s mikrokontrolérem 3,3 V nebo 5 V?
Při připojování adaptéru k mikrokontroléru se ujistěte, že je jumper nastaven podle toho, zda používáte 3,3 V nebo 5 V, a připojujte jej pouze tehdy, když adaptér NENÍ připojen k počítači (kvůli zabránění poškození proudem). Pro sériovou komunikaci se běžně používají piny GND, TXD a RXD. Před připojením vždy ověřte shodu logických úrovní.
Jaké časté problémy mohou nastat při používání tohoto typu adaptérového kabelu a jak je lze řešit?
Mezi běžné problémy patří nekompatibilita ovladačů v novějších Windows, chyba detekce portu COM a prohození signálů TX/RX. Řešením je použití podporovaných systémů, stažení specifického ovladače pro PL2303HX a kontrola správného zapojení signálů (TX na RX a RX na TX). Nedetekování v novějších Windows obvykle nemá zaručené řešení.
S jakými operačními systémy je tento adaptér kompatibilní?
Je kompatibilní s Linux, Mac OS, WinCE a Windows XP, 2003, Vista a 7. Není kompatibilní s Windows 8 ani Windows 10.
Mohu tento adaptér použít s Windows 10?
Ne, tento adaptér nefunguje s Windows 8 ani Windows 10 kvůli nekompatibilitě s ovladači PL2303.
Jak dlouhý je kabel adaptéru?
Kabel má délku 1000 mm (39 3/8 pulgadas), což poskytuje dostatečnou flexibilitu pro pohodlné připojení.
Jaké piny obsahuje TTL konektor?
Obsahuje čtyři piny: GND (černá), TXD (zelená), RXD (bílá) a VCC 5V (červená).
Musím před použitím adaptéru něco nastavit?
Ano, je nutné nastavit jumper pro volbu správného napětí (3.3V nebo 5.0V), aby nedošlo k poškození připojeného zařízení.
