RS232 TTL převodník kabel kit pro spolehlivé a univerzální sériové připojení

Name: RS232 TTL převodník kabel kit pro spolehlivé a univerzální sériové připojení
Brand: satkit
SKU: H020302-RS232-TTL
Price: 121.97 CZK
Availability: InStock

Značka: satkit

Buďte první, kdo ohodnotí tento produkt

121,97Kč

Včetně DPH (Bez DPH: 100,80 Kč)

Množstevní slevy

Množství	Cena	Uložit
2+	117,09 Kč	-4%
10+	110,99 Kč	-9%
20+	97,57 Kč	-20%

Omezené skladové zásoby

Standardní doručení Čt, Kvě 28 - Po, Čvn 1

Expresní doručení Út, Kvě 26 - St, Kvě 27

Vrácení do 30 dnů

Množství

Vrácení zdarma do 30 dnů

Bezpečná transakce

Doprava zdarma Doprava od 129 Kč

Snadné vrácení Možnost vrácení do 30 dnů

Bezpečná platba 100% bezpečné dokončení objednávky

Záruka kvality Pouze originální produkty

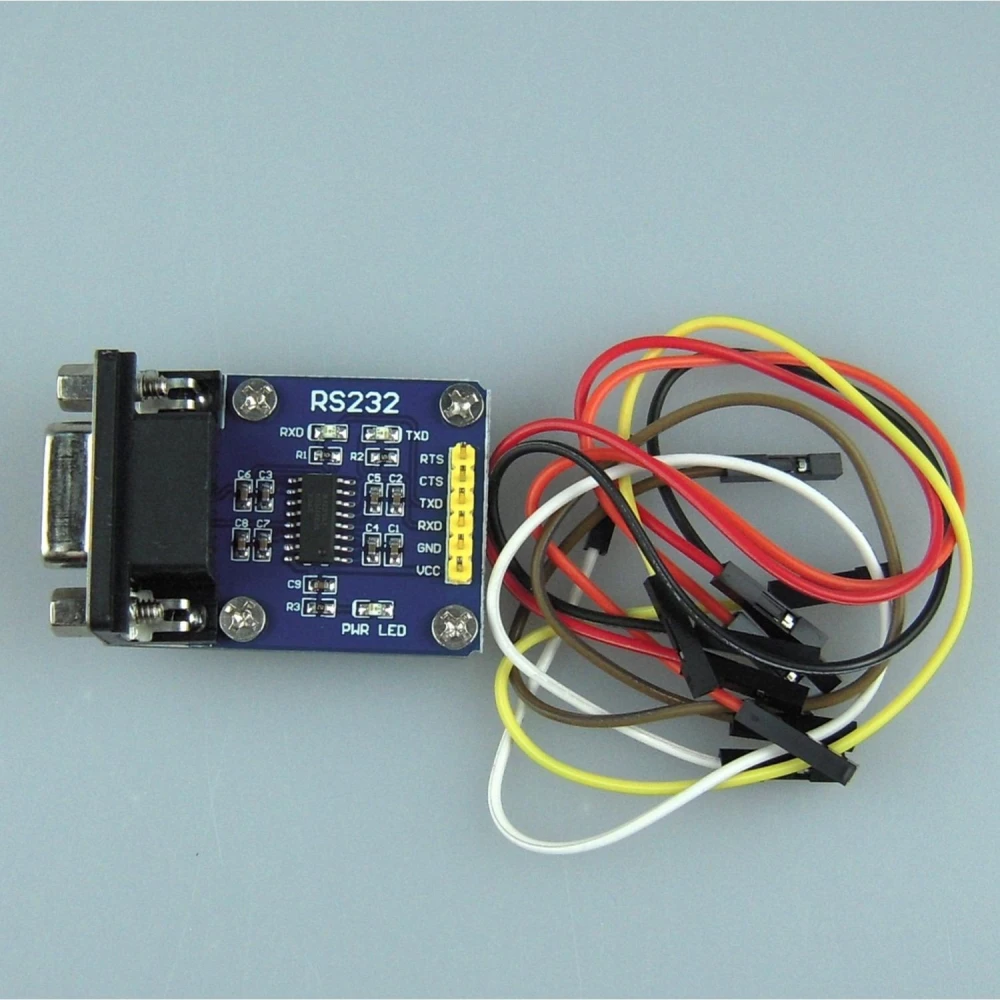

RS232 TTL Convertidor Cable Kit je efektivní řešení pro převod signálů RS232 na úrovně TTL (3.3 a 5.5V), které usnadňuje komunikaci mezi elektronickými zařízeními s různými standardy signálu.

Tato sada obsahuje oboustrannou desku plošných spojů se sítotiskem a dvěma montážními otvory, sestavenou a otestovanou pro zajištění kvality a funkčnosti.

Obsahuje originální čip MAX3232, známý svou spolehlivostí při převodu signálů.
Pracuje se zdrojem napájení 3V až 5.5V VCC, takže se přizpůsobí různým aplikacím.
Podporuje přenosové rychlosti až 250 kbit/s, což zajišťuje rychlou a stabilní komunikaci.
Má dva drivery a dva přijímače pro efektivní obousměrnou komunikaci.
Kompatibilní se sériovými porty RS232 u počítačů nebo adaptéry USB na sériový port.
Vyžaduje sériový kabel DB9 samec na samice (straight through) pro připojení k portu RS232 počítače.

Typické použití:

Připojení a komunikace s GPS jednotkami.
Rozhraní pro konzole XBOX pro vývoj nebo diagnostiku.
Programování a komunikace s mikrokontroléry Microchip PIC a Basic Stamps.
Elektronické projekty vyžadující převod úrovní signálu mezi RS232 a TTL.

Kompatibilita: Tento převodník je kompatibilní se zařízeními používajícími signály RS232 a vyžadujícími komunikaci TTL, včetně elektronických zařízení, systémů mobilní telefonie a dalších sériových zařízení.

Díky kompaktnímu provedení a vysoké kvalitě je RS232 TTL Convertidor Cable Kit nezbytným nástrojem pro techniky, vývojáře i nadšence do elektroniky, kteří potřebují spolehlivé řešení pro převod sériových signálů.

Převádí signály RS232 na úrovně TTL 3.3 až 5.5V
Obsahuje originální čip MAX3232 pro vysokou spolehlivost
Přenosová rychlost až 250 kbit/s
Dva drivery a dva přijímače pro obousměrnou komunikaci
Kompatibilní se sériovými porty RS232 a adaptéry USB na sériový port
Oboustranná deska plošných spojů se sítotiskem a montážními otvory

Otázky a odpovědi zákazníků

Jaké výhody nabízí čip MAX3232 oproti jiným převodníkům RS232-TTL dostupným na trhu?

Čip MAX3232 vyniká kompatibilitou s širším rozsahem napájecích napětí (3,3 až 5,5 V), nízkým provozním proudem a vysokou spolehlivostí při převodu logických úrovní. Na rozdíl od klasické varianty MAX232 může MAX3232 komunikovat s moderními systémy s logikou 3,3 V, čímž rozšiřuje kompatibilitu s mikrokontroléry a současnými moduly.

Jaké jsou fyzické rozměry modulu a co přesně obsahuje kit?

Modul má přibližnou velikost 40 mm x 25 mm a hmotnost méně než 20 g. Kit obsahuje osazenou desku s převodníkem založeným na MAX3232, propojovací kabel a připojovací piny pro TTL. Kabel DB9-M/F potřebný pro připojení k portu RS232 na PC není součástí balení.

Existuje nějaké doporučení pro montáž, aby se předešlo chybám v komunikaci nebo poškození kvůli nesprávnému připojení?

Doporučuje se nejprve připojit stranu RS232 k portu počítače/vývojové desky a ověřit správné pinout na straně TTL. Prohození TX/RX je častou příčinou chyb. Nepřipojujte VCC modulu ke zdrojům vyšším než 5,5 V, aby nedošlo k poškození MAX3232. Vždy používejte přímý, nikoli křížený kabel DB9-M/F.

Splňuje převodník nějakou normu elektrické bezpečnosti nebo ochrany ESD (elektrostatický výboj)?

Integrovaný obvod MAX3232 má interní ESD ochranu podle IEC 61000-4-2 a zvládá typické přímé výboje až ±15 kV na datových linkách RS232. Deska však neobsahuje další ochrany na úrovni konektorů, proto se doporučuje opatrnost v průmyslovém prostředí.

K čemu slouží RS232 TTL převodník kabel kit?

Slouží k převodu sériových signálů RS232 na úrovně TTL a umožňuje komunikaci mezi zařízeními s různými standardy signálu.

S jakými zařízeními je tento převodník kompatibilní?

Je kompatibilní s GPS jednotkami, konzolemi XBOX, mikrokontroléry Microchip PIC, Basic Stamps a dalšími zařízeními používajícími signály RS232 nebo TTL.

Jaký kabel potřebuji pro připojení převodníku k počítači?

Potřebujete sériový kabel DB9 samec na samice (straight through) pro připojení převodníku k portu RS232 počítače.

Jaká je maximální přenosová rychlost dat?

Maximální rychlost je až 250 kbit/s, což zajišťuje rychlou a stabilní komunikaci.

Jaký rozsah napětí převodník podporuje?

Pracuje s napájecím napětím mezi 3V a 5.5V VCC.
