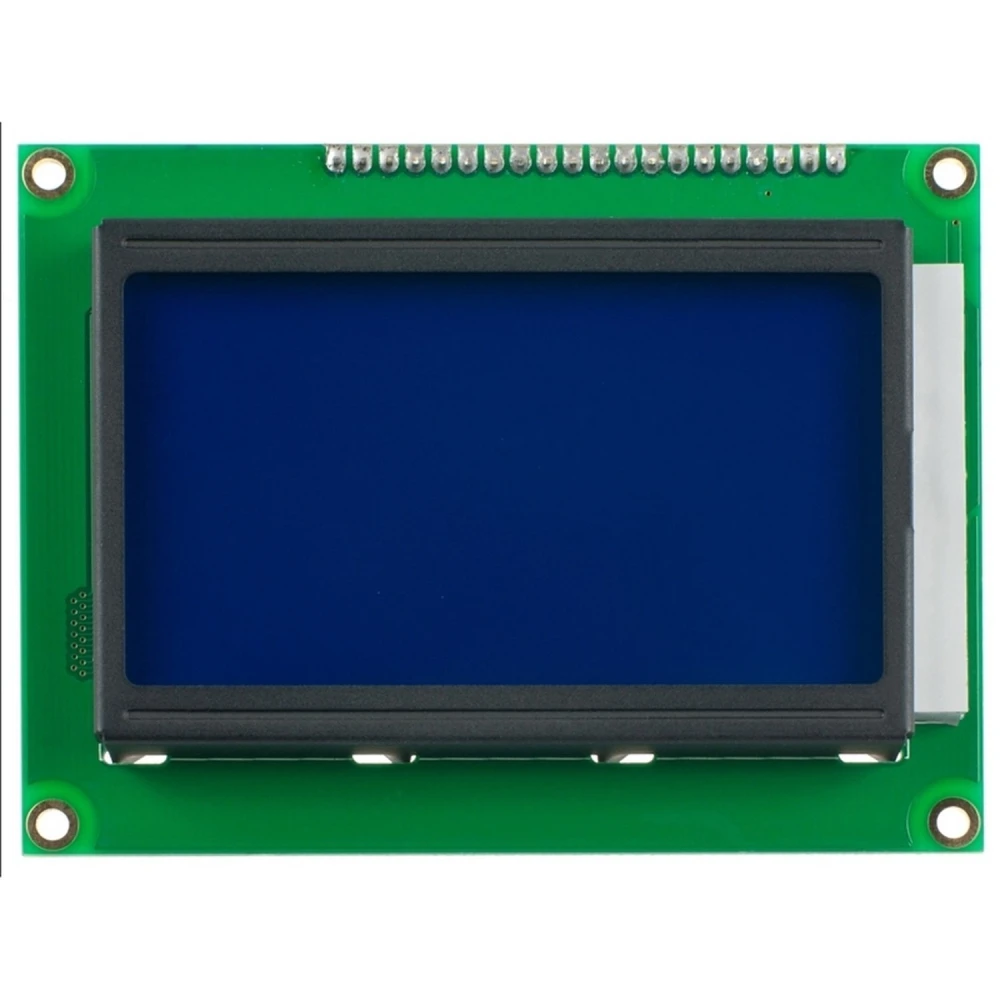

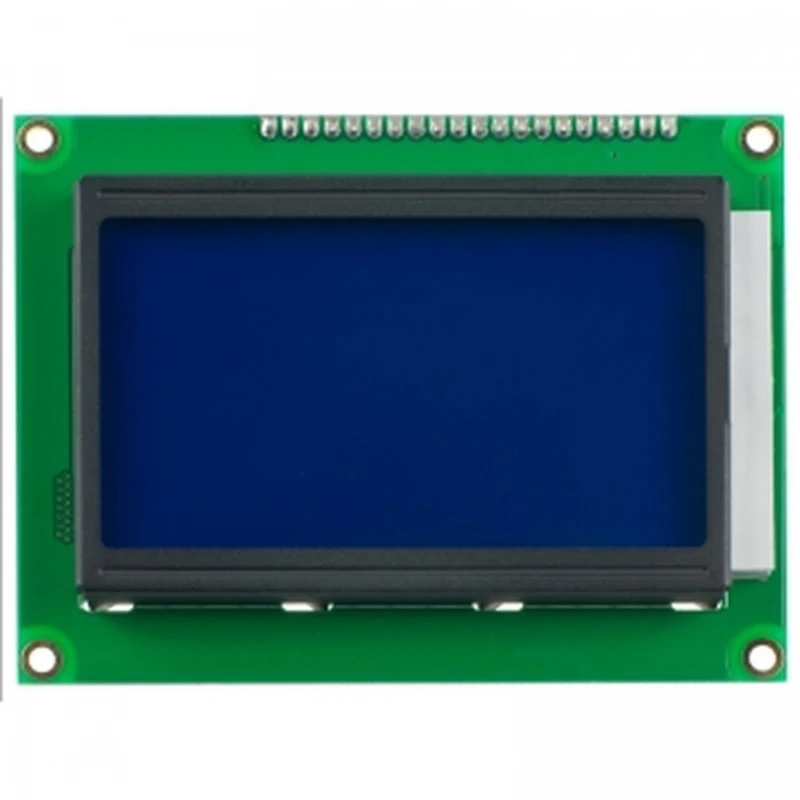

Lcd12864 128x64 grafický LCD displej pro Arduino je grafický LCD modul s modrým podsvícením a bílými znaky, navržený pro přehledné a ostré zobrazení v elektronických projektech. Tento displej je kompatibilní s deskami Arduino Uno a Mega2560, stejně jako s mikrokontroléry PIC, AVR a STM32, což z něj dělá všestrannou volbu pro vývojáře i elektronické nadšence.
Hlavní vlastnosti:
- Grafické rozlišení 128x64 bodů pro zobrazení grafiky i textu.
- Modré podsvícení s bílými znaky pro výbornou čitelnost.

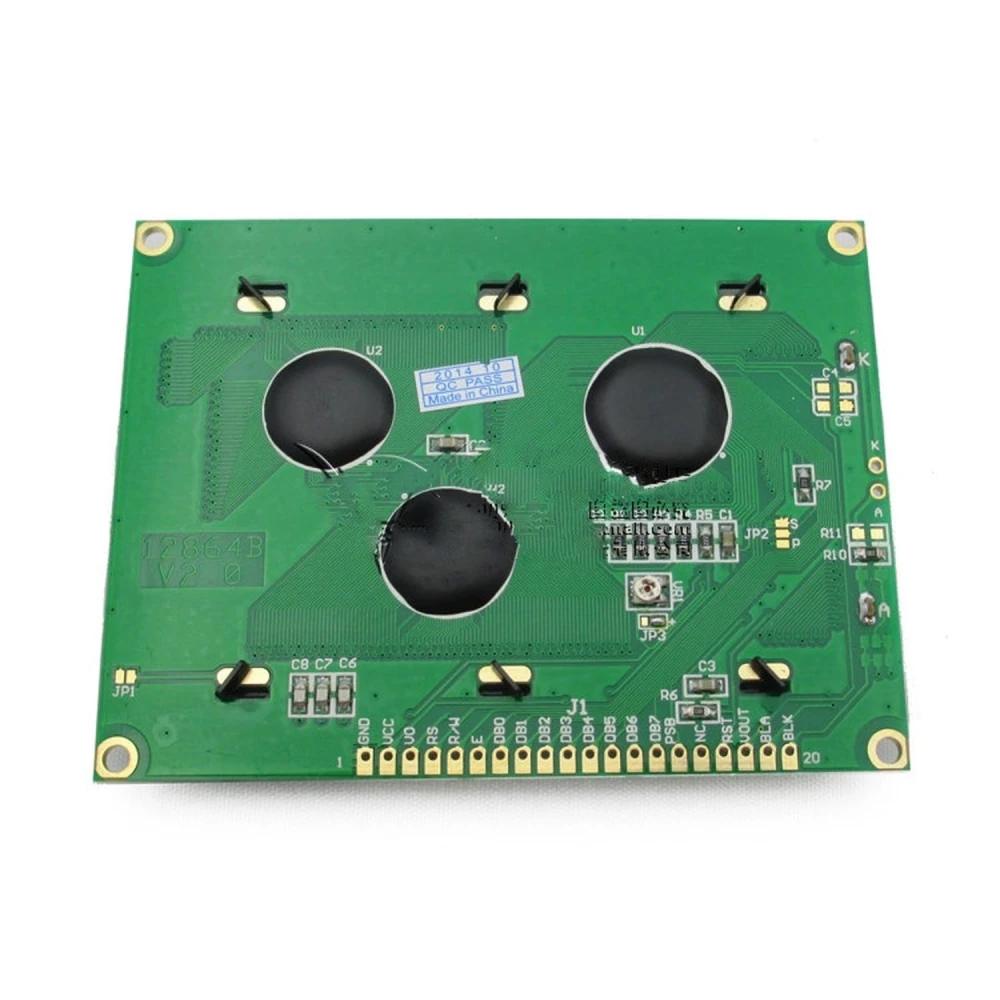

- Integrovaný řadič ST7920 podporující paralelní i sériovou komunikaci.
- Napájení 5V, vhodné pro většinu projektů s Arduino.
- Rozměry PCB: 93 x 70 x 13 mm, viditelná plocha 72 x 40 mm.
Technické specifikace:
- Rozteč bodů: 0.52 x 0.52 mm.
- Velikost každého bodu: 0.48 x 0.48 mm.
- Paralelní rozhraní: Piny pro napájení, řízení, data a podsvícení podrobně pro přímé připojení.
- Sériové rozhraní: Piny pro napájení, řízení čipu, data a hodiny pro efektivní sériovou komunikaci.
Typické použití a kompatibilita:
Tento displej je ideální pro projekty, které vyžadují zobrazení grafických informací nebo textu v reálném čase, jako jsou vestavěné systémy, měřicí přístroje, uživatelská rozhraní a přenosná zařízení. Kompatibilita s Arduino Uno a Mega2560 usnadňuje integraci do DIY projektů a prototypů. Kromě toho jej lze použít s mikrokontroléry PIC, AVR a STM32, čímž se rozšiřuje rozsah jeho využití.
Připojení a ovládání:
Modul lze připojit pomocí paralelní nebo sériové komunikace podle potřeb projektu. Řadič ST7920 umožňuje ovládat složitou grafiku i text pomocí specifických příkazů. Podsvícení je napájeno 5V, což zajišťuje dobrou viditelnost i v prostředí se slabým osvětlením.
Klíčové výhody:
- Vysoké grafické rozlišení pro přesné detaily.
- Snadná integrace s deskami Arduino i dalšími mikrokontroléry.
- Podsvícení zlepšuje čitelnost v různých podmínkách.
- Robustní řadič ST7920 s širokou podporou.
Stručně řečeno, Lcd12864 128x64 grafický LCD displej pro Arduino je základní součástí pro každého, kdo hledá efektivní a všestranné vizuální řešení pro své elektronické projekty. Díky kompaktnímu provedení, snadnému použití a kompatibilitě je skvělou volbou pro vývojáře i tvůrce.
- Grafický LCD displej 128x64 bodů s modrým podsvícením a bílými znaky
- Řadič ST7920 kompatibilní s paralelní i sériovou komunikací
- Napájení 5V vhodné pro Arduino Uno a Mega2560
- Rozměry modulu: 93 x 70 x 13 mm; viditelná plocha: 72 x 40 mm
- Kompatibilní s mikrokontroléry PIC, AVR a STM32 pro větší univerzálnost
Otázky a odpovědi zákazníků
Jaké výhody nabízí displej Lcd12864 oproti jiným LCD displejům, jako je 1602, v projektech Arduino?
Lcd12864 umožňuje zobrazovat grafiku až v rozlišení 128 × 64 pixelů, zatímco 1602 podporuje pouze alfanumerické znaky v matici 16 × 2. To usnadňuje zobrazování obrázků, ikon a vizuálně složitějších dat. Zároveň to ale znamená vyšší nároky na paměť mikrokontroléru a o něco pokročilejší programování.
Jaké jsou rozměry, přibližná hmotnost a komponenty obsažené v balení Lcd12864?
Lcd12864 měří 93 mm × 70 mm × 13 mm (PCB) a viditelná plocha je 72 mm × 40 mm. Hmotnost se obvykle pohybuje kolem 80–100 g. Balení zpravidla obsahuje pouze LCD modul; kabely a piny mohou být součástí jen pokud to uvádí dodavatel.
S jakými mikrokontroléry a deskami je tento displej kompatibilní a jaké jsou požadavky na elektrické připojení?
Displej funguje s Arduino Uno, Mega2560, mikrokontroléry PIC, AVR a STM32. Vyžaduje napájení +5 V pro logiku i podsvícení. Lze jej připojit paralelním nebo sériovým rozhraním, přičemž režim se volí pomocí pinu PSB.
Na co je třeba dát pozor při instalaci, aby nedošlo k poškození displeje?
Doporučuje se správně připojit kontrast (V0), zabránit přepólování a napájet až po kontrole všech spojů. Pin /RESET je třeba na začátku krátce aktivovat. Vyhněte se zkratům, zejména na pinech podsvícení (A a K, 5V a 0V).
Co dělat, když displej po připojení zobrazuje jen tmavé bloky nebo nereaguje?
To obvykle znamená problém s kontrastem (upravte pin V0), chybné zapojení dat nebo chybu v komunikačním režimu (zkontrolujte PSB). Prověřte také kabeláž a ujistěte se, že mikrokontrolér vysílá správné signály podle zvoleného režimu.
S jakými deskami Arduino je Lcd12864 128x64 kompatibilní?
Je kompatibilní s Arduino Uno a Mega2560, stejně jako s mikrokontroléry PIC, AVR a STM32.
Jaký typ komunikace tento displej podporuje?
Podporuje paralelní i sériovou komunikaci díky řadiči ST7920.
Jaké napájení tento modul vyžaduje?
Modul funguje s napájením 5V.
Jaké je podsvícení displeje?
Má modré podsvícení s bílými znaky pro dobrou viditelnost.
Jak velká je viditelná plocha displeje?
Viditelná plocha měří 72 x 40 mm.
