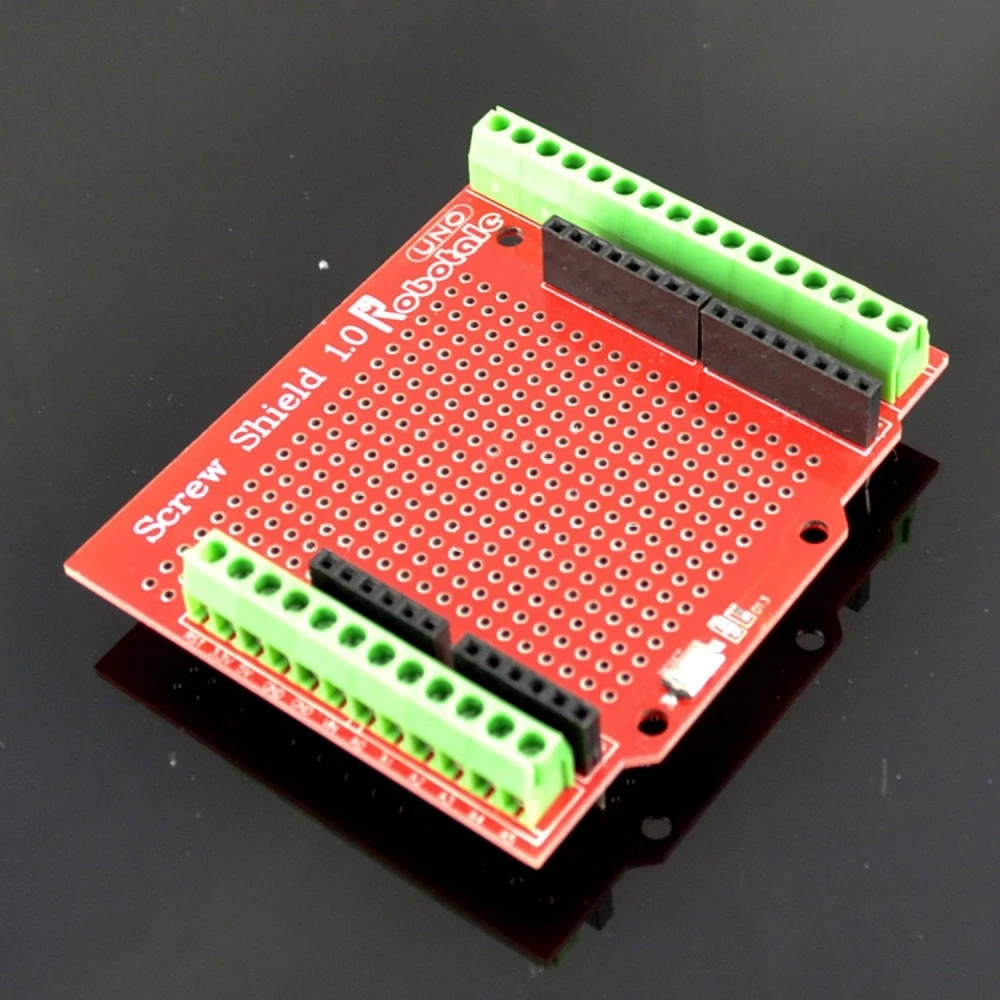

Proto Screw Shield se šroubovacími svorkami pro Arduino UNO a MEGA2560
Značka: satkit
152,46Kč
Včetně DPH (Bez DPH: 126,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 146,36 Kč | -4% |
| 10+ | 138,74 Kč | -9% |
| 20+ | 121,97 Kč | -20% |
Skladem - Odesíláme ihned
Standardní doručení
Po, Čvn 15 - St, Čvn 17
Expresní doručení
Čt, Čvn 11 - Pá, Čvn 12
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Proto Screw Shield je rozšiřující deska navržená pro snadné a bezpečné elektrické propojení v projektech s Arduino UNO a MEGA2560. Díky svorkám se šroubovacím konektorem umožňuje upevnění vodičů většího průřezu než u běžných prototypových zapojení, takže je ideální pro průmyslové aplikace, automatizaci a hotové produkty.
Klíčové vlastnosti:
- Bezpečné připojení pomocí šroubů: Vodiče jsou pevně uchyceny pomocí šroubů v paticích, což zajišťuje stabilní spoj odolný proti vibracím.
- Standardní svorky 3,81 mm: Kompatibilní s deskami Arduino UNO a MEGA2560, což zajišťuje maximální kompatibilitu.
- Široká oblast I/O připojení: Usnadňuje připojení více zařízení a senzorů.
- Oboustranná prototypovací plocha: Umožňuje montáž a pájení součástek přímo na desku pro vývoj vlastních obvodů.
- Přehledný potisk pinů: Snadno identifikuje každé připojení a pomáhá předcházet chybám.
- Samice pro vrstvení dalších Shieldů: Kompatibilní s dalšími moduly pro rozšíření funkcí.
- Tlačítko reset a LED na pinu D13: Integrované funkce pro snadnější testování a restart.
- Montážní otvory: Umožňují upevnit Shield k desce Arduino pomocí šroubů pro větší stabilitu.
Typické použití: Ideální pro vývojáře a profesionály, kteří potřebují robustní řešení pro prototypování a montáž v projektech elektroniky, průmyslové automatizace a finálních produktů vyžadujících bezpečné a trvanlivé připojení.
Kompatibilita: Kompatibilní výhradně s deskami Arduino UNO a MEGA2560, což zaručuje přesné usazení a plnou funkčnost.
Obsah balení:
- 1 ks Proto Screw Shield se šroubovacími svorkami pro Arduino UNO a MEGA2560.
- Šroubovací svorky pro bezpečné a stabilní připojení
- Kompatibilní s Arduino UNO a MEGA2560
- Standardní svorky 3,81 mm pro maximální kompatibilitu
- Oboustranná prototypovací plocha pro přímé pájení
- Samice pro vrstvení dalších Shieldů nebo rozšíření
- Součástí je tlačítko reset a LED na pinu D13
- Montážní otvory pro upevnění k Arduinu šrouby
- Ideální pro průmyslové projekty a automatizaci
Otázky a odpovědi zákazníků
Jaké výhody nabízí Proto Screw Shield oproti standardním prototypovacím shieldům bez šroubových svorek?
Proto Screw Shield umožňuje upevnění kabelů pomocí šroubových svorek, což zlepšuje mechanickou i elektrickou bezpečnost oproti běžným headerům. Tato vlastnost umožňuje použití kabelů většího průřezu, což je užitečné v průmyslovém prostředí nebo u prototypů vystavených vibracím. Hlavní nevýhodou je mírně větší velikost a nižší rychlost připojování/odpojování ve srovnání se standardními jumpery.
Jaké jsou hlavní materiály, rozměry a hmotnost shieldu?
Shield je vyroben z oboustranné PCB desky z FR4 skelného laminátu, standardních šroubových svorek 3,81 mm, samičích pinů a základních součástek (tlačítko, LED). Jeho typické rozměry jsou 70 mm x 54 mm x 20 mm (po instalaci) a přibližná hmotnost je 40 g. V závislosti na šarži se mohou vyskytnout drobné odchylky.
Jakou kompatibilitu má tento shield s jinými verzemi Arduino nebo klony?
Shield se přímo instaluje na originální nebo klonované desky Arduino UNO a MEGA2560 se stejným rozložením pinů. Fyzicky není kompatibilní s deskami jiného formátu, například Nano, Leonardo nebo Due, bez speciálních adaptérů.
Jaká opatření je třeba dodržet, aby byla zachována dobrá vodivost a odolnost šroubových svorek?
Doporučuje se nepoužívat příliš dlouhé odizolované vodiče a pravidelně kontrolovat dotažení šroubů, aby se předešlo falešným kontaktům nebo uvolnění vlivem vibrací. V agresivním prostředí se doporučuje kontakty pravidelně čistit a vyhýbat se dlouhodobé vlhkosti, protože šrouby jsou z poniklované oceli a při přímém vystavení mohou rezivět.
Splňuje Proto Screw Shield nějakou elektrickou nebo bezpečnostní normu a existují náhradní díly, pokud se svorky poškodí?
Produkt je určen pro prototypování a vzdělávání, proto nemá specifické certifikace (například garantované CE nebo RoHS z výroby). Šroubové svorky jsou standardní díly 3,81 mm, které lze snadno nahradit běžnými elektronickými náhradními díly. Při výměně si pro přesné doladění ověřte datasheet konektorů.
S jakými deskami Arduino je Proto Screw Shield kompatibilní?
Je kompatibilní výhradně s deskami Arduino UNO a MEGA2560.
Mohu s tímto Shieldem použít silnější vodiče?
Ano, díky šroubovacím svorkám umožňuje upevnění silnějších vodičů než u tradičních prototypových zapojení.
Obsahuje prostor pro prototypování?
Ano, má oboustrannou prototypovací plochu pro montáž a pájení součástek přímo.
Lze Shield upevnit k desce Arduino?
Ano, má montážní otvory pro upevnění šrouby k desce Arduino.
Jaké příslušenství je součástí balení?
Balení obsahuje 1 ks Proto Screw Shield se šroubovacími svorkami.
