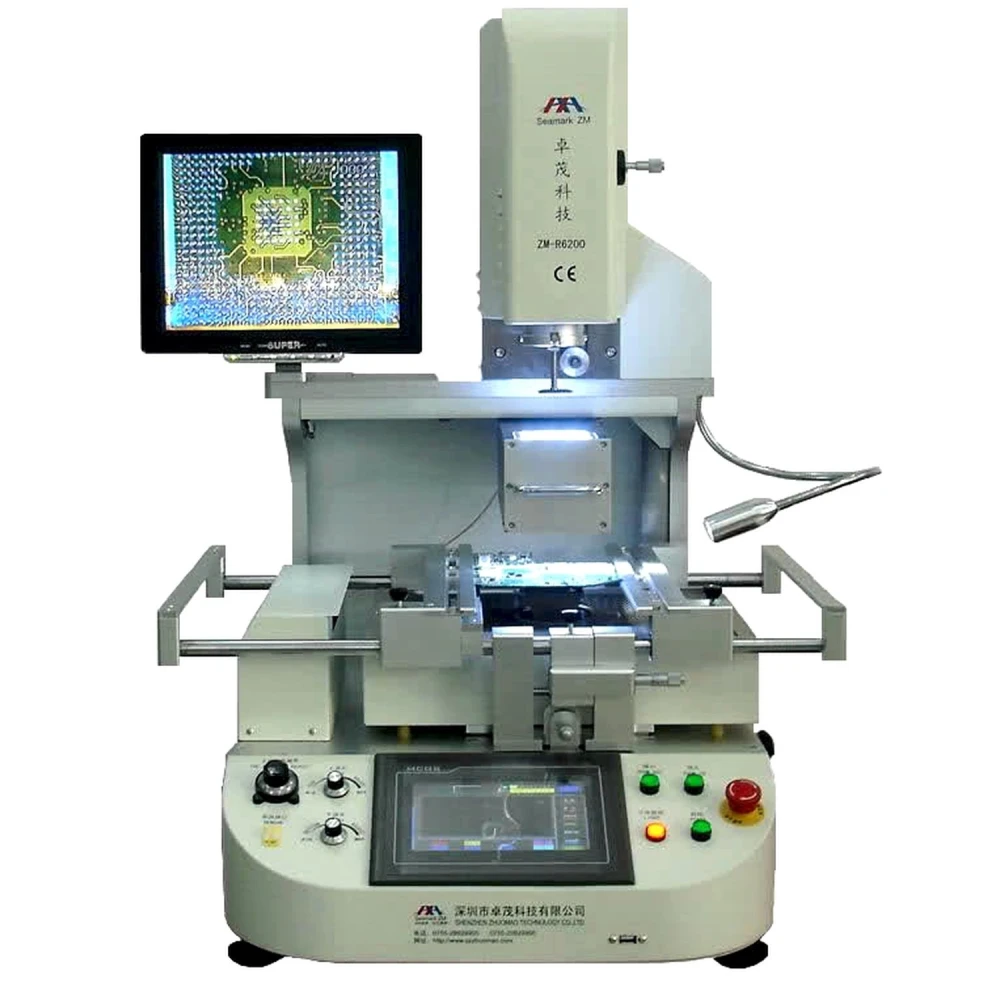

Zhuomao ZM-R6200-C: profesionální pájecí stanice na objednávku
Značka: Zhuomao
Včetně DPH (Bez DPH: 126 000,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 146 361,60 Kč | -4% |
| 10+ | 143 312,40 Kč | -6% |
| 20+ | 137 214,00 Kč | -10% |
Estación Zhuomao ZM-R6200-C je profesionální pájecí stanice určená pro specializované úkoly, jako je BGA reballing a opravy velkých elektronických desek. Tato stanice vyniká vysokou přesností, všestranností a pokročilou technologií, která zajišťuje optimální výsledky při pájení a odpájení.
Navržena pro profesionální uživatele, tato stanice se vyznačuje systémem řízení PCL a dotykovou obrazovkou s vysokým rozlišením, která umožňuje ukládání více teplotních profilů s ochranou heslem. Navíc obsahuje okamžitou analýzu teplotních křivek pro důkladnou kontrolu během procesu.
Hlavní vlastnosti:
- Přesný pohyb v osách X, Y a Z díky posuvníku adoptliner, který usnadňuje jemné nastavení a rychlé polohování.
- Tři nezávislé topné zóny: dva horkovzdušné ohřívače a jeden infračervený ohřívač pro předehřev, s regulací teploty s přesností ±3 °C.
- 360° otočné horkovzdušné trysky s magnetem pro snadnou instalaci a výměnu, přizpůsobitelné různým potřebám.
- Vysoce přesný importovaný termočlánek typu K s uzavřenou regulační smyčkou a systémem automatické kompenzace teploty.
- Držák PCB s V-drážkou a flexibilním upevněním, který chrání desku během ohřevu a chlazení, kompatibilní s jakoukoli velikostí BGA pouzdra.
- Ventilátor s příčným prouděním pro rychlé chlazení desky, zvyšující efektivitu práce.
- Integrované vakuové čerpadlo a externí odsávací pero pro rychlou manipulaci s čipy.
- Systém CCD vidění umožňující přesnou vizuální kontrolu během pájení a odpájení.
- Velká ohřevná plocha vhodná pro velké desky, včetně notebooků, herních konzolí, serverů a chytrých televizorů.
- Certifikace CE, nouzové zastavení a automatická ochrana proti přehřátí a neobvyklým výpadkům napájení.
Technické specifikace:
| Parametr | Detail |
|---|---|
| Poder total | 5600 W |
| Calentador superior | 800 W |
| Calentador inferior | Segundo calentador 800 W, tercer calentador IR 3900 W |
| Alimentación eléctrica | AC 220V ±10%, 50/60 Hz |
| Dimensiones | 640 × 630 × 900 mm |
| Posicionamiento | Ranura en V con soporte ajustable en todas direcciones mediante fijación universal externa |
| Control de temperatura | Sensor tipo K, circuito cerrado, independiente, precisión ±3 °C |
| Tamaño PCB compatible | Mínimo 20×20 mm, máximo 570×370 mm |
| Control eléctrico | Módulo de control de temperatura altamente sensible, pantalla táctil de Taiwán, compatible con PLC Mitsubishi Fx2n |
| Peso neto | 70 kg |
Typické použití:
- Opravy a reballing BGA čipů na elektronických deskách.
- Pájení a odpájení součástek na velkých deskách plošných spojů.
- Opravy elektronických zařízení, jako jsou notebooky, herní konzole, servery a chytré televizory.
Kompatibilita: Tato stanice je kompatibilní s více teplotními profily a BGA pouzdry jakékoli velikosti, a je také vhodná pro desky různých rozměrů a typů elektronických zařízení.
Důležitá poznámka: Tento produkt je k dispozici pouze na objednávku. Před nákupem prosím zvažte dodací lhůty a ověřte dostupnost.
- Celkový výkon 5600W pro efektivní ohřev.
- Tři nezávislé topné zóny s přesností ±3 °C.
- HD dotyková obrazovka s řízením PCL a ukládáním teplotních profilů.
- CCD systém pro vizuální kontrolu při pájení a odpájení.
- Nastavitelný držák PCB s V-drážkou proti deformaci desky.
- Integrované vakuové čerpadlo a odsávací pero pro rychlou manipulaci s čipy.
- Velká ohřevná plocha pro velké desky a různá zařízení.
- Certifikace CE s ochranou a nouzovým zastavením.
- Kompatibilní s PLC Mitsubishi Fx2n a pokročilým elektrickým řízením.
- Dostupná pouze na objednávku, ověřte dodací lhůtu.
Otázky a odpovědi zákazníků
Jaké výhody nabízí stanice Zhuomao Zm-R6200-C oproti jiným BGA stanicím z hlediska řízení teploty a přesnosti polohování?
Zhuomao Zm-R6200-C vyniká přesným řízením teploty pomocí tří nezávislých zón (dvě zóny horkého vzduchu a jedna spodní IR), přičemž odchylky udržuje v rámci ±3 °C. Systém os X-Y-Z s lineárními vedeními umožňuje jemné i rychlé nastavení, což zvyšuje přesnost zarovnání oproti běžným ručně nastavovaným zařízením. Výsledkem je nižší riziko poškození přehřátím a lepší opakovatelnost při složitých BGA opravách.
Jaké jsou rozměry, hmotnost a hlavní materiály stanice a co přesně je součástí balení při doručení?
Stanice Zhuomao Zm-R6200-C má přibližné rozměry 660 mm × 610 mm × 600 mm a hmotnost kolem 45–50 kg v závislosti na příslušenství. Je vyrobena především z průmyslového hliníku a oceli, což zajišťuje robustnost. Standardní balení obvykle obsahuje hlavní stanici, dotykový displej, základní sadu trysek pro horký vzduch, napájecí kabel, termopáry typu K, drobné nástroje a uživatelský manuál. Doporučuje se ověřit přesný obsah u distributora, protože konfigurace se může lišit podle objednávky.
S jakými napájecími zdroji a napětím je Zm-R6200-C kompatibilní a jaké jsou elektrické požadavky pro bezpečnou instalaci?
Zm-R6200-C obvykle vyžaduje jednofázové napájení 220–240 V AC, 50/60 Hz, s odhadovaným maximálním zatížením 5.5 kW. Zásuvka musí mít odpovídající kapacitu a spolehlivé uzemnění. Pro bezpečnou instalaci se doporučuje samostatný jistič a dodržení místních norem IEC nebo ekvivalentních předpisů pro laboratorní zařízení.
Jakou preventivní údržbu tato stanice potřebuje a jak ji čistit, aby byla zajištěna dlouhá životnost?
Preventivní údržba zahrnuje měsíční kontrolu a čištění trysek, teplotních senzorů a vzduchových filtrů. Je důležité pravidelně kontrolovat stav lineárních vedení a mazat je podle specifikace výrobce. Čištění by mělo probíhat měkkým suchým hadříkem; nepoužívejte agresivní rozpouštědla. Pravidelná kontrola kabelů a spojů pomáhá předcházet elektrickým poruchám. Dodržování těchto postupů prodlužuje životnost a snižuje prostoje.
Jsou pro Zm-R6200-C dostupné náhradní díly nebo poprodejní podpora a jaká je typická záruční doba?
Stanice má k dispozici náhradní díly pro trysky, termopáry, displeje a topné moduly, obvykle zajišťované autorizovanými distributory. Typická záruční doba je 12 měsíců od nákupu a pokrývá výrobní vady, ale je třeba ji ověřit podle dodavatele. Poprodejní podpora obvykle zahrnuje technické poradenství a dodávky dílů po několik let, podle dostupnosti výrobce.
Je Zhuomao ZM-R6200-C skladem k okamžitému odeslání?
Ne, tato stanice je dostupná pouze na objednávku, proto se před nákupem doporučuje ověřit dodací lhůtu.
Jak velké PCB může tato stanice zpracovat?
Může zpracovat desky od 20×20 mm až do maximální velikosti 570×370 mm.
Jaký typ regulace teploty stanice používá?
Používá senzor typu K s uzavřenou regulační smyčkou a přesností ±3 °C pro každou nezávislou topnou zónu.
Pro jaké aplikace je tato stanice ideální?
Je ideální pro BGA reballing, pájení a odpájení součástek na velkých deskách a opravy zařízení, jako jsou notebooky, konzole a servery.
Obsahuje bezpečnostní ochranu?
Ano, má certifikaci CE, nouzové zastavení, automatickou ochranu proti přehřátí a vypnutí v případě nehody.
