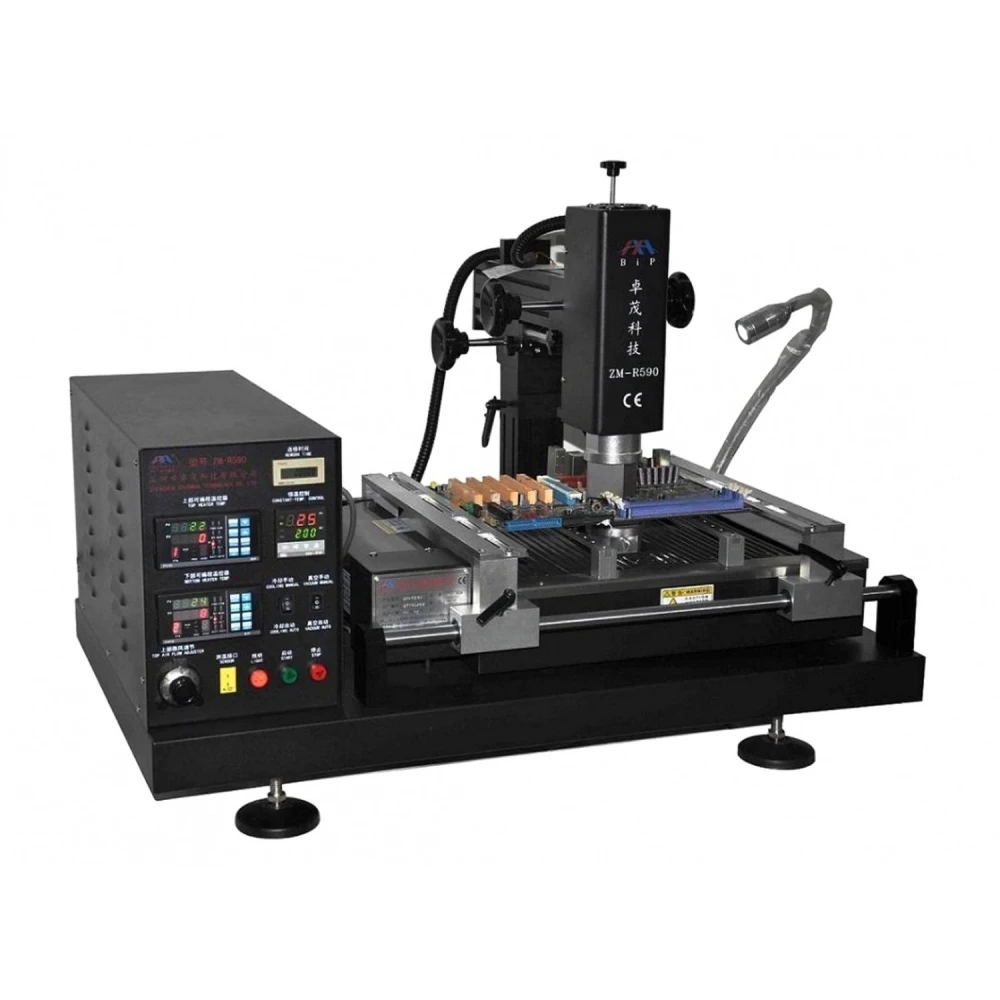

Zhuomao ZM-R590 pro pájení a BGA reballing s vysokou přesností
Značka: Zhuomao
Včetně DPH (Bez DPH: 37 800,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 43 908,48 Kč | -4% |
| 10+ | 42 993,72 Kč | -6% |
| 20+ | 41 164,20 Kč | -10% |
Zhuomao ZM-R590 je pokročilý nástroj navržený pro profesionály v oblasti pájení a oprav elektronických zařízení. Tato stanice vyniká přesností a všestranností a kombinuje špičkové technologie pro dosažení optimálních výsledků při BGA reballingu a jemném pájení.
Je vybavena lineárním posuvným systémem, který umožňuje přesné nastavení a rychlé polohování v osách X, Y a Z, což zajišťuje efektivní a přesný provoz. Její vysoce přesný regulátor teploty obsahuje sériový port pro PC a externí senzor, což umožňuje připojení k proprietárnímu softwaru pro detailní a individuální řízení.
Stanice disponuje třemi nezávislými topnými zónami: dvěma horkovzdušnými ohřívači a jednou infračervenou (IR) předehřívací zónou, s regulací teploty v rozmezí ±3 °C. Horní ohřívač je volně nastavitelný, zatímco druhý lze pohybovat svisle. Kromě toho lze v oblasti IR upravit spotřebu energie podle různých potřeb pájení.
Mezi příslušenstvím nabízí různé horkovzdušné trysky, které se mohou otáčet o 360° a jsou vybaveny magnety pro snadnou instalaci a výměnu, včetně možností na míru. Stanice používá importovanou vysoce přesnou termočlánkovou sondu typu K s řízením v uzavřené smyčce a automatickým systémem kompenzace teploty.
Pro ochranu PCB desek během procesu stanice obsahuje držák ve tvaru V-drážky s flexibilním příslušenstvím, které zabraňuje deformacím způsobeným zahříváním nebo chlazením. Je kompatibilní s jakoukoli velikostí BGA pouzdra, od 20×20 mm až do maximální velikosti 420×390 mm.
Efektivitu zvyšuje výkonný ventilátor s příčným prouděním, který rychle ochlazuje PCB desku. Kromě toho je vybavena interní vakuovou pumpou a externím sacím perem pro rychlé a přesné uchopení čipů. Po dokončení procesů odpájení a pájení stanice vydává včasná upozornění pro vyšší bezpečnost a kontrolu.
Toto zařízení má certifikaci CE, obsahuje tlačítko nouzového zastavení a automatickou ochranu proti vypnutí v případě neobvyklých událostí, stejně jako dvojitou ochranu proti přehřátí pro zajištění bezpečnosti uživatele i zařízení.
Hlavní technické specifikace
- Celkový výkon: 4700W
- Horní ohřívač: 800W
- Spodní ohřívače: Druhý ohřívač 1200W, IR ohřívač 2700W
- Napájení: AC220V±10%, 50/60Hz
- Rozměry: 810×500×690 mm
- Polohování: V-drážka s nastavitelným držákem a externím univerzálním příslušenstvím
- Regulace teploty: Senzor typu K, uzavřený okruh, přesnost ±3°
- Kompatibilní velikost PCB: Od 20×20 mm do 420×390 mm
- Hmotnost: 45 kg
Použití a kompatibilita
Zhuomao ZM-R590 je ideální pro elektronické dílny, které vyžadují přesnost při pájení a opravách BGA komponent. Její konstrukce umožňuje práci s širokou škálou velikostí desek a pouzder, což usnadňuje BGA reballing, odpájení a pájení s pokročilou tepelnou kontrolou. Je kompatibilní s proprietárním softwarem pro detailní řízení a přizpůsobuje se potřebám profesionálů, kteří hledají efektivitu a bezpečnost ve svých procesech.
- Vysoce přesná regulace teploty se senzorem typu K a uzavřenou smyčkou
- Tři nezávislé topné zóny: dvě horkovzdušné a jedna infračervená
- Rychlé a přesné polohování v osách X, Y, Z pomocí lineárního posuvného systému
- Nastavitelný V-držák pro ochranu PCB a přizpůsobení různým velikostem
- Výkonný ventilátor s příčným prouděním pro rychlé chlazení
- Integrovaná vakuová pumpa a externí sací pero pro manipulaci s čipy
- 360° otočné horkovzdušné trysky s jednoduchou magnetickou instalací
- Certifikace CE se systémem nouzového zastavení a ochranou proti přehřátí
Otázky a odpovědi zákazníků
Jaké výhody nabízí trojitá topná zóna (dvě vzduchové a jedna IR) oproti běžným BGA stanicím?
Stanice Zhuomao Zm-R590 obsahuje dvě vzduchové topné zóny a jednu infračervenou (IR), což umožňuje optimalizované a segmentované řízení teplotního profilu. To usnadňuje rework BGA různých velikostí a zabraňuje lokálnímu přehřátí PCB. Ve srovnání s modely pouze s horkým vzduchem se snižuje deformace PCB a zvyšuje se úspěšnost pájení i odpájení.
Jaké jsou rozměry a hmotnost stanice? Co je součástí balení?
Stanice má přibližné rozměry 880 mm (délka) x 600 mm (šířka) x 620 mm (výška) a hmotnost 65 kg. Obsah balení obvykle zahrnuje hlavní stanici, sady vyměnitelných trysek, vakuovou pumpu, sací pero, příslušenství pro upevnění PCB a uživatelský manuál. Může se mírně a ojediněle lišit podle dodavatele.
Jaké jsou požadavky na napájení a kompatibilitu u Zm-R590 pro správnou instalaci?
Zm-R590 vyžaduje vstup 230 V AC, 50/60 Hz, s maximální spotřebou 5500 W. Je kompatibilní s PC pro monitoring a ovládání přes sériový port. Je zásadní zajistit uzemnění a odpovídající elektrické jištění; před instalací ověřte kompatibilitu sériového portu s operačním systémem.
Jaký typ preventivní údržby se doporučuje pro prodloužení životnosti a prevenci častých poruch?
Doporučuje se pravidelně kontrolovat a čistit filtry, ověřovat stav trysek a kontrolovat kalibraci termopár a senzorů. Je třeba zabránit hromadění prachu v místech ventilace a jednou ročně zkontrolovat stav vakuového systému. Správná údržba snižuje výskyt problémů, jako jsou chyby teploty nebo poruchy sání.
Jaké bezpečnostní systémy stanice obsahuje a jaké normy splňuje pro použití v profesionálních dílnách?
Zařízení obsahuje tlačítko nouzového zastavení, automatické vypnutí při incidentu, dvojitý systém ochrany proti přehřátí a vizuální/zvukové alarmy. Má certifikaci CE a splňuje evropské normy pro elektrická zařízení do laboratoří a dílen (elektrická bezpečnost a elektromagnetická kompatibilita).
Jaké velikosti PCB podporuje Zhuomao ZM-R590?
Podporuje PCB desky od minimální velikosti 20×20 mm až do maximální velikosti 420×390 mm.
Umožňuje stanice ovládání teploty pomocí softwaru?
Ano, má sériový port pro PC a lze ji připojit k proprietárnímu softwaru pro přesné řízení teploty.
Jaké bezpečnostní prvky stanice obsahuje?
Obsahuje nouzové zastavení, automatické vypnutí v neobvyklých případech a dvojitou ochranu proti přehřátí.
Jaký má stanice celkový výkon a výkon jednotlivých topných zón?
Celkový výkon je 4700W, s 800W v horním ohřívači, 1200W ve druhém ohřívači a 2700W v infračerveném ohřívači.
Je Zhuomao ZM-R590 aktuálně skladem?
Produkt je aktuálně vyprodán. Doporučujeme se informovat o budoucím naskladnění.
