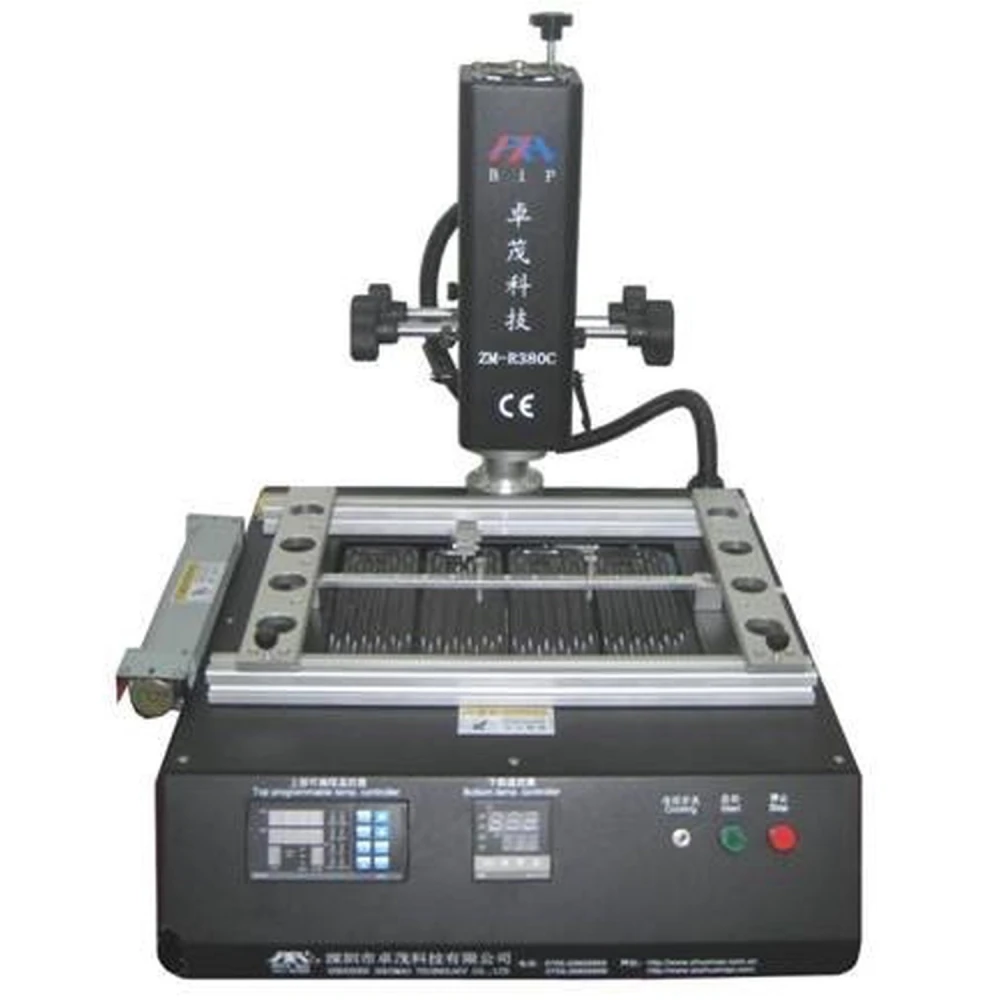

Zhuomao ZM-R380C stanice pro profesionální BGA pájení a reballing
Značka: Zhuomao
Včetně DPH (Bez DPH: 21 924,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 25 466,92 Kč | -4% |
| 10+ | 24 936,36 Kč | -6% |
| 20+ | 23 875,24 Kč | -10% |
Stanice Zhuomao ZM-R380C je profesionální nástroj navržený pro procesy pájení a reballingu BGA s vysokou přesností a spolehlivostí. Tato stanice kombinuje spodní infračervený ohřev a horní horkovzdušný ohřev pro optimální tepelnou kontrolu během odpájení a pájení součástek BGA.
Vyrobena z importovaných materiálů s vysokou přesností, včetně teplotních senzorů, PLC a ohřívačů, ZM-R380C zajišťuje přesnou kontrolu tepelných procesů a zabraňuje poškození PCB desek. Její vysoce přesná termočlánková sonda typu K umožňuje detekci teploty s přesností ±3 stupně, což zajišťuje konzistentní výsledky.
Tato stanice má funkci počítačové komunikace prostřednictvím integrovaného sériového portu a externí teplotní rozhraní, které umožňuje řídit a sledovat proces pomocí specializovaného softwaru v PC. Horní i spodní ohřívač navíc pracují nezávisle, což usnadňuje ohřev přizpůsobený různým typům desek a součástek.
Pro ochranu desky během procesu stanice využívá držák ve tvaru V-drážky s flexibilním příslušenstvím pro bezpečné umístění PCB. Ventilátor s příčným prouděním zajišťuje rychlé chlazení, které po pájení zabraňuje deformaci desky.
Hlavní technické parametry:
- Celkový výkon: 3200W
- Horní ohřívač: 800W (horký vzduch)
- Spodní ohřívač: 2400W infračervená deska
- Napájení: AC 220V ± 10% - 50/60Hz
- Rozměry: 480×550×530 mm
- Polohování: V-drážka s nastavitelnou podpěrou a externím univerzálním příslušenstvím
- Řízení teploty: Termočlánek typu K s uzavřenou smyčkou, nezávislé ohřívání
- Maximální velikost PCB: 320×270 mm; minimální 20×20 mm
- Čistá hmotnost: 20 kg
Použití a kompatibilita
Stanice Zhuomao ZM-R380C je ideální pro techniky a profesionály pracující v oblasti opravy elektroniky, zejména při pájení a reballingu BGA součástek na PCB deskách. Její konstrukce umožňuje práci s deskami s vysokou tepelnou kapacitou a požadavky na bezolovnaté pájení, což zajišťuje bezpečný a efektivní proces.
Díky počítačovému řídicímu rozhraní je kompatibilní se specializovaným softwarem pro sledování a nastavování parametrů v reálném čase, což usnadňuje integraci do průmyslových procesů nebo specializovaných dílen.
Stav a doporučení
Stanice Zhuomao ZM-R380C je aktuálně vyprodaná. Doporučujeme kontaktovat naši zákaznickou podporu pro ověření budoucí dostupnosti nebo podobných alternativ v oblasti BGA pájecích a reballing stanic.
- Spodní infračervený ohřev 2400W pro rovnoměrný ohřev
- Horní horkovzdušný ohřev 800W s nezávislým řízením
- Řízení teploty termočlánkem typu K s přesností ±3 stupně
- Nastavitelný V-držák pro umístění PCB s univerzálním příslušenstvím
- Ventilátor s příčným prouděním pro rychlé chlazení a ochranu PCB
- Komunikace přes sériový port pro ovládání z PC pomocí softwaru
- Podpora PCB desek až do 320×270 mm a minimálně 20×20 mm
- Napájení AC 220V ± 10% - 50/60Hz, čistá hmotnost 20 kg
Otázky a odpovědi zákazníků
Jaké jsou rozměry a hmotnost stanice a jaké příslušenství je součástí balení?
Stanice Zhuomao Zm-R380c má přibližné rozměry 525 mm x 500 mm x 530 mm a hmotnost kolem 48 kg. V balení je hlavní jednotka, V-groove držák s flexibilními úchyty pro PCB, napájecí kabely, teplotní senzory a uživatelský manuál. Obsah se může lišit podle distributora; doporučujeme jej před nákupem ověřit.
Jaké elektrické požadavky a požadavky na konektivitu potřebuje pro správný provoz?
Stanice vyžaduje napájení 220 V AC, 50/60 Hz, s maximálním výkonem přibližně 4200 W. Obsahuje sériový port pro komunikaci s PC a rozhraní pro externí teplotní senzor, což usnadňuje počítačové řízení a pokročilé monitorování tepelných profilů.
Jakou preventivní údržbu vyžaduje pro zajištění optimálního provozu a prodloužení životnosti?
Základní údržba spočívá v pravidelném čištění ventilačních systémů a filtrů, kontrole kabelů a spojů, ověření teplotních senzorů a funkční zkoušce ohřevů. Doporučuje se každoroční rekalibrace senzorů a zabránění hromadění prachu na vnitřních součástech.
Jakou teplotní toleranci a přesnost mají senzory pro lead free pájecí procesy?
Senzory Zm-R380c mají typickou přesnost ±2 °C v provozním rozsahu 0 až 400 °C, což je vhodné pro lead free procesy, které vyžadují práci přibližně v rozmezí 220–250 °C. Tato přesnost splňuje průmyslové standardy pro náročný BGA rework.
Je stanice Zhuomao ZM-R380C dostupná ke koupi?
V současné době je stanice vyprodaná. Pro budoucí dostupnost nebo alternativy můžete kontaktovat naši zákaznickou podporu.
Jaké má stanice řízení teploty?
Používá termočlánek typu K s uzavřenou smyčkou, který umožňuje nezávislé řízení ohřívačů s přesností do ±3 stupně.
Jaké velikosti PCB desek může stanice zpracovat?
Může zpracovat PCB desky o maximální velikosti 320×270 mm a minimální velikosti 20×20 mm.
Umožňuje stanice ovládání z počítače?
Ano, má integrovaný sériový port a externí teplotní rozhraní pro ovládání a dohled pomocí softwaru v PC.
Jaký typ ohřívačů stanice má?
Má spodní infračervenou desku 2400W a horní horkovzdušný ohřívač 800W, které pracují nezávisle.
Napsat recenzi zákazníka
Zákazníci, kteří koupili tento produkt, koupili také

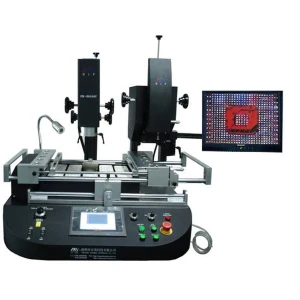

Stanice Zhuomao ZM-R6808 (pouze na objednávku) - profesionální pájecí zařízení
