Vysoce přesný programovatelný napájecí modul DP20V2A s LCD displejem
Značka: satkit
457,38Kč
Včetně DPH (Bez DPH: 378,00 Kč)
Omezené skladové zásoby
Standardní doručení
Čt, Čvn 4 - Po, Čvn 8
Expresní doručení
Út, Čvn 2 - St, Čvn 3
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty

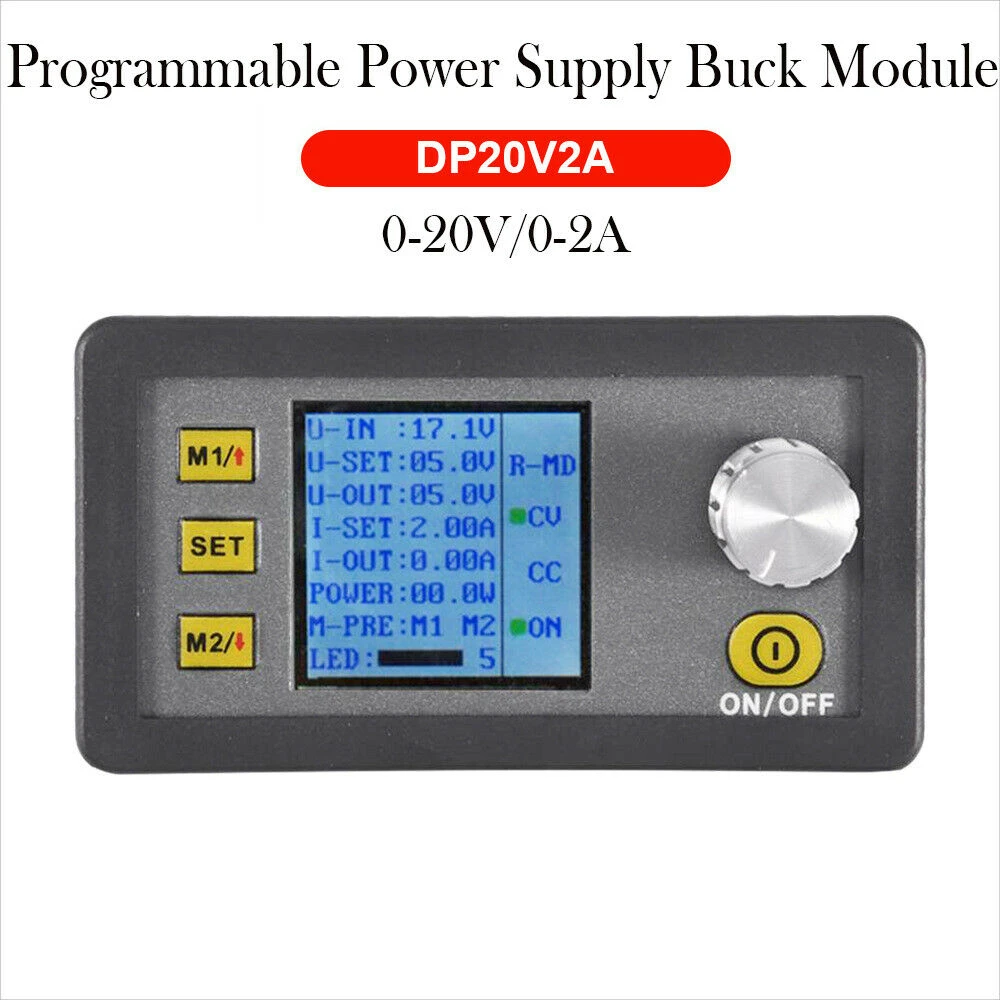

DP20V2A CVCC programovatelný napájecí modul s LCD displejem
Tento programovatelný napájecí modul DP20V2A CVCC je navržen pro přesné a pohodlné řízení napětí a proudu ve vašich elektronických projektech. Integrovaný LCD displej umožňuje v reálném čase zobrazovat klíčové parametry, jako je přednastavené napětí, vstupní a výstupní napětí, přednastavený a výstupní proud, výkon a jas displeje.
Hlavní vlastnosti:
- Nastavitelný rozsah výstupního napětí: 0-20.0V s krokem 0.1V.
- Nastavitelný rozsah proudu: 0-2.00A s krokem 0.01A.
- Uložení dvou skupin napětí pro rychlý přístup.

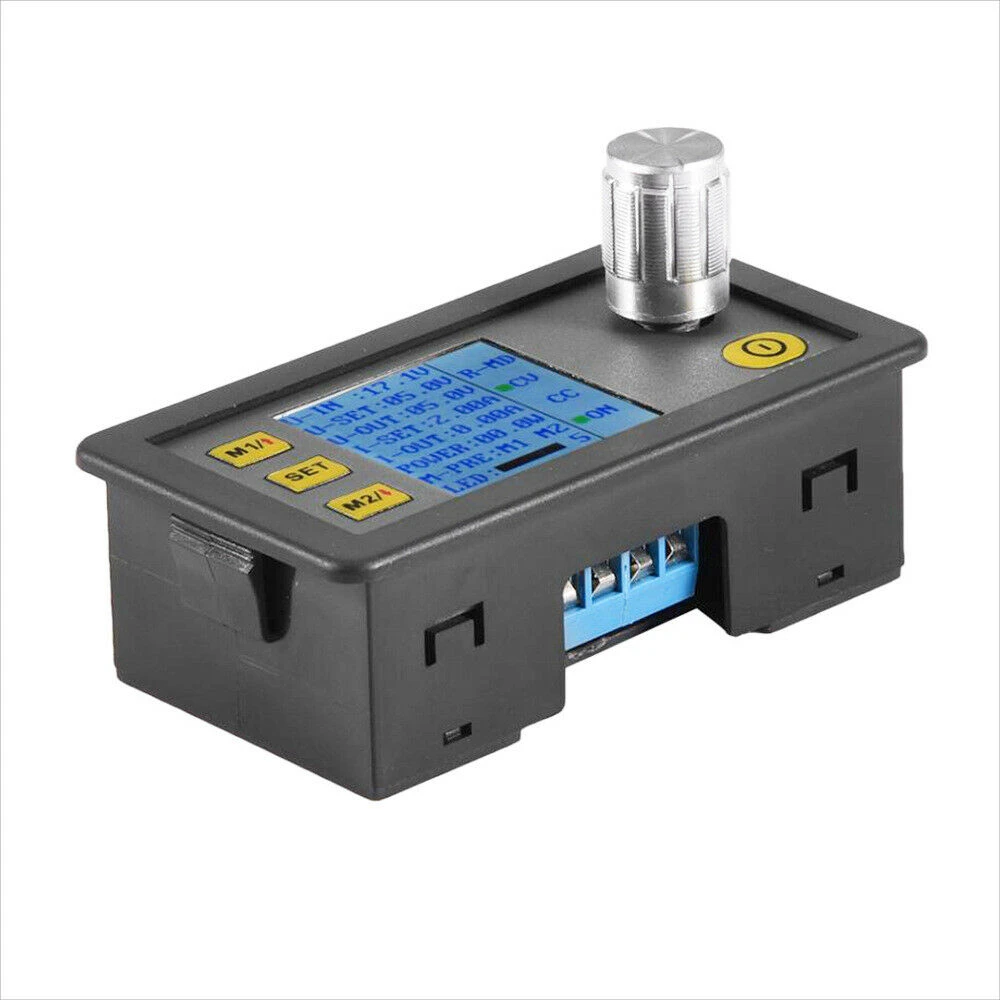

- LCD displej s funkcemi digitálního voltmetru a ampérmetru.
- Podrobné zobrazení: vstupní napětí (U-IN), přednastavené napětí (U-SET), výstupní napětí (U-OUT), přednastavený proud (I-SET), výstupní proud (I-OUT), výkon, jas displeje a provozní režimy.
- Přibližná frekvence zvlnění 330 KHz a zvlnění 50mV.
- Kompaktní rozměry: 79 x 43 x 26 mm.
Technické specifikace:

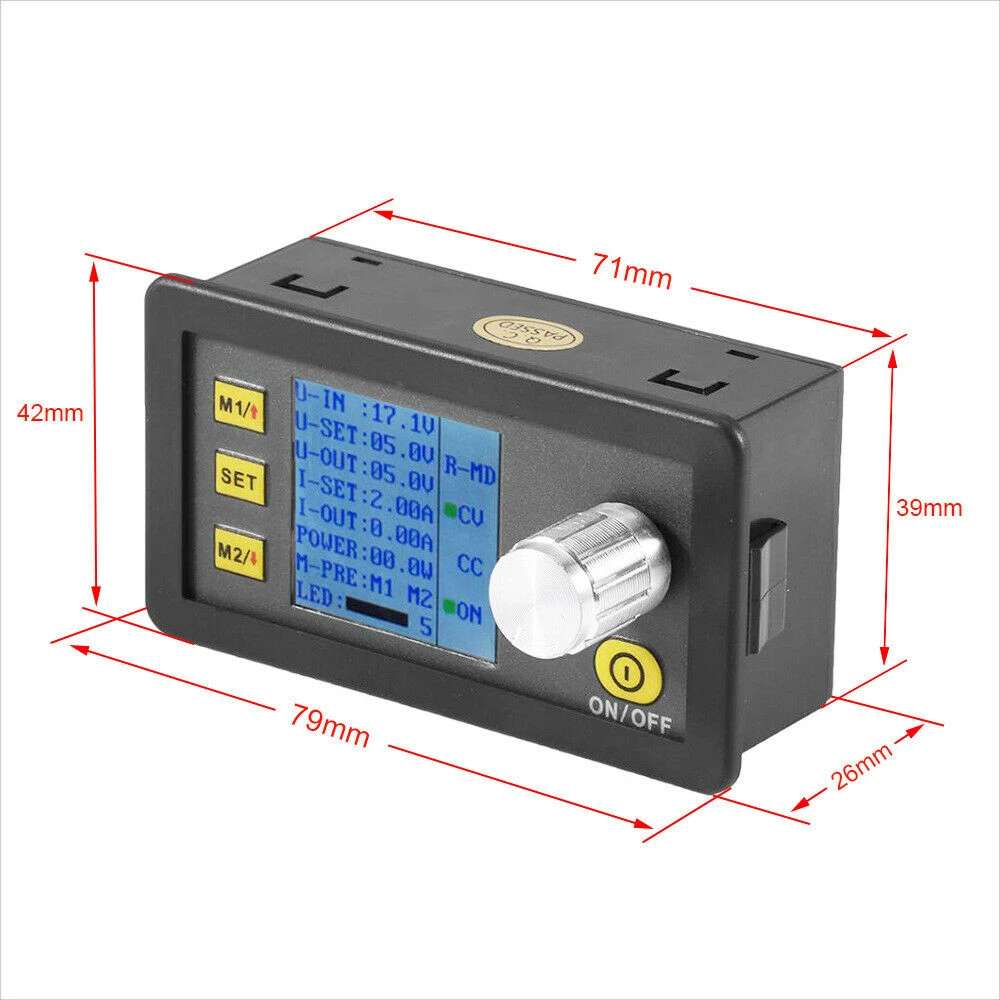

- Rozměry: 79 x 43 x 26 mm (L x W x H).
- Velikost otvoru: 71 x 39 mm.

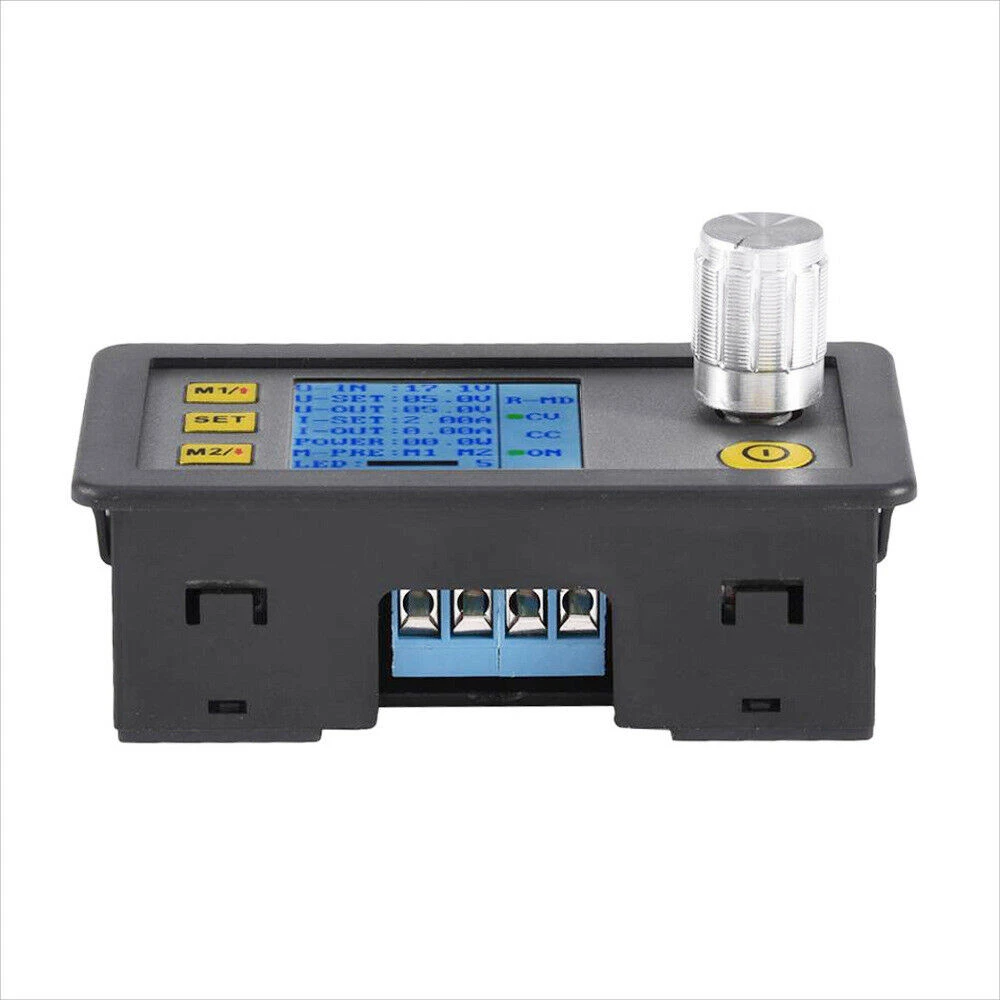

- Vstup kladný: IN+.
- Vstup záporný: IN-.
- Výstup kladný: OUT+.
- Výstup záporný: OUT-.
- Maximální výstupní výkon: 40W.
- Rozsah vstupního napětí: 4.5-23V.
- Rozsah výstupního napětí: 0-20V (režim snižování napětí vyžaduje vstupní napětí >3V).
Klíčové funkce a použití:

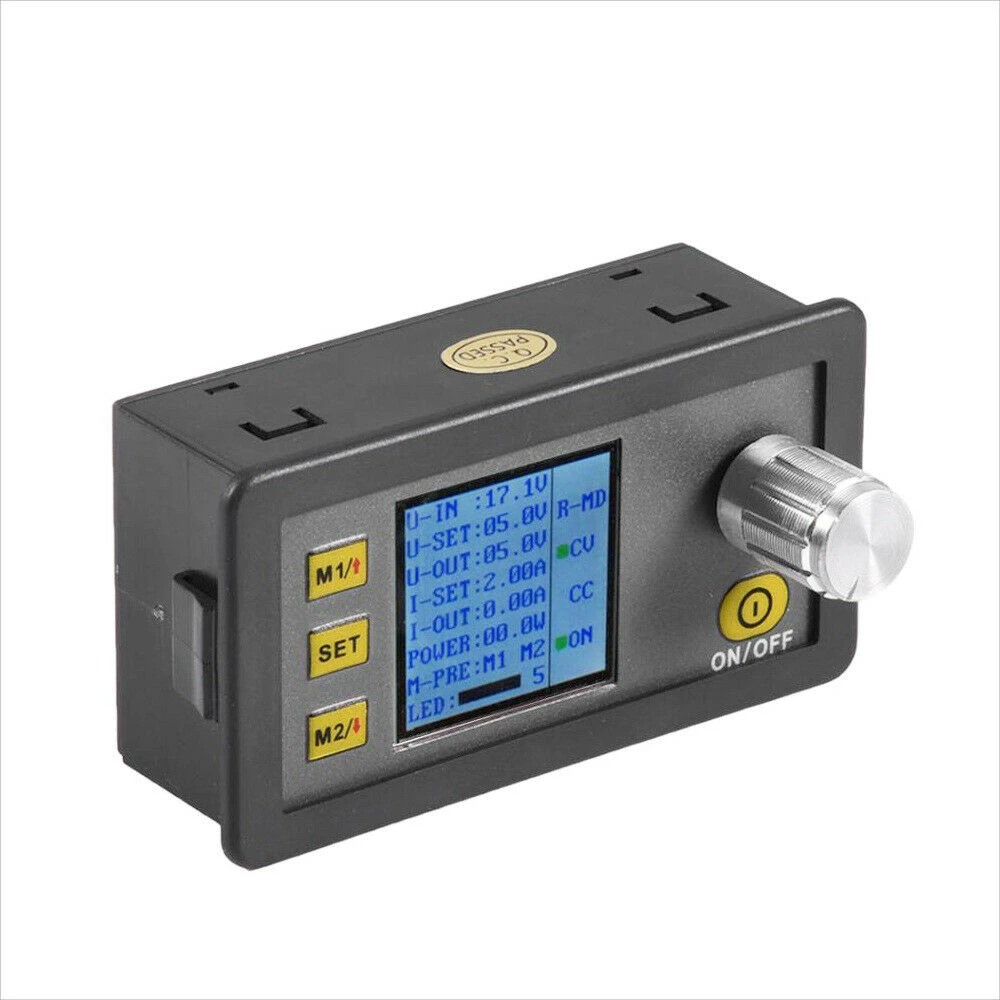

- Tlačítko SET pro nastavení a potvrzení funkcí.
- Klávesy m1 a m2 pro rychlý přístup k uloženým údajům.
- Ovládání ON/OFF pro aktivaci nebo deaktivaci výstupního napětí.
- Umožňuje ukládat nastavení napětí, proudu a jasu pro budoucí použití.
- Ideální pro testování, vývoj a opravy elektronických obvodů vyžadujících regulované a programovatelné napájení.
Návod k použití:
- Nastavení přednastaveného napětí pomocí tlačítka SET a enkodérového potenciometru.
- Stejným způsobem nastavení přednastaveného proudu.
- Ukládání nastavení pro rychlé vyvolání.
- Ovládání jasu LCD displeje pro přizpůsobení různým světelným podmínkám.
Upozornění:
- Pokud se nepoužívá, vypněte výstup, aby nedošlo k poškození vysokým napětím.
- Vstupní napětí musí být nižší než 23V, aby nedošlo k poškození.
- Modul se automaticky vypne, pokud je vstupní napětí nedostatečné, aby se chránil.
- Vyhněte se přímému slunečnímu záření, aby byl LCD displej chráněn.
- Při použití na plný výkon zajistěte dostatečné větrání.
- Nepoužívejte k nabíjení baterií bez odpovídající ochrany.
Obsah balení:
- 1 x DP20V2A CVCC programovatelný napájecí modul s LCD displejem.
- Nastavitelný výstupní proud 0-20V s krokem 0.1V
- Nastavitelný výstupní proud 0-2A s krokem 0.01A
- Integrovaný LCD displej s digitálním voltmetrem a ampérmetrem
- Rychlé uložení dvou skupin přednastavených napětí
- Maximální výstupní výkon 40W pro různé aplikace
- Vstupní napětí 4.5 až 23V s automatickou ochranou
- Snadné ovládání pomocí tlačítek SET, m1, m2 a enkodérového potenciometru
- Kompaktní rozměry 79 x 43 x 26 mm pro snadnou integraci
Otázky a odpovědi zákazníků
Jaké jsou výhody modulu DP20V2A CVCC oproti tradiční analogové napájecí zdroji?
DP20V2A CVCC umožňuje přesné digitální nastavení (0,1 V a 0,01 A), ukládání rychlých konfigurací a současné zobrazení klíčových parametrů na LCD displeji, což zjednodušuje obsluhu a snižuje chybovost ve srovnání s analogovými zdroji, které vyžadují ruční nastavení a neukládají konfigurace.
Jaké napětí a proud musí dodat vstupní napájecí zdroj, aby modul fungoval správně?
Vstupní napájecí zdroj musí poskytovat 4,5 V až 23 V DC, přičemž vstupní napětí by mělo být alespoň o 3 V vyšší než požadované výstupní napětí, a proud musí být schopen dodat až 2 A pro dosažení maximálního výkonu 40 W.
Jaké jsou přesné rozměry a přibližná hmotnost zařízení?
Rozměry modulu jsou 79 mm na délku, 43 mm na šířku a 26 mm na výšku. Typická hmotnost tohoto typu modulu se pohybuje kolem 60–80 gramů, i když výrobce přesnou hodnotu neuvádí.
Jak probíhá instalace a připojení modulu do obvodu?

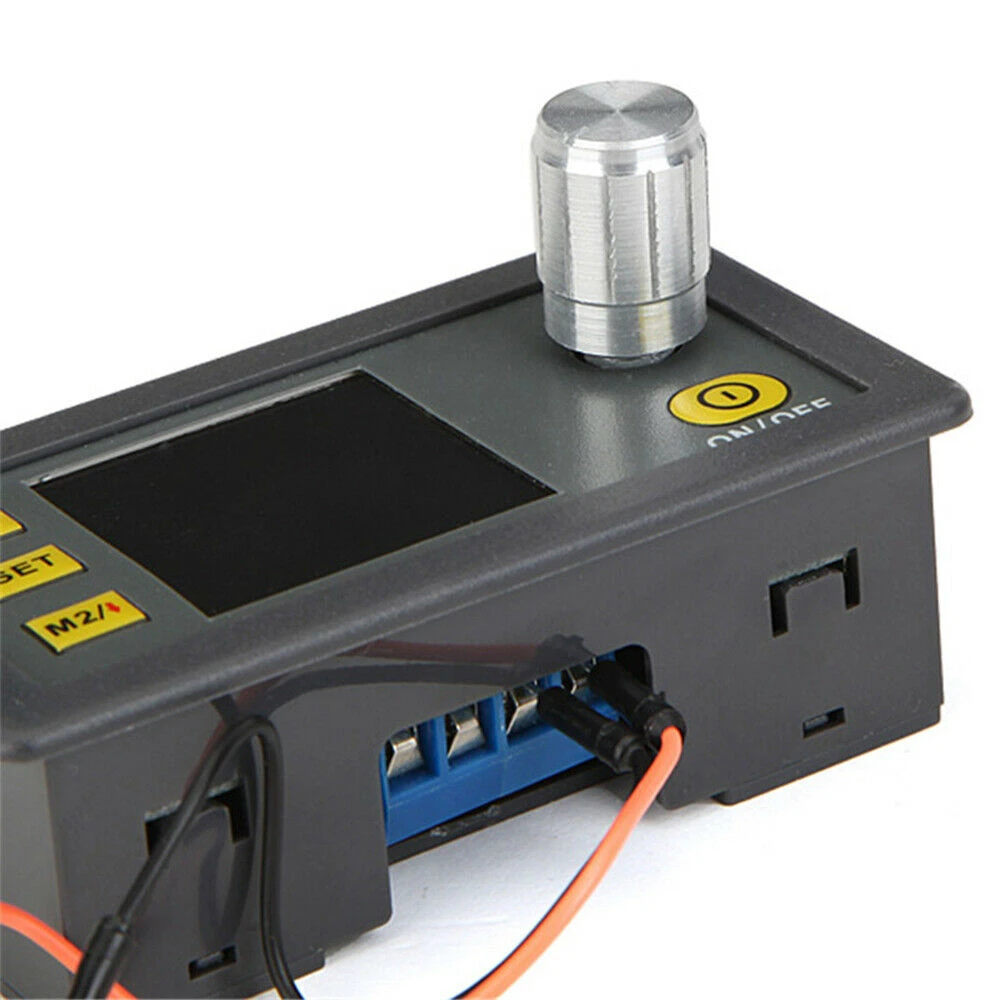

Vstup modulu (IN+/IN-) se připojí ke stejnosměrnému napájecímu zdroji a výstup (OUT+/OUT-) k zátěži. Je důležité dodržet polaritu a ujistit se, že vstupní napětí odpovídá požadavkům na výstup, přičemž je vždy nutné dodržovat bezpečnostní pokyny výrobce.
Jakou úroveň zvlnění napětí má tento modul a jak ovlivňuje citlivé zátěže?
Specifikace uvádí typické zvlnění 50 mV a spínací frekvenci přibližně 330 kHz. Nízké zvlnění je vhodné pro citlivé elektronické zátěže; tato úroveň je pro většinu aplikací přijatelná, ale může být limitující v přesné instrumentaci.
Jaký je rozsah výstupního napětí modulu DP20V2A?
Modul DP20V2A umožňuje nastavit výstupní napětí mezi 0 a 20.0V s krokem 0.1V.
Jaký maximální proud může tento modul dodávat?
Nastavitelný výstupní proud je od 0 do 2.00A s krokem 0.01A.
Mohu si uložit nastavení napětí pro rychlé použití?
Ano, modul má dvě rychlé paměti pro přednastavená napětí, které usnadňují opakované použití.
Jak se na modulu zobrazují parametry?
LCD displej zobrazuje vstupní napětí, přednastavené a výstupní napětí, přednastavený a výstupní proud, výkon a jas displeje.
Je bezpečné používat tento modul k nabíjení baterií?
Nedoporučuje se používat modul k nabíjení baterií bez ochrany, protože zpětné napětí jej může poškodit. Pokud je tato funkce vyžadována, doporučuje se na výstup přidat diodu.
