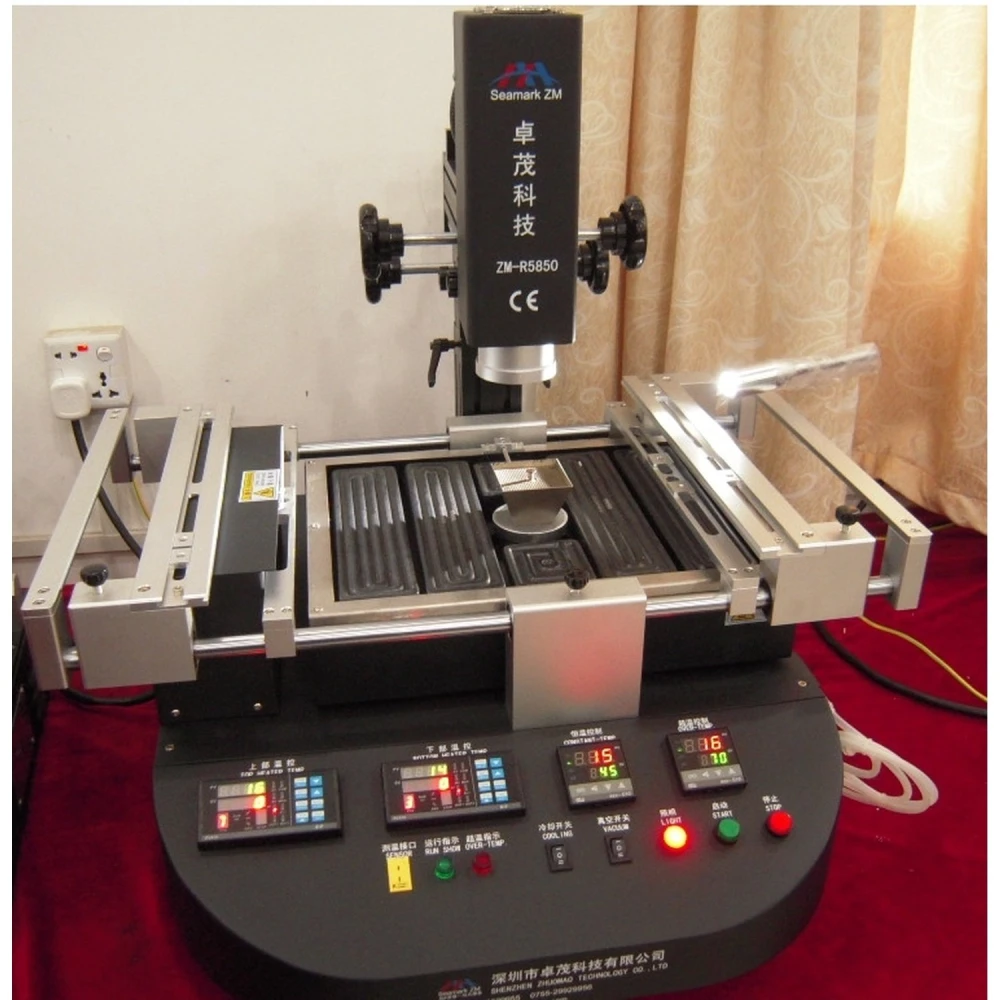

Reballing stanice Zhuomao ZM-R5850 s pokročilou regulací teploty
Značka: Zhuomao
Včetně DPH (Bez DPH: 41 580,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 48 299,33 Kč | -4% |
| 10+ | 47 293,09 Kč | -6% |
| 20+ | 45 280,62 Kč | -10% |
Reballing stanice Zhuomao ZM-R5850 je profesionální nástroj určený pro opravy a rework BGA pouzder na deskách plošných spojů (PCB). Její konstrukce zahrnuje systém V-drážky s flexibilní podpěrou, která zajišťuje polohu PCB a zabraňuje deformacím během zahřívání a chlazení. Tato stanice je kompatibilní s jakoukoli velikostí BGA pouzdra, takže je všestranná pro více aplikací v elektronice.
Klíčové vlastnosti:
- Přesný pohyb v osách X, Y a Z pomocí lineárních vedení, která umožňují jemné nastavení a rychlé polohování.
- Vysoce přesný regulátor teploty s importovaným senzorem typu K, systémem uzavřené smyčky a automatickou kompenzací teploty pro konzistentní výsledky.
- Tři nezávislé topné zóny: dva horkovzdušné ohřevy a jeden infračervený ohřev pro předehřev, s regulací teploty v rozmezí ±3 °C.
- Horní ohřev je volně nastavitelný, druhý ohřev lze pohybovat svisle a infračervená oblast má nastavitelný výkon pro různé procesy.
- Součástí je řada horkovzdušných trysek otočných o 360°, s jednoduchou magnetickou instalací a možnostmi přizpůsobení.
- Výkonný ventilátor s příčným prouděním pro rychlé chlazení PCB, který zvyšuje efektivitu práce.
- Integrované vakuové čerpadlo a externí odsávací pero pro rychlou a bezpečnou manipulaci s čipy.
- Pokročilý alarmový systém, který upozorní po dokončení odpájení a pájení.
- Certifikace CE, zařízení nouzového zastavení a automatická ochrana proti přehřátí a elektrickým poruchám.
Technické specifikace:
- Celkový výkon: 4800 W
- Horní ohřev: 800 W
- Spodní ohřev: 1200 W
- Infračervený ohřev: 2700 W
- Napájení: AC220V ±10%, 50/60 Hz
- Rozměry: 630 x 650 x 690 mm
- Polohování: V-drážka s nastavitelnou podpěrou ve všech směrech pomocí externí univerzální fixace
- Regulace teploty: senzor typu K, uzavřená smyčka, přesnost ±3°
- Kompatibilní velikost PCB: max. 410 x 370 mm, min. 20 x 20 mm
- Externí teplotní senzor: volitelný
- Čistá hmotnost: 40 kg
Typické použití:
Tato stanice je ideální pro techniky a profesionály v elektronice, kteří potřebují provádět opravy, reballing a pájení součástek BGA na deskách plošných spojů. Její přesnost a pokročilá regulace umožňují jemnou práci s vysokou spolehlivostí, takže je vhodná pro opravárenské dílny i elektronickou výrobu.
Kompatibilita:
Kompatibilní se širokou škálou BGA pouzder a PCB různých velikostí díky flexibilnímu polohovacímu systému a nezávislému nastavení teploty ve více zónách.
Poznámka: Tento produkt je aktuálně vyprodán. Můžete si vyžádat upozornění na naskladnění nebo si prohlédnout dostupné alternativy.
- Přesný pohyb v osách X, Y, Z pomocí lineárních vedení pro jemné nastavení
- Vysoce přesná regulace teploty se senzorem typu K a automatickou kompenzací
- Tři nezávislé topné zóny: dvě horkovzdušné a jedna infračervená
- 360° otočné horkovzdušné trysky s magnetickou instalací
- Ventilátor s příčným prouděním pro rychlé chlazení PCB
- Integrované vakuové čerpadlo a externí odsávací pero pro manipulaci s čipy
- Pokročilý alarmový systém a ochrana proti přehřátí
- Certifikace CE a nouzové zastavení
- Kompatibilní s PCB o maximální velikosti 410×370 mm a minimální 20×20 mm
- Čistá hmotnost 40 kg a rozměry 630x650x690 mm
Otázky a odpovědi zákazníků
Jaké typy a velikosti BGA komponent jsou kompatibilní se Zhuomao ZM-R5850?
Zhuomao ZM-R5850 používá flexibilní upínací systém a V drážku, které umožňují práci s prakticky jakoukoli velikostí a typem BGA pouzdra, včetně velkých i malých, stejně jako CSP, QFP a podobných. Stanice se přizpůsobuje nastavením držáku a trysky, takže nabízí univerzální kompatibilitu v běžném rozsahu PCB v pokročilé elektronice.
Jaká je přesnost a stabilita regulace teploty v jednotlivých topných zónách?
Stanice ZM-R5850 používá importované termočlánky typu K, řízení v uzavřené smyčce a automatickou kompenzaci, díky čemuž udržuje teplotu ve třech zónách s tolerancí ±3 °C. Tato úroveň přesnosti výrazně snižuje riziko poškození přehřátím a zlepšuje opakovatelnost při kritických BGA rework procesech.
Jaké jsou rozměry a hmotnost stanice a co je součástí balení při koupi?
Přibližné rozměry jsou 660 mm × 610 mm × 600 mm a hmotnost je asi 70 kg. Standardní obsah zahrnuje hlavní stanici, sadu trysek pro horký vzduch, V systém pro uchycení PCB, termočlánky, integrovanou vakuovou pumpu, suction pen, kabely, manuál a proprietární software. Obsah se může lišit podle distributora.
Jaké napětí, spotřebu a instalační požadavky má stanice?
Pracuje s napájením 220 V AC ±10 % a frekvencí 50/60 Hz, s maximální spotřebou přibližně 5200 W při plném provozu. Doporučuje se samostatný okruh s tepelnou ochranou a spolehlivým uzemněním. Je také nutný volný prostor pro ventilaci a odvod tepla kolem stanice.
Jak si Zhuomao ZM-R5850 stojí ve srovnání se stanicemi BGA podobné třídy z hlediska výkonu a údržby?
Ve srovnání s alternativami podobné třídy vyniká ZM-R5850 trojitým ohřevem (2 vzduchové zóny a 1 infračervená), vysokou tepelnou přesností a mikrometrickým polohováním XYZ. Snadná výměna magnetických trysek a modulární komponenty zjednodušují údržbu. Na rozdíl od základních zařízení ZM-R5850 integruje alarmy, ochranu proti přehřátí a proprietární software, čímž se blíží úrovni pokročilých průmyslových stanic, i když za vyšší cenu a s většími rozměry.
Pro jaký typ součástek je reballing stanice Zhuomao ZM-R5850 vhodná?
Je vhodná pro opravy a rework BGA pouzder jakékoli velikosti na deskách plošných spojů.
Jaké systémy regulace teploty tato stanice má?
Má importovaný senzor typu K, uzavřenou smyčku řízení a automatickou kompenzaci teploty pro vysokou přesnost.
Lze ji připojit k počítači?
Ano, má integrovaný sériový port PC a proprietární software pro řízení a monitorování.
Jaké má stanice Zhuomao ZM-R5850 rozměry?
Její rozměry jsou 630 x 650 x 690 mm a čistá hmotnost 40 kg.
Je aktuálně k dispozici ke koupi?
Produkt je aktuálně vyprodán. Doporučuje se vyžádat si upozornění na naskladnění.
