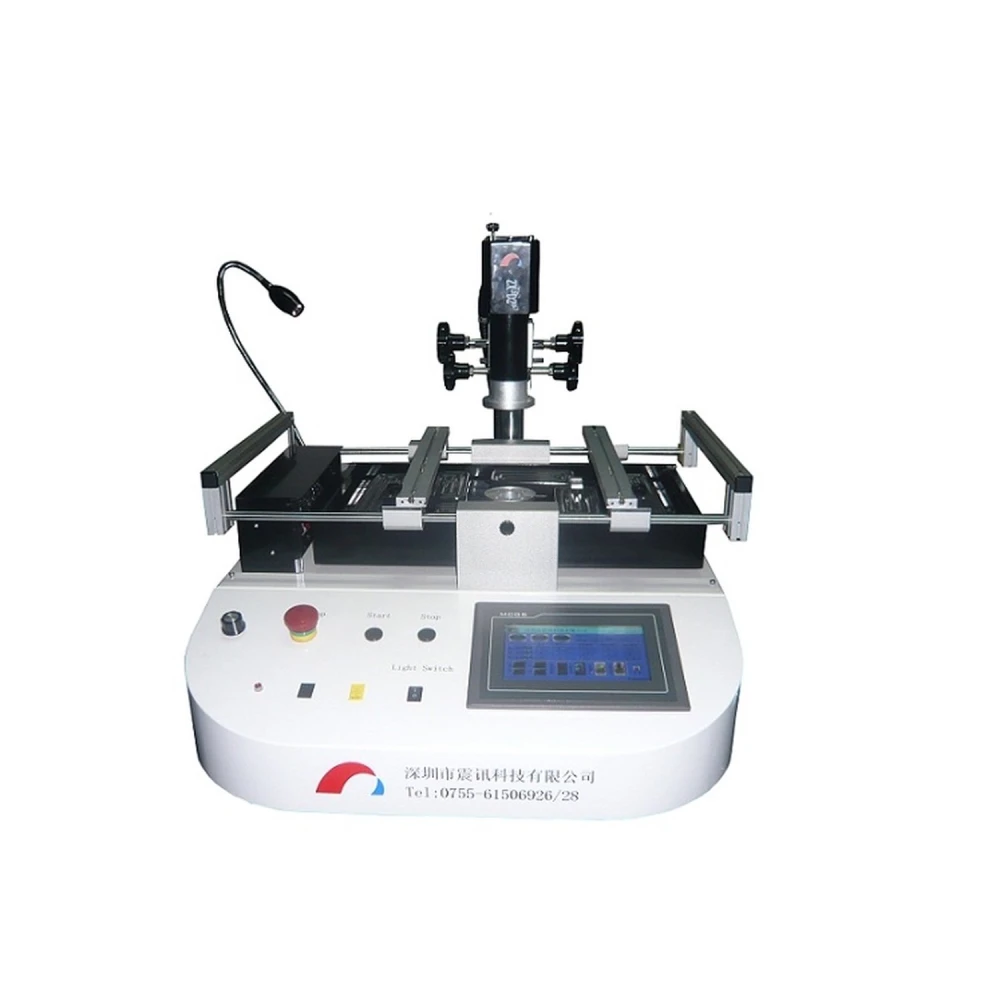

Reballing stanice Zhenxun ZX-D2 pro profesionální BGA pájení
Značka: ZHENXUN
Včetně DPH (Bez DPH: 36 540,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 42 444,86 Kč | -4% |
| 10+ | 41 560,60 Kč | -6% |
| 20+ | 39 792,06 Kč | -10% |
Reballing stanice Zhenxun ZX-D2 je profesionální nástroj určený pro reballing a opravy BGA komponent na deskách plošných spojů (PCB). Tato stanice vyniká pokročilým systémem řízení teploty a robustním provedením, které zajišťuje přesnost a stabilitu během pájecího procesu.
Hlavní vlastnosti:
- Uživatelské rozhraní s PLC, které zobrazuje skutečnou teplotu tří zón a umožňuje export teplotních profilů.
- Tři nezávislé teplotní zóny: horní a spodní ohřívač s horkým vzduchem a jedna zóna předehřevu infračerveným zářením.
- Řízení teploty v 9 segmentových krocích nahoru i dolů s možností uložit až 40 teplotních profilů.
- Samostatný PID systém pro každou zónu, který zajišťuje stabilnější a přesnější řízení ohřevu.
- Podpěra ve spodní ohřívací a infračervené zóně, která pomáhá zabránit deformaci pájecí oblasti.
- Chladicí ventilátor po pájení pro zajištění optimálního výsledku na PCB desce.
- Ochrana teplotních profilů heslem pro vyšší bezpečnost a kontrolu.
- Součástí jsou různé trysky horkého vzduchu v několika velikostech s možností přizpůsobení podle specifických požadavků.
- Integrovaná vakuová pumpa, takže není potřeba externí zdroj plynu.
Technické specifikace:
- Maximální velikost PCB: 500 × 300 mm
- Tloušťka PCB: 0.1 a 5 mm
- Řízení teploty: Termočlánek typu K s PID řízením v uzavřené smyčce
- Způsob umístění PCB: Vnější
- Spodní předehřev: Infračervený 2400W
- Hlavní ohřívače (horní a spodní): Horký vzduch 800W + 800W
- Napájení: Jednofázové 220V, 50/60Hz, 4.0KVA
- Rozměry: 650 × 700 × 550 mm
- Přibližná hmotnost: 47 kg
Typické použití:
Tato stanice je ideální pro techniky a profesionály, kteří pracují na opravách a údržbě elektronických desek s BGA komponenty. Díky přesnému řízení teploty ve více zónách je vhodná pro reballing, pájení i odpájení a pomáhá dosahovat kvalitních výsledků při minimalizaci rizika poškození desek.
Kompatibilita:
Kompatibilní s PCB deskami uvedené velikosti a tloušťky a vhodná pro širokou škálu BGA komponent. Integrovaná vakuová pumpa usnadňuje práci bez potřeby dalšího plynového vybavení.
- PLC rozhraní pro zobrazení a řízení teploty ve třech zónách
- Tři nezávislé ohřívací zóny: horký vzduch a infračervený předehřev
- Uložení až 40 teplotních profilů s PID řízením
- Podpěra proti deformaci v oblasti pájení
- Chladicí ventilátor pro lepší kvalitu pájeného spoje
- Integrovaná vakuová pumpa bez nutnosti externího zdroje plynu
- Včetně více trysek horkého vzduchu s možností přizpůsobení
- Podpora PCB až 500×300 mm a tloušťky 0.1 až 5 mm
- Jednofázové napájení 220V, 4.0KVA
- Kompaktní rozměry a přibližná hmotnost 47 kg
Otázky a odpovědi zákazníků
Jaké výhody přináší nezávislé řízení tří teplotních zón oproti reballing stanicím s jednou zónou?
Nezávislé řízení tří zón (horní, spodní a předehřev IR) umožňuje přesnější a rovnoměrnější ohřev, snižuje tepelný stres na PCB a minimalizuje riziko poškození nebo deformace součástek. Oproti tomu stanice s jednou zónou mívají větší teplotní kolísání a menší přizpůsobivost pro složité nebo vícevrstvé desky.
Jaké jsou přesné rozměry a hmotnost Zhenxun ZX-D2 a co přesně obsahuje balení?
Rozměry Zhenxun ZX-D2 jsou 650 mm na délku, 700 mm na šířku a 550 mm na výšku; přibližná hmotnost je 47 kg. Balení obvykle obsahuje stanici, sadu trysek horkého vzduchu různých velikostí, držáky PCB a uživatelský manuál. Dostupnost konkrétního příslušenství se může lišit podle distribuce.
Jaké elektrické požadavky potřebuje stanice pro správný provoz a jaké tolerance nabízí vůči napětí a frekvenci?
Stanice pracuje s jednofázovým napájením 220 V AC, přijímá frekvenci 50/60 Hz a vyžaduje maximální výkon 4,0 kVA. Její komponenty snášejí malé typické odchylky sítě (±10 % napětí), ale stabilní napájení je doporučeno, aby se předešlo chybám ohřevu.
Jaká je doporučená pravidelná údržba pro zajištění teplotní stability a spolehlivého provozu stanice?
Doporučuje se pravidelné čištění vzduchových trysek, kontrola filtru a stavu ventilátorů a kalibrace senzoru typu K podle intenzity používání. Kontrola kabelových spojů a absence překážek ve ventilačních zónách zajišťuje stabilitu teplotních ramp a prodlužuje životnost zařízení.
Existuje kompatibilita nebo omezení pro práci s PCB různých tlouštěk a jaké jsou povolené rozsahy?
ZX-D2 umožňuje práci s PCB o tloušťce od 0,1 mm do 5 mm, což pokrývá většinu spotřebitelských i profesionálních desek. Je nutné upravit podpěry a tepelnou křivku pro extrémní tloušťky a ujistit se, že rozměry (až 500 × 300 mm) nepřekračují pracovní plochu.
Jak velkou PCB desku zvládne reballing stanice Zhenxun ZX-D2?
Zvládne PCB desky až do velikosti 500×300 mm.
Jaký typ řízení teploty tato stanice používá?
Používá PID řízení s termočlánkem typu K v uzavřené smyčce pro přesné řízení.
Vyžaduje stanice externí zdroj plynu?
Ne, má integrovanou vakuovou pumpu, takže externí zdroj plynu nepotřebuje.
Kolik teplotních profilů může stanice uložit?
Může uložit až 40 různých teplotních profilů.
Jaké způsoby ohřevu stanice používá?
Používá horký vzduch pro hlavní horní a spodní ohřev a infračervený ohřev pro spodní předehřev.
