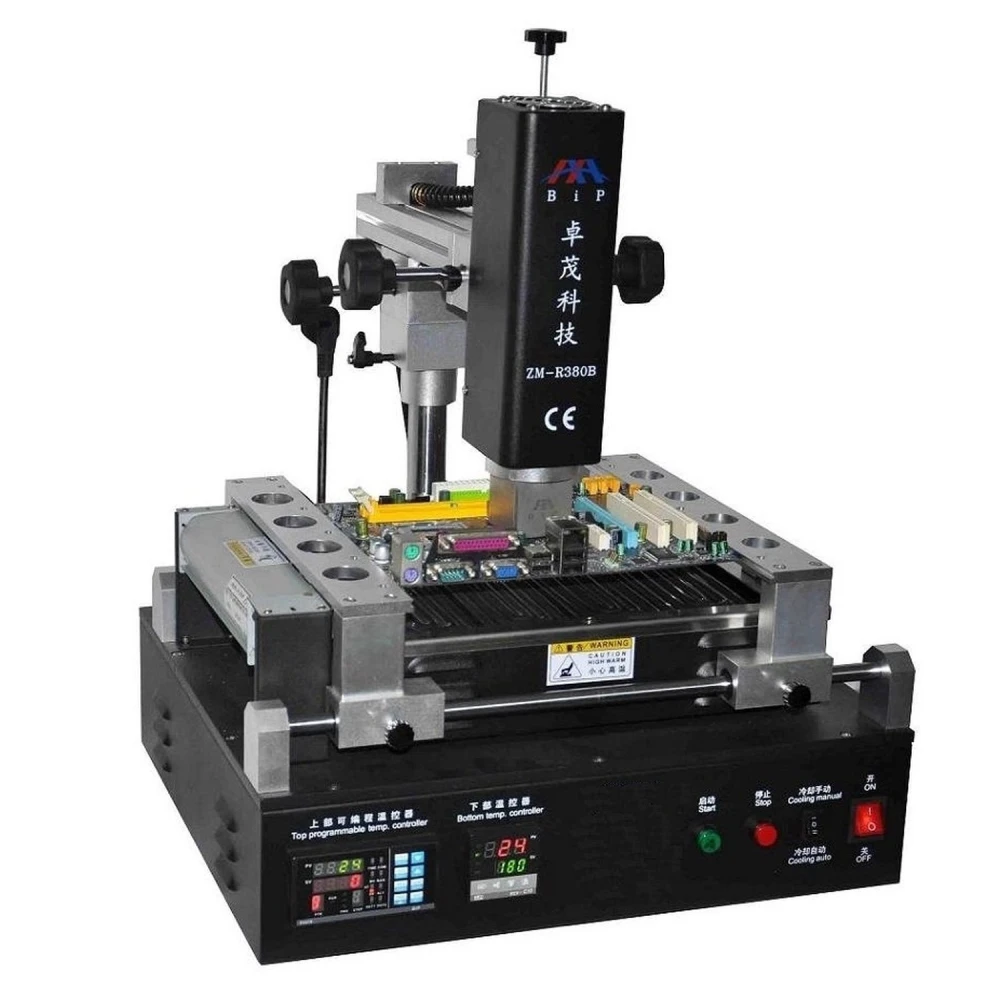

Pájecí stanice Zhuomao ZM-R380B pro BGA s přesným řízením
Značka: Zhuomao
Včetně DPH (Bez DPH: 25 200,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 29 272,32 Kč | -4% |
| 10+ | 28 662,48 Kč | -6% |
| 20+ | 27 442,80 Kč | -10% |
Stanice Zhuomao ZM-R380B je profesionální nástroj určený pro procesy pájení a odpájení BGA s vysokou přesností a kontrolou. Je vybavena spodním infračerveným ohřívačem a horním ohřívačem horkého vzduchu, což umožňuje efektivní a bezpečnou práci s deskami plošných spojů (PCB) při opravách a montáži.
Díky použití vysoce přesných importovaných materiálů, včetně teplotních senzorů, PLC a ohřívačů, ZM-R380B zajišťuje přesné řízení během procesu pájení a odpájení a minimalizuje riziko poškození součástek i PCB.
Navíc tato stanice nabízí komunikaci s počítačem prostřednictvím integrovaného sériového portu a externí teplotní rozhraní, což umožňuje ovládání a monitorování pomocí specializovaného softwaru.
Vysoce přesná termočlánek typu K poskytuje přesnou detekci teploty s přesností ±3 stupně a horní i spodní ohřívač pracují nezávisle pro optimalizaci tepelného procesu. Ventilátor s příčným prouděním rychle ochlazuje PCB, aby se zabránilo deformacím během pájení.
Pro zajištění správné polohy PCB používá stanice držák ve tvaru V drážky s flexibilním příslušenstvím, které chrání desku během práce. Je vhodná pro PCB s maximálními rozměry 310×300 mm a minimálními 20×20 mm a snadno zvládá desky s vysokou tepelnou kapacitou nebo specifickými požadavky na bezolovnaté pájení.
Klíčové vlastnosti
- Celkový výkon 3200W pro efektivní provoz.
- Horní ohřev horkým vzduchem s výkonem 800W.
- Spodní infračervený ohřev desky s výkonem 2400W.
- Napájení: AC 220V ± 10%, 50/60Hz.
- Kompaktní rozměry: 445×430×500 mm.
- Nastavitelný držák s V-drážkou pro bezpečné umístění PCB.
- Řízení teploty pomocí termočlánku typu K v uzavřené smyčce.
- Kompatibilní s PCB o velikosti od 20×20 mm do 310×300 mm.
- Čistá hmotnost 25 kg, robustní a stabilní.
Typické použití
Stanice Zhuomao ZM-R380B je ideální pro servisní techniky elektroniky a výrobce, kteří potřebují spolehlivé zařízení pro pájení a odpájení BGA součástek na deskách plošných spojů. Její přesnost a kontrola umožňují jemnou práci na moderních elektronických zařízeních, včetně oprav základních desek, grafických karet a dalších citlivých součástí.
Kompatibilita
Kompatibilní se širokou škálou PCB a BGA součástek, tato stanice podporuje bezolovnaté pájecí procesy a je vhodná pro aplikace vyžadující vysokou tepelnou kapacitu a přesné řízení teploty.
Poznámka: Tento produkt je aktuálně nedostupný skladem. Pro alternativy nebo termín naskladnění kontaktujte náš tým.
- Celkový výkon 3200W pro optimální provoz
- Horní ohřev horkým vzduchem 800W
- Spodní infračervený ohřev 2400W
- Řízení teploty pomocí termočlánku typu K v uzavřené smyčce
- Nastavitelný držák s V-drážkou pro bezpečné umístění PCB
- Rozměry: 445×430×500 mm
- Kompatibilní s PCB od 20×20 mm do 310×300 mm
- Čistá hmotnost: 25 kg
- Funkce komunikace s počítačem pro pokročilé ovládání
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a hlavní obsah balení při koupi stanice Zhuomao Zm-R380b?
Zhuomao Zm-R380b má přibližné rozměry 560 mm × 600 mm × 600 mm a hmotnost kolem 39 kg. Typický obsah zahrnuje hlavní jednotku, příslušenství pro uchycení PCB, teplotní senzory, řídicí software (pro připojení přes PC), uživatelský manuál a napájecí kabely.
Jaké elektrické a konektivní požadavky potřebuje stanice pro správný provoz v různých zemích?
Stanice pracuje s napětím 220 V ~ 50/60 Hz a maximálním výkonem 3200 W. Je nutné ověřit kompatibilitu s místní elektrickou sítí, protože v zemích s 110 V bude potřeba průmyslový transformátor. Vestavěný sériový port umožňuje připojení k PC pro řízení a záznam tepelných dat.
Jaká preventivní údržba prodlužuje životnost a zajišťuje tepelnou přesnost této BGA stanice?
Doporučuje se pravidelně čistit filtry a kryt, kontrolovat kalibraci teplotních senzorů, provádět vizuální kontrolu odporů a elektrických spojů a v případě opotřebení používat pouze originální náhradní díly. Pololetní údržba zajišťuje spolehlivé tepelné cykly a optimální životnost.
V jakých konkrétních případech použití je Zm-R380b vhodnější než jiné BGA stanice střední třídy?
Zm-R380b je obzvlášť vhodná pro opravy a rework velkých BGA, vícevrstvých PCB nebo desek s vysokou tepelnou hmotou a pro lead-free procesy, kde jiné stanice střední třídy nemusí nabídnout dostatečnou tepelnou stabilitu nebo softwarové řízení. Její duální systém umožňuje složité opravy s minimalizací rizika poškození substrátu.
Jaký typ ohřevu používá stanice Zhuomao ZM-R380B?
Používá spodní infračervený ohřev desky 2400W a horní ohřev horkým vzduchem 800W, které pracují nezávisle.
Jaká je přesnost řízení teploty?
Stanice má termočlánek typu K v uzavřené smyčce, který nabízí přesnost ±3 stupně při detekci a řízení teploty.
Jaké velikosti PCB podporuje?
Podporuje PCB s maximální velikostí 310×300 mm a minimální velikostí 20×20 mm.
Lze stanici ovládat pomocí počítače?
Ano, disponuje funkcí komunikace s počítačem prostřednictvím integrovaného sériového portu a externího teplotního rozhraní pro ovládání pomocí softwaru.
Je aktuálně k dispozici ke koupi?
Stanice Zhuomao ZM-R380B je aktuálně vyprodaná. Doporučujeme kontaktovat prodejce ohledně alternativ nebo termínu naskladnění.
