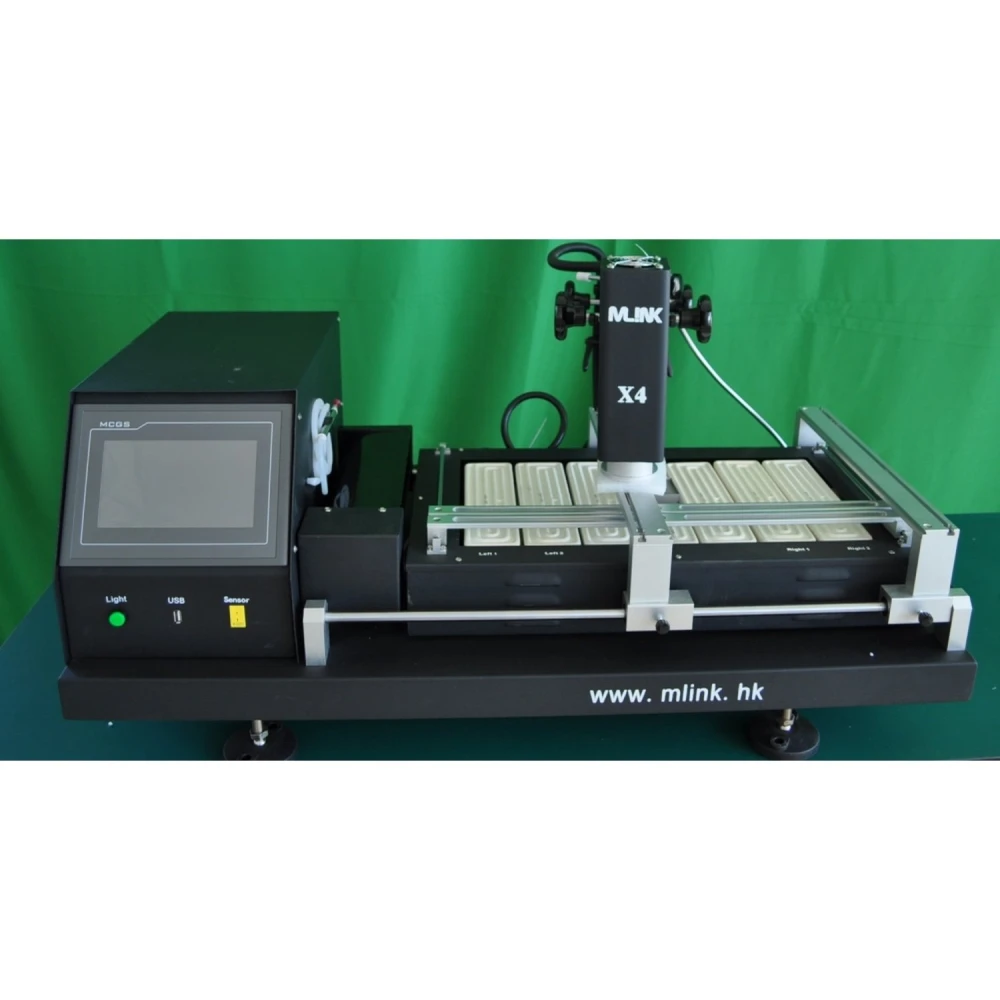

BGA reballing stanice Mlink X4 s dotykovým ovládáním
Značka: Mlink
Včetně DPH (Bez DPH: 30 214,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 35 097,51 Kč | -4% |
| 10+ | 34 366,31 Kč | -6% |
| 20+ | 32 903,92 Kč | -10% |
BGA reballing stanice Mlink X4 je profesionální nástroj určený pro pájení a reballing BGA součástek s vysokou přesností a efektivitou. Tato stanice kombinuje pokročilou technologii a robustní konstrukci, aby poskytovala optimální výsledky při opravách a výrobě elektroniky.
Je vybavena lineárním posuvným systémem, který umožňuje přesné nastavení a rychlé polohování v osách X, Y a Z, což zajišťuje snadnou manipulaci a přesnost při každé operaci. Její dotyková obrazovka s vysokým rozlišením a PLC řízením umožňuje ukládat více pracovních profilů, chránit je heslem a snadno upravovat parametry. Kromě toho zahrnuje okamžitou analýzu teplotních křivek pro detailní kontrolu.
Mlink X4 disponuje třemi nezávislými topnými zónami: dvěma horkovzdušnými ohřívači a infračerveným ohřívačem pro předehřev. Teplota se řídí s přesností ±3 °C. Horní ohřívač je volně nastavitelný, zatímco druhý lze pohybovat vertikálně. Spodní IR ohřívač zajišťuje rovnoměrné rozložení tepla na desce PCB.
Nabízí různé horkovzdušné trysky, které se otáčejí o 360° a díky magnetům se snadno instalují, s možností zakázkového provedení. Stanice používá vysoce přesné termočlánky typu K s řízením v uzavřené smyčce a automatickou kompenzací teploty, přičemž integruje PLC modul pro přesné řízení.
Její polohovací systém zahrnuje V-drážku a univerzální nastavitelný držák, který chrání desku PCB před deformací během ohřevu nebo chlazení a je kompatibilní s jakoukoli velikostí BGA pouzdra.
Pro zvýšení efektivity je vybavena výkonným ventilátorem s příčným prouděním, který desku rychle ochlazuje, a také integrovanou vakuovou pumpou a externím odsávacím perem pro rychlou manipulaci s čipy.
Stanice má preventivní alarmy po dokončení procesů odpájení a pájení, certifikát CE, tlačítko nouzového zastavení a automatickou ochranu proti poruchám nebo dvojímu přehřátí.
Systém CCD vidění umožňuje přesnou vizuální kontrolu procesu tavení během BGA pájení a odpájení, čímž zajišťuje kvalitu a přesnost.
Její velká ohřevná plocha je vhodná pro desky jakékoli velikosti, včetně notebooků, herních konzolí (Xbox, PS3), serverových desek a velkoformátových chytrých televizorů.
Hlavní technické parametry:
- Celkový výkon: 5600W
- Horní ohřívač: 800W
- Spodní ohřívač: 2º calentador 800W + 3º calentador IR 3900W
- Napájení: AC 220V ±10%, 50/60Hz
- Rozměry: 940 x 550 x 500 mm
- Polohování: V-drážka s nastavitelným univerzálním držákem
- Řízení teploty: senzor typu K, uzavřený okruh, přesnost ±3°C
- Maximální velikost PCB: 570 x 370 mm; minimální 20 x 20 mm
- Elektrické řízení: citlivý modul řízení teploty + dotyková obrazovka z Taiwanu + kompatibilní s PLC Mitsubishi Fx2n
- Čistá hmotnost: 70 kg
Typické použití a kompatibilita
BGA reballing stanice Mlink X4 je ideální pro techniky a profesionály, kteří potřebují provádět pájení, odpájení a reballing BGA čipů s vysokou přesností a kontrolou. Je kompatibilní s velkými elektronickými deskami a složitými zařízeními, jako jsou notebooky, herní konzole, servery a chytré televizory.
Její pokročilý systém řízení teploty a vidění umožňuje bezpečnou a efektivní práci a usnadňuje opravy a výrobu elektroniky v profesionálním prostředí.
- Celkový výkon 5600W pro rychlý a rovnoměrný ohřev
- Tři nezávislé topné zóny s regulací ±3°C
- Dotyková obrazovka s vysokým rozlišením, PLC řízení a chráněné profily
- CCD systém vidění pro přesný dohled nad pájecím procesem
- Nastavitelný držák s V-drážkou pro ochranu a fixaci PCB desek
- Integrovaný ventilátor s příčným prouděním a vakuová pumpa pro vyšší efektivitu
- Kompatibilní s velkými deskami až 570x370 mm i malými součástkami
- Certifikace CE a bezpečnostní systémy s nouzovým zastavením
Otázky a odpovědi zákazníků
Jaké jsou hlavní funkce a výhody stanice Mlink X4 ve srovnání s jinými BGA rework stanicemi na trhu?
Mlink X4 vyniká přesným a rychlým nastavením os X, Y a Z díky importovaným posuvným vedením, HD dotykovým displejem s ukládáním profilů a analýzou teplotních křivek, třemi nezávislými topnými zónami (dvě horkovzdušné a jedna infračervená) a řízením teploty pomocí termočlánku typu K a PLC. Tyto vlastnosti ji staví výhodně díky vyšší univerzálnosti a přesnosti tepelných profilů oproti mnoha standardním alternativám.
Jaké rozměry, hmotnost a hlavní materiály tvoří stanici Mlink X4 a co přesně je součástí balení při koupi?
Hlavní konstrukce bývá vyrobena z oceli a hliníku pro kombinaci robustnosti a tepelného odvodu. Typické rozměry stanic tohoto typu jsou kolem 600 x 650 x 500 mm a hmotnost mezi 40 a 60 kg, přesné hodnoty je však vhodné ověřit v technickém listu. V balení bývá: stanice, kamera, horkovzdušné trysky, termočlánek typu K, propojovací kabely a uživatelský manuál.
Jaké elektrické požadavky a kompatibilitu konektorů musí moje dílna splňovat pro instalaci této stanice?
Stanice obvykle pracuje na 220 V AC, 50/60 Hz, s přibližnou spotřebou 3000 W. Je nezbytné mít elektrickou linku s uzemněním a proudovou kapacitou alespoň 15 A. Díky nastavitelné základně je kompatibilní s různými velikostmi PCB. Pokud jsou potřeba práce se speciálními čipy/pouzdry, je nutné ověřit kompatibilitu trysek.
Jakou údržbu vyžaduje a jak mohu zajistit dlouhou životnost zařízení?
Doporučuje se udržovat čisté filtry horkého vzduchu a pravidelně kontrolovat konektory a termočlánky. Lineární vedení je třeba mazat podle pokynů výrobce. Zařízení nepoužívejte mimo doporučený rozsah okolní teploty (15–35 °C) ani nepřetěžujte platformu. Trysky a topná tělesa vyměňujte podle opotřebení.
Jaký typ záruky se vztahuje na Estación Mlink X4 a jsou k dispozici náhradní díly pro její klíčové komponenty?
Výrobce obvykle poskytuje standardní záruku 12 měsíců na výrobní vady. Trysky, termočlánky a topné prvky jsou spotřební díly s dostupnými náhradami na objednávku. U specifických dílů (displej, PLC) je třeba ověřit dostupnost podle distributora. Technická podpora závisí na prodejním kanálu a může se lišit podle regionu.
Pro jaké práce je BGA reballing stanice Mlink X4 vhodná?
Je ideální pro pájení, odpájení a reballing BGA čipů na elektronických deskách, zejména ve velkých zařízeních, jako jsou notebooky, konzole a servery.
Jakou maximální velikost PCB desky zvládne?
Zvládne PCB desky až do velikosti 570 x 370 mm a minimální velikosti 20 x 20 mm.
Jak se na stanici řídí teplota?
Používá senzor typu K s řízením v uzavřené smyčce a automatickou kompenzací, což zajišťuje přesnost ±3 °C.
Obsahuje stanice bezpečnostní prvky?
Ano, má certifikát CE, nouzové zastavení, automatickou ochranu proti poruchám a dvojitou ochranu proti přehřátí.
Je dostupná k okamžitému nákupu?
V současné době je stanice Mlink X4 vyprodaná, doporučujeme ověřit dostupnost nebo alternativní produkty.
