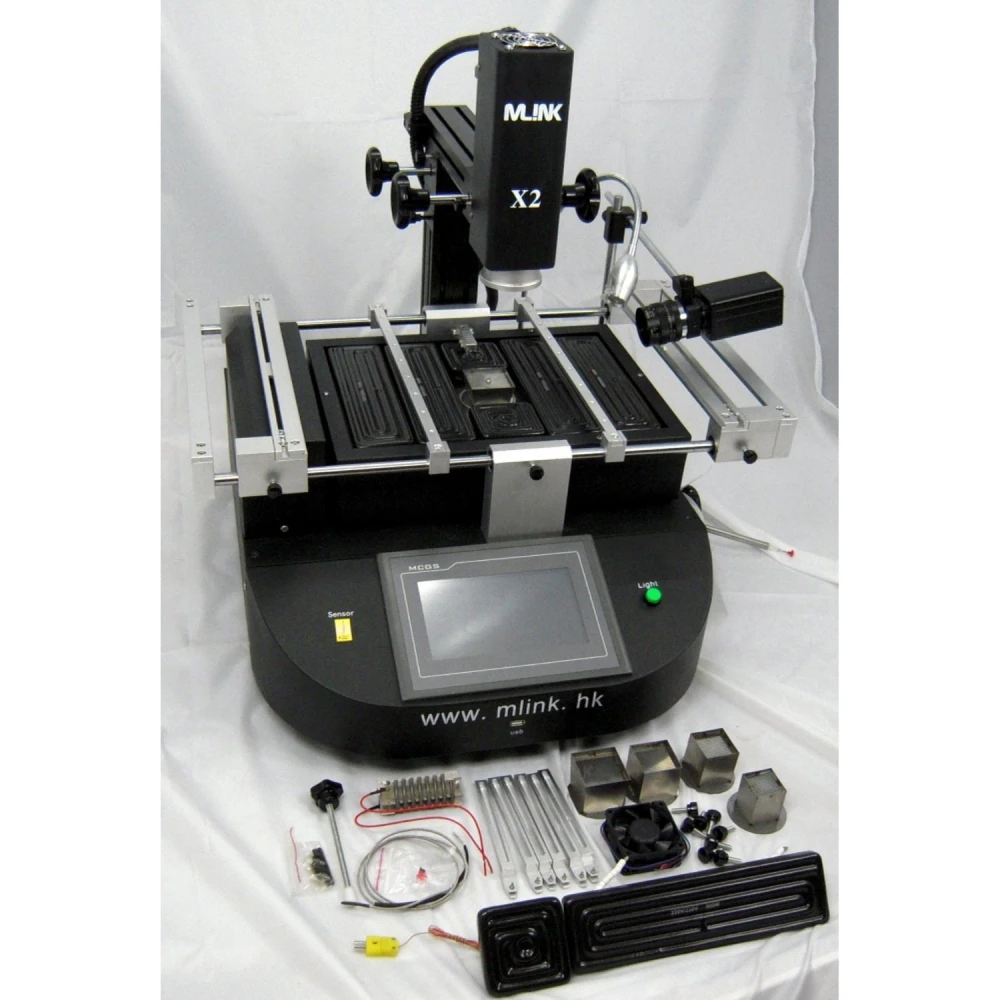

Pájecí stanice Mlink X2 s kamerou pro profesionální elektroniku
Značka: Mlink
Včetně DPH (Bez DPH: 30 970,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 35 975,68 Kč | -4% |
| 10+ | 35 226,19 Kč | -6% |
| 20+ | 33 727,20 Kč | -10% |
Pájecí stanice Mlink X2 s kamerou je profesionální nástroj určený pro pájení a odpájení elektronických součástek s vysokou přesností a efektivitou. Je ideální pro opravy a reballing BGA, tato stanice nabízí pokročilou kontrolu teploty a polohování pro zajištění optimálních výsledků.
Hlavní vlastnosti:
- Přesné polohování: Vybavena lineárním posuvným systémem, který umožňuje přesné nastavení os X, Y a Z, což usnadňuje rychlé a přesné umístění součástek.
- Dotykový displej s vysokým rozlišením: PLC řízení s dotykovou obrazovkou z Tchaj-wanu umožňuje ukládání více profilů, ochranu heslem a funkce úprav, stejně jako okamžitou analýzu teplotních křivek.
- Nezávislé ohřevy ve třech zónách: Má tři nezávislé topné oblasti: dva horkovzdušné ohřívače (800W a 1200W) a jeden infračervený ohřívač (2700W) pro předehřev, s regulací teploty v rámci ±3 °C.
- Otočné horkovzdušné trysky: Trysky otočné o 360° s magnetem pro snadnou instalaci a výměnu, přizpůsobitelné podle potřeby.
- Pokročilá regulace teploty: Vysoce přesný termočlánek typu K s řízením v uzavřené smyčce a automatickou kompenzací, řízený PLC modulem pro přesnou kontrolu.
- Polohovací systém pro PCB: V-drážka s flexibilní oporou pro ochranu desky během ohřevu a chlazení, kompatibilní s jakoukoli velikostí BGA pouzdra.
- Rychlé chlazení: Výkonný ventilátor s příčným prouděním pro urychlení chlazení desky a zvýšení efektivity práce.
- Integrovaná vakuová pumpa: Obsahuje vakuovou pumpu a externí sací pero pro rychlou manipulaci s čipy.
- Alarm a bezpečnostní systém: Alarm po dokončení pájení nebo odpájení, certifikace CE, nouzové zastavení a automatická ochrana proti přehřátí a elektrickým poruchám.
- CCD systém vidění: Umožňuje přesnou vizuální kontrolu procesu pájení a odpájení BGA, čímž zajišťuje kvalitu a přesnost práce.
Technické specifikace:
| # | Parametr | Detail |
|---|---|---|
| 1 | Potencia total | 4800W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 1200W, tercer calentador IR 2700W |
| 4 | Alimentación eléctrica | AC 220V ±10%, 50/60Hz |
| 5 | Dimensiones | 635 × 600 × 560 mm |
| 6 | Posicionamiento | Ranura en V, soporte para PCB ajustable en todas direcciones con fijación universal externa |
| 7 | Control de temperatura | Sensor tipo K, circuito cerrado, precisión ±3°C |
| 8 | Tamaño PCB compatible | Mínimo 20 × 20 mm, máximo 410 × 370 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura sensible + pantalla táctil de Taiwán + PLC Delta |
| 10 | Peso neto | 50 kg |
Typické použití:
- Opravy a reballing BGA čipů na elektronických deskách.
- Pájení a odpájení elektronických součástek ve spotřební elektronice a automobilovém průmyslu.
- Procesy vyžadující přesnou kontrolu teploty a polohování, aby nedošlo k poškození PCB.
- Profesionální použití v dílnách pro opravy elektroniky a v servisních centrech.
Kompatibilita: Kompatibilní s PCB deskami různých velikostí od 20×20 mm do 410×370 mm a s jakoukoli velikostí BGA pouzdra, ideální pro pokročilou elektroniku a přesnou práci.
Důležitá poznámka: Tento produkt je aktuálně vyprodán. Můžete si vyžádat upozornění, abyste byli informováni, až bude opět skladem.
- Přesné polohování v osách X, Y, Z s rychlým nastavením
- Dotykový displej s vysokým rozlišením, PLC řízení a ukládání profilů
- Tři nezávislé topné zóny s regulací ±3 °C
- Otočné horkovzdušné trysky 360° s magnetem pro snadnou výměnu
- Termočlánek typu K s řízením v uzavřené smyčce a automatickou kompenzací
- V-drážka s flexibilní oporou pro ochranu PCB během procesu
- Ventilátor s příčným prouděním pro rychlé chlazení desky
- Integrovaná vakuová pumpa a sací pero pro rychlou manipulaci
- Alarm a bezpečnostní systém s nouzovým zastavením a dvojitou ochranou
- CCD systém vidění pro vizuální kontrolu při pájení a odpájení
Otázky a odpovědi zákazníků
Jaké jsou hlavní výhody práce se stanicí Mlink X2 oproti jiným podobným BGA rework stanicím?
Estación Mlink X2 vyniká lineárním posuvným systémem na osách X, Y a Z, který umožňuje přesné nastavení a rychlé polohování. Součástí je HD dotykový displej pro intuitivní ovládání, správu profilů a ochranu heslem. Nabízí tři nezávislé topné zóny s jemným řízením teploty (tolerance ±3 °C) a okamžitou analýzu teplotní křivky, což zlepšuje opakovatelnost a umožňuje přizpůsobit proces konkrétní součástce. Oproti alternativám obvykle usnadňuje rychlé změny trysek a nastavení ohřevu, čímž optimalizuje čas a snižuje chyby při manipulaci.
Jaké rozměry a přibližnou hmotnost má Estación Mlink X2 a co je součástí balení při koupi?
Přesné rozměry a hmotnost se mohou mírně lišit podle šarže, ale tento typ zařízení má obvykle základnu přibližně 600 mm x 500 mm a výšku kolem 500 mm, s hmotností zhruba 30–40 kg. Typický obsah balení zahrnuje hlavní stanici, integrovanou kameru, horkovzdušné trysky různých velikostí, napájecí kabel, sadu nástrojů pro manipulaci s BGA, manuál a základní servisní sadu. Doporučuje se ověřit aktuální seznam u distributora.
Na jaké napětí a elektrické požadavky má být Estación Mlink X2 připojena?
Estación Mlink X2 obvykle pracuje se standardním napájením 220 V AC, 50/60 Hz a vyžaduje zásuvku s uzemněním a kapacitou pro špičkový odběr nad 2 kW v závislosti na aktivovaných ohřívačích. Bez vhodného transformátoru není kompatibilní se sítí 110 V. Doporučuje se použití stabilizátoru napětí pro ochranu řídicí elektroniky.
Jaká preventivní údržba je nutná pro zajištění životnosti a přesnosti stanice?
Doporučuje se pravidelné čištění lineárních vedení a pohybových systémů, aby se zabránilo hromadění prachu nebo nečistot, kontrola stavu trysek a roční údržba/kalibrace teplotních senzorů. Filtrace vzduchu a vizuální kontrola kabelů a napájecích spojů pomáhají předcházet předčasným poruchám. Je důležité používat pouze originální náhradní díly a dodržovat harmonogram doporučený výrobcem.
Jaká technická omezení má z hlediska maximální a minimální velikosti BGA komponent, které může manipulovat?
Estación Mlink X2 umožňuje manipulaci se širokou škálou BGA komponent, obvykle od pouzder 5 mm x 5 mm až po celé desky o rozměrech přibližně 400 mm x 400 mm. Přesný limit však závisí na dodaných tryskách a kapacitě posuvného a upínacího systému. Manipulace s výrazně menšími nebo většími komponenty mimo tento rozsah může vyžadovat speciální příslušenství.
Je pájecí stanice Mlink X2 s kamerou skladem k zakoupení?
Pájecí stanice Mlink X2 s kamerou je aktuálně vyprodána. Můžete si vyžádat upozornění, až bude opět dostupná.
Jaké velikosti PCB stanice Mlink X2 podporuje?
Podporuje PCB desky od minimální velikosti 20×20 mm až po maximální 410×370 mm, kompatibilní s jakoukoli velikostí BGA pouzdra.
Jaké systémy regulace teploty stanice má?
Má vysoce přesný senzor typu K s řízením v uzavřené smyčce a automatickou kompenzací, řízený PLC modulem pro přesnou kontrolu v rámci ±3 °C.
Obsahuje stanice systém vidění pro pájení?
Ano, disponuje CCD systémem vidění, který umožňuje přesné posouzení procesu pájení a odpájení BGA.
Jaká bezpečnostní opatření stanice nabízí?
Zahrnuje certifikaci CE, nouzové zastavení, automatickou ochranu proti přehřátí a automatické vypnutí v případě nehody.
