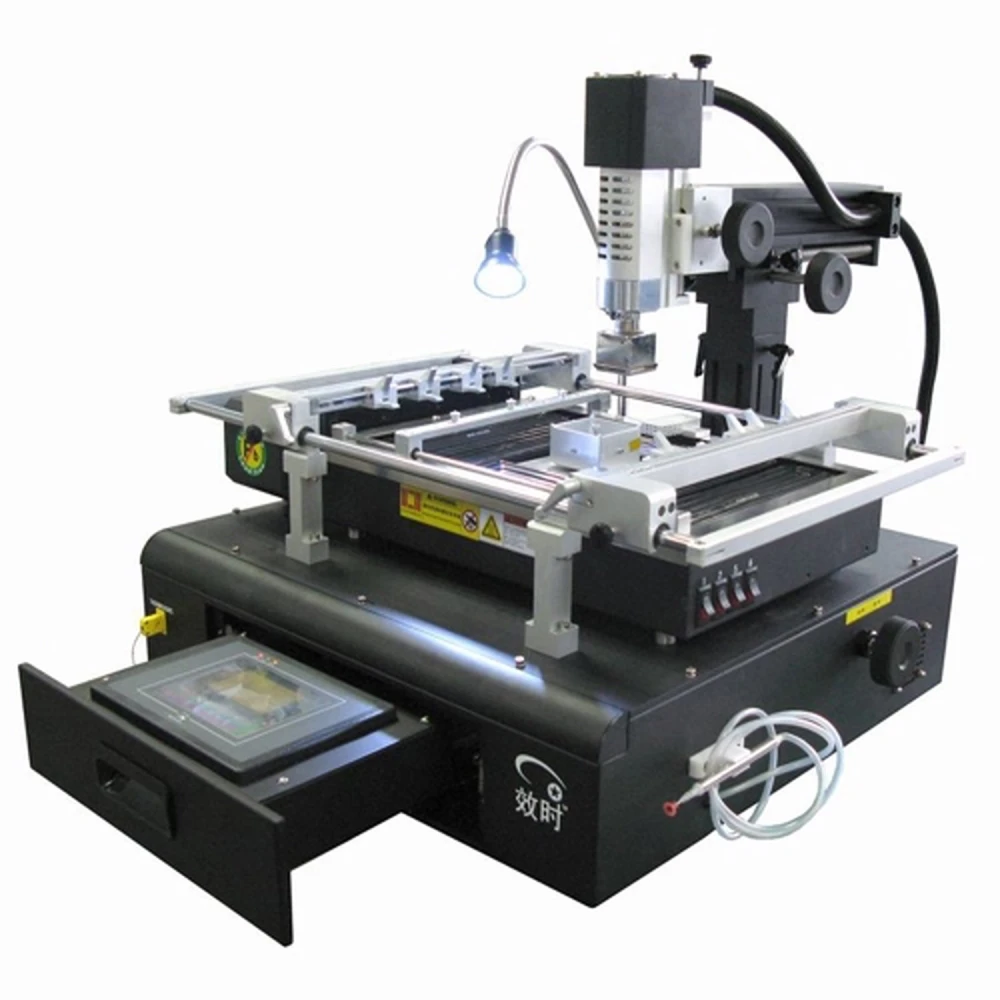

BGA rework stanice Shuttle Star RW-B400C pro profesionální pájení
Značka: Shuttle Star
Včetně DPH (Bez DPH: 40 320,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 46 835,71 Kč | -4% |
| 10+ | 45 859,97 Kč | -6% |
| 20+ | 43 908,48 Kč | -10% |
BGA rework stanice Shuttle Star RW-B400C je profesionální nástroj určený pro pájení a odpájení BGA komponent s vysokou přesností a kontrolou. Tato pracovní stanice nabízí kompletní řešení pro techniky a specialisty na opravy elektroniky, kteří hledají efektivitu a bezpečnost při své práci.
Hlavní vlastnosti:
- Kompatibilní rozměry PCB: od 50×50 mm do 450×400 mm, s tloušťkou 0.5 až 4 mm, což umožňuje práci se širokou škálou desek.
- Nastavení pracovní plochy: ±50 mm dopředu/dozadu a ±200 mm doleva/doprava pro přesné umístění PCB.
- Řízení teploty: pomocí termočlánku typu K s uzavřenou smyčkou pro udržení stabilních a bezpečných teplot.
- Ohřívače: infračervený předehřívač 2700W, horní ohřívač horkého vzduchu 600W a spodní ohřívač horkého vzduchu 800W, které zajišťují rovnoměrný a řízený ohřev.
- Dotykové rozhraní s PLC řízením: umožňuje zobrazovat teplotní křivky v reálném čase a uložit až 200 teplotních profilů pro analýzu a přesné opakování procesů.
- Nastavitelný průtok vzduchu: pro vytváření proudění horkého vzduchu s odděleným řízením horního a spodního ohřívače, což zvyšuje bezpečnost a kvalitu reworku.
- Mikronastavitelné podpěry: pro zabránění lokálnímu propadání BGA během pájení.
- Chladicí systém: výkonné ventilátory s křížovým prouděním pro rychlé ochlazení spodní ohřívací zóny.
- Polohování PCB: nastavitelný držák umožňuje instalaci speciálních přípravků pro různé typy desek, což usnadňuje rychlé a bezpečné umístění.
- Alarmy a ochrana: alarmová a ochranná zařízení proti přehřátí v horní i spodní části.
- Příslušenství v balení: pět trysek různých velikostí, sada nářadí, sada imbusových klíčů, klip, kartáč, sací tryska, hliníkové desky, teplotní kabely, tepelně odolná tkanina a uživatelská příručka.
Typické použití:
- Opravy a rework elektronických desek s BGA komponenty.
- Přesné pájení a odpájení v profesionálních elektronických dílnách.
- Výrobní a servisní projekty elektronických zařízení, které vyžadují pokročilé řízení teploty a proudění vzduchu.
Kompatibilita a požadavky:
- Jednofázové napájení 220V, 50/60Hz s výkonem 4.5KW.
- Kompatibilní s různými typy PCB desek v rámci uvedených rozměrů a tlouštěk.
Tato rework stanice Shuttle Star RW-B400C vyniká integrovaným designem šetřícím místo a snadným ovládáním díky dotykové obrazovce a PLC řízení. Její duální ohřev a uzavřená regulace teploty zajišťují bezpečné a spolehlivé procesy, ideální pro profesionální prostředí, kde je kvalita zásadní.
Poznámka: Tento produkt je aktuálně vyprodán. Pro alternativy nebo dotazy kontaktujte prosím náš zákaznický servis.
- Kompatibilní PCB: 50×50 mm až 450×400 mm, tloušťka 0.5-4 mm
- Řízení teploty termočlánkem typu K s uzavřenou smyčkou
- Ohřívače: infračervený předehřívač 2700W, horní horký vzduch 600W, spodní 800W
- Dotykové rozhraní s PLC řízením a uložením 200 teplotních profilů
- Nastavitelný průtok vzduchu pro horní i spodní ohřívač
- Mikronastavitelné podpěry proti lokálnímu propadání
- Ventilátory s křížovým prouděním pro rychlé chlazení
- Nastavitelné polohování pro různé typy PCB desek
- Alarmy a ochrana proti přehřátí v obou částech
- Včetně trysek, nářadí, klipu, kartáče, sací trysky a manuálu
Otázky a odpovědi zákazníků
Jaké rozsahy velikosti PCB zvládne stanice Shuttle Star RW-B400C a jaká jsou omezení pro desky větší tloušťky?
Shuttle Star RW-B400C podporuje PCB o rozměrech od 50 × 50 mm do 450 × 400 mm a tloušťce mezi 0,5 mm a 4 mm. U desek, které překračují tyto parametry velikosti nebo tloušťky, nemusí být upnutí a ohřev optimální, což může omezit účinnost procesu reworku.
Jaké jsou hlavní výhody systému řízení teploty a ukládání křivek ve srovnání s jinými modely BGA stanic?
Model RW-B400C nabízí řízení teploty pomocí termočlánku typu K v uzavřené smyčce a umožňuje uložit až 200 skupin teplotních křivek s 8 programovatelnými segmenty ohřevu a udržování. To poskytuje opakovatelnou přesnost, ideální pro složité reworky, což je významná výhoda oproti základnějším stanicím s manuální regulací nebo bez ukládání profilů.
Jaká preventivní údržba se doporučuje pro zajištění dlouhé životnosti stanice a prevenci častých poruch?
Doporučuje se pravidelně čistit filtry a ventilátory v oblasti předehřevu a kontrolovat stav termočlánků a elektrických spojů, stejně jako zabránit hromadění nečistot v upínacích a mechanických vodicích systémech. Vizuální kontrola ohřívačů a ověření správné funkce alarmů přehřátí pomůže předejít nečekaným odstávkám.
S jakým napětím a frekvencí pracuje a jsou nějaké zvláštní požadavky při instalaci mimo regiony s 220 V?
RW-B400C pracuje na 220 V jednofázově a 50/60 Hz, s maximální spotřebou 4,5 kW. Pokud je instalována v regionech s jiným napětím (například 110 V), je nutný vhodný výkonový transformátor a ověření správného uzemnění pro zajištění bezpečného provozu.
V jakých případech je RW-B400C vhodnější než infračervené alternativy nebo stanice s nižší tepelnou kapacitou?
RW-B400C je vhodnější pro rework středních nebo velkých PCB, větších BGA komponent nebo tam, kde je kritická tepelná opakovatelnost. Oproti méně výkonným zařízením poskytuje vyšší rovnoměrnost ohřevu a lepší ochranu proti přehřátí, čímž snižuje riziko poškození PCB nebo součástky.
Jaký rozsah velikosti PCB podporuje stanice Shuttle Star RW-B400C?
Podporuje PCB desky o rozměrech od 50×50 mm do 450×400 mm a tloušťce 0.5 až 4 mm.
Jaký typ řízení teploty tato rework stanice používá?
Používá termočlánek typu K s řízením v uzavřené smyčce pro udržení přesné a stabilní teploty.
Jaké příslušenství je součástí stanice Shuttle Star RW-B400C?
Součástí balení je pět trysek různých velikostí, sada nářadí, sada imbusových klíčů, klip, kartáč, sací tryska, hliníkové desky, teplotní kabely, tepelně odolná tkanina a uživatelská příručka.
Je stanice Shuttle Star RW-B400C dostupná k okamžité koupi?
Produkt je aktuálně vyprodán. Doporučujeme kontaktovat zákaznický servis pro informace o alternativách nebo termínu naskladnění.
Jaké elektrické napájení tato stanice vyžaduje?
Vyžaduje jednofázové napájení 220V, 50/60Hz s výkonem 4.5KW.
