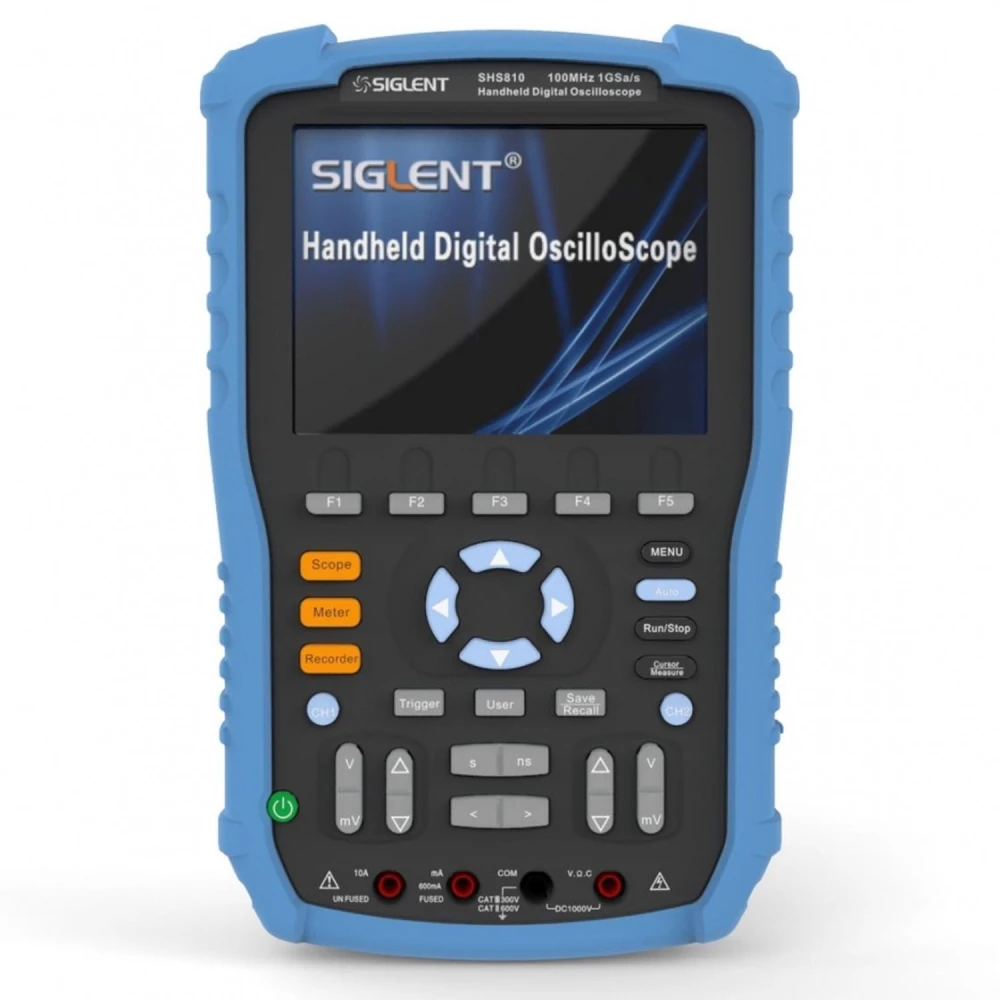

Přenosný digitální osciloskop Siglent SHS810 100MHz s 5.7" displejem
Značka: Siglent
Včetně DPH (Bez DPH: 11 592,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 13 465,27 Kč | -4% |
| 10+ | 13 184,74 Kč | -6% |
| 20+ | 12 623,69 Kč | -10% |
Přenosný digitální osciloskop Siglent SHS810 100MHz je kompaktní a výkonné zařízení určené pro profesionály i nadšence do elektroniky, kteří potřebují přesný a přenosný měřicí přístroj. Toto zařízení kombinuje funkce osciloskopu s všestranností digitálního multimetru a nabízí komplexní řešení pro elektronickou analýzu a diagnostiku.
Hlavní vlastnosti:
- Šířka pásma: 100MHz, ideální pro širokou škálu elektronických aplikací.
- Vzorkovací frekvence v reálném čase: 1GS/s pro zachycení signálů s vysokou věrností.
- Ekvivalentní vzorkovací frekvence: 50GS/s, umožňující detailní analýzu opakujících se signálů.
- Hloubka paměti: 2M bodů pro ukládání a analýzu složitých signálů.
- Displej: barevný TFT-LCD 5.7 palce s rozlišením 320x234, usnadňující přehledné zobrazení průběhů.
- Funkce záznamu: interní paměť 7M bodů s až 18 hodinami záznamu a podporou USB úložiště až pro 3000 hodin záznamu.
- Integrovaný multimetr: přesnost 6000 counts, schopný měřit DC/AC napětí, DC/AC proud, odpor, kapacitu, diody a průchodnost.
- Spouštěcí režimy: Edge, Pulse, Video, Slope a Alternative pro přizpůsobení různým typům signálů.
- Matematické operace: sčítání, odčítání, násobení, dělení a FFT pro pokročilou analýzu signálů.
- Napájení: dobíjecí lithium baterie 7.4V a 5000mAh s přibližnou výdrží 5 hodin, navíc DC adaptér 9V 4A pro delší provoz.
- Rozměry a hmotnost: 163.2mm x 259.5mm x 53.3mm, hmotnost 1.5 kg, což usnadňuje přenášení a manipulaci.
- Součástí balení: dvě pasivní sondy, multimetrická sonda, USB kabel pro data, DC adaptér, manuál a CD se softwarem.
Typické použití:
- Diagnostika a opravy elektronických obvodů v terénu.
- Měření a analýza signálů v laboratořích a dílnách.
- Výuka a technické vzdělávání v elektronice.
- Vývoj a testování elektronických prototypů.
Kompatibilita: Kompatibilní se standardními napájecími systémy a podporuje připojení USB pro přenos a ukládání dat.
Tento přenosný digitální osciloskop je nezbytným nástrojem pro ty, kteří hledají přesnost a mobilitu bez omezení pokročilých funkcí. Jeho robustní konstrukce a kombinace osciloskopu a multimetru z něj činí všestranné zařízení pro mnoho elektronických aplikací.
- Šířka pásma 100MHz pro přesné signály
- Vzorkování v reálném čase 1GS/s a ekvivalentní 50GS/s
- Barevný TFT-LCD displej 5.7 palce s rozlišením 320x234
- Interní paměť 7M bodů a USB záznam až 3000 hodin
- Integrovaný multimetr s 6000 counts pro více měření
- Flexibilní spouštěcí režimy: Edge, Pulse, Video, Slope, Alternative
- Pokročilé matematické operace včetně FFT
- Dobíjecí lithium baterie s výdrží 5 hodin
- Kompaktní rozměry a nízká hmotnost pro snadné přenášení
- V balení sondy, multimetrická sonda, USB kabel, adaptér a manuál
Otázky a odpovědi zákazníků
Jaké typy vstupů, konektorů a napájecí napětí používá SHS810 a je kompatibilní s elektrickými systémy v Latinské Americe a Evropě?
Osciloskop SHS810 má dva standardní BNC vstupy pro signály. Pro multimetr používá 4mm banánkové konektory. Napájení zajišťuje interní dobíjecí baterie a podporuje nabíjení přes USB AC/DC adaptér kompatibilní s 100–240 V~ 50/60 Hz, takže je vhodný pro zásuvky v Latinské Americe i Evropě.
Jaké jsou rozměry, hmotnost a materiály SHS810 a co je součástí balení při koupi?
SHS810 měří přibližně 260 mm × 120 mm × 50 mm a s baterií váží kolem 1,2 kg. Je vyroben z robustního ABS polymeru s ochranou proti nárazům. Typický obsah balení zahrnuje: osciloskop, 2 BNC sondy (1:1/10:1), testovací kabel pro multimetr, nabíječku/USB, manuál a přepravní pouzdro.
Jaké jsou měřicí limity, přesnost a tolerance SHS810 při použití jako osciloskop a multimetr?
Jako osciloskop má šířku pásma 100 MHz, skutečnou vzorkovací rychlost 1 GS/s a paměť až 2 Mpts na kanál (což omezuje dobu záznamu ve vysokém rozlišení). Doba náběhu je ≤3,5 ns. V režimu multimetru měří až 1000 V DC/750 V AC, 10 A, s typickou přesností ±1 % pro DCV. Pro kritické použití vždy zkontrolujte technický manuál podle konkrétního rozsahu a funkce.
Jaké bezpečnostní normy tento model splňuje a do jaké měřicí kategorie podle IEC patří?
SHS810 splňuje normu IEC 61010-1 pro elektrická měřicí zařízení a standardy CE. Jeho multimetr bývá klasifikován jako CAT III 600 V nebo podobně (ověřte v manuálu nebo na štítku zařízení), takže je vhodný pro průmyslové prostředí a sekundární distribuční sítě, nikoli pro primární instalace s vysokou energií.
Jaká je šířka pásma osciloskopu Siglent SHS810?
Přenosný digitální osciloskop Siglent SHS810 má šířku pásma 100MHz.
Jak dlouho vydrží baterie osciloskopu?
Dobíjecí lithium baterie má při nepřetržitém používání přibližnou výdrž 5 hodin.
Jaké měřicí funkce má integrovaný multimetr?
Multimetr měří DC/AC napětí, DC/AC proud, odpor, kapacitu, diody a průchodnost s vysokou přesností.
Lze jej připojit k počítači pro ukládání dat?
Ano, osciloskop má USB port pro ukládání a přenos dat.
Jaké příslušenství je součástí osciloskopu?
Součástí balení jsou dvě pasivní sondy, multimetrická sonda, USB kabel, DC adaptér, manuál a CD se softwarem.
