Programátor CH341A převodník USB na UART IIC SPI I2C
Značka: satkit
182,95Kč
Včetně DPH (Bez DPH: 151,20 Kč)
Omezené skladové zásoby
Standardní doručení
Pá, Čvn 19 - Út, Čvn 23
Expresní doručení
St, Čvn 17 - Čt, Čvn 18
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty

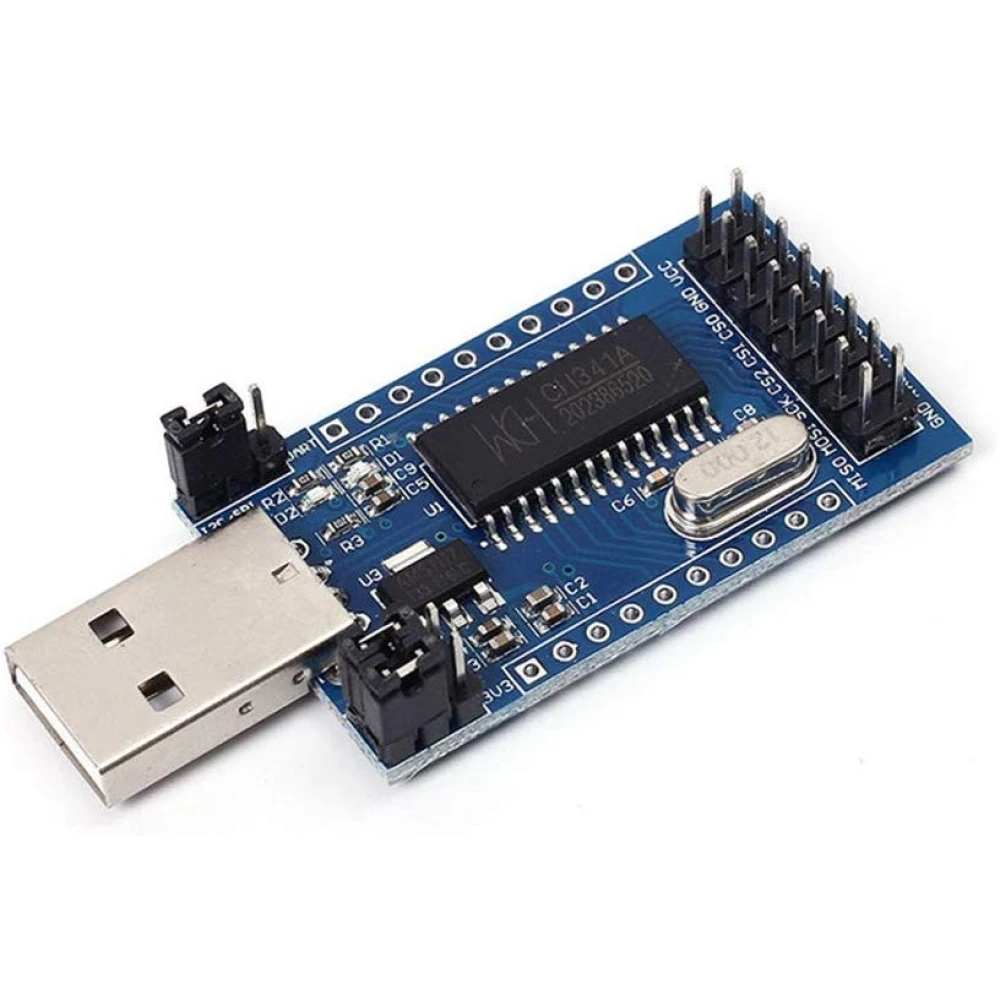

Programátor CH341A Convertidor USB a UART IIC SPI I2C je USB převodní modul vybavený čipem CH341A, který funguje jako USB sběrnicový adaptér. Toto zařízení poskytuje více rozhraní, včetně asynchronního sériového portu, paralelního portu, tisku a běžného synchronního sériového rozhraní se 2 a 4 vodiči. Je to základní nástroj pro sériové rozšíření, programování EEPROM přes rozhraní I2C, rozhraní SPI, programování FLASH a MCU STC, ladění programů, sběr dat a další.
Hlavní vlastnosti:
- Podporuje převod USB na paralelní tiskový port a EPP nebo paralelní port MEM.
- Kompatibilní s USB na UART, I2C a SPI.
- Výstupní napětí a úroveň signálu volitelné mezi 3.3V a 5V.
- LED indikátory pro stav práce UART a SPI/I2C.

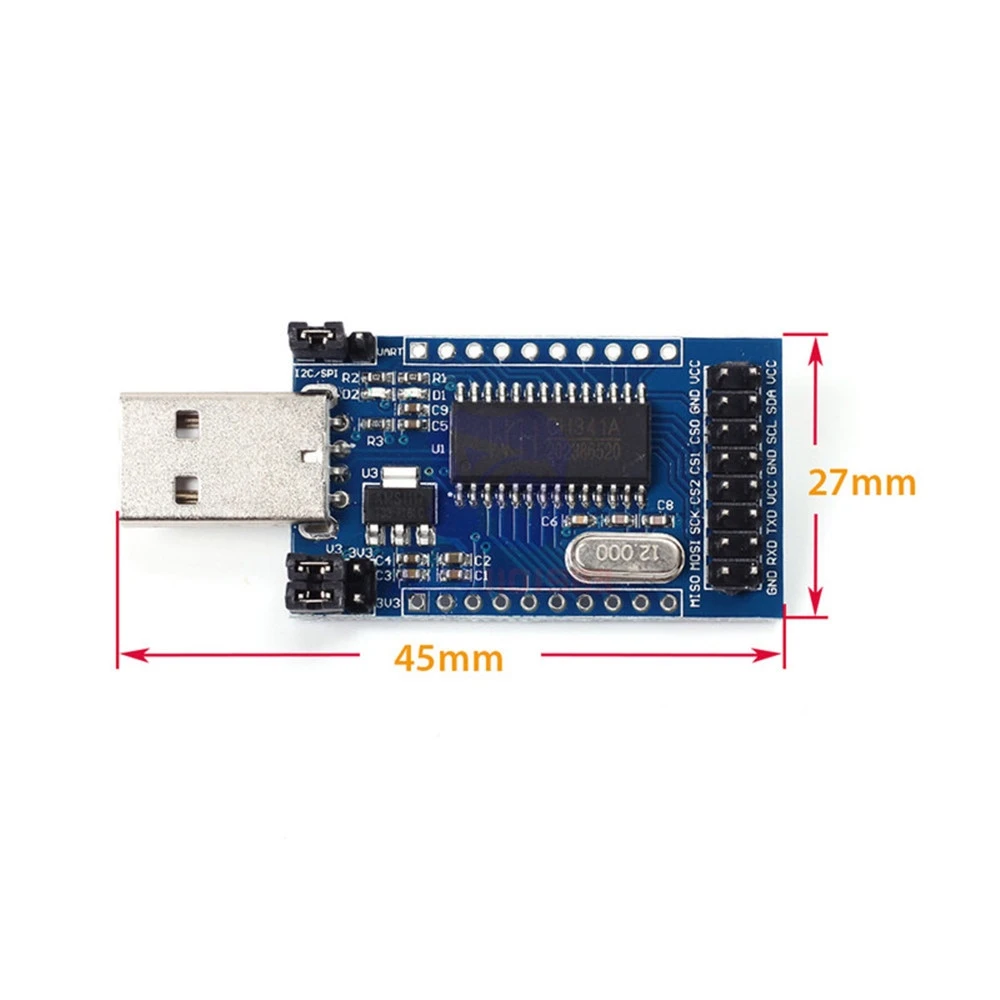

- Kompaktní rozměry desky: 45 x 27 mm.
Technické specifikace:

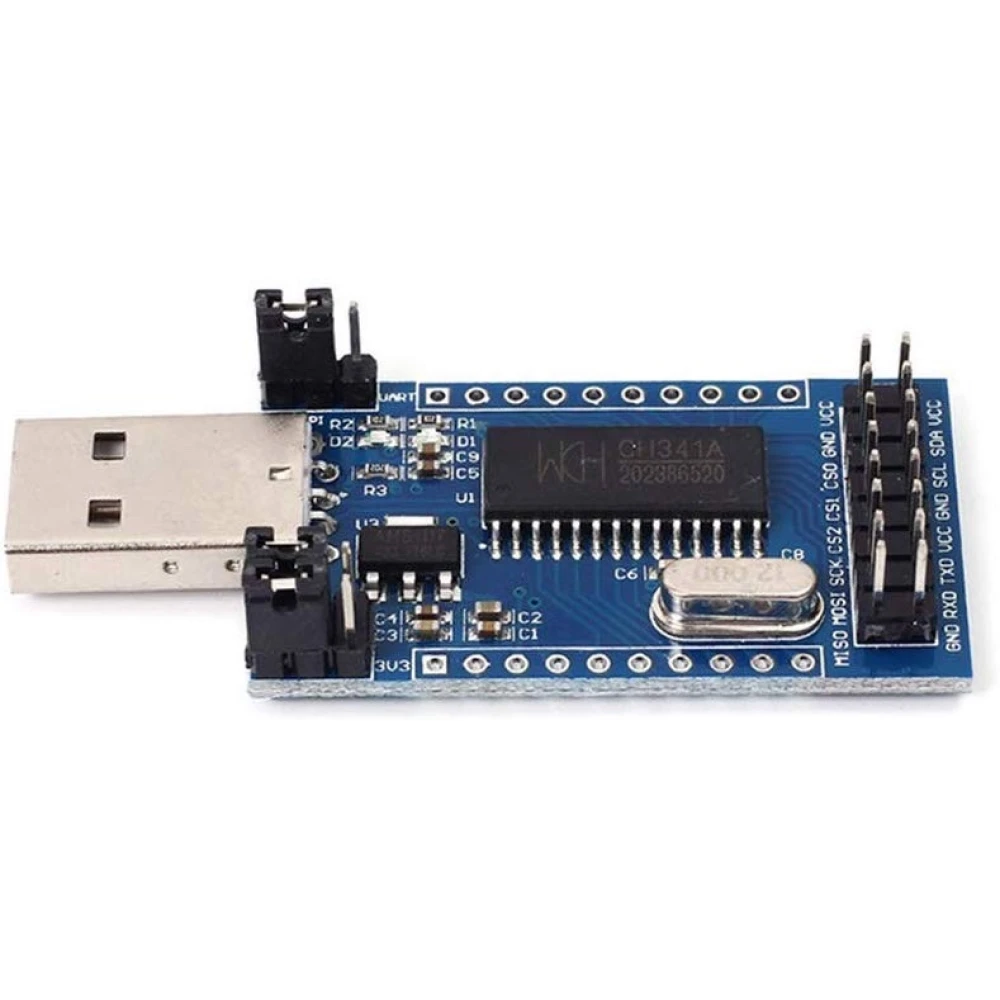

- Rozhraní UART: VCC, RXD, TXD, GND.
- Rozhraní I2C: VCC, SDA, SCL, GND.
- Rozhraní SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

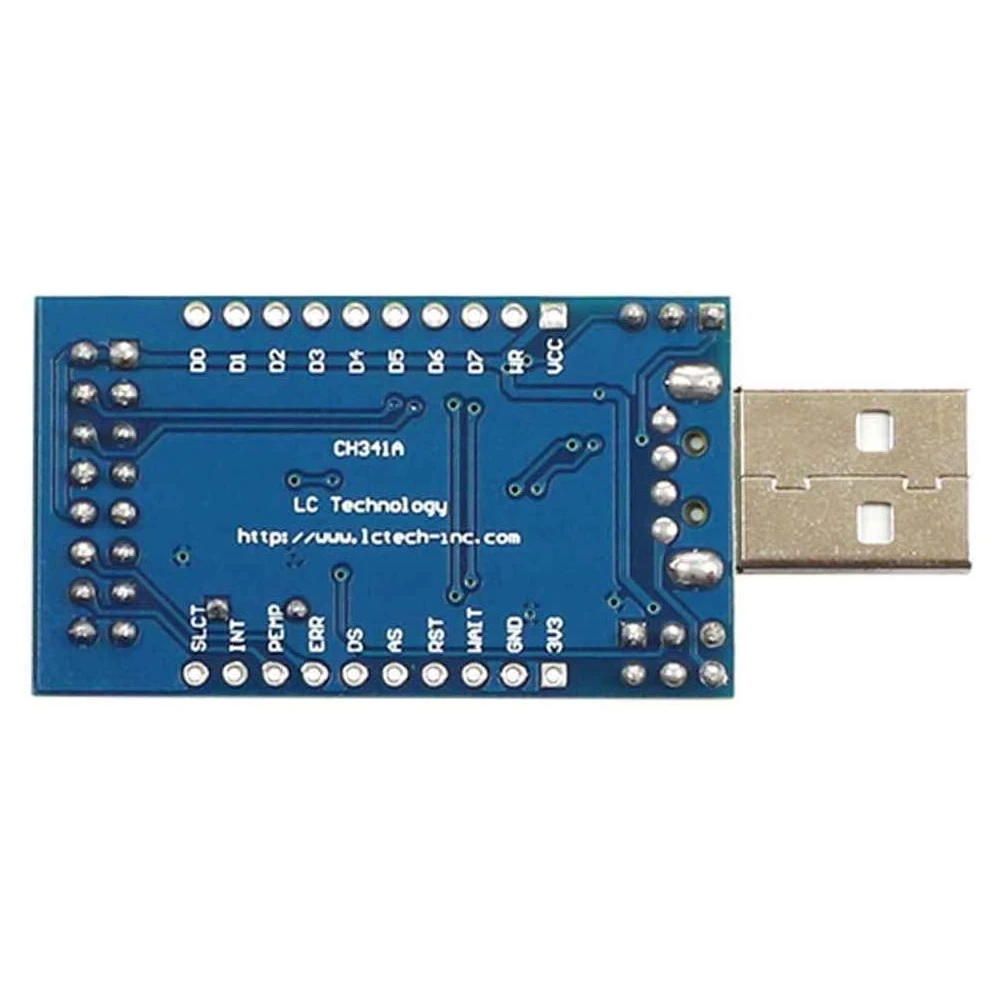

- Tiskový port a port EPP/MEM s pinem 10P 2.54mm (definici pinů viz manuál).

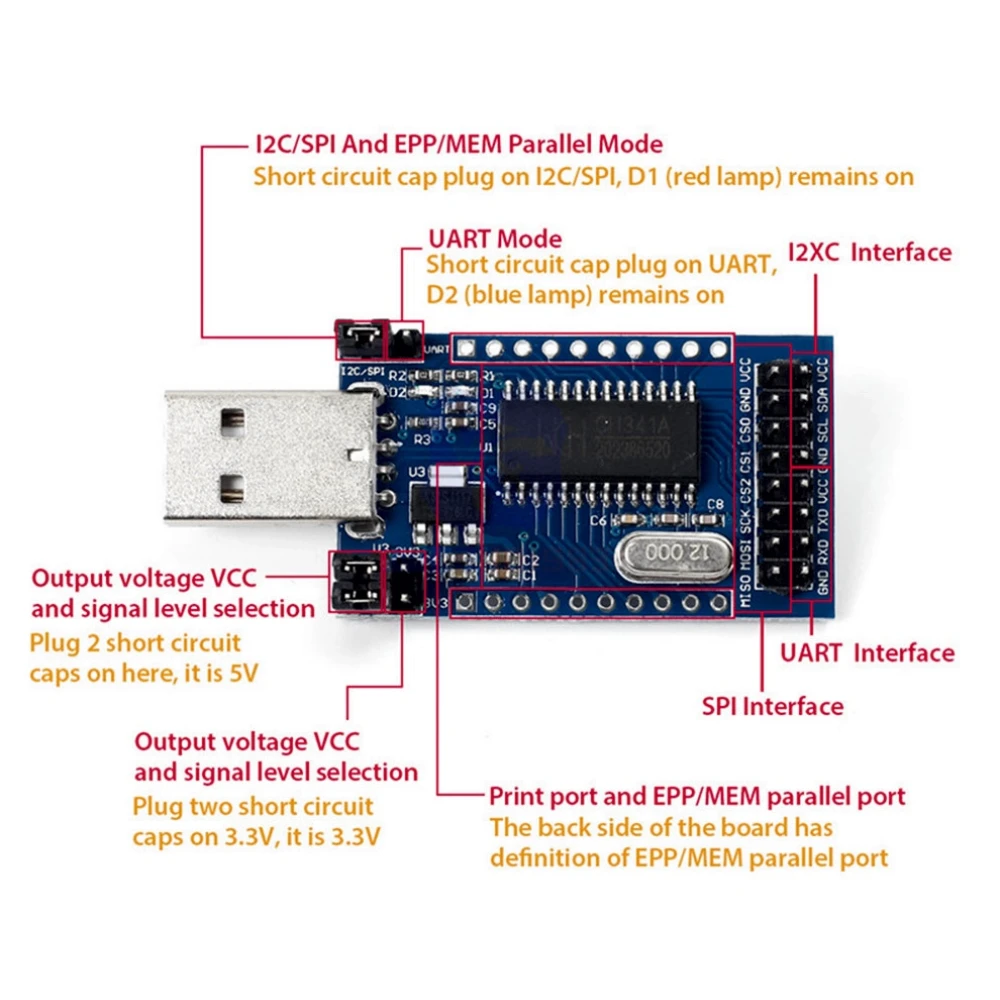

Pracovní režimy:
- Režim UART: propojovací kryt v poloze UART, modrá kontrolka D2 svítí.
- Režim paralelního I2C/SPI a EPP/MEM: propojovací kryt v poloze I2C/SPI, červená kontrolka D1 svítí.
- Režim paralelního tiskového portu: odpojte propojky a spojte SDA a SCL dohromady.
Volba výstupního napětí:
- Propojovací kryt 2 na straně 3V3 pro 3.3V.
- Propojovací kryt 2 na druhé straně pro 5V.
Tento programátor je ideální pro uživatele, kteří potřebují cenově dostupné a funkční řešení pro programování a ladění elektronických zařízení vyžadujících rozhraní UART, I2C, SPI nebo paralelní port. Jeho kompaktní provedení a všestrannost jej činí ideálním pro elektronické projekty, vývoj firmwaru a údržbu hardwaru.
- Podporuje USB na paralelní port, UART, I2C a SPI
- Volitelné výstupní napětí: 3.3V nebo 5V
- LED indikátory stavu UART a SPI/I2C
- Kompaktní rozměry: 45 x 27 mm
- Kompatibilní s programováním EEPROM, FLASH a MCU STC
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a hlavní materiály modulu CH341A?
Modul měří 45 mm na délku a 27 mm na šířku, používá především PCB z FR4 sklolaminátu a SMD elektronické součástky. Odhadovaná hmotnost je nižší než 20 gramů, což usnadňuje integraci do breadboardů nebo kompaktních projektů.
Jaké jsou požadavky na napájení a kompatibilita se systémy u tohoto převodníku?
CH341A je napájen přímo z USB portu počítače (5V). Výstupní napětí a úrovně signálu lze pomocí jumperů nastavit na 3.3 V nebo 5 V. Je kompatibilní se systémy Windows, některými distribucemi Linuxu a macOS, i když dostupnost a snadnost instalace ovladačů se může lišit podle operačního systému a jeho verze.
Vyžaduje programátor CH341A kalibraci nebo pravidelnou údržbu pro spolehlivé použití?
Modul nevyžaduje kalibraci ani pravidelnou údržbu. Doporučuje se udržovat konektory čisté a vyhýbat se vlhkosti a elektrostatickým výbojům. Za běžných podmínek a při správném zacházení závisí životnost hlavně na fyzickém zacházení a ochraně proti statické elektřině.
Jaká jsou relevantní omezení CH341A z hlediska přenosových rychlostí a tolerancí signálu?
CH341A podporuje rychlosti USART až 2 Mbps, u SPI obvykle až 12 MHz a u I2C až 400 kHz (Fast mode). Konfigurovatelné logické úrovně umožňují určitou flexibilitu (3.3V/5V), ale mohou se objevit chyby při připojení zařízení, která vyžadují velmi přísné časové tolerance, nebo při současné integraci více protokolů. Není vhodný pro NAND flash paměti s velkou kapacitou.
K čemu se používá programátor CH341A?
Používá se k převodu USB na rozhraní UART, I2C, SPI a paralelní port, což umožňuje programování a ladění elektronických zařízení.
Jaká napěťová úroveň programátor CH341A podporuje?
Umožňuje zvolit výstupní napětí a úroveň signálu 3.3V nebo 5V pomocí propojky na desce.
Má programátor CH341A indikátory stavu?
Ano, má kontrolky pro režimy UART a SPI/I2C, které ukazují stav práce.
Jaká je velikost desky programátoru CH341A?
Velikost desky je 45 x 27 mm.
Lze jej použít pro programování EEPROM?
Ano, je kompatibilní s programováním EEPROM přes rozhraní I2C.
