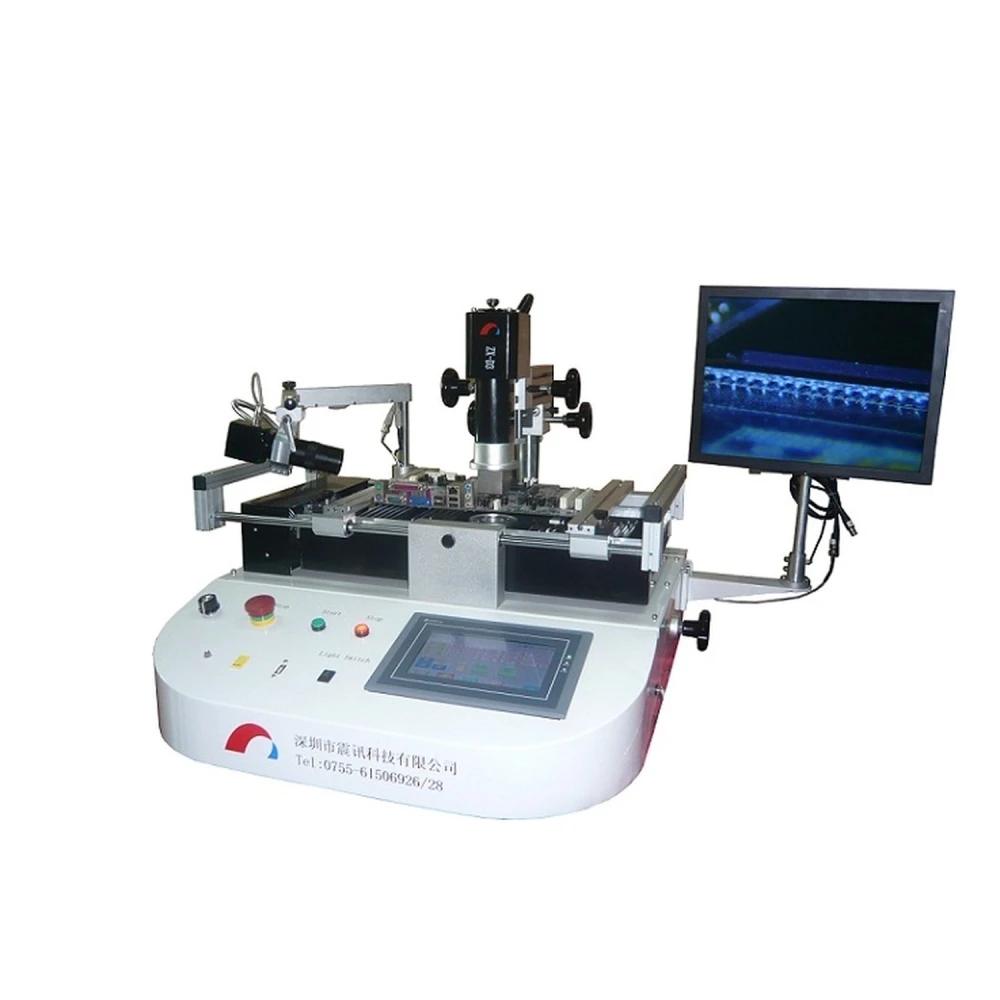

Profesionální reballing stanice Zhenxun ZX-D3 pro přesné BGA práce
Značka: ZHENXUN
Včetně DPH (Bez DPH: 40 320,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 46 835,71 Kč | -4% |
| 10+ | 45 859,97 Kč | -6% |
| 20+ | 43 908,48 Kč | -10% |
Reballing stanice Zhenxun ZX-D3
Reballing stanice Zhenxun ZX-D3 je profesionální zařízení určené pro opravy a pájení BGA součástek s přesností a efektivitou. Tato stanice vyniká pokročilou technologií, která umožňuje přesné řízení teploty ve třech nezávislých zónách a vizuální sledování procesu pájení.
Hlavní vlastnosti:
- Uživatelské rozhraní PLC zobrazuje skutečnou teplotu ve třech zónách a umožňuje export tepelných profilů.
- Integrovaná CCD kamera pro dohled nad procesem tavení pájecích kuliček.
- Tři nezávislé teplotní zóny: horní a spodní ohřívače s horkým vzduchem a infračervená předehřívací zóna.
- Řízení teploty v 9 segmentech pro náběh a pokles, s možností uložit až 40 tepelných profilů.
- Samostatný PID systém pro každou zónu, zajišťující stabilitu a přesnost ohřevu.
- Podpěra pro zabránění deformacím v oblasti pájení během předehřevu a ohřevu.
- Chladicí ventilátor pro zajištění kvality pájení po procesu.
- Ochrana parametrů tepelného profilu heslem.
- Součástí je několik trysek horkého vzduchu různých velikostí s možností přizpůsobení.
- Integrované vakuové čerpadlo, které eliminuje potřebu externích zdrojů plynu.
Technické specifikace:
- Maximální velikost PCB: 500 x 300 mm
- Tloušťka PCB: 0.1 a 5 mm
- Řízení teploty: Termočlánek typu K s PID řízením v uzavřené smyčce
- Režim polohování PCB: Externí
- Spodní předehřev: Infračervený 2400W
- Hlavní ohřívače (horní a spodní): Horký vzduch 800W každý
- Napájení: Jednofázové 220V, 50/60Hz, 4.0 KVA
- Rozměry: 650 x 700 x 550 mm (D x Š x V)
- Přibližná hmotnost: 57 kg
Typické použití:
Tato stanice je ideální pro servisní dílny a výrobní provozy v oblasti elektroniky, které vyžadují reballing a pájení BGA součástek s vysokou přesností a opakovatelností. Její pokročilý řídicí systém a vizuální dohled usnadňují složité procesy a zlepšují kvalitu práce.
Kompatibilita:
Kompatibilní s deskami plošných spojů různých velikostí a tlouštěk v rámci uvedených specifikací. Systém vyměnitelných trysek umožňuje přizpůsobení různým typům BGA součástek.
Důležitá poznámka: Produkt je aktuálně vyprodán. Doporučujeme zkontrolovat alternativy nebo kontaktovat náš tým pro individuální poradenství.
- Přesné řízení teploty ve třech nezávislých zónách se systémem PID
- CCD kamera pro sledování procesu pájení v reálném čase
- Integrované vakuové čerpadlo bez potřeby externích zdrojů plynu
- Možnost uložit až 40 tepelných profilů s ochranou heslem
- Infračervený předehřev a horkovzdušné ohřívače pro maximální přesnost
Otázky a odpovědi zákazníků
Jaké výhody nabízí systém nezávislého řízení zón oproti reballing stanicím s jednou zónou?
Zhenxun ZX-D3 má tři nezávisle řízené topné zóny (horní, spodní a infračervený předehřev), což umožňuje přesnější tepelnou správu. To snižuje tepelný stres a riziko poškození PCB nebo součástek a nabízí větší flexibilitu při nastavování tepelných profilů pro různé práce. Oproti tomu systémy s jednou zónou mohou vykazovat méně kontrolované teplotní odchylky, což zvyšuje riziko vad v BGA pájení.
Jaké jsou maximální rozměry PCB, které stanice podporuje, a jaká praktická omezení se mohou vyskytnout?
Stanice podporuje PCB až do délky 500 mm a šířky 300 mm, s tloušťkou od 0,1 do 5 mm. Je třeba počítat s dodatečným prostorem pro manipulaci a zarovnání; práce na maximální hranici může navíc ztížit vizuální přístup a zvýšit tepelnou setrvačnost, proto se u velkých desek doporučuje optimalizovat teplotní profily a používat podpůrné příslušenství.
Jaký typ elektrického napájení vyžaduje a jaké jsou požadavky na elektrickou instalaci?
Pracuje s jednofázovým napájením 220 V, 50/60 Hz a maximální spotřebou 4,0 kVA. Je nutné zajistit, aby elektrická instalace zvládla jmenovitý proud (~18,2 A), ideálně s vyhrazeným okruhem a ochranou proti přetížení. Není vhodná pro sítě s jiným napětím, pokud nejsou použity odpovídající transformátory.
Jaké údržbové protokoly se doporučují pro stanici a jak moc ovlivňují její životnost?
Základní údržba zahrnuje pravidelné čištění trysek a vzduchových filtrů, kontrolu vakuového systému a pravidelné ověřování kalibrace PID termočlánků. Dodržování těchto postupů minimalizuje předčasné opotřebení a pomáhá udržet tepelnou přesnost, čímž prodlužuje životnost stroje a snižuje počet problémů při reballingu.
Jaké bezpečnostní mechanismy stanice obsahuje a splňuje nějakou uznávanou normu?
Obsahuje ochranu heslem pro kritické parametry, automatické chlazení po pájecím cyklu a tepelnou izolaci v kontaktních zónách. V poskytnuté dokumentaci není uvedena certifikace CE, UL ani jiné mezinárodní normy; pro průmyslové prostředí podléhající normové kontrole může být nutné dodatečné ověření od výrobce nebo distributora.
Jakou maximální velikost PCB podporuje reballing stanice Zhenxun ZX-D3?
Podporuje desky plošných spojů o maximální velikosti 500 x 300 mm.
Obsahuje stanice systém sledování během procesu pájení?
Ano, má integrovanou CCD kameru pro dohled nad procesem tavení pájecích kuliček.
Potřebuje pro provoz vakuového čerpadla externí zdroje plynu?
Ne, vakuové čerpadlo je integrované a nevyžaduje externí zdroje plynu.
Jaký typ řízení teploty tato stanice používá?
Používá termočlánek typu K s PID řízením v uzavřené smyčce pro stabilní a přesný ohřev.
Je reballing stanice Zhenxun ZX-D3 aktuálně dostupná?
Produkt je aktuálně vyprodán, ale můžete si prohlédnout alternativy nebo kontaktovat náš tým pro více informací.
