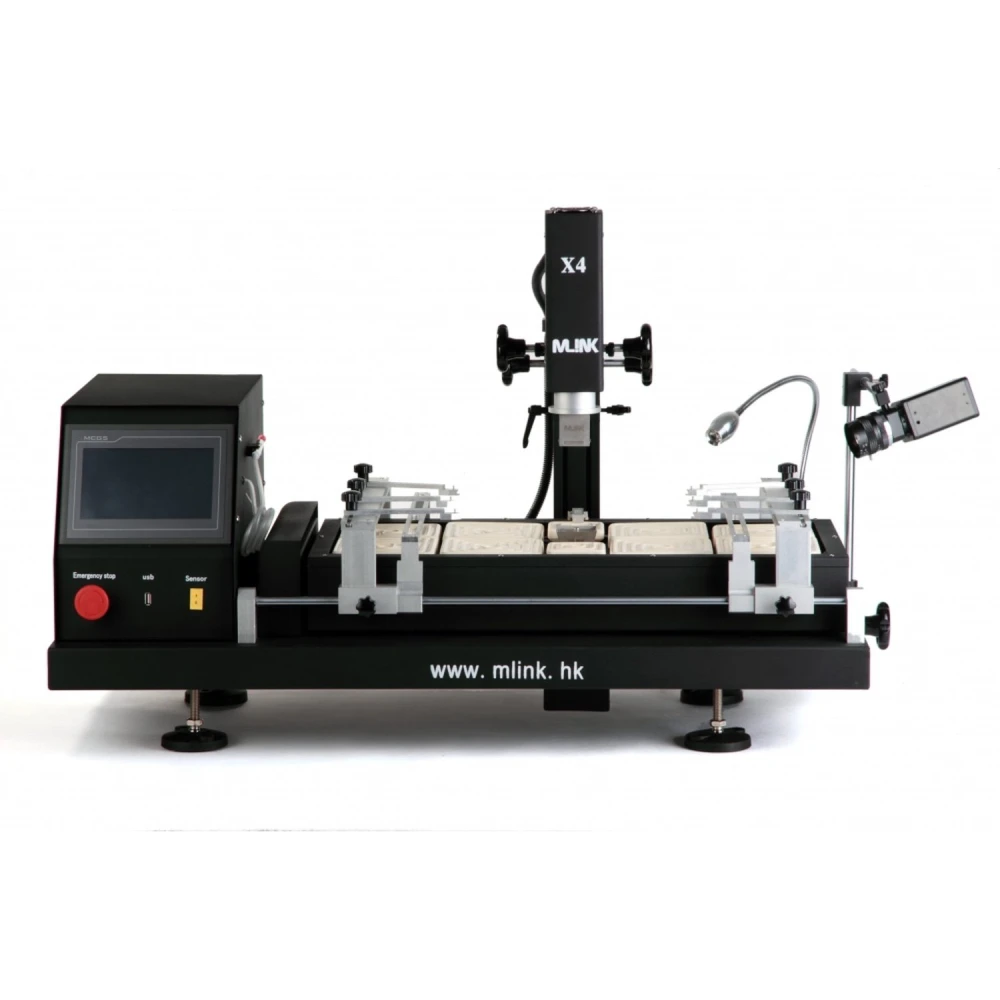

BGA reballing stanice s kamerou Mlink X4 pro profesionální pájení
Značka: Mlink
Včetně DPH (Bez DPH: 32 734,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 38 024,74 Kč | -4% |
| 10+ | 37 232,56 Kč | -6% |
| 20+ | 35 648,20 Kč | -10% |
Estación reballing BGA con cámara Mlink X4 je profesionální nástroj určený pro pájení a odpájení součástek BGA s vysokou přesností a pokročilým řízením.
Tato stanice vyniká systémem polohování v osách X, Y a Z s jemným doladěním a rychlým polohováním, což zaručuje vysokou přesnost a efektivní ovladatelnost při citlivých pracích.

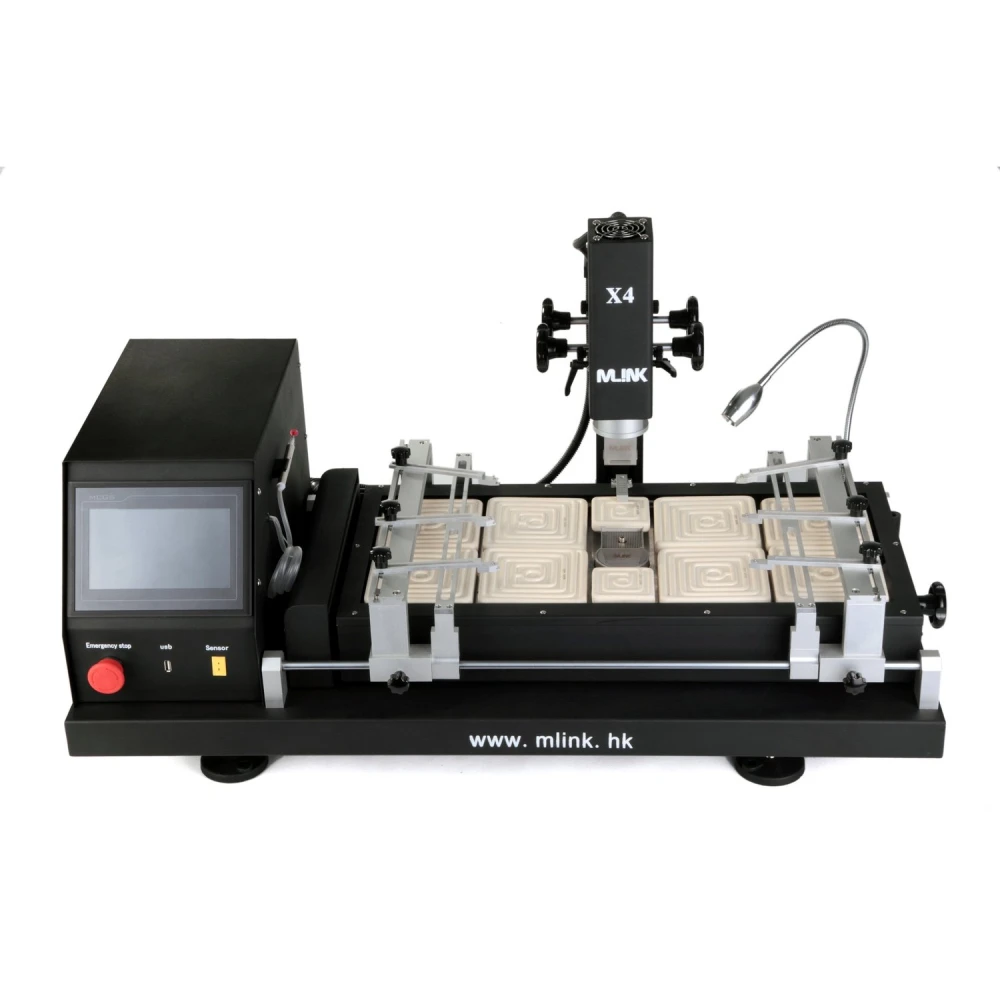

Je vybavena dotykovým displejem s vysokým rozlišením a PLC řízením, které umožňuje ukládat více pracovních profilů s ochranou heslem a funkcemi úprav. Kromě toho zahrnuje okamžitou analýzu teplotních křivek pro optimální řízení procesu.
Disponuje třemi nezávislými topnými zónami: dvěma horkovzdušnými ohřívači (800W každý) a infračerveným ohřívačem (3900W) pro předehřev. Ty lze volně nastavovat pro současné řízení teplot v různých sekcích s přesností ±3 °C díky vysoce přesnému termočlánku typu K a systému řízení v uzavřené smyčce.

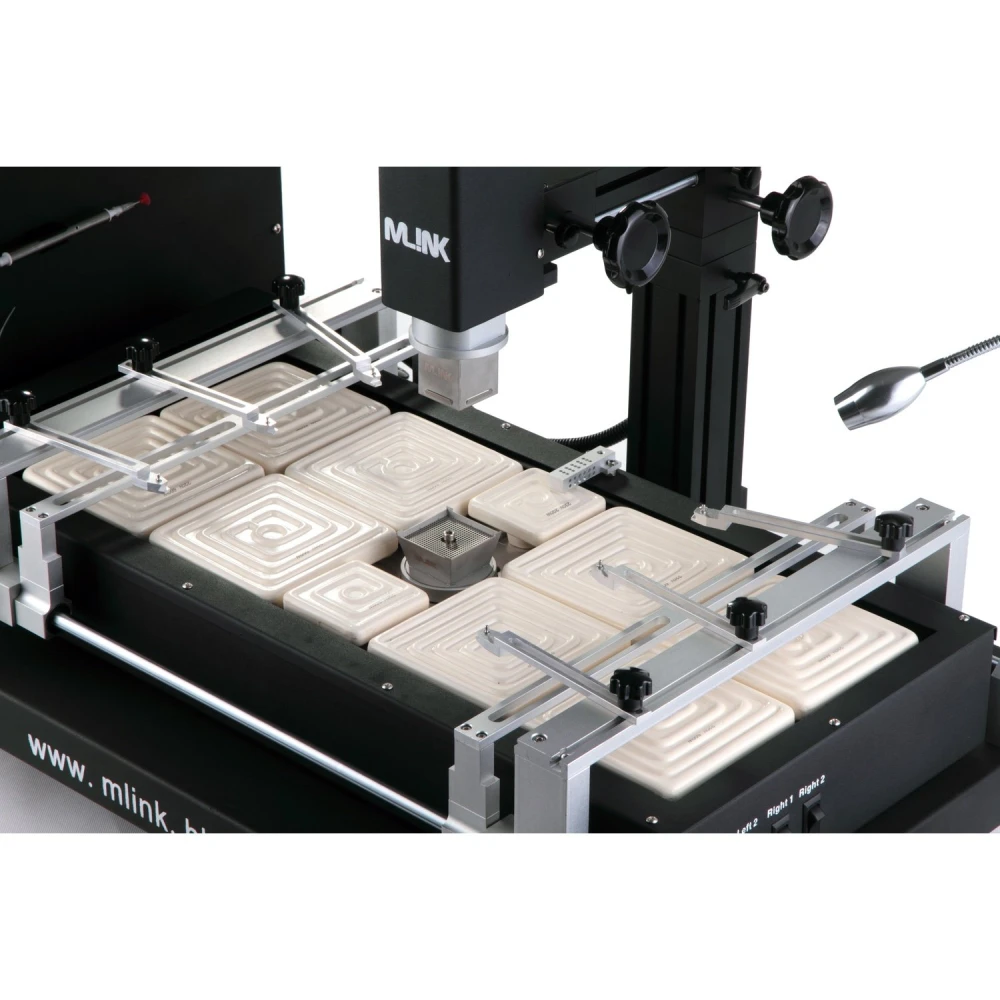

Stanice obsahuje širokou škálu horkovzdušných trysek, které se otáčejí o 360°, s magnety pro snadnou instalaci a výměnu, a také spodní infračervený ohřívač, který zajišťuje rovnoměrné rozložení tepla na desce PCB.

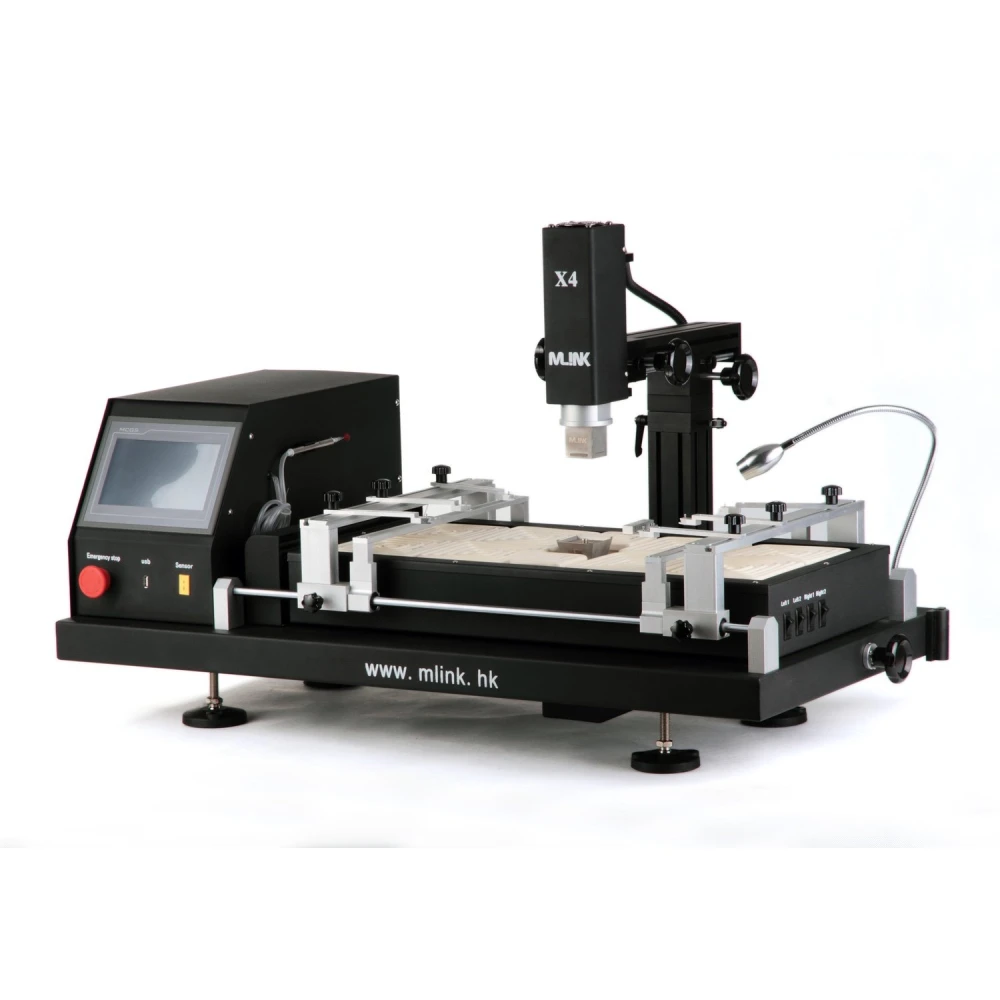

Pro upevnění desek používá V-drážku s flexibilním držákem, který chrání PCB před deformací během ohřevu a chlazení, kompatibilní s jakoukoli velikostí BGA pouzdra. Ventilátor s příčným prouděním rychle chladí desku pro vyšší efektivitu a integrované vakuové čerpadlo spolu s externím sacím perem umožňují rychlou manipulaci s čipy.

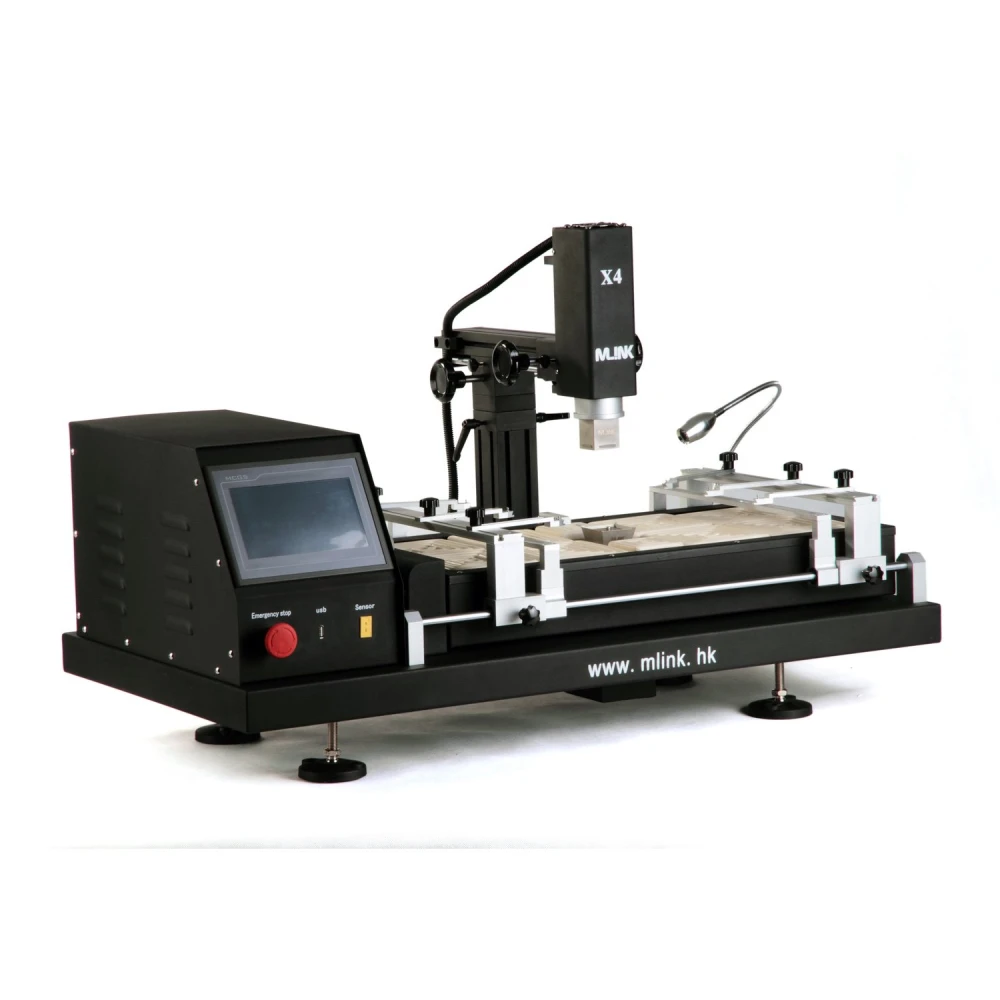

Systém CCD vidění poskytuje zásadní vizuální kontrolu během procesu pájení a odpájení a zajišťuje přesné a spolehlivé výsledky. Velká ohřevná plocha je vhodná pro desky jakékoli velikosti, včetně notebooků, herních konzolí (Xbox, PS3), serverů a velkoformátových chytrých televizorů.
Stanice splňuje certifikaci CE a obsahuje bezpečnostní prvky, jako je nouzové zastavení, automatické vypnutí při poruše a dvojitá ochrana proti přehřátí.
Hlavní vlastnosti:
- Celkový výkon: 5600W
- Ohřívače: horní 800W, druhý 800W, infračervený 3900W
- Napájení: AC 220V ±10%, 50/60Hz
- Rozměry: 940×550×500 mm
- Nezávislé řízení teploty s přesností ±3°C
- Nastavitelný držák PCB v libovolném směru s V-drážkou a univerzálním příslušenstvím
- Kompatibilní velikost PCB: max. 570×370 mm, min. 20×20 mm
- Dotykové ovládání s citlivým teplotním modulem a kompatibilitou s PLC Mitsubishi Fx2n
- Čistá hmotnost: 70 kg
Typické použití:
Ideální pro opravy a reballing elektronických desek v profesionálních oborech, které vyžadují vysokou přesnost, jako je oprava notebooků, herních konzolí, serverů a velkých elektronických zařízení.
Její kamerový a CCD systém usnadňuje vizuální kontrolu procesu, zlepšuje kvalitu a snižuje chyby při pájení součástek BGA.
Kompatibilita:
Kompatibilní se širokou škálou desek a součástek BGA, včetně velkých zařízení, jako jsou notebooky, konzole Xbox a PS3, servery a chytré televizory.
- Celkový výkon 5600W pro efektivní ohřev
- Tři nezávislé topné zóny s přesným řízením ±3°C
- HD dotykový displej s PLC řízením a chráněnými uživatelskými profily
- CCD systém vidění pro vizuální dohled během pájení
- Nastavitelný držák PCB s V-drážkou proti deformaci
- Integrované vakuové čerpadlo a sací pero pro rychlou manipulaci
- Široká kompatibilita s velkými deskami a různými zařízeními
- Certifikace CE a pokročilé bezpečnostní systémy
- Kompaktní rozměry 940×550×500 mm a hmotnost 70 kg
- Kompatibilní s PLC Mitsubishi Fx2n a citlivým řízením teploty
Otázky a odpovědi zákazníků
Jaké jsou hlavní výhody Estación Mlink X5 oproti jiným BGA rework stanicím ve stejné třídě?
Mlink X5 vyniká vysoce přesným řízením teploty (±3 °C), třemi nezávislými topnými zónami (dvě horkovzdušné a jedna infračervená), jemným nastavením os X-Y-Z pro polohování, HD dotykovým displejem s PLC řízením a ukládatelnými teplotními profily. To umožňuje vyšší opakovatelnost, nižší riziko poškození PCB a přizpůsobení různým pouzdrům. Ve srovnání se základními modely nabízí lepší tepelnou stabilitu a více možností přizpůsobení.
Jaké rozměry, hmotnost a materiály tvoří stanici a co je součástí standardního balení?
Stanice používá robustní kovové materiály, pravděpodobně ocelový rám a průmyslové elektronické komponenty, i když výrobce přesné složení neuvádí. Přibližné rozměry bývají kolem 500 x 600 x 450 mm a hmotnost mezi 35 a 50 kg, což vyžaduje pevné umístění. Standardní balení obvykle obsahuje hlavní jednotku, dotykový displej, sadu horkovzdušných trysek, termočlánky typu K, základnu pro PCB a základní připojovací příslušenství.
Na jaké napětí a frekvenci pracuje Estación Mlink X5 a jaké elektrické nebo ventilační požadavky jsou potřeba?
Stanice je navržena pro standardní síťové napětí 220 V (±10 %), 50/60 Hz a maximální spotřeba se může pohybovat mezi 2000 a 4000 W v závislosti na současném použití tří ohřívačů. Vyžaduje uzemnění a dobře větrané prostředí, protože provoz ohřívačů vytváří značné zbytkové teplo.
Jakou běžnou údržbu stanice vyžaduje a jaká je její očekávaná životnost při typickém používání?
Základní údržba zahrnuje pravidelné čištění trysek a filtrů, kontrolu kalibrace termočlánků a revizi mechanických spojů každých 6 měsíců. Kritické komponenty, jako termočlánky typu K a topné prvky, mají životnost 5 000 až 10 000 hodin podle způsobu použití. Při správné údržbě je očekávaná životnost v průmyslovém prostředí více než 8 let.
Existují omezení velikosti PCB nebo typu kompatibilních komponent, která bych měl zvážit před výběrem této stanice?
Mlink X5 zvládne většinu standardních PCB v oboru, s maximálními rozměry obvykle v rozsahu 400 x 400 mm. Komponenty v pouzdrech BGA, QFN a CSP jsou kompatibilní, pokud jejich velikost odpovídá tryskám a topné ploše. U výjimečně velkých nebo tvarově neobvyklých komponent může být nutná zakázková tryska.
Jaké řízení teploty má stanice Mlink X4?
Stanice používá řízení teploty v uzavřené smyčce s vysoce přesným termočlánkem typu K, čímž dosahuje přesnosti ±3°C v topných zónách.
Pro jaké velikosti PCB je tato stanice vhodná?
Je kompatibilní s PCB od minimální velikosti 20×20 mm až po maximální 570×370 mm, včetně velkých desek, jako jsou notebooky a konzole.
Jaké funkce nabízí integrovaná kamera?
Integrovaná CCD kamera umožňuje vizuálně sledovat proces pájení a odpájení, což usnadňuje přesnou kontrolu a odhalení chyb během reballingu.
Má stanice bezpečnostní systémy?
Ano, disponuje certifikací CE, nouzovým zastavením, automatickým vypnutím při poruše a dvojitou ochranou proti přehřátí pro zajištění bezpečnosti uživatele i zařízení.
Je kompatibilní s PLC systémy?
Ano, je kompatibilní s PLC Mitsubishi Fx2n, což umožňuje pokročilé a přizpůsobené řízení pájecích procesů.
