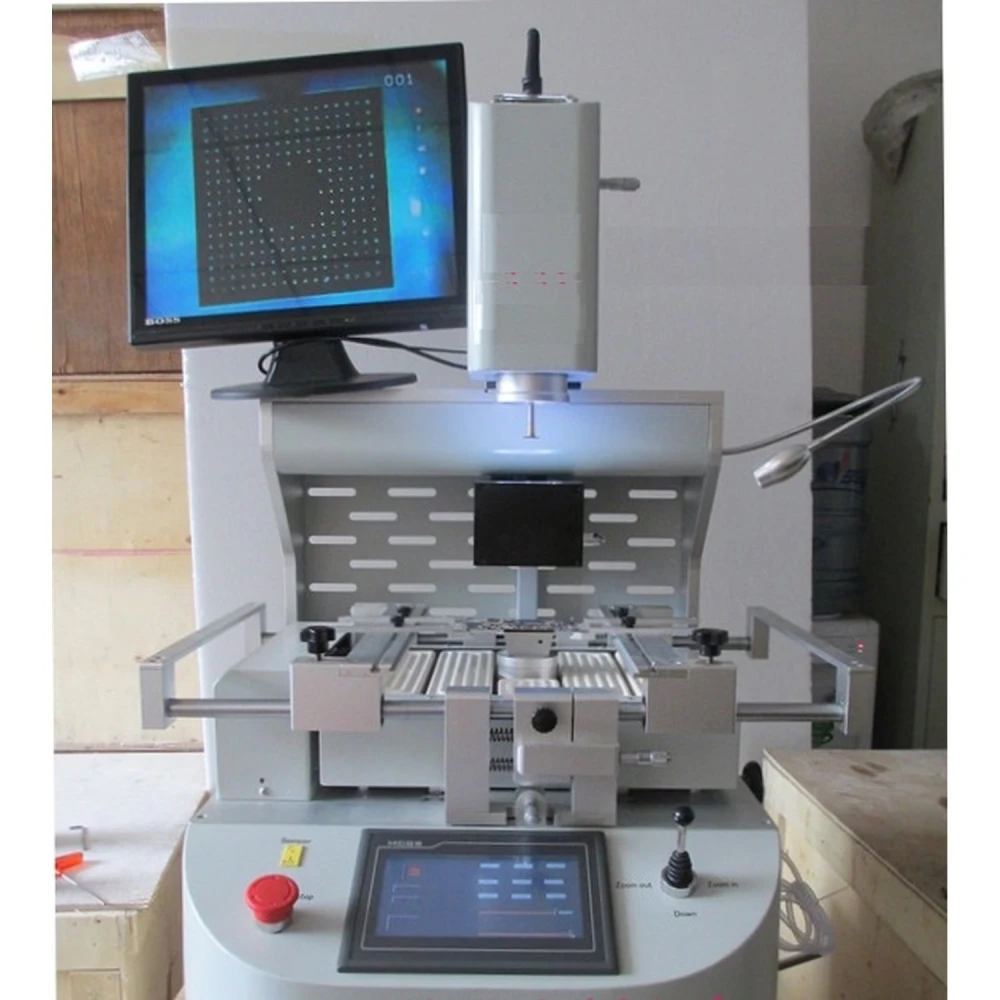

BGA reballing stanice Mlink X5 s trojitou topnou zónou a dotykovým ovládáním
Značka: Mlink
Včetně DPH (Bez DPH: 78 120,00 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 90 744,19 Kč | -4% |
| 10+ | 88 853,69 Kč | -6% |
| 20+ | 85 072,68 Kč | -10% |
BGA reballing stanice Mlink X5 je pokročilý nástroj navržený pro profesionály, kteří vyžadují přesnost a všestrannost při pájení a reworku BGA komponent. Tato stanice vyniká inovativním řídicím systémem a vysokým tepelným výkonem, ideálním pro náročné práce v elektronice.
Hlavní vlastnosti:
- Lineární posuvy umožňují přesné nastavení a rychlé polohování v osách X, Y a Z, což zajišťuje vysokou přesnost a snadnou manipulaci.
- Vysokorychlostní dotyková obrazovka s PLC řízením umožňuje ukládání více pracovních profilů, ochranu heslem a okamžitou analýzu teplotních křivek.
- Tři nezávislé topné zóny: dva horkovzdušné ohřevy (800W každý) a infračervený předehřívač (3900W), s regulací teploty v rozmezí ±3 °C.
- 360° otočné horkovzdušné trysky s magnetem pro snadnou instalaci a výměnu, plus spodní IR ohřev, který zajišťuje rovnoměrné zahřívání PCB desky.
- Vysoce přesný importovaný termočlánek typu K s uzavřenou regulační smyčkou a automatickým systémem kompenzace teploty, integrovaný s PLC modulem pro přesné řízení.
- Polohovací systém s V drážkou a flexibilním upevněním chrání PCB desku před deformací během ohřevu nebo chlazení, kompatibilní s jakoukoli velikostí BGA pouzdra.
- Výkonný ventilátor s křížovým prouděním pro rychlé chlazení desky, integrovaná vakuová pumpa a sací pero pro efektivní manipulaci s čipy.
- CCD vizuální systém umožňuje přesnou vizuální kontrolu během procesů pájení a odpájení BGA.
- Velká ohřevná plocha vhodná pro velké desky, jako jsou notebooky, herní konzole, servery a chytré televizory.
- Certifikace CE, nouzové zastavení a automatická ochrana proti přehřátí a elektrickým poruchám.
Technické specifikace:
| Číslo | Parametr | Detail |
|---|---|---|
| 1 | Celkový výkon | 5600W |
| 2 | Horní ohřev | 800W |
| 3 | Spodní ohřev | Druhý ohřev 800W, třetí IR ohřev 3900W |
| 4 | Napájení | AC 220V ±10%, 50/60Hz |
| 5 | Rozměry | 640 × 630 × 900 mm |
| 6 | Polohování | V drážka, PCB držák nastavitelný v libovolném směru s externím univerzálním upevněním |
| 7 | Regulace teploty | Senzor typu K, uzavřená smyčka, nezávislý ohřev, přesnost ±3 °C |
| 8 | Kompatibilní velikost PCB | Maximálně 570 × 370 mm, minimálně 20 × 20 mm |
| 9 | Elektrické řízení | Vysoce citlivý modul regulace teploty + dotyková obrazovka (Tchaj-wan) + kompatibilní s PLC Mitsubishi Fx2n |
| 10 | Čistá hmotnost | 70 kg |
Typické použití:
Tato stanice je ideální pro opravy a BGA reballing komponent na složitých elektronických deskách, včetně notebooků, herních konzolí (Xbox, PS3), serverů a chytrých televizorů. Její pokročilý řídicí systém a trojitá topná zóna umožňují efektivní a bezpečnou práci s minimálním rizikem poškození teplem.
Kompatibilita:
Kompatibilní se širokou škálou velikostí PCB desek a BGA pouzder. Díky flexibilnímu upnutí a přesné regulaci teploty je vhodná pro různé profesionální aplikace v oblasti oprav a výroby elektroniky.
Důležitá poznámka: Tento produkt je aktuálně vyprodán. Můžete se podívat na alternativy nebo nás kontaktovat pro informace o budoucí dostupnosti.
- Celkový výkon 5600W s trojitou nezávislou topnou zónou
- HD dotyková obrazovka s PLC řízením a ukládáním profilů
- Horkovzdušné ohřevy a IR ohřev s přesným nastavením
- CCD vizuální systém pro kontrolu při BGA pájení
- Polohování s V drážkou a flexibilním upevněním pro PCB
- Ventilátor s křížovým prouděním pro rychlé chlazení
- Integrovaná vakuová pumpa a sací pero pro manipulaci s čipy
- Certifikace CE s ochranou proti přehřátí a poruchám
- Kompatibilní s deskami až 570×370 mm a různými BGA pouzdry
- Rozměry 640×630×900 mm a čistá hmotnost 70 kg
Otázky a odpovědi zákazníků
Z jakého materiálu je forma vyrobena a jaké jsou její přibližné rozměry a hmotnost?
Obvykle jsou tyto formy vyrobeny z eloxovaného hliníku nebo vysoce odolného plastu ABS. Typické rozměry jsou přibližně 170 mm x 90 mm x 20 mm a hmotnost se pohybuje mezi 150 g a 250 g. U tohoto konkrétního modelu není varianta specifikována, ale tento rozsah je pro kategorii reprezentativní.
Hrozí poškození displeje nebo skla během procesu a jak si to vede ve srovnání s výměnou displeje bez formy?
Použití formy minimalizuje mechanická rizika, jako je nerovnoměrný tlak nebo náhodný posun, která jsou běžná při opravě bez vedení. Při nesprávném použití nebo nadměrné síle však může dojít k poškození i tak. Ve srovnání s ruční metodou nabízí forma vyšší úroveň bezpečnosti a přesnosti.
Z jakých materiálů je vyrobeno a kolik váží auto? Co přesně je součástí balení?
Monster Truck RC je vyroben z vysoce odolného plastového šasi ABS a kovových prvků v hnací nápravě. Jeho hmotnost je 960 g. V balení je: 1 RC auto, 1 Li-ion-Fe baterie 9,6 V 800 mA, 1 vysílač (dálkové ovládání) a 1 nabíječka. AA baterie do ovladače nejsou součástí.
Jaké technické požadavky jsou pro provoz a nabíjení vozidla? Je kompatibilní s univerzálními nabíječkami?
Hlavní baterie vyžaduje speciální nabíječku pro Li-ion-Fe 9,6 V, která je součástí balení. Dálkové ovládání používá 2 AA baterie 1,5 V, které nejsou součástí. Nedoporučuje se používat generické univerzální nabíječky, protože baterie vyžaduje bezpečnou regulaci napětí a proudu pro zachování životnosti.
Jakou údržbu vyžaduje a jaká je odhadovaná životnost Monster Truck RC při běžném používání?
Doporučuje se pravidelně čistit pohyblivé části a kontrolovat, zda se na nápravách a kolech nehromadí prach nebo nečistoty. Baterie má životnost stovek cyklů, pokud není zcela vybíjena ani přebíjena. Plastové díly se mohou poškodit silnými nárazy nebo dlouhodobým vystavením přímému slunci. Při rekreačním používání je typická životnost 1 až 2 roky před nutností výměny dílů.
Je stanice Mlink X5 dostupná ke koupi?
Aktuálně je stanice Mlink X5 vyprodána. Můžete se podívat na alternativy nebo nás kontaktovat pro informace o budoucí dostupnosti.
Jak velkou PCB desku může stanice zpracovat?
Stanice může zpracovat PCB desky až do velikosti 570×370 mm a minimálně 20×20 mm.
Jaký typ regulace teploty používá?
Používá senzor typu K s uzavřenou regulační smyčkou a přesností do ±3 °C, s nezávislým řízením pro každou topnou zónu.
Podporuje vlastní pracovní profily?
Ano, stanice umožňuje ukládat více pracovních profilů s ochranou heslem a úpravou parametrů.
Jaké ochranné systémy stanice obsahuje?
Má certifikaci CE, nouzové zastavení, automatickou ochranu vypnutí při nehodě a dvojitou ochranu proti přehřátí.
