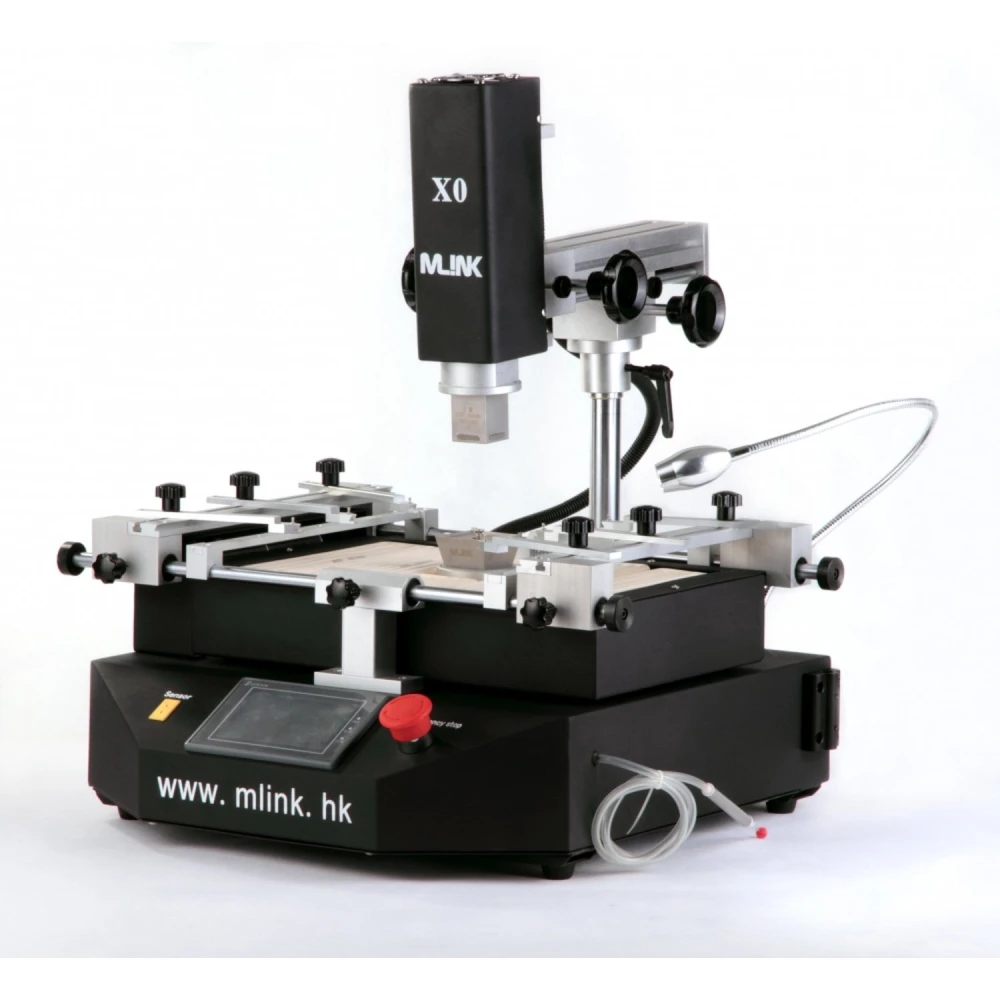

BGA reballing stanice Mlink X0 s pokročilou regulací teploty
Značka: Mlink
Včetně DPH (Bez DPH: 17 614,80 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 20 461,35 Kč | -4% |
| 10+ | 20 035,07 Kč | -6% |
| 20+ | 19 182,52 Kč | -10% |
BGA reballing stanice Mlink X0 je profesionální pájecí stanice navržená pro přesnou práci s BGA komponenty a opravy PCB desek. Tato stanice vyniká vysokou přesností a pokročilým řízením, které zajišťuje optimální výsledky při pájení i odpájení.
Mlink X0 obsahuje lineární posuvný systém pro osy X, Y a Z, který umožňuje přesné nastavení a rychlé polohování s vysokou přesností a efektivní ovladatelností. Její dotykový displej s vysokým rozlišením a PLC řízení usnadňují nastavení a ukládání více profilů, a navíc nabízejí ochranu heslem a okamžitou analýzu teplotních křivek.
Má tři nezávislé topné zóny: dva horkovzdušné ohřívače a jeden infračervený ohřívač pro předehřev, s regulací teploty v rozmezí ±3 °C. Horní ohřívač je volně nastavitelný, druhý lze pohybovat svisle a třetí umožňuje nastavit příkon. Kromě toho nabízí různé horkovzdušné trysky, které se otáčejí o 360° a jsou uchyceny magnetem pro snadnou instalaci a výměnu, a spodní infračervený ohřívač, který zajišťuje rovnoměrné zahřívání PCB desky.
Pro ochranu desky během procesu využívá nastavitelný V-držák ve všech směrech s externím univerzálním příslušenstvím, které zabraňuje deformacím vlivem tepla nebo chladu. Stanice také obsahuje výkonný ventilátor s křížovým prouděním pro rychlé chlazení a integrovanou vakuovou pumpu s externím sacím perem pro rychlou manipulaci s čipy.
Mezi bezpečnostní prvky patří certifikace CE, nouzové zastavení, automatické vypnutí při nehodě a dvojitá ochrana proti přehřátí. Její CCD vizuální systém umožňuje přesnou vizuální kontrolu během procesu pájení a odpájení BGA.
Klíčové vlastnosti
- Celkový výkon: 4400W
- Horní ohřívač: 800W
- Spodní ohřívače: druhý ohřívač 800W, třetí IR 2300W
- Napájení: AC220V ±10%, 50/60Hz
- Rozměry: 600×600×500 mm
- Nastavitelný PCB držák typu V-groove proti deformacím
- Regulace teploty s uzavřenou smyčkou a snímačem typu K, přesnost ±3°C
- Maximální velikost PCB: 410×330 mm; minimální: 20×20 mm
- Elektrické řízení s vysoce citlivým modulem a 4" dotykovým displejem kompatibilním s Mitsubishi PLC
- Čistá hmotnost: 30 kg
Typické použití
Stanice Mlink X0 je ideální pro profesionály, kteří provádějí opravy a reballing BGA čipů na elektronických deskách, a zajišťuje přesné polohování a tepelnou kontrolu, aby nedošlo k poškození citlivých součástek. Její vizuální systém a pokročilé řízení usnadňují sledování procesu pro konzistentní výsledky.
Kompatibilita
Kompatibilní s jakoukoli velikostí BGA pouzdra díky nastavitelnému držáku a flexibilní konfiguraci teploty a výkonu. Vhodná pro PCB desky různých rozměrů v rámci uvedených limitů.
- Celkový výkon 4400W pro efektivní ohřev
- Tři nezávislé topné zóny s přesností ±3°C
- Vysoce rozlišený dotykový displej a PLC řízení pro vlastní profily
- CCD vizuální systém pro kontrolu při pájení a odpájení
- Nastavitelný V-groove držák pro ochranu PCB před deformací
- Integrovaná vakuová pumpa a externí sací pero pro rychlou manipulaci
- Ventilátor s křížovým prouděním pro rychlé a účinné chlazení
- Certifikace CE s nouzovým zastavením a ochranou proti přehřátí
- 360° otočné horkovzdušné trysky s magnetem pro snadnou výměnu
- Kompatibilní s PCB deskami až do 410×330 mm a BGA pouzdry libovolné velikosti
Otázky a odpovědi zákazníků
Jaké hlavní funkce odlišují Estación Mlink X0 od jiných BGA rework stanic?
Mlink X0 vyniká přesným nastavením os X, Y a Z, dotykovým displejem s vysokým rozlišením a PLC řízením s možností ukládání vlastních profilů, třemi nezávislými topnými zónami (dvě horkovzdušné a jedna IR), přesným řízením teploty pomocí termočlánku typu K a rychlovýměnnými otočnými tryskami. To zajišťuje lepší tepelnou kontrolu, opakovatelnost a přizpůsobivost oproti základním modelům, což je výhodné zejména pro náročné procesy nebo složité PCB.
Z jakých materiálů je Estación Mlink X0 vyrobena, jaké má rozměry a hmotnost? Co je součástí balení?
Rám je z oceli a hliníku, s certifikovanými elektronickými komponenty a ovládacím panelem z tvrzeného skla. Přibližné rozměry jsou 850 mm × 630 mm × 640 mm a celková hmotnost činí asi 75 kg. Balení obsahuje hlavní stanici, sadu horkovzdušných trysek (obvykle 4–5 kusů), napájecí kabely, termočlánek, upevňovací sadu, manuál a základní náhradní díly.
Jaké napájení a konektivitu Estación Mlink X0 vyžaduje? Je kompatibilní s elektrickými sítěmi v různých regionech?
Obvykle pracuje na 220 V AC, 50/60 Hz, s maximální odhadovanou spotřebou 4500 W. Zástrčka a kabeláž odpovídají evropským normám; pro jiné regiony může být potřeba adaptér nebo převod napětí. Je nutné ověřit, zda elektrická linka zvládne uvedenou spotřebu, aby nedocházelo k výpadkům nebo poškození.
Jaký je rozsah řízení teploty a přesnost topných zón Estación Mlink X0?
Horkovzdušné zóny lze řídit nezávisle a současně, v rozsahu 100 °C až 450 °C s přesností ±3 °C díky snímání termočlánkem typu K a uzavřené regulační smyčce. IR předehřev je také nastavitelný výkonem i teplotou. Stanice podporuje tvorbu složitých tepelných profilů ve více fázích.
Vyžaduje Mlink X0 nějakou doporučenou údržbu a jak odolné je zařízení při intenzivním používání?
Doporučuje se pravidelné čištění vzduchových kanálů a kontrola trysek a teplotních senzorů. Životnost topných prvků obvykle přesahuje 2000 pracovních cyklů, i když ji mohou zkrátit faktory jako prach nebo nadměrné používání. Klíčové náhradní díly jsou dostupné a základní údržbu může provádět technicky zdatný uživatel.
Je stanice Mlink X0 skladem?
V současné době je stanice Mlink X0 vyprodaná.
Jaké má stanice Mlink X0 řízení teploty?
Má uzavřenou regulaci teploty se snímačem typu K a přesností ±3°C.
Pro jaké velikosti PCB je stanice Mlink X0 kompatibilní?
Je kompatibilní s PCB deskami o maximální velikosti 410×330 mm a minimální 20×20 mm.
Má stanice Mlink X0 systém vidění?
Ano, obsahuje CCD vizuální systém pro přesnou vizuální kontrolu během pájení a odpájení BGA.
Jaký výkon má stanice Mlink X0?
Má celkový výkon 4400W, s ohřívači 800W, 800W a 2300W v uvedeném pořadí.
