OBD2 zásuvka prodlužovací kabel 1m pro přesnou diagnostiku vozidel

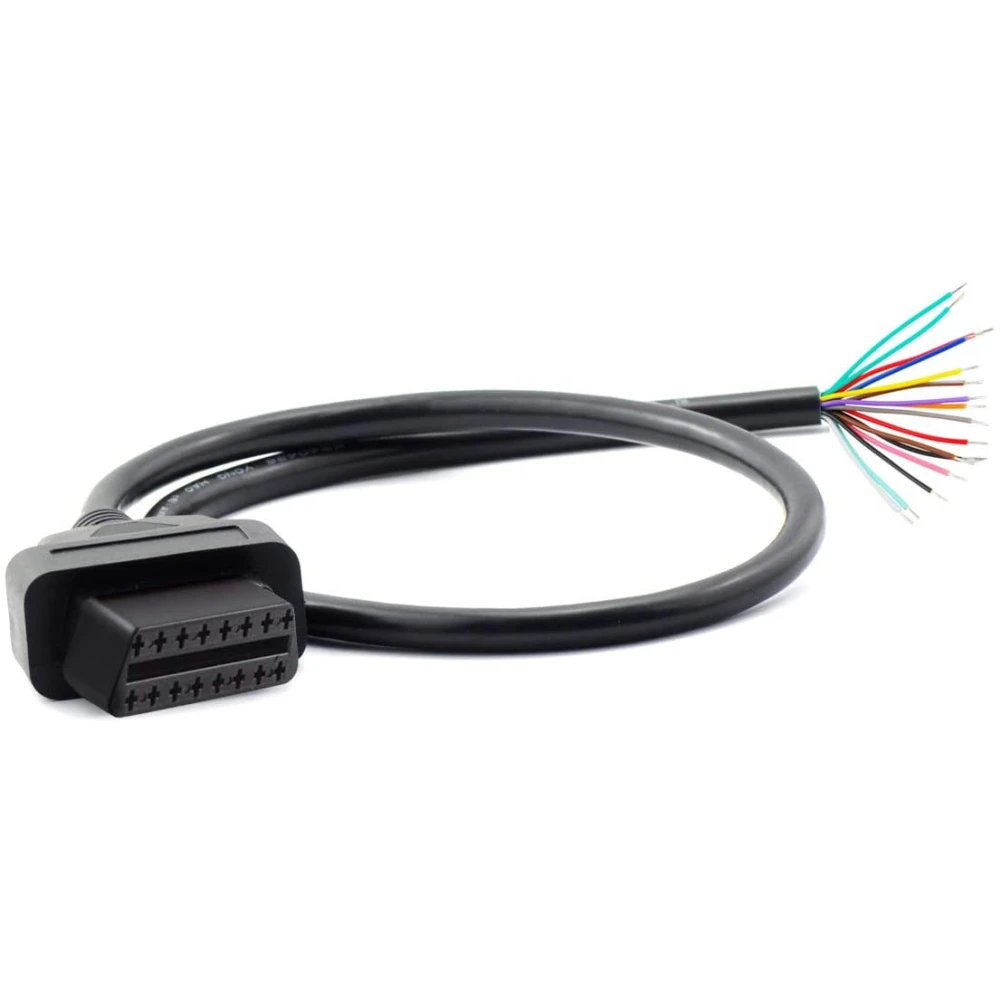

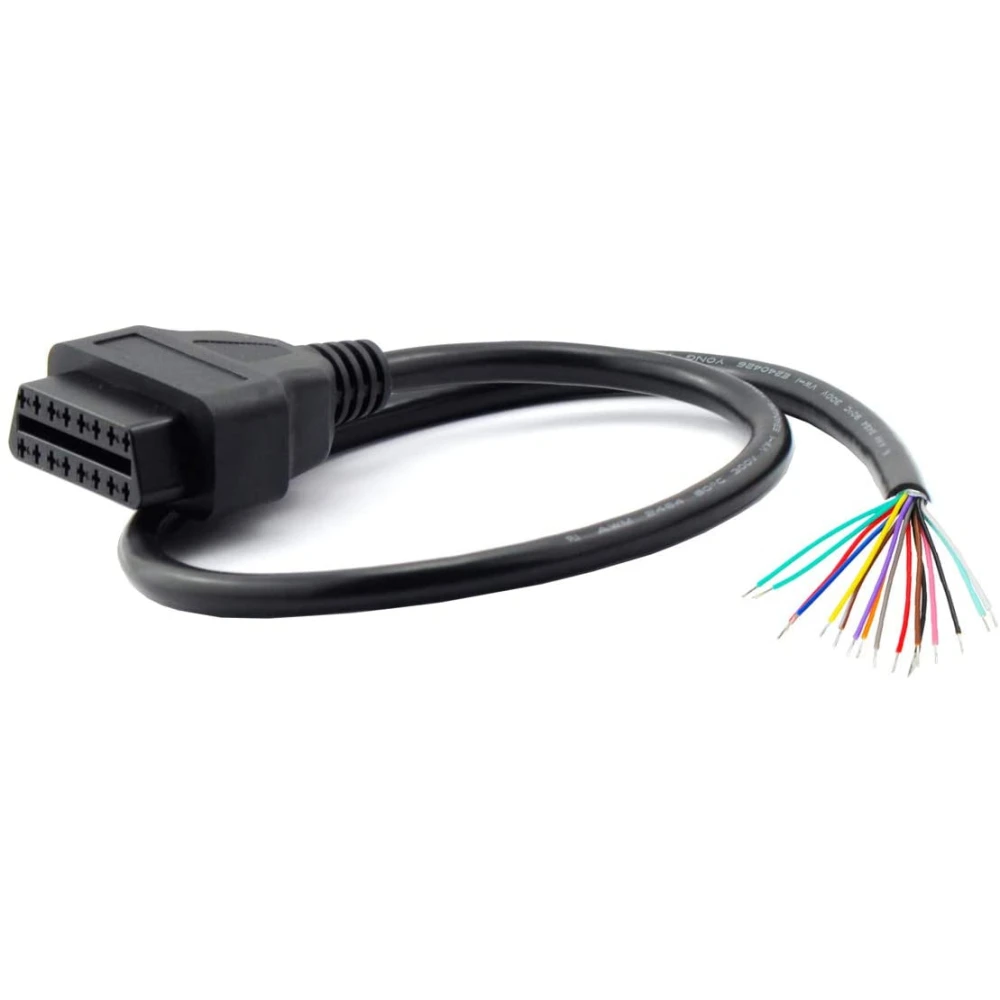

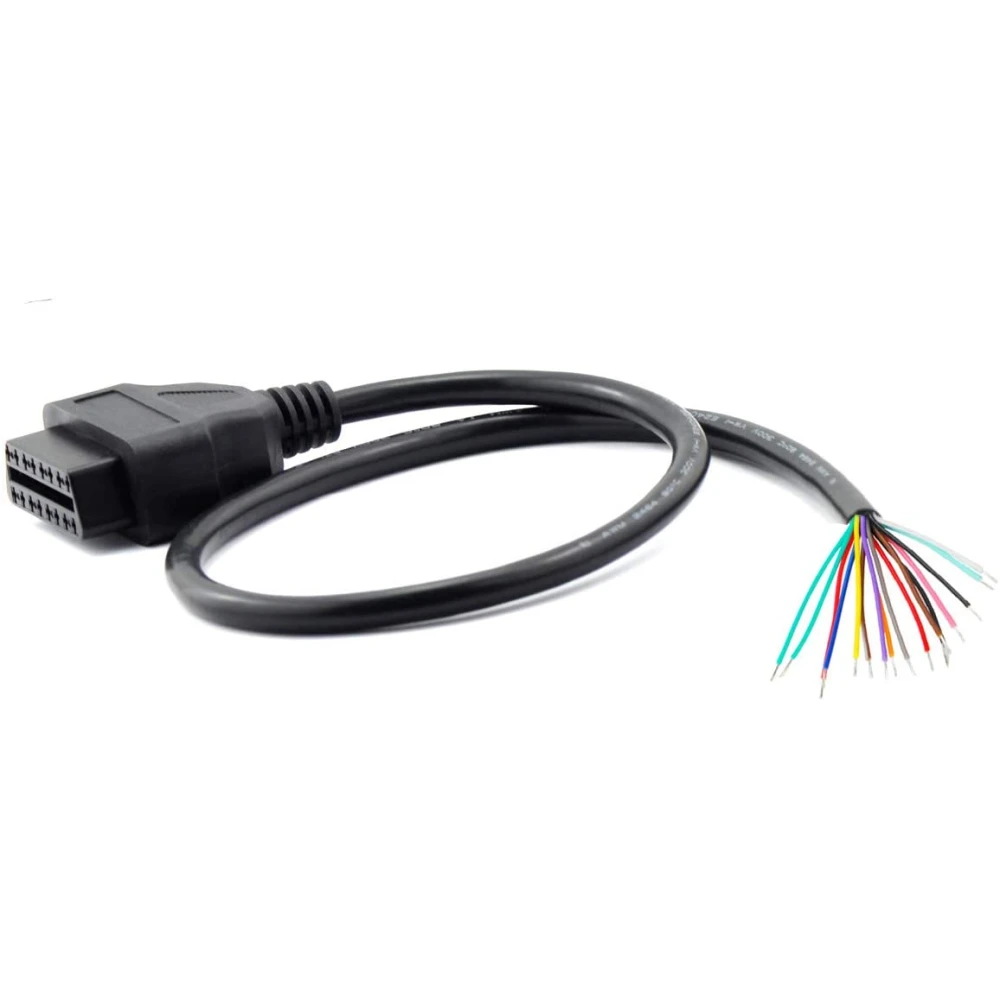

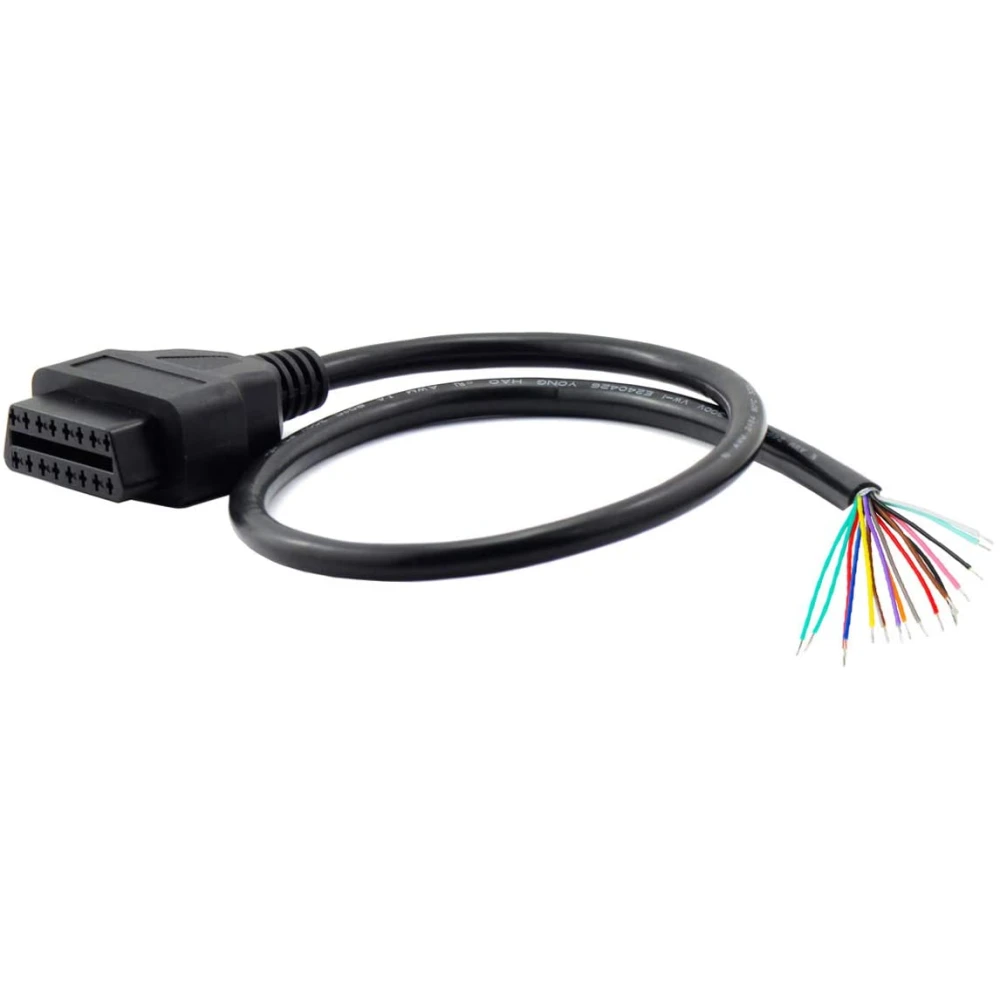

OBD2 zásuvka prodlužovací kabel 1m je prodlužovací kabel navržený pro snadné propojení mezi portem OBDII ve vozidle a automobilovými diagnostickými zařízeními. Vyrobený značkou satkit, tento kabel o délce 1 metru má 16pinový zásuvkový konektor odpovídající standardu J1962, což zajišťuje kompatibilitu s většinou moderních vozidel používajících tento protokol.

Hlavní vlastnosti:

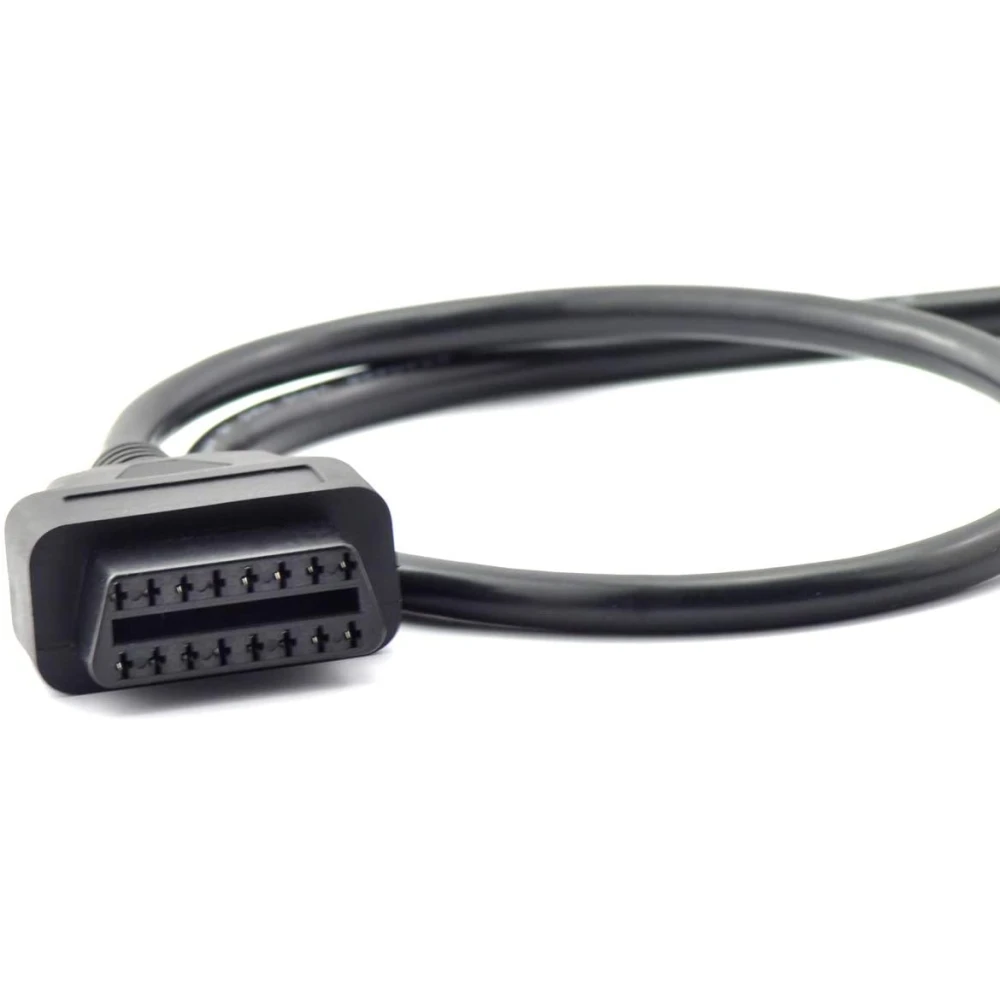

• 16pinový zásuvkový konektor OBDII J1962: Kompatibilní se standardními porty OBDII, umožňuje připojení diagnostických zařízení nebo realizaci automobilových DIY projektů.
• Prodlužovací kabel 1 metr: Poskytuje větší flexibilitu a pohodlí při připojování zařízení bez omezení prostoru.
• Všechny piny zapojeny: Obsahuje propojení pro všech 16 pinů, což umožňuje přístup k různým komunikačním a napájecím linkám.
• Podrobné přiřazení pinů: Obsahuje piny pro linku SAE J1850, CAN High a CAN Low, linky ISO 9141-2 a kladné napájení z baterie, mimo jiné.

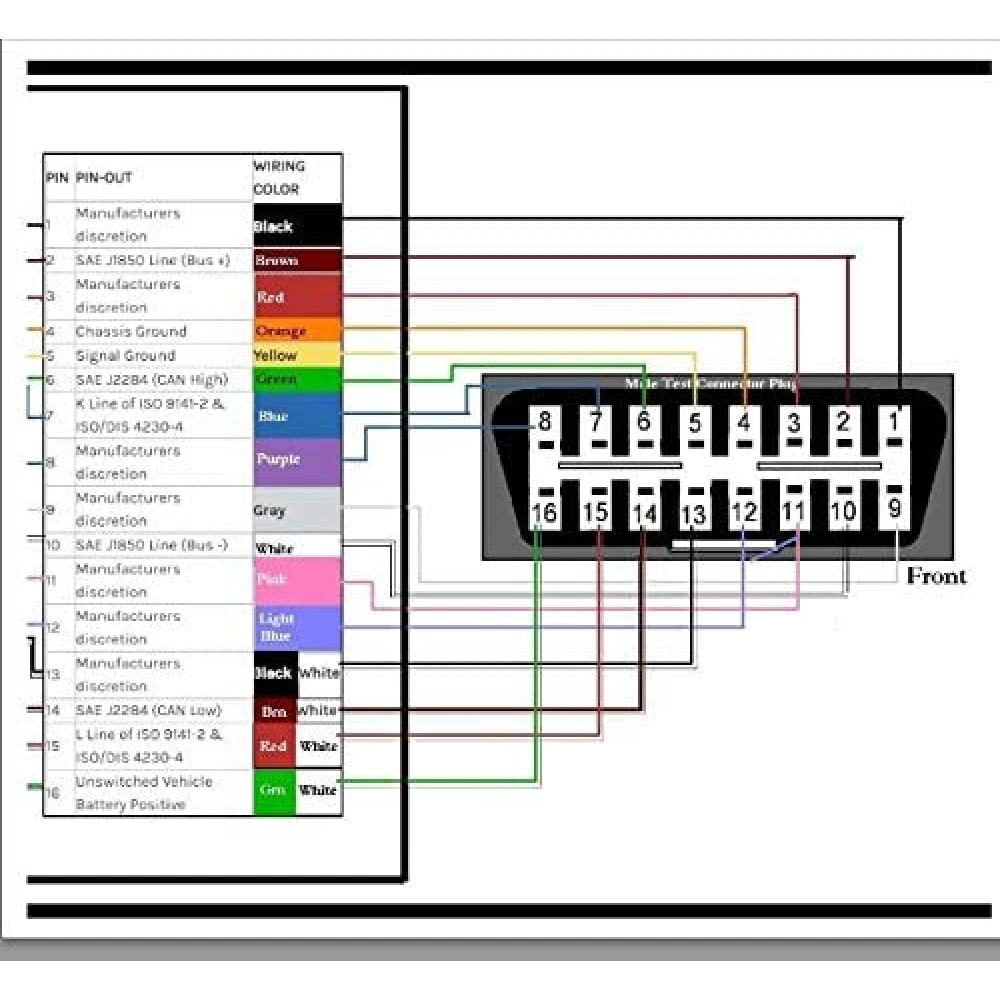

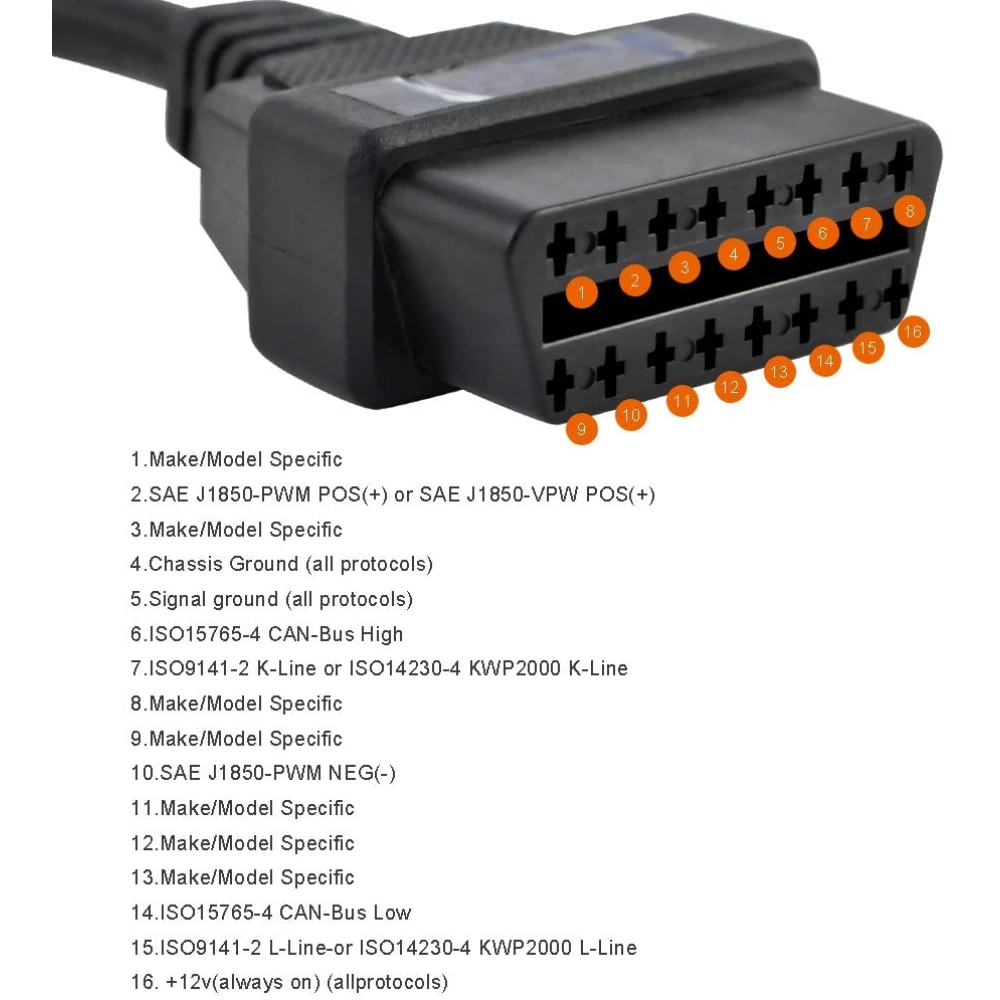

Technické specifikace konektoru OBD2:

• PIN 1 - Discreción de fabricantes
• PIN 2 - Linka SAE J1850 (Bus +)
• PIN 3 - Discreción de fabricantes
• PIN 4 - Kostra podvozku
• PIN 5 - Signální zem
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - Linka K ISO 9141-2 a ISO/DIS 4230-4
• PIN 8 - Discreción de fabricantes
• PIN 9 - Discreción de fabricantes
• PIN 10 - SAE J1850 Linka (Bus -)
• PIN 11 - Discreción de fabricantes
• PIN 12 - Discreción de fabricantes
• PIN 13 - Discreción de fabricantes
• PIN 14 - SAE J2284 (CAN Low)
• PIN 15 - Linka L ISO 9141-2 a ISO/DIS 4230-4
• PIN 16 - Nepřepínané kladné napájení z baterie vozidla

Barvy vodičů podle přiřazení pinů:

• 1 - Červená
• 2 - Bílá
• 3 - Oranžová
• 4 - Modrá
• 5 - Zelená
• 6 - Žlutá
• 7 - Hnědá
• 8 - Fialová
• 9 - Červená/černá
• 10 - Bílá/černá
• 11 - Oranžová/černá
• 12 - Modrá/černá
• 15 - Hnědá/černá
• 16 - Fialová/černá

Typické použití:

• Prodloužení dosahu portu OBDII pro snadnější diagnostiku pomocí skenerů nebo čteček chybových kódů.
• Automobilové DIY projekty vyžadující přístup k signálům vozidla.
• Opravy a údržba v servisech, kde je potřeba flexibilita při připojování diagnostických nástrojů.

Kompatibilita: Kompatibilní s vozidly vybavenými standardním 16pinovým portem OBDII podle normy J1962. Nedoporučuje se pro vozidla bez tohoto standardu.

Tento prodlužovací kabel je nezbytným příslušenstvím pro profesionály i nadšence, kteří hledají spolehlivé a odolné připojení pro automobilovou diagnostiku. Díky kvalitě satkit zajišťuje stabilní a bezpečné připojení pro vaše diagnostické nástroje.

• 16pinový zásuvkový konektor OBDII J1962 kompatibilní se standardními vozidly
• Prodlužovací kabel 1 metr pro větší flexibilitu a pohodlí
• Všech 16 pinů zapojeno pro plný přístup k signálům a napájení
• Podrobné přiřazení pinů pro různé komunikační protokoly
• Ideální pro diagnostiku, opravy a automobilové DIY projekty
