OBD adaptérní kabel Fiat MultiECUScan – sada pro specializovanou diagnostiku

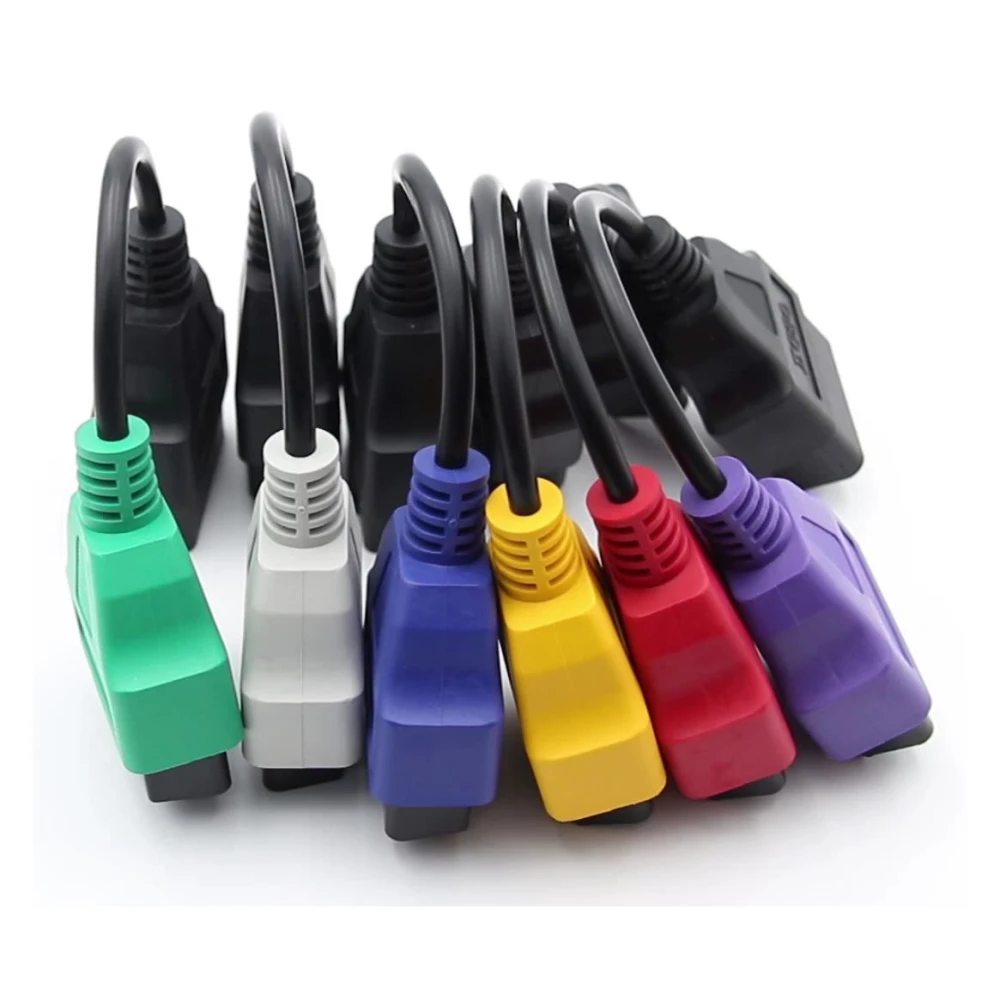

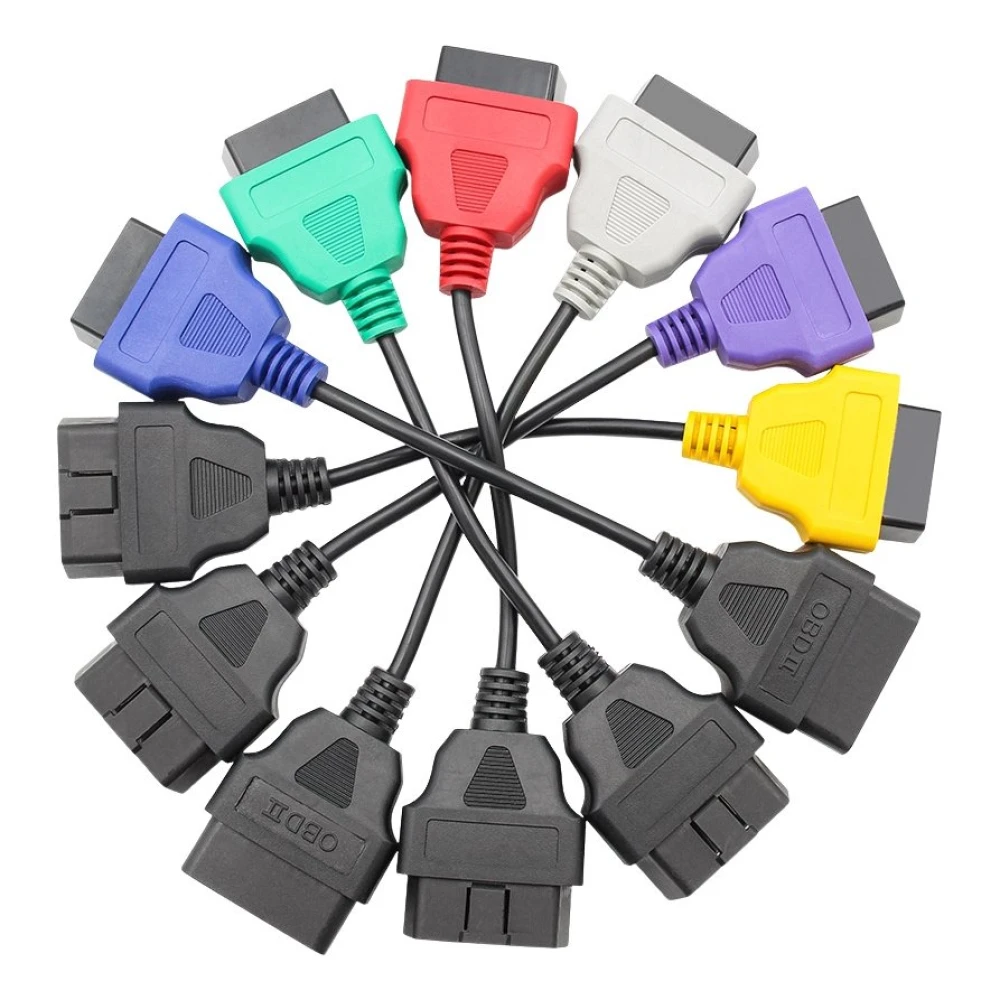

Sada 6 barevných adaptérních kabelů pro Fiat MultiECUScan je navržena pro přístup k široké škále diagnostických systémů ve vozidlech skupiny FCA (Fiat, Alfa Romeo, Lancia, Chrysler, Dodge a Jeep). Tyto kabely jsou kompatibilní se softwarem MultiECUScan a ALFAobd, a umožňují specifickou diagnostiku modulů, jako je systém brzd ABS, posilovač řízení, airbag, nízkorychlostní a vysokorychlostní CAN, xenonová světla a další.

Každý adaptérní kabel je barevně odlišen pro rychlou a snadnou identifikaci, takže není nutné ručně upravovat piny konektoru OBDII. Tyto kabely zajišťují bezpečné a stabilní připojení pro profesionální diagnostiku.

Hlavní vlastnosti

• Přístup k více systémům: Kabely umožňují přístup ke specifickým systémům, jako jsou ABS, posilovač řízení, airbag, nízkorychlostní CAN, vysokorychlostní CAN a další moduly podle vozidla a systému.
• Bezpečné připojení bez úprav: Nevyžaduje pájení ani úpravy na kabelu rozhraní, což usnadňuje kompatibilitu s dalšími vozidly bez rizika poškození nebo nesprávné funkce.

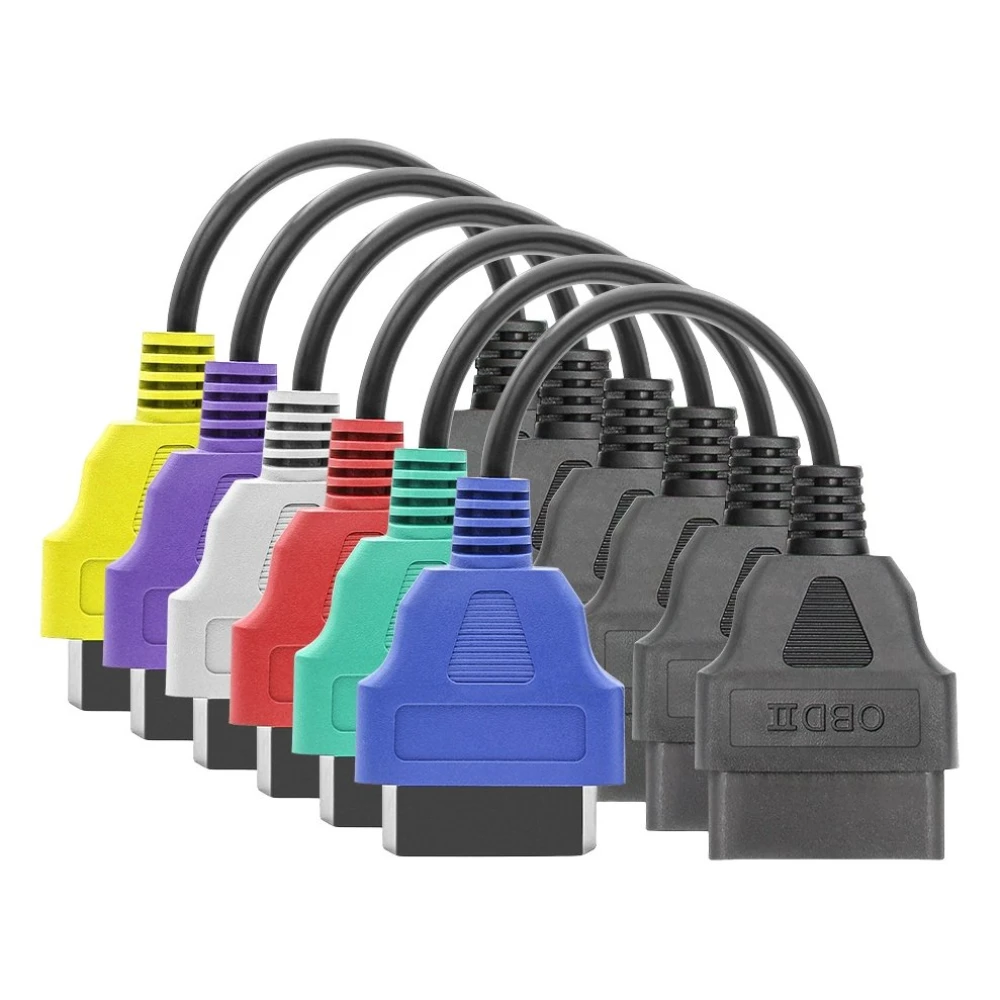

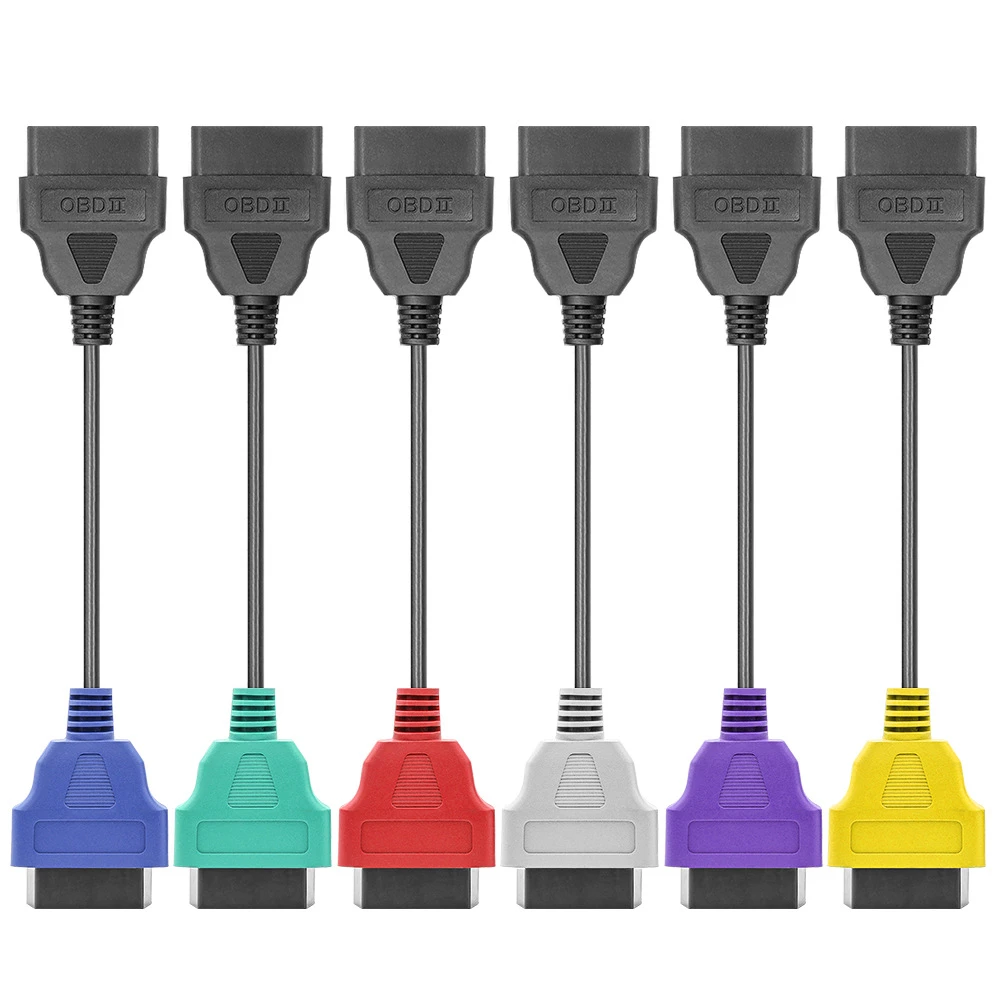

• Rychlá identifikace podle barvy: Každý adaptér má odlišnou barvu (zelená, červená, žlutá, fialová, modrá a šedá) pro snadný výběr a použití.
• Kompatibilita: Navrženo pro práci s MultiECUScan a ALFAobd u modelů Fiat, Alfa Romeo, Lancia a vozidel skupiny FCA.

Funkce jednotlivých adaptérů

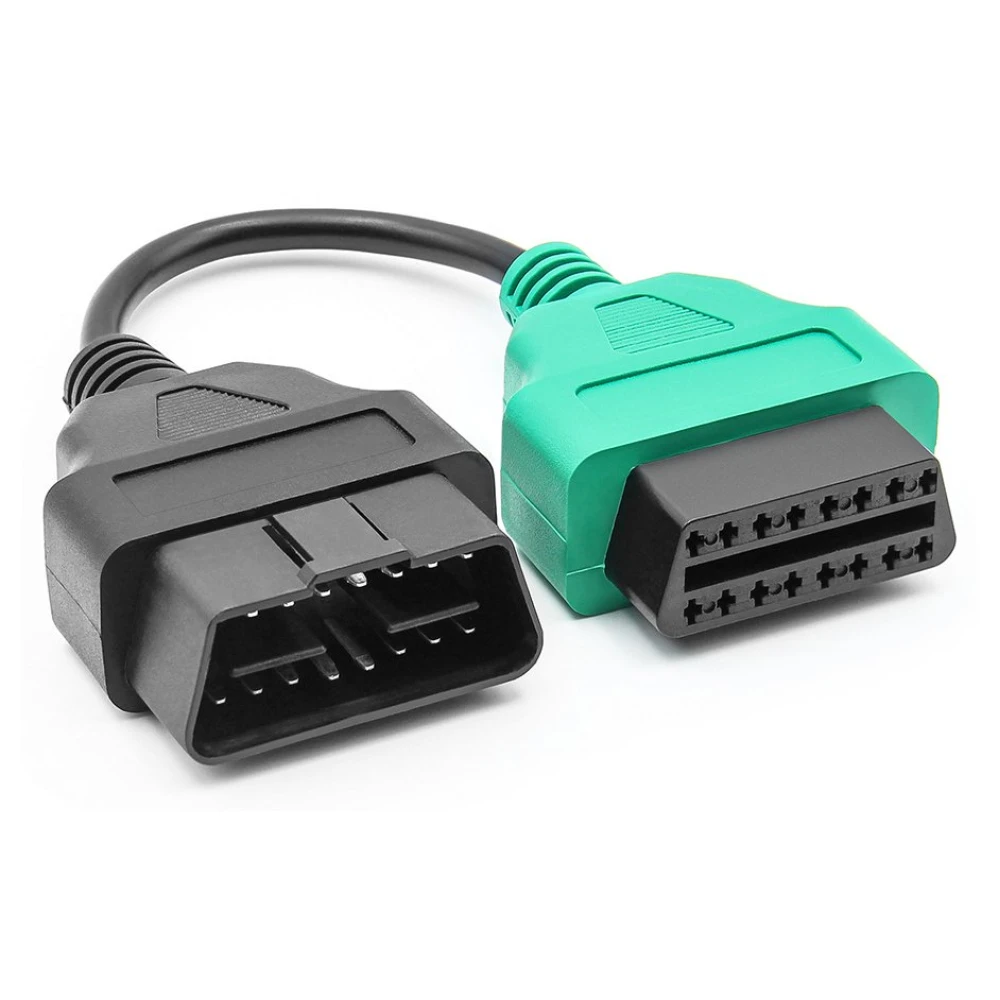

1. Zelený kabel - Adaptér 1 (ABS a posilovač řízení):

   • Umožňuje diagnostiku systémů ABS a posilovače řízení.
   • Připojení: Pin 7 diagnostického nástroje se připojuje k pinům 1, 7, 9 a 12 vozidla.

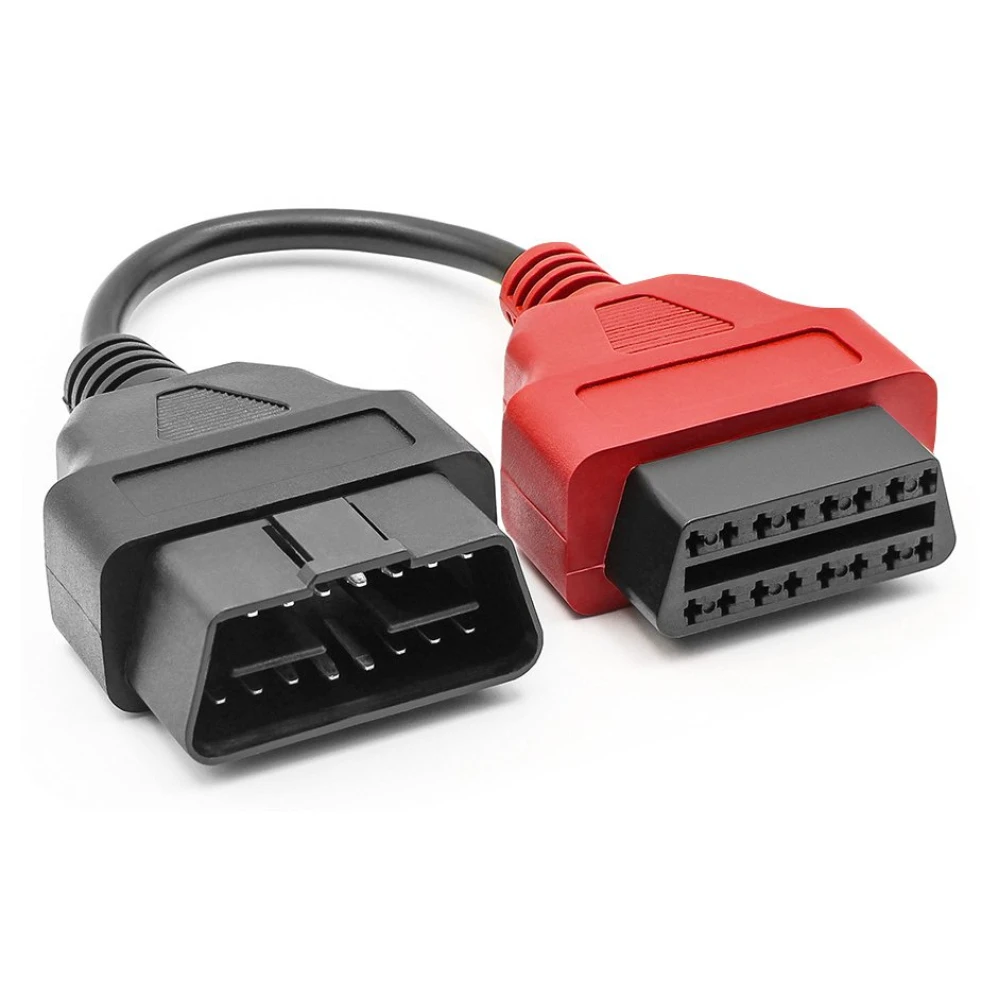

2. Červený kabel - Adaptér 2 (Airbag):

   • Speciálně navržen pro přístup k systému airbagu.
   • Připojení: Pin 7 diagnostického nástroje se připojuje k pinu 3 vozidla.

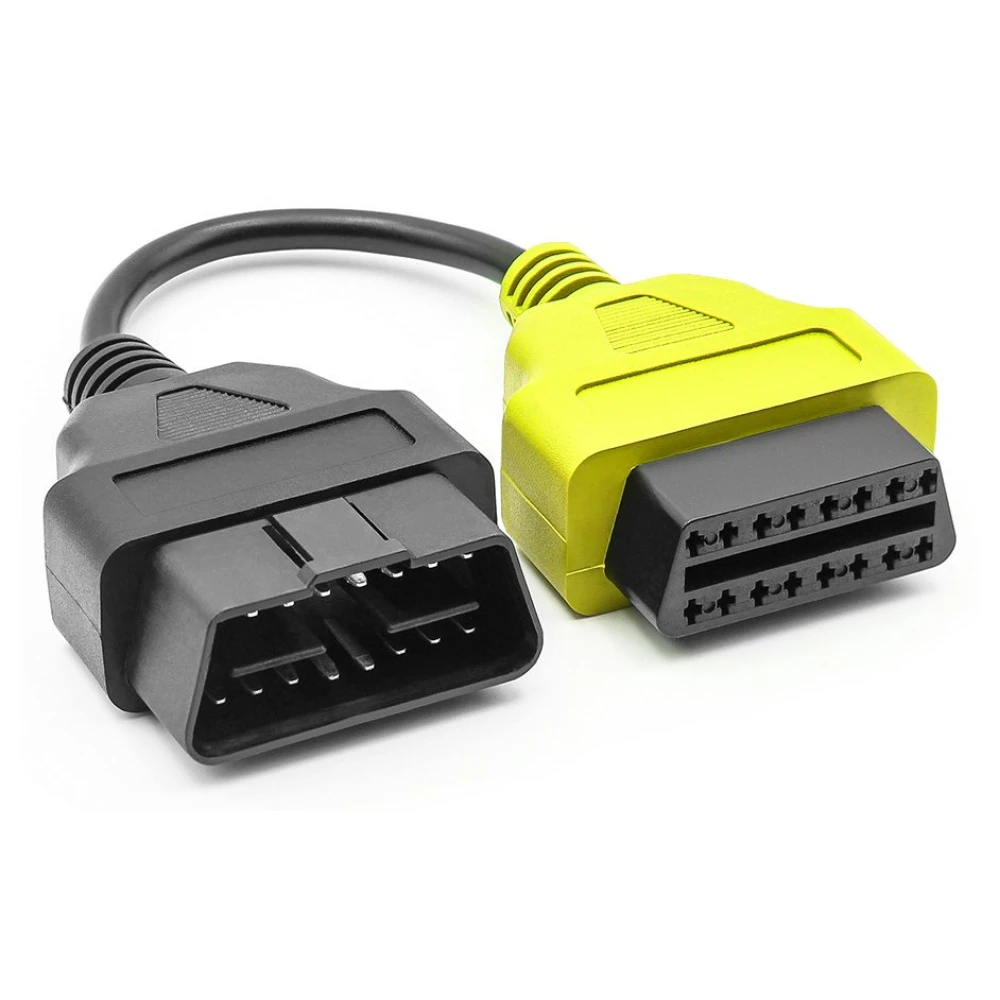

3. Žlutý kabel - Adaptér 3 (Nízkorychlostní CAN a xenonová světla):

   • Umožňuje přístup k systému nízkorychlostní CAN ve vozidlech, jako je Fiat 500.
   • Připojení: Piny 6 a 14 nástroje se připojují k pinům 1 a 9 vozidla a pin 7 se připojuje k pinu 12 pro diagnostiku xenonových světel.

4. Fialový kabel - Adaptér 4 (Elektrická střecha):

   • Přístup k systému elektrické střechy u kompatibilních vozidel.
   • Rychlá identifikace pomocí fialového konektoru.

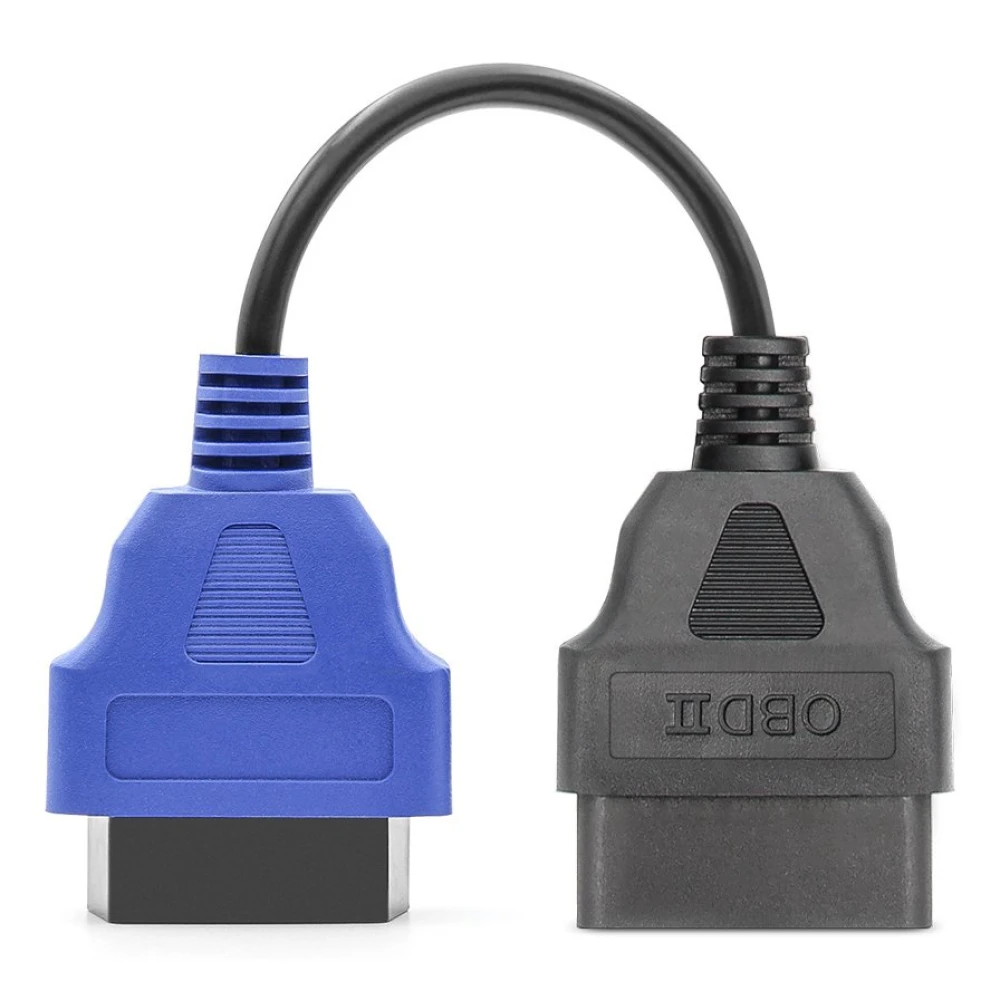

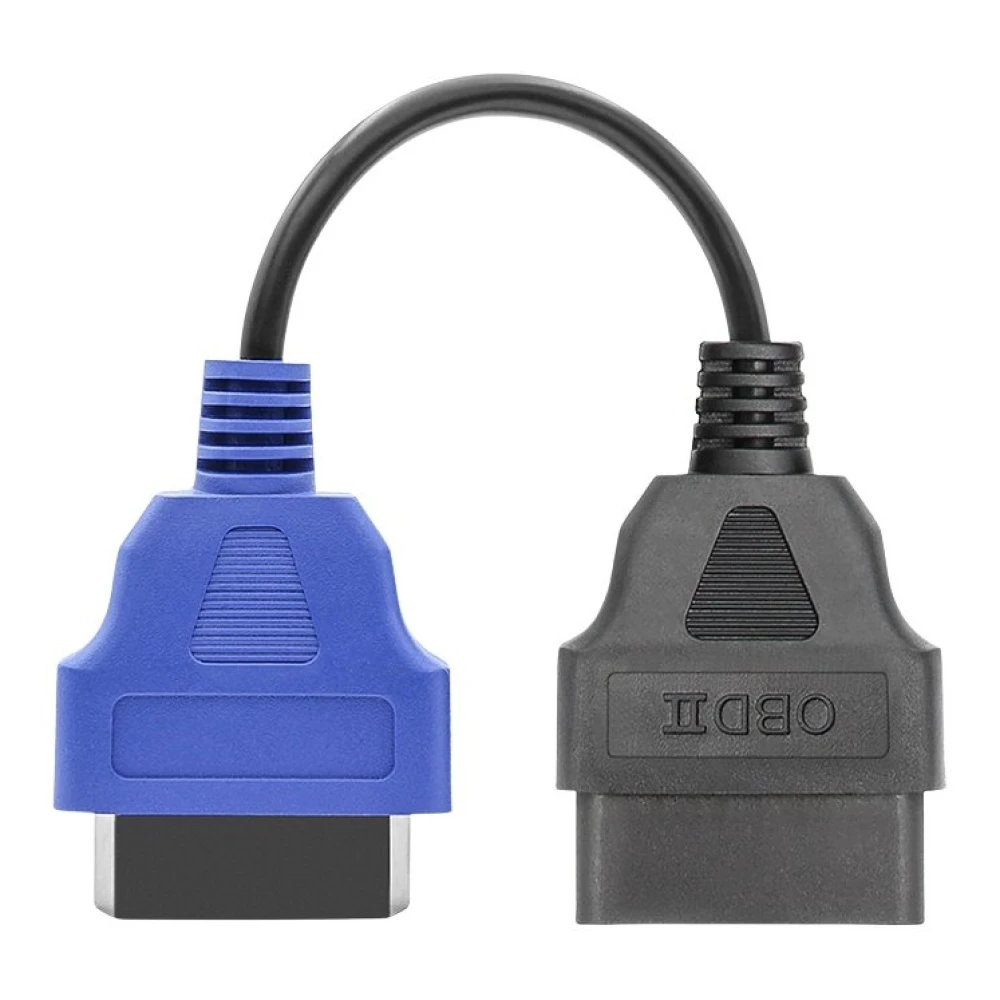

5. Modrý kabel - Adaptér 5 (125kbps MS-CAN/BHCAN):

   • Navrženo pro systémy MS-CAN 125kbps.
   • Specifické připojení pro vozidla se systémy MS-CAN.

6. Šedý kabel - Adaptér 6 (Vysokorychlostní CAN):

   • Ideální pro diagnostiku vysokorychlostní CAN u modelů, jako je Fiat 500X.
   • Šedý konektor pro snadnou identifikaci.

Technické specifikace

• Kompatibilita: Kompatibilní s MultiECUScan, ALFAobd a dalšími programy kompatibilními se skupinou FCA.
• Vysoce kvalitní materiál: Silné a odolné kabely, které zajišťují bezpečné a stabilní připojení.
• Rozměry: 20 x 15 x 4 cm.
• Hmotnost balení: 0.6 kg.

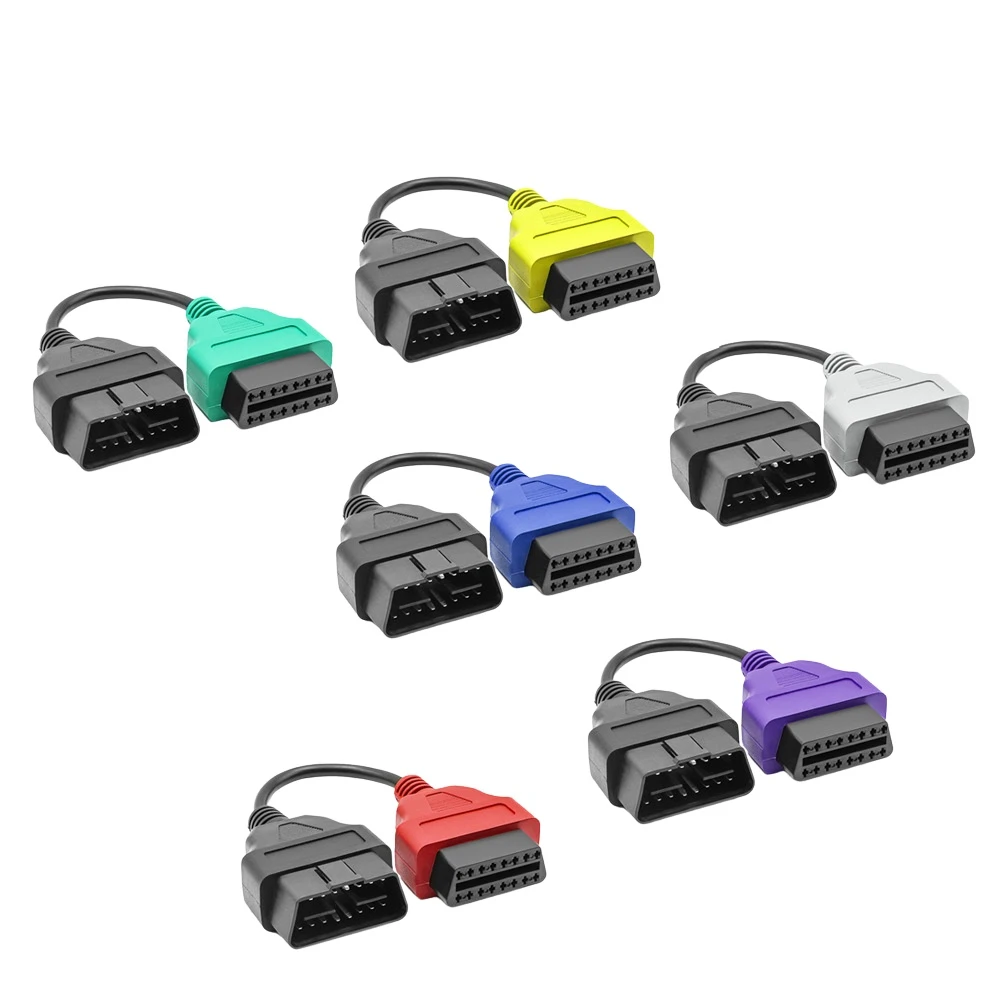

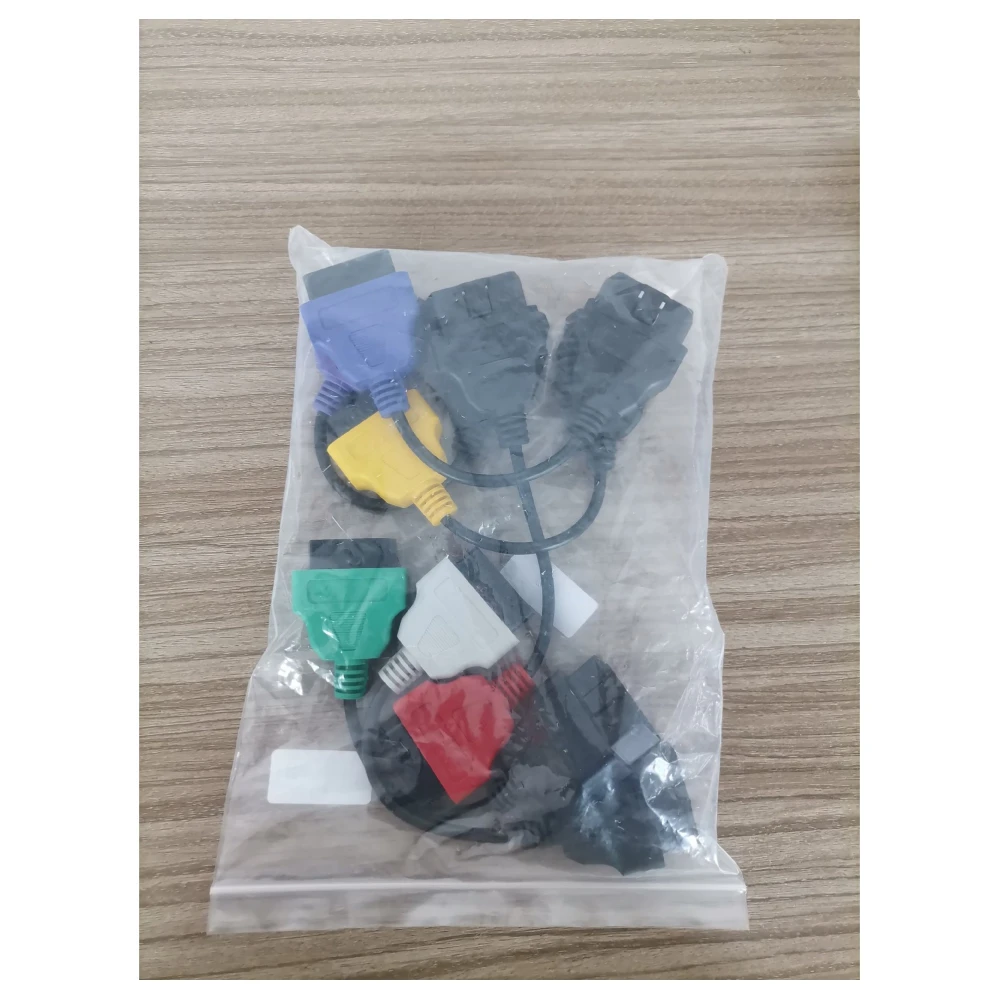

Obsah balení

• 1 x Zelený adaptér (ABS / posilovač řízení)
• 1 x Červený adaptér (Airbag)
• 1 x Žlutý adaptér (Nízkorychlostní CAN)
• 1 x Fialový adaptér (Elektrická střecha)
• 1 x Modrý adaptér (125kbps MS-CAN)
• 1 x Šedý adaptér (Vysokorychlostní CAN)

Důležitá poznámka

Tato sada obsahuje pouze adaptérní kabely a neobsahuje diagnostický rozhraní kabel ani diagnostický software. Adaptéry slouží pouze k propojení diagnostického přístroje s vozidlem a jsou kompatibilní s programy MultiECUScan a ALFAobd. Zajištění a použití potřebného softwaru je odpovědností uživatele.

Scénáře použití

• Diagnostika v servisech: Ideální pro techniky a mechaniky, kteří potřebují přístup k pokročilým modulům ve vozidlech Fiat a dalších značkách skupiny FCA.
• Majitelé vozidel: Užitečné pro majitele, kteří chtějí bezpečně a bez úprav provádět diagnostiku a reset servisních intervalů ve svých vozidlech.
• Podpora v autosalonech: Vhodné pro autosalony, které poskytují podporu a diagnostiku vozidel s více řídicími systémy.

S touto sadou 6 barevných adaptérů můžete snadno a efektivně provádět pokročilou diagnostiku specifických modulů a zároveň mít své diagnostické nástroje připravené pro různá vozidla bez nutnosti úprav.

• Přístup k systémům ABS, airbag, nízkorychlostní a vysokorychlostní CAN, posilovač řízení a dalším.
• Bezpečné připojení bez nutnosti úprav nebo pájení.
• Rychlá identifikace podle barvy: zelená, červená, žlutá, fialová, modrá a šedá.
• Kompatibilní s MultiECUScan a ALFAobd pro vozidla skupiny FCA.
• Vysoce kvalitní materiál pro delší životnost a stabilní připojení.
• Obsahuje 6 specifických adaptérů pro různé systémy a modely.
