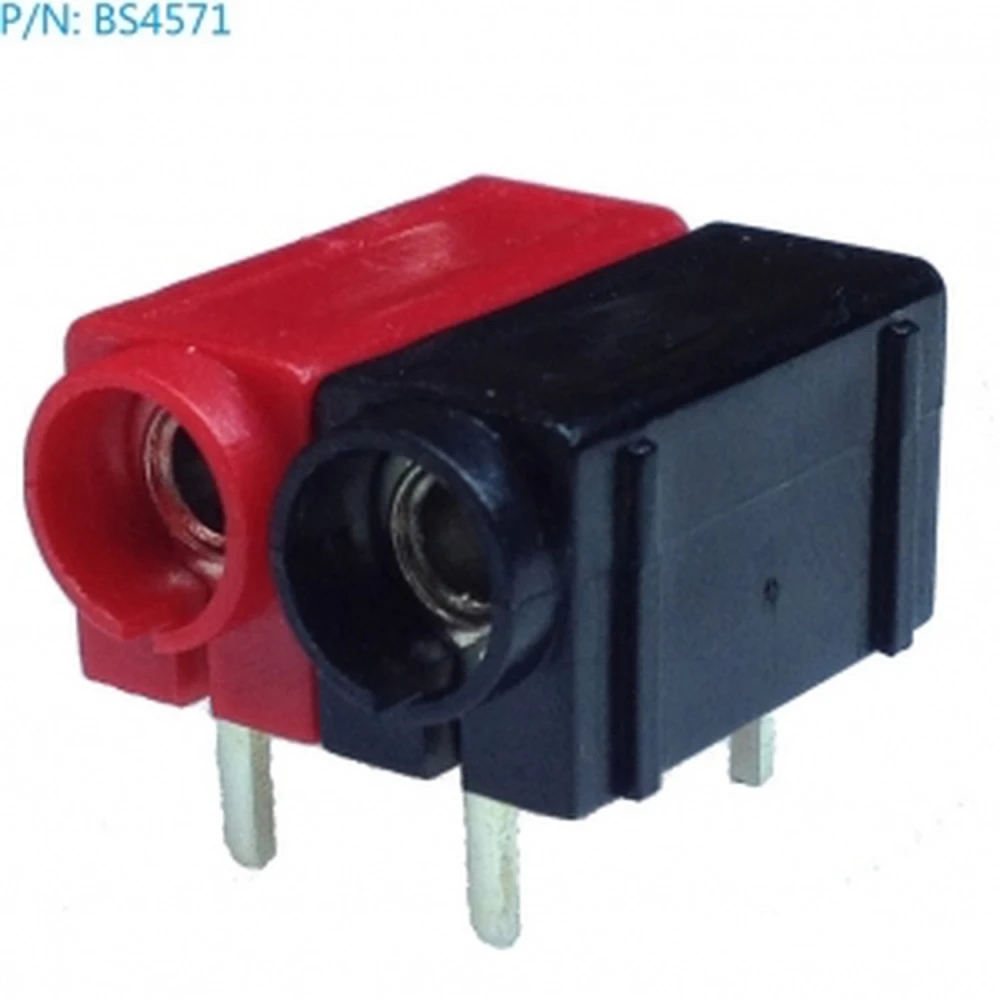

Plošný konektor samice banana 4mm BS4571 Amass pro PCB desky
Značka: Amass
48,79Kč
Včetně DPH (Bez DPH: 40,32 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 46,84 Kč | -4% |
| 10+ | 44,40 Kč | -9% |
| 20+ | 36,59 Kč | -25% |
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
Plošný konektor samice banana 4mm model BS4571, vyráběný společností Amass, je základní součástí pro bezpečné a efektivní připojení na deskách plošných spojů (PCB). Tento izolovaný konektor je určený pro přímou montáž na desky a umožňuje spolehlivé a stabilní připojení s banana kabely 4mm, běžně používanými v elektronických a měřicích zařízeních.
Hlavní vlastnosti:
- Izolovaný samičí konektor pro banana 4mm.
- Provedení pro plošnou montáž na desky plošných spojů (PCB).
- Vyrobeno společností Amass, uznávaným výrobcem elektronických součástek.
- Kompatibilita s měřicími přístroji, multimetry a osciloskopy.
- Ideální pro elektronické laboratoře a přesné projekty.
Specifikace a použití:
Tento konektor je navržen tak, aby usnadnil rychlé připojení a odpojení banana kabelů 4mm na PCB deskách a zajistil bezpečný a stabilní elektrický přenos. Jeho plošná montáž umožňuje jednoduchou a efektivní instalaci do elektronických obvodů a je kompatibilní se širokou škálou měřicích přístrojů a elektronických zařízení.
Typické aplikace:
- Připojení v multimetrech a osciloskopech.
- Elektronické projekty vyžadující spolehlivé banana konektory.
- Elektronické laboratoře pro testování a měření.
- Montáž na desky plošných spojů pro měřicí zařízení.
Tento konektor je nepostradatelné příslušenství pro techniky a profesionály, kteří pracují s měřicími přístroji a potřebují na svých PCB deskách kvalitní a odolné banana připojení.
- Izolovaný samičí konektor pro banana 4mm
- Plošná montáž pro desky plošných spojů
- Kompatibilní s měřicími přístroji a elektronickými zařízeními
- Vyrobeno společností Amass, záruka kvality
- Ideální pro elektronické projekty a laboratoře
Otázky a odpovědi zákazníků
Jaká je hlavní funkce tohoto 4mm konektoru samice a v jakých situacích je obzvlášť užitečný?
4mm konektor samice je navržen pro bezpečné a odpojitelné připojení standardních banánkových kabelů, což usnadňuje testování a měření na deskách plošných spojů. Jeho hlavní využití je při prototypování, v laboratořích a v prostředích, kde je nutné připojovat a odpojovat testovací přístroje, jako jsou osciloskopy a multimetry.
Jaké jsou materiály výroby, rozměry a hmotnost konektoru BS4571?
BS4571 je vyroben z plastového izolačního těla (obvykle polyamid nebo ABS, podle šarže) a kovové svorky z poniklované mosazi. Jeho přibližné rozměry jsou: celková délka 23 mm, vnější průměr izolantu 8 mm a připojovací otvor o průměru 4 mm. Hmotnost jednoho kusu je 4,2 g.
Jaké provozní limity napětí a proudu tyto konektory podporují a při jaké maximální teplotě mohou bezpečně pracovat?
Konektory BS4571 podporují maximální napětí 30 V AC/DC a proud až 16 A při jmenovitých podmínkách. Doporučená maximální provozní teplota je 70 °C; pokud je tato hodnota překročena, může se proudová zatížitelnost snížit.
Vyžadují pro připájení na PCB nějaké speciální nástroje nebo postupy a jaké postupy se doporučují, aby nedošlo k poškození?
Nejsou potřeba žádné speciální nástroje kromě běžné páječky. Doporučuje se nastavit teplotu páječky na 320–350 °C a omezit kontakt na méně než 5 sekund, aby nedošlo k poškození plastové izolace. Před i po pájení je vhodné místo očistit, aby byla zajištěna dobrá vodivost a dlouhá životnost.
Jsou kompatibilní s banánkovými konektory jakékoli značky a splňují nějakou bezpečnostní normu?
Tyto 4mm konektory samice jsou kompatibilní s většinou standardních banánkových konektorů IEC 61010 4 mm bez ohledu na značku. Přesto se doporučuje zkontrolovat tolerance, pokud je samec vyroben nestandardně. Konstrukce odpovídá zásadám normy IEC 61010 pro nízké napětí a základní bezpečnost.
Pro jaký typ kabelu je tento konektor kompatibilní?
Je kompatibilní s banana kabely 4mm, běžně používanými v měřicích přístrojích.
Lze jej namontovat přímo na desky plošných spojů?
Ano, je určen pro plošnou montáž na PCB desky, což usnadňuje bezpečné připojení.
Jaká je značka konektoru BS4571?
Konektor BS4571 vyrábí značka Amass.
Je tento konektor vhodný pro měřicí přístroje?
Ano, je ideální pro připojení v multimetrech, osciloskopech a dalších měřicích přístrojích.
