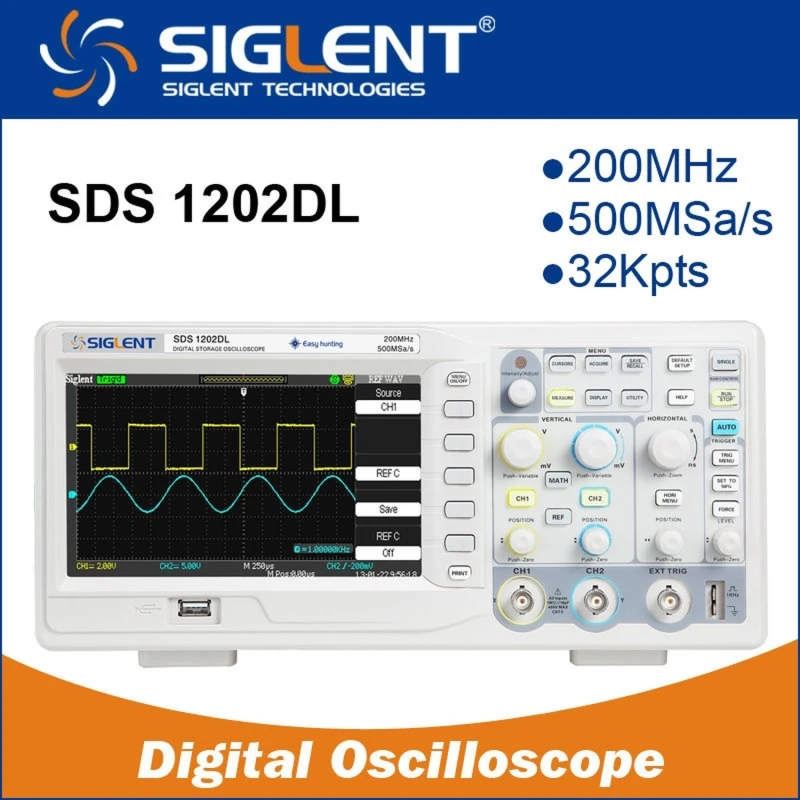

Digitální osciloskop Siglent SDS1202DL 200MHz s barevným TFT displejem

Digitální osciloskop Siglent SDS1202DL 200MHz je pokročilý přístroj navržený pro přesné a snadné měření elektronických signálů. Tento model je vybaven barevným TFT LCD displejem, který poskytuje přehledné a stabilní zobrazení průběhů, což usnadňuje analýzu a diagnostiku v různých aplikacích.

Hlavní vlastnosti:

• Šířka pásma: 200MHz, ideální pro širokou škálu elektronických signálů.
• Kanály: Dva kanály pro současné měření a porovnávání signálů.
• Vzorkovací rychlost v reálném čase: 500MSa/s, která zajišťuje přesné zachycení signálů.
• Hloubka paměti: 32Kpts, umožňující ukládání detailních dat pro následnou analýzu.
• Spouštěcí funkce: Více režimů jako Edge, Pulse, Video, Slope, Alternative a Delay pro přesné a všestranné zachycení.
• Digitální filtr: Snižuje šum a chyby v signálu pro jasnější pozorování.
• Záznam průběhů: Umožňuje zaznamenat až 1500 snímků signálů pro dlouhodobou analýzu.
• Funkce Pass/Fail: Usnadňuje automatické testování a zvyšuje efektivitu ve výrobě.
• Automatické měření: 32 parametrů, které eliminují ruční chyby a urychlují proces.
• Měření kurzorem: Režimy manuální, sledování a automatický pro větší flexibilitu.
• Rozdělené zobrazení: Zobrazuje současně průběh signálu a jeho FFT transformaci pro spektrální analýzu.
• Vícejazyčné rozhraní: Podporuje 11 jazyků, včetně španělštiny, pro snadné mezinárodní použití.
• Software EasyScope 3.0: Kompatibilní s RS-232 a USB pro dálkové ovládání, ukládání a analýzu z PC.

Technické specifikace:

• Vzorkovací rychlost: 1GSa/s v jednom kanálu, 500MSa/s ve dvou kanálech.
• Vertikální rozlišení: 8 bits.
• Vstupní impedance: 1MΩ s 17pF.
• Rozsah času na dílek: 2.5ns/div až 50s/div.
• Maximální vstupní napětí: 400V peak to peak.
• Režimy spouštění: Automatický, normální a jednorázový.
• Rozměry a hmotnost: 339mm x 110.5mm x 148.5mm, přibližně 2.8kg.
• Napájení: 100-240VAC, 47-440Hz, 50VA maximum, kategorie CATII.

Typické použití:

Digitální osciloskop Siglent SDS1202DL je ideální pro elektronické inženýry, servisní techniky a odborníky ve výzkumu a vývoji, kteří potřebují spolehlivý přístroj pro analýzu elektrických signálů, diagnostiku obvodů a provádění testů kvality ve výrobě.

Kompatibilita a příslušenství:

Součástí balení jsou dva sondy (1:1 a 10:1), software EasyScope pro PC, USB kabel, uživatelská příručka a software EasyDsoLib. Je kompatibilní s tiskárnami PictBridge a dálkovým ovládáním RS-232 pro rozšíření funkcí.

Důležitá poznámka: Tento produkt je aktuálně vyprodán. Doporučujeme zkontrolovat dostupné alternativy nebo se přihlásit k odběru upozornění na naskladnění.

• Šířka pásma 200MHz pro přesné signály
• Dva kanály se vzorkovací rychlostí 500MSa/s
• 5palcový barevný TFT LCD displej pro přehledné zobrazení
• Pokročilé funkce: digitální filtr, záznam průběhů a Pass/Fail
• 32 parametrů automatického měření pro detailní analýzu
• Vícejazyčné rozhraní s podporou španělštiny a dalších 10 jazyků
• Software EasyScope 3.0 pro dálkové ovládání a analýzu v PC
• Maximální vstupní napětí 400V peak to peak
• Kompaktní rozměry a nízká hmotnost pro snadné přenášení
