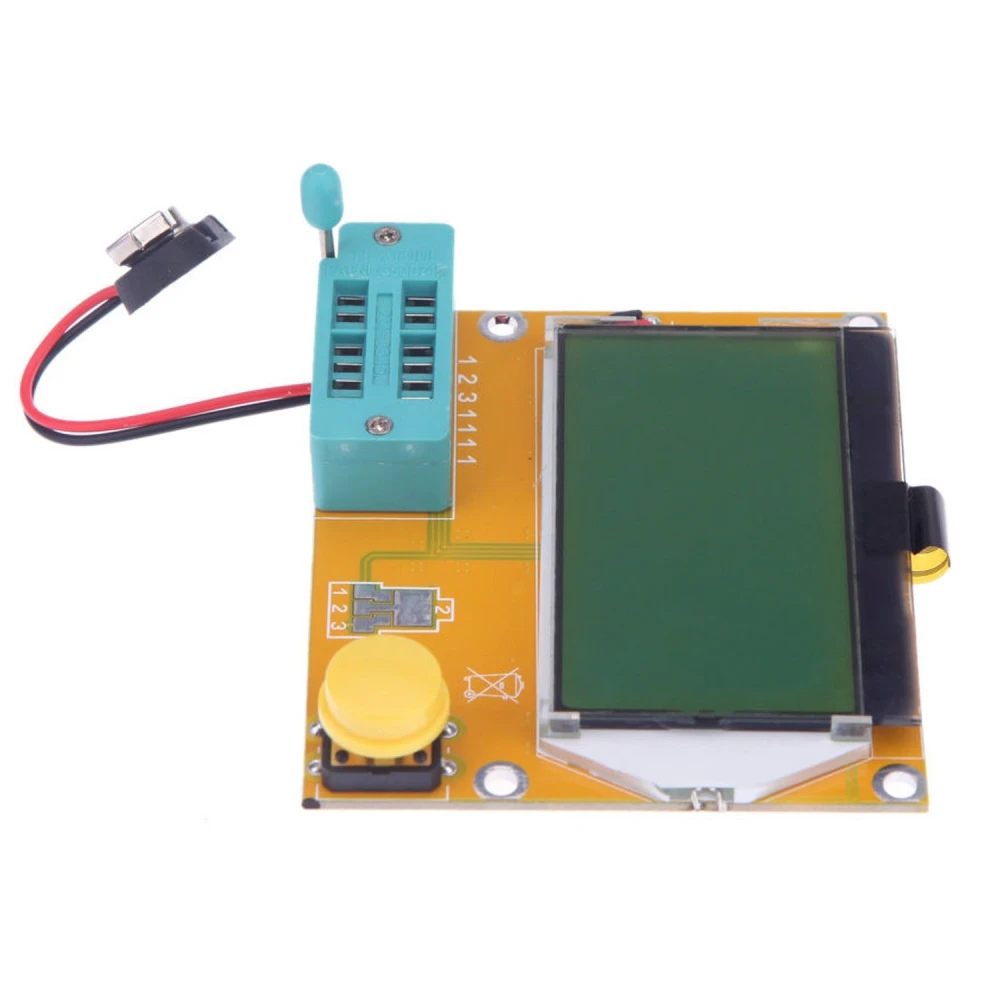

LCR-T4 tester pro tranzistory, kondenzátory, ESR, indukčnost a odpor
Značka: satkit
304,62Kč
Včetně DPH (Bez DPH: 251,75 Kč)
Množstevní slevy
| Množství | Cena | Uložit |
|---|---|---|
| 2+ | 292,43 Kč | -4% |
| 10+ | 269,04 Kč | -12% |
| 20+ | 249,78 Kč | -18% |
Omezené skladové zásoby
Standardní doručení
St, Čvn 17 - Pá, Čvn 19
Expresní doručení
Po, Čvn 15 - Út, Čvn 16
Vrácení do 30 dnů
Vrácení zdarma do 30 dnů
Bezpečná transakce
Share:
Doprava zdarma
Doprava od 129 Kč
Snadné vrácení
Možnost vrácení do 30 dnů
Bezpečná platba
100% bezpečné dokončení objednávky
Záruka kvality
Pouze originální produkty
LCR-T4 Tester transistor condensadores ESR je nezbytný nástroj pro techniky i nadšence do elektroniky, kteří potřebují provádět přesná a rychlá měření elektronických součástek. Tento kompaktní a snadno ovladatelný přístroj umožňuje identifikovat a měřit bipolární tranzistory (NPN, PNP), MOSFETy (N-channel a P-channel), JFETy, diody, tyristory, kondenzátory, indukčnosti a rezistory s velkou přesností.
Hlavní vlastnosti:

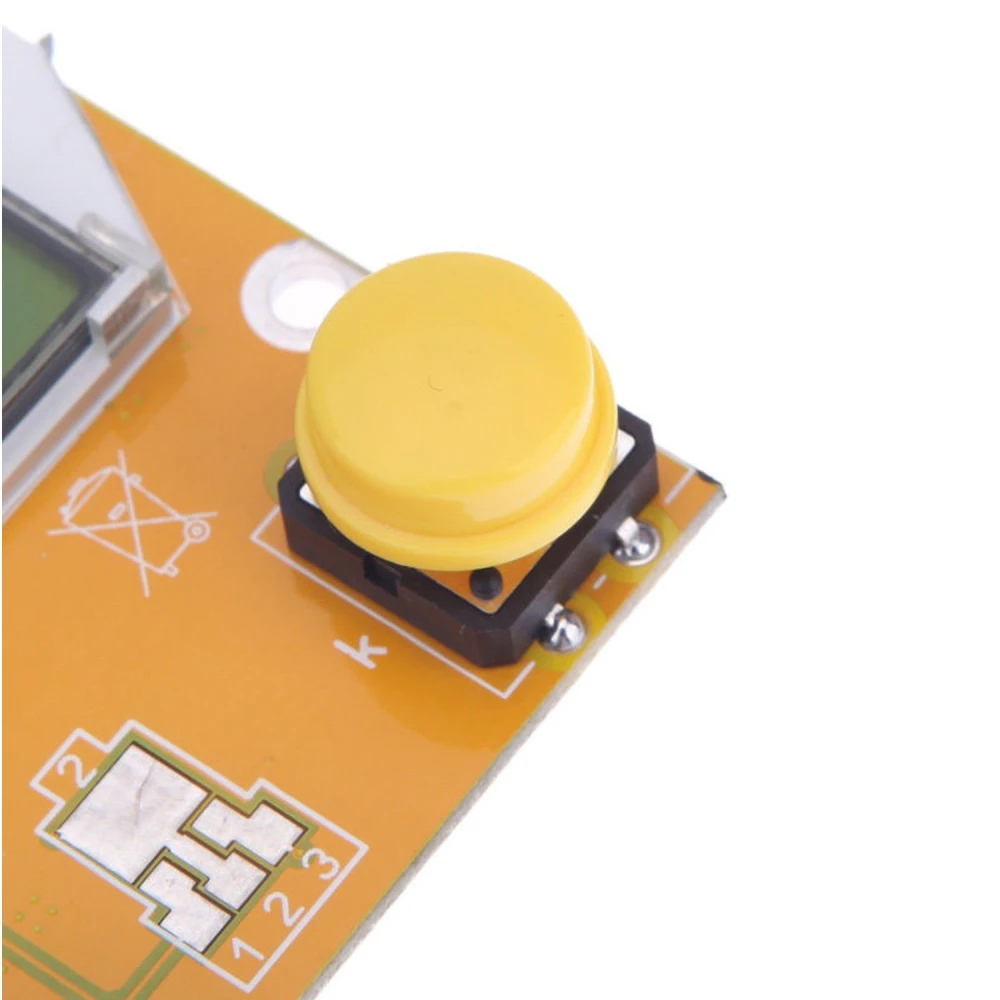

- Ovládání jedním tlačítkem a automatické vypnutí pro úsporu energie.
- Nízký vypínací proud 20nA, který zajišťuje přesná měření bez poškození součástek.
- Automatická detekce bipolárních tranzistorů, MOSFET, JFET, diod, jednosměrných a obousměrných tyristorů.
- Automatická identifikace zapojení pinů součástek.
- Měření proudu zesílení (hFE) a prahového napětí báze-emitor u bipolárních tranzistorů.
- Rozpoznání Darlingtonových tranzistorů pomocí analýzy napětí a zesílení.
- Detekce ochranných diod v MOS tranzistorech.
- Měření prahového napětí a kapacity brány u MOSFETů.
- Současné měření dvou rezistorů s indikací symbolu a čísla pinu, ideální pro potenciometry.
- Vysoké rozlišení při měření odporu od 0.1 ohmios do 50M ohmios.
- Měření kapacity od 30pF do 100mF s rozlišením 1pF.
- Současné měření ekvivalentního sériového odporu (ESR) u kondenzátorů větších než 2uF s rozlišením 0.01 ohmios.
- Přesná identifikace diod, LED a Zenerových diod s měřením propustného a závěrného průrazného napětí.
- Měření závěrné kapacity u diod a připojených bipolárních tranzistorů.
- Jednoduché měření usměrňovacích můstků s jediným připojením.
Typické použití:
Tento tester je ideální pro elektroniky, inženýry i hobby uživatele, kteří potřebují rychle ověřit stav a vlastnosti elektronických součástek v obvodech, při opravách a při vývoji prototypů. Díky snadnému použití a přesnosti je perfektní pro hledání závad, kontrolu nových i použitých součástek a diagnostiku elektronických zařízení.
Kompatibilita:
Kompatibilní se širokou škálou běžných elektronických součástek v analogové i digitální elektronice, včetně bipolárních tranzistorů NPN a PNP, MOSFETů, JFETů, diod, tyristorů, rezistorů, kondenzátorů a součástek s ESR.
S LCR-T4 Tester získáte spolehlivý a všestranný nástroj pro vaše elektronické projekty a opravy.
- Ovládání jedním tlačítkem a automatické vypnutí pro úsporu energie
- Automaticky detekuje tranzistory NPN, PNP, MOSFET, JFET, diody a tyristory
- Měření proudu zesílení (hFE) a prahového napětí báze-emitor
- Současné měření dvou rezistorů a potenciometrů s vysokým rozlišením
- Měření kapacity od 30pF do 100mF s rozlišením 1pF
- Měření ekvivalentního sériového odporu (ESR) u kondenzátorů větších než 2uF
- Identifikace diod, LED a Zenerových diod s měřením propustného i závěrného napětí
- Měření závěrné kapacity u diod a bipolárních tranzistorů
- Snadné měření usměrňovacích můstků s jediným připojením
Otázky a odpovědi zákazníků
Jaké jsou rozměry, hmotnost a hlavní materiály testeru? Co je součástí balení?

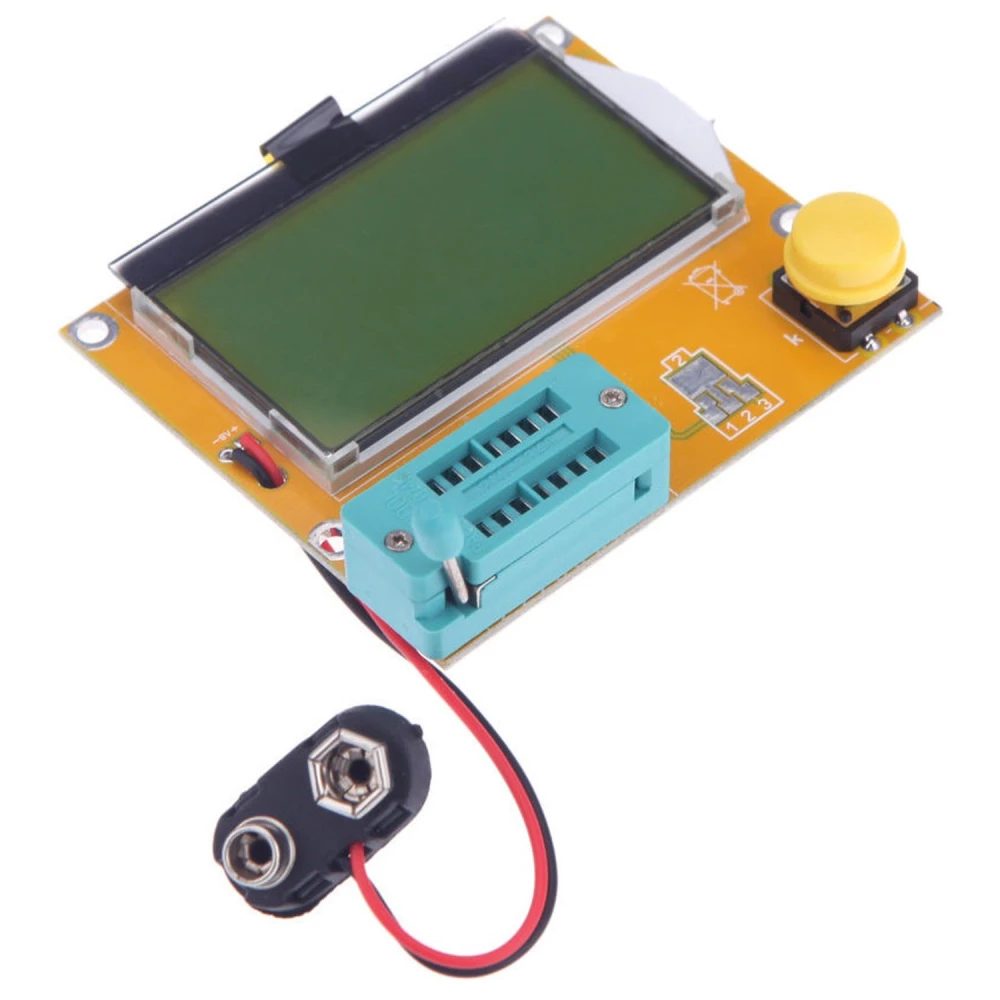

Lcr-T4 obvykle měří 70 × 90 × 28 mm a váží přibližně 70 g. Hlavní tělo je z plastu ABS s integrovaným LCD displejem. V balení bývá modul Lcr-T4, držák pro tranzistory a konektory nebo kabely, ale obsah balení se může lišit podle dodavatele; před nákupem doporučujeme zkontrolovat přesný seznam.
Jaké napájení vyžaduje a existují požadavky pro správnou funkci?
Tester funguje se standardní 9V baterií (typ 6F22/PP3). Jeho spotřeba je nízká (pouze 20 nA v pohotovostním režimu), ale spolehlivé měření vyžaduje, aby baterie dodávala alespoň 7 V. Není kompatibilní s externími zdroji napájení ani vyšším napětím, aby nedošlo k poškození obvodu.
Jaké jsou časté chyby nebo problémy při používání Lcr-T4 a jak je lze řešit?
Mezi běžné problémy patří nevyzpytatelné výsledky kvůli špatnému kontaktu na pinech, slabá baterie nebo součástky mimo rozsah. Řešením je zajistit čistý a pevný kontakt svorek, vyměnit baterii, pokud displej vykazuje nestabilitu, a ověřit, že měřená součástka spadá do rozsahu přístroje.
Jaké objektivní rozdíly má tento tester oproti běžnému pokročilému digitálnímu multimetru?
Na rozdíl od digitálního multimetru Lcr-T4 automaticky identifikuje součástku a její rozložení pinů a navíc měří pokročilé parametry jako ESR, Vth MOSFETů a hFE BJT tranzistorů, bez nutnosti ručního nastavování rozsahů. Neměří však napětí/proud v obvodu a jeho přesnost je nižší než u profesionálního pokročilého multimetru.
Jaké typy tranzistorů dokáže LCR-T4 Tester detekovat?
Dokáže detekovat bipolární tranzistory NPN, PNP, MOSFET N-channel a P-channel, stejně jako JFETy.
Měří tester kapacitu a odpor?
Ano, měří kapacitu od 30pF do 100mF a odpory od 0.1 ohmios do 50M ohmios s vysokou přesností.
Jak se tímto testerem pozná Darlingtonův tranzistor?
Tester měří prahové napětí a faktor zesílení vysokého proudu pro identifikaci Darlingtonových tranzistorů.
Má zařízení automatické vypnutí?
Ano, má automatické vypnutí pro úsporu baterie, když se nepoužívá.
Lze měřit ekvivalentní sériový odpor (ESR) kondenzátorů?
Ano, může současně měřit kapacitu a ekvivalentní sériový odpor (ESR) u kondenzátorů větších než 2uF.
